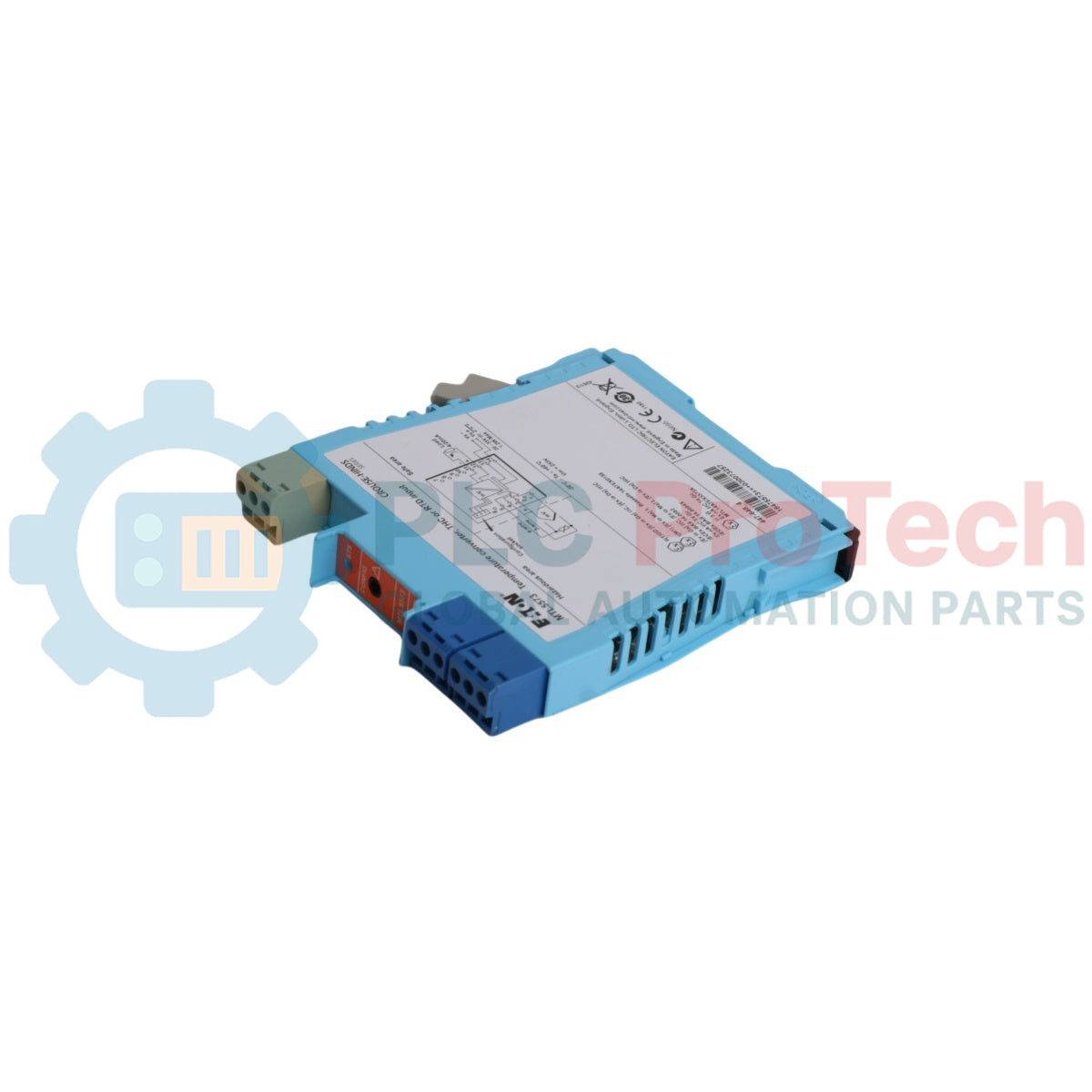

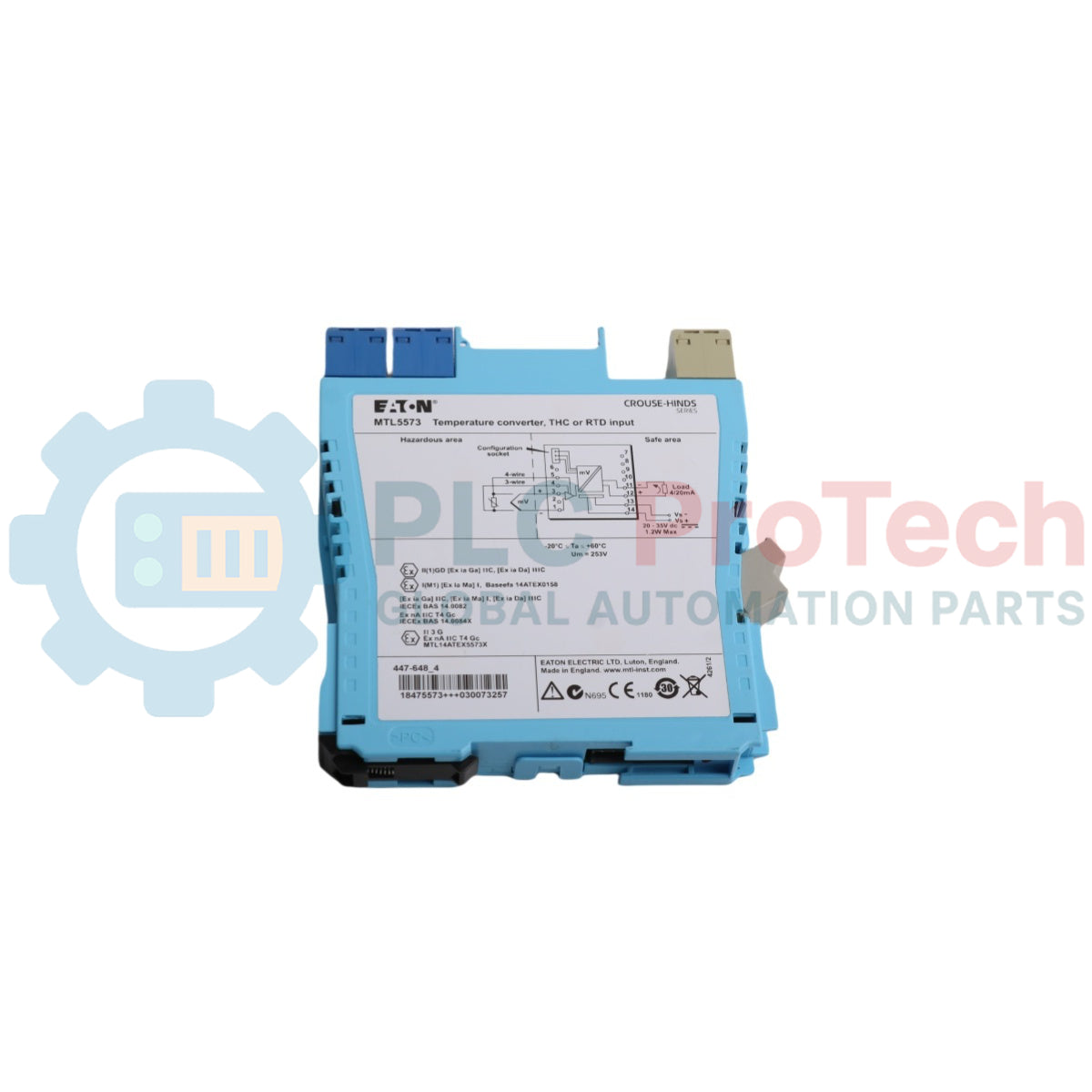

MTL 5573 محول درجة الحرارة من سلسلة Eaton MTL5500 ‏(RTD / THC)

نظرة عامة على المنتج

إن  MTL 5573 (MTL5573) هو محوّل متطور أحادي القناة لدرجة الحرارة، صُمم للتعامل مع المزدوجات الحرارية (THC) أو كاشفات درجة الحرارة بالمقاومة (RTD) الموجودة في المناطق الخطرة. وبصفته مكوّناً أساسياً من سلسلة MTL5500، يحوّل هذا الجهاز الإشارات منخفضة المستوى من الحقل إلى إشارة تيار عالية المستوى تبلغ 4-20 mA، وهي مناسبة لمدخلات نظام التحكم الموزع (DCS) أو وحدة التحكم المنطقية القابلة للبرمجة (PLC). ويُستخدم على نطاق واسع في المصافي ومحطات الطاقة الحرارية ومرافق التخزين المبرد بالتبريد العميق، حيث تُعد مراقبة درجة الحرارة بدقة أمراً حيوياً للسلامة وكفاءة العمليات. ومن خلال توفير العزل الجلفاني والسلامة الجوهرية، يحمي MTL 5573 أجهزة غرفة التحكم من العابرّات ذات الجهد العالي، مع ضمان نقل دقيق للبيانات عبر مسارات الكابلات الطويلة.

التهيئة الفنية (تحليل متعمق)

يتميز MTL 5573 بمرونة عالية، إذ يضم معلمات قابلة للبرمجة برمجياً تتيح له التكيف مع مجموعة واسعة من أجهزة الاستشعار الصناعية.

• توافق أجهزة الاستشعار: تدعم الوحدة تقريباً جميع المزدوجات الحرارية القياسية (الأنواع J وK وT وE وR وS وB وN) وأجهزة RTD (Pt100 وPt500 وPt1000 ذات سلكين أو ثلاثة أسلاك أو أربعة أسلاك، بالإضافة إلى أجهزة استشعار Ni/Cu المتنوعة).

• تعويض الوصلة الباردة (CJC): بالنسبة إلى تطبيقات المزدوجات الحرارية، توفر الوحدة تعويضاً داخلياً للوصلة الباردة للحفاظ على الدقة رغم التقلبات في درجة الحرارة المحيطة عند وصلة الأطراف.

• العزل الجلفاني: تتميز بعزل ثلاثي المنافذ بين الدخل والخرج ومصدر التغذية. ويمنع ذلك تيارات حلقات التأريض من تشويه إشارة درجة الحرارة، كما يعزز مناعة النظام ككل ضد الضوضاء.

• اكتشاف الأعطال: تتضمن الوحدة مراقبة ذكية لفشل جهاز الاستشعار. وفي حال انقطاع سلك أو حدوث دائرة قصر، يمكن برمجة الخرج للارتفاع أو الانخفاض، مما يوفر إشعاراً فورياً لنظام التحكم.

المواصفات الفنية

الأسئلة الشائعة الفنية

السؤال 1: كيف تتم تهيئة MTL 5573 لأنواع أجهزة الاستشعار المحددة؟

الإجابة 1: تتم التهيئة باستخدام حاسوب شخصي مزود ببرنامج التهيئة MTL PCS45 ووصلة واجهة تسلسلية PCL45USB. ويتيح ذلك للمستخدمين ضبط نوع جهاز الاستشعار ونطاق درجة الحرارة وتفضيلات التعطل.

السؤال 2: هل تستطيع الوحدة التعامل مع قياسات RTD ذات 4 أسلاك؟

الإجابة 2: نعم، يدعم MTL 5573 توصيلات RTD ذات 4 أسلاك، وهي الطريقة المفضلة للتطبيقات عالية الدقة لأنها تلغي تماماً أخطاء مقاومة أسلاك التوصيل.

السؤال 3: ماذا يحدث إذا انقطع سلك المزدوج الحراري؟

الإجابة 3: ستكتشف الوحدة الدائرة المفتوحة وتدفع خرج 4-20 mA إلى مستوى أمان محدد مسبقاً (عادةً >21 mA أو <3.6 mA)، مما يؤدي إلى تشغيل إنذار في نظام DCS لمنع التحكم غير الصحيح في العملية.

دليل الهندسة والتركيب

• دقة توصيل RTD: في إعدادات RTD ذات 3 أسلاك، تأكد من أن مقاومة الأسلاك الثلاثة متطابقة. إذ تؤدي الاختلافات في مقاومة الأسلاك إلى انحراف في القياس لا يمكن للوحدة تعويضه بسهولة.

• دقة تعويض الوصلة الباردة: عند استخدام المزدوجات الحرارية، تأكد من عدم تعرض أطراف الوحدة لتيارات هوائية مباشرة أو تغيرات سريعة في درجة الحرارة، لأن ذلك قد يؤثر في دقة تعويض الوصلة الباردة الداخلي.

• تأريض سكة DIN: تأكد من توصيل سكة DIN مقاس 35 mm بشكل صحيح بأرضي أجهزة المنشأة. ورغم أن الوحدة معزولة، فإن توفير مرجع تأريض ثابت للسكة يساعد على تصريف تداخلات RFI/EMI المستحثة.

المزايا الهندسية

يتميز MTL 5573 بكثافة تركيب عالية، إذ يوفر تصميمه النحيف بعرض 16 mm مساحة كبيرة داخل الخزانة. كما أن دقة التحويل العالية والانجراف الحراري المنخفض (عادةً <0.1 uV لكل درجة مئوية) يجعلان الوحدة مناسبة لتطبيقات نقل الملكية وأنظمة السلامة الحرجة (SIS). وعلاوة على ذلك، فإن إمكانية تهيئة الوحدة أثناء تشغيلها تبسّط أعمال التشغيل الأولي وتقلل الحاجة إلى أجهزة المعايرة الخارجية في الحقل.
