CPS16 | أجهزة MTL | موصل لوحة خلفية MTL4500‏ بـ16 منفذًا ومشبك لولبي

CPS16 | أجهزة MTL | موصل لوحة خلفية MTL4500‏ بـ16 منفذًا ومشبك لولبي

تبقى فقط 3 عنصر/عناصر في المخزون

  • الشركة المصنعة: EATON

  • رقم المنتج: CPS16

  • Country of origin:الولايات المتحدة

  • نوع المنتج: لوحات عزل السلامة الجوهرية

  • الدفع: تحويل بنكي، ويسترن يونيون

  • الوزن: 419ج

  • Dimensions: 320 mm x 400 mm x 260 mm (H x W x D)

  • ميناء الشحن: شيامن

  • الضمان: 12 شهرًا

عرض التفاصيل الكاملة
وصف المنتج
FAQ
الشحن والإرجاع
تفاصيل إضافية
التقييمات

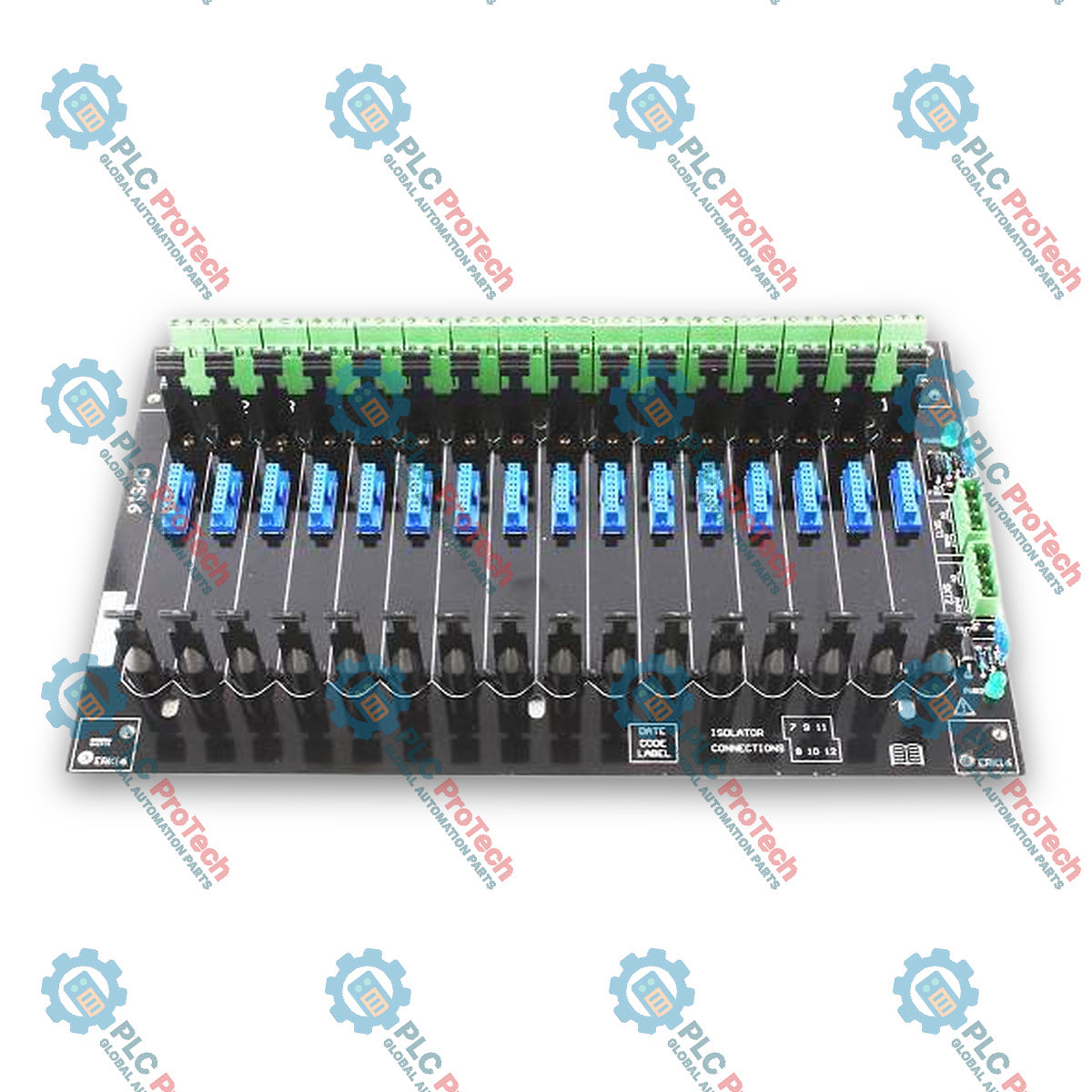

إن لوحة التوصيل الخلفية القياسية MTL Instruments CPS16 ذات 16 مسارًا مصممة لتركيب وربط ما يصل إلى 16 وحدة عزل آمنة جوهريًا من سلسلة MTL4500. وتوفر إمكانات تركيب مدمجة ومرنة للدمج في أنظمة التحكم بالعمليات وأنظمة السلامة، مع توصيلات في المنطقة الآمنة عبر أطراف توصيل بمشابك لولبية. تُزوَّد لوحة التوصيل الخلفية بالطاقة عبر مدخلَي تيار مستمر أساسي وثانوي بجهد 24V، من خلال موصلات قابلة للتوصيل.

الميزات

  • تستوعب ما يصل إلى 16 وحدة عزل آمنة جوهريًا من سلسلة MTL4500
  • تتميز التوصيلات في المنطقة الآمنة بأطراف توصيل بمشابك لولبية مقاس 2.5mm2، مع 6 مواضع لكل وحدة
  • موصلات قابلة للتوصيل لمصدرَي طاقة أساسي وثانوي مزدوجين بجهد 24V DC
  • إمكانية ربط الطاقة بين لوحات التوصيل الخلفية لتبسيط توصيلات الخزانة
  • تدعم خيارات التركيب السطحي والتركيب على قضيب DIN

التطبيقات

  • تجميعات إنهاء التوصيلات الحقلية لمدخلات/مخرجات DCS وSIS
  • العزل الآمن جوهريًا في بنيات أتمتة العمليات
  • خزائن التحكم الصناعية التي تتطلب تركيب وحدات IS بكثافة عالية

معلومات الطلب

رقم الجزء الوصف
CPS16 موصل لوحة توصيل خلفية بمشبك لولبي، 16 مسارًا
CPS16-CC لوحة توصيل خلفية ذات 16 مسارًا بطبقة حماية متوافقة

المواصفات الفنية

المعلمة المواصفة
الشركة المصنّعة MTL Instruments (Eaton)
عدد الوحدات 16
التوصيلات في المنطقة الآمنة أطراف توصيل بمشابك لولبية مقاس 2.5mm2 (6 مواضع لكل وحدة)
متطلبات الطاقة (Vs) من 21V DC إلى 35V DC عبر موصلات قابلة للتوصيل
الطاقة الأساسية/الثانوية موصلات قابلة للتوصيل لمصدرَي إمداد مزدوجين بجهد 24V DC
الوزن (من دون الوحدات/الملحقات) 419g

إرشادات التركيب

  • التركيب السطحي: يمكن تركيبها باستخدام طقم التركيب السطحي SMS01 (يتطلب 6 نقاط تثبيت).
  • التركيب على قضيب DIN: يمكن تركيبها على قضيب DIN من النوع T أو G باستخدام طقم التركيب على قضيب DIN‏ DMK01 (يتطلب 6 مشابك).
  • توصيلات الطاقة: صِل مدخلَي الطاقة المزدوجين بجهد 24V DC بموصلَي التوصيل الأساسي والثانوي المخصصين. ويمكن ربط الطاقة بين لوحات التوصيل الخلفية المتجاورة لتقليل إجمالي توصيلات الخزانة.
  • الملحقات: متوافقة مع طقم قضيب التأريض ERK16، وطقم شريط الوسم TSK16، وحزم المصهرات الاحتياطية FUS2.0ATE5 أو FUS2.5ATE5.
Loading product navigation…
Key Features:
#Backplanes #MTL Instruments

Product Documentation

Technical Datasheet (PDF) Complete specifications and technical drawings.

Technical Datasheet

CPS16 | أجهزة MTL | موصل لوحة خلفية MTL4500‏ بـ16 منفذًا ومشبك لولبي

Download Open in new tab

How many modules can be mounted on the backplane?
The backplane accommodates up to 16 MTL4500 series isolator modules.

What type of safe-area signal connections are used?
Safe-area connections are provided via 2.5mm2 screw-clamp terminals with 6 positions per module position.

What power supply voltage is required for operation?
The backplane requires a supply voltage range of 21V DC to 35V DC via plug-in power connectors.

Which mounting options are supported by the device?
The device supports surface mounting using the SMS01 kit or DIN-rail mounting using the DMK01 kit.
