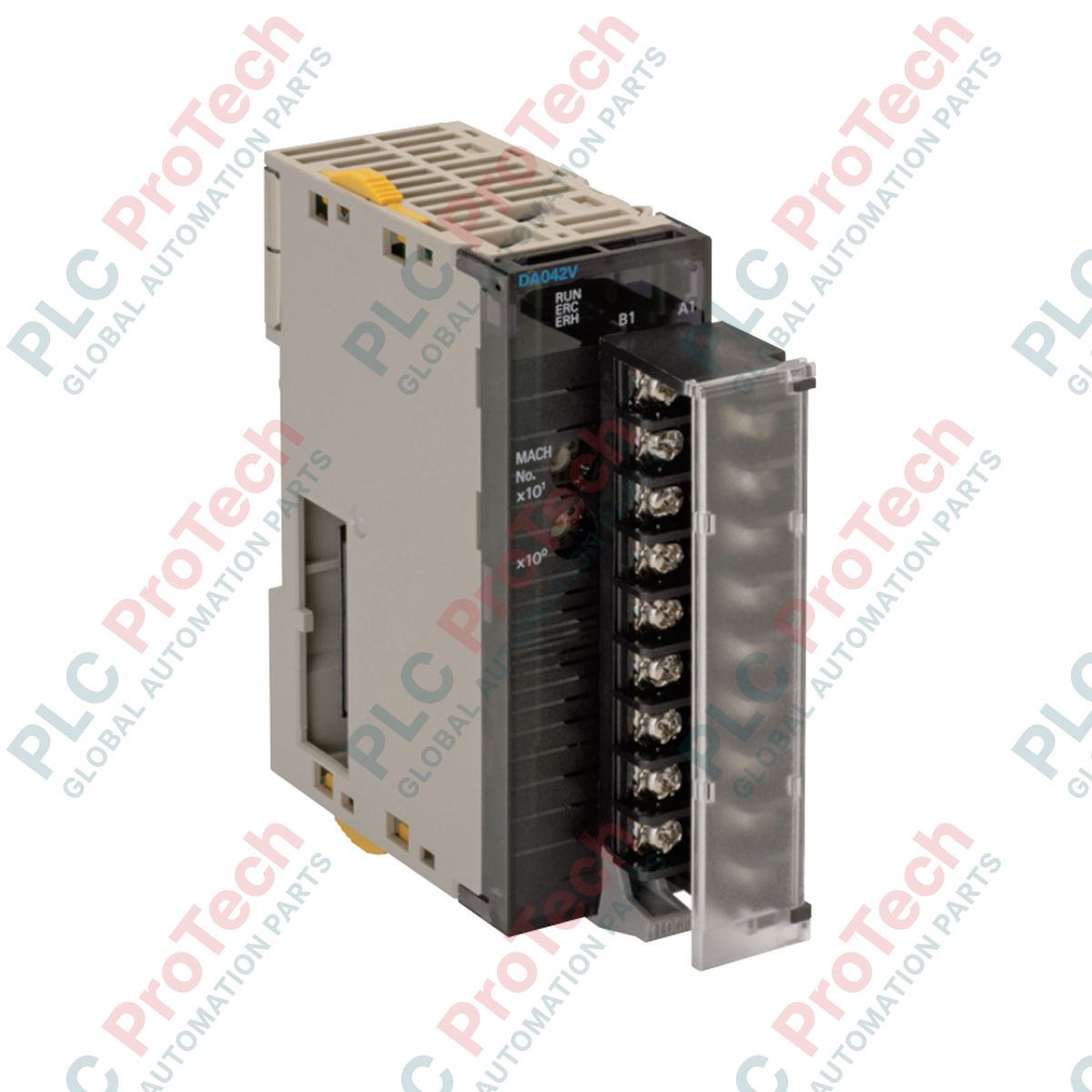

صُممت وحدة Omron CJ1W-DA021 للتكامل المباشر مع معماريات وحدات التحكم المنطقية القابلة للبرمجة Sysmac، وهي وحدة تحويل رقمية إلى تماثلية ثنائية القنوات عالية الأداء. تتيح تحكمًا دقيقًا في المشغلات الخارجية، ومحركات التردد المتغير، ومعدات العمليات من خلال تحويل قيم المعالج الرقمية إلى إشارات تماثلية قياسية في المجال الصناعي. تتميز الوحدة بعزل قوي بواسطة مقحل ضوئي بين اللوحة الخلفية لوحدة المعالجة المركزية الداخلية لوحدة التحكم والتوصيلات الميدانية الخارجية، ما يحمي دوائر المنطق الحساسة من الاضطرابات الكهربائية في الجانب الميداني. وبفضل كتلة طرفية قابلة للفصل مدمجة ذات 18 نقطة، يمكن لمهندسي الصيانة استبدال الوحدات دون فصل الأسلاك الميدانية، مما يقلل وقت التوقف التشغيلي إلى الحد الأدنى في بيئات العمليات المستمرة.
| معلمة المواصفات | القيمة / التفاصيل |
|---|---|
| الشركة المصنعة | Omron |
| رقم الطراز | CJ1W-DA021 |
| نوع الوحدة | وحدة خرج تماثلي |
| عدد المخارج | قناتان |
| تنسيقات الإشارات التماثلية | 1 إلى 5 فولت، 0 إلى 5 فولت، 0 إلى 10 فولت، -10 إلى 10 فولت، 4 إلى 20 مللي أمبير |
| دقة التحويل من رقمي إلى تماثلي | 4,000 (تمثيل البيانات الثنائية من 16 بت) |
| سرعة التحويل | 1.0 مللي ثانية لكل نقطة |
| الدقة (عند 25 درجة مئوية) | الجهد: +/-0.3% من F.S. | التيار: +/-0.5% من F.S. |
| الدقة (من 0 إلى 55 درجة مئوية) | الجهد: +/-0.5% من F.S. | التيار: +/-0.8% من F.S. |
| آلية العزل | عزل بواسطة مقحل ضوئي بين اللوحة الخلفية لوحدة التحكم والمخارج؛ لا يوجد عزل بين القنوات |
| مصدر الطاقة الخارجي | 24 فولت تيار مستمر (+10% / -15%)، 140 مللي أمبير كحد أقصى (تيار الاندفاع: 20 أمبير كحد أقصى، عرض النبضة 1 مللي ثانية كحد أدنى) |
| استهلاك الطاقة الداخلي | 5 فولت تيار مستمر، 120 مللي أمبير كحد أقصى |
| ممانعة الخرج (الجهد) | 0.5 أوم كحد أقصى |
| مقاومة الحمل القصوى (التيار) | 600 أوم كحد أقصى |
| بلد المنشأ | اليابان |
| وزن الشحن (محسوب) | 0.35 كجم |
| أبعاد العبوة (محسوبة) | 11.5 سم × 10.5 سم × 4.5 سم |
تستخدم واجهة الوحدة مجموعة أطراف قابلة للفصل مكوّنة من 18 نقطة. يجب أن تتوافق تخصيصات الأطراف بدقة مع نوع الإشارة المستهدف لتجنب إجهاد المكونات الداخلية.
| توصيل الأطراف | تخصيص الإشارة / الوظيفة |
|---|---|
| A1 / B1 | مدخل مصدر الطاقة الخارجي (+24 فولت تيار مستمر / أرضي 0 فولت) |
| A3 / A4 | خرج الجهد للقناة 1 (+) / المشترك للخرج (-) |
| A5 / A4 | خرج التيار للقناة 1 (+) / المشترك للخرج (-) |
| B3 / B4 | خرج الجهد للقناة 2 (+) / المشترك للخرج (-) |
| B5 / B4 | خرج التيار للقناة 2 (+) / المشترك للخرج (-) |
يتشارك CJ1W-DA021 عوامل الشكل ومعلمات التكوين مع اللوحات الخلفية لوحدات التحكم القياسية CJ1 وCJ2 وNJ، عند استخدامه مع وصلة ناقل EtherCAT أو EtherNet/IP. وهو بديل مباشر قابل للتركيب الفوري لإصدارات CJ1W التناظرية القديمة. ومع ذلك، تحقّق من سجلات خريطة الذاكرة المخصّصة لوحدة المعالجة المركزية (منطقة CIO)، إذ قد تتطلب هياكل البرامج الأقدم التحقق من العنوان، اعتمادًا على رقم الوحدة المعيّن بواسطة المفتاح الدوّار على اللوحة الأمامية.
لاحظ عدم وجود عزل كهربائي بين خرجَي القناتين 1 و2 في هذه الوحدة؛ فكلاهما يشترك في مرجع أرضي مشترك (المشترك للخرج). عند التوصيل بجهازيْن ميدانييْن لهما مرجعا تأريض مختلفان، قد تؤدي تيارات حلقات التأريض إلى تشويه الإشارات التناظرية أو إتلاف مرحلة الخرج. تأكد من أن للأجهزة الميدانية مداخل معزولة، أو استخدم عوازل إشارات خارجية للحفاظ على سلامة الحلقة.
للحد من التداخل الكهرومغناطيسي في البيئات عالية الضوضاء، مثل تلك القريبة من معدات تبديل VFD النشطة، استخدم دائمًا كابلات زوجية ملتوية ومحمية (STP) للحلقات التناظرية. وصّل درع الكابل بالأرضي فقط عند لوحة تأريض حاوية PLC، واترك طرف الجهاز غير مؤرّض لمنع حلقات التأريض. لا تمرّر كابلات الخرج التناظري أبدًا داخل مجرى الأسلاك نفسه الذي يحتوي على خطوط طاقة تيار متردد عالية الجهد.
