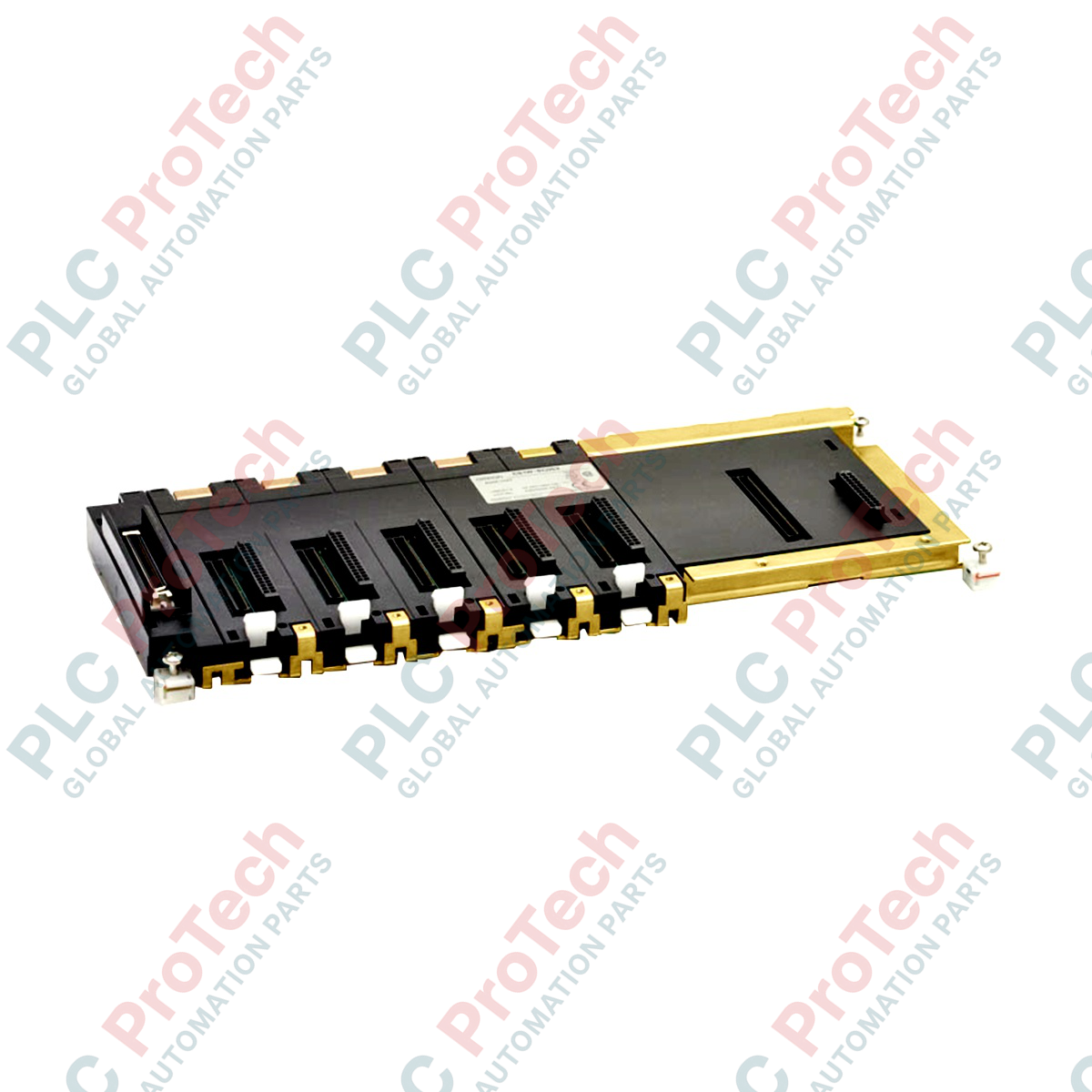

لوحة توصيل خلفية لوحدة CPU ذات 5 فتحات من سلسلة CS1 من Omron، طراز CS1W-BC053

SKU CS1W-BC053

متوفر في المخزون
  • 12-month warranty
  • Free returns within 30 days
  • الشركة المصنعة: Omron

  • رقم المنتج: CS1W-BC053

  • Country of origin:اليابان

  • نوع المنتج: لوحات خلفية لوحدات المعالجة المركزية PLC

  • الدفع: تحويل بنكي، ويسترن يونيون

  • الوزن: 1000ج

  • Dimensions: 320 مم x 160 مم x 110 مم

  • ميناء الشحن: شيامن

  • الضمان: 12 شهرًا

الوصف

بصفتها الأساس المادي لبنية التحكم المعيارية، توفر Omron CS1W-BC053 التثبيت المادي اللازم وناقل اللوحة الخلفية الكهربائي عالي السرعة لأنظمة وحدات التحكم المنطقية القابلة للبرمجة من سلسلة CS1. تتيح هذه اللوحة الخلفية لوحدة المعالجة المركزية ذات الفتحات الخمس اتصالًا موثوقًا وتوزيعًا منظمًا للطاقة بين وحدة المعالجة المركزية ووحدة إمداد الطاقة للنظام وما يصل إلى خمس وحدات إدخال/إخراج محلية أو وحدات تطبيقات متخصصة.

صُممت Omron CS1W-BC053 لتحمّل البيئات الصناعية القاسية، وتضمن سلامة الإشارات عبر جميع قنوات المعالجة. ويسهّل موصل ناقل التوسعة المدمج توصيلها باللوحات الخلفية للتوسعة، ما يتيح توسيع نظام التحكم بفاعلية دون التأثير في سرعة الناقل أو معدل نقل البيانات.

الميزات الرئيسية

  • خمس فتحات مخصصة للإدخال/الإخراج: تستوعب حتى 5 وحدات إدخال/إخراج قياسية أو خاصة أو وحدات ناقل لوحدة المعالجة المركزية.
  • فتحات مخصصة لوحدة المعالجة المركزية وإمداد الطاقة: ترتيب فتحات مدمج ومحسّن لوحدات المعالجة المركزية CS1G/CS1H ووحدات إمداد الطاقة المصاحبة.
  • واجهة ناقل التوسعة: منفذ مدمج للتوصيل المباشر بحوامل التوسعة من سلسلة CS1W-BI عبر كابلات التوسعة القياسية.
  • بنية ميكانيكية صلبة: هيكل سميك مصمم لمقاومة إجهاد الالتواء والاهتزاز في لوحات التحكم.
  • ناقل اتصالات عالي السرعة: تضمن بنية الناقل المتوازي منخفضة الكمون دورات تحديث سريعة لتكوينات الإدخال/الإخراج عالية الكثافة.

التطبيقات

  • أتمتة المصانع المركزية: تضم أنظمة التحكم في العمليات لتجميع السيارات ومناولة المواد وآلات التغليف.
  • معالجة المياه ومياه الصرف الصحي: تعمل كحامل مركزي متين للقياس عن بُعد محليًا والمضخات ووحدات التحكم في المعالجة.
  • أنظمة التحكم المساعدة بمحطات الطاقة: منصة موثوقة لأنظمة مراقبة وتسلسل عمليات التوازن غير الحرجة للسلامة في المحطة (BOP).
  • التحكم في التدفئة والتهوية وتكييف الهواء والظروف البيئية: إدارة مباشرة لمحطات التبريد والتدفئة وتنقية الهواء الصناعية واسعة النطاق.

المواصفات الفنية

المعلمة المواصفات
الشركة المصنّعة Omron
رقم الطراز CS1W-BC053
سلسلة المنتج سلسلة CS1 (CS1G / CS1H)
نوع اللوحة الخلفية اللوحة الخلفية لوحدة المعالجة المركزية
عدد فتحات الإدخال/الإخراج 5 فتحات (باستثناء فتحتي وحدة المعالجة المركزية وإمداد الطاقة)
فتحة إمداد الطاقة 1 (يتطلب وحدة إمداد طاقة من سلسلة CS1)
توافق فتحة وحدة المعالجة المركزية CS1G-CPU، CS1H-CPU
إمكانية التوسعة مدعوم (عبر موصل ناقل التوسعة القياسي CS1W)
طريقة التركيب براغي M4 (للتركيب على اللوحة) أو سكة DIN عبر حوامل التركيب الاختيارية
درجة حرارة التشغيل من 0 إلى 55 درجة مئوية
الأبعاد الصافية (W x الارتفاع x العمق) 294 مم x 130 مم x 80 مم
وزن الشحن (محسوب) 1.0 kg
أبعاد العبوة (محسوبة) 320 mm x 160 mm x 110 mm

ملاحظات هندسية مستندة إلى الخبرة العملية

الطرازات البديلة والتوافق

على الرغم من أن CS1W-BC053 هي اللوحة الخلفية القياسية لوحدة المعالجة المركزية ذات 5 فتحات، يمكن للبيئات التي تتطلب مرونة أكبر في المساحة التوسع إلى الطراز ذي 8 فتحات (CS1W-BC083) أو الطراز ذي 10 فتحات (CS1W-BC103). لاحظ أن اللوحات الخلفية القياسية CS1W-BC مصممة للأنظمة أحادية التكوين؛ ولا يمكن استخدامها بدلاً من اللوحات الخلفية ثنائية التكوين CS1D-BC عند إعداد أنظمة وحدات المعالجة المركزية الاحتياطية ذات التبديل الفوري.

مخاطر التطبيق وملاحظات هندسية

يجب على المهندسين حساب إجمالي استهلاك التيار لجميع الوحدات المقترحة (وحدة المعالجة المركزية، ووحدات الإدخال والإخراج الخاصة، وبطاقات الاتصالات، ووحدات الإدخال والإخراج القياسية) ومقارنته بحدود قدرة الخرج لوحدة مصدر الطاقة المثبّتة. تأكد من عدم تجاوز حدود كل من 5V DC و26V DC، لا سيما عند استخدام وحدات تناظرية عالية الكثافة أو بطاقات اتصالات الشبكة على ناقل ذي 5 فتحات.

نصائح التشغيل الأولي والتوصيلات

للحد من التشويش الكهربائي، تأكد من توصيل طرفي التأريض الوظيفي (FG) والتأريض الوقائي (GR) في وحدة مصدر الطاقة المثبّتة مباشرةً بنقطة تأريض أرضية منخفضة المقاومة، باستخدام سلك سميك (بمقطع لا يقل عن 2 mm مربع). قد يؤدي عدم تأريض النظام بشكل كافٍ إلى انقطاع الاتصالات أو أعطال عابرة في الناقل عبر فتحات اللوحة الخلفية.

إرشادات التركيب

تحذير بالغ الأهمية

افصل جميع مصادر طاقة التيار المتردد/المستمر الرئيسية والمساعدة المغذية للوحة التحكم قبل تثبيت أي وحدات أو إزالتها أو توصيل أسلاكها على اللوحة الخلفية CS1W-BC053. قد يؤدي عدم فصل الطاقة عن النظام بالكامل إلى صدمة كهربائية شديدة أو تلف دائم في نقاط تلامس اللوحة الخلفية لوحدة المعالجة المركزية أو حالات تعطل المعالج.

1
التثبيت الميكانيكي: ثبّت اللوحة الخلفية بإحكام على اللوح الخلفي للوحة التحكم باستخدام مسامير M4 في فتحات التثبيت المخصصة. تأكد من أن لوحة التثبيت نظيفة ومسطحة وخالية من الطلاء عند نقاط التلامس الأرضي لضمان تأريض مثالي.
2
تركيب مصدر الطاقة: أدخل وحدة مصدر الطاقة من Omron في فتحة الطاقة المخصصة أقصى اليسار، وثبّتها بآليات القفل المدمجة ومسامير الأطراف.
3
تخصيص وحدة المعالجة المركزية والوحدات: أدخل وحدة المعالجة المركزية CS1 في الفتحة المجاورة لمصدر الطاقة. ثبّت وحدات الإدخال والإخراج والاتصالات التالية في الفتحات من 0 إلى 4، وتأكد من استقرار كل وحدة في موضعها بإحكام ومن تعشيق أذرع القفل بالكامل.
4
تهيئة توسعة الناقل: عند التوسعة إلى رفوف ثانوية، أزل الغطاء الواقي عن موصل التوسعة على الجانب الأيمن من اللوحة الخلفية، وثبّت كابل التوسعة CS1W-CN بإحكام، ثم أحكم ربط براغي التثبيت.

FAQ

هل يمكنني استخدام وحدات الإدخال والإخراج القياسية من سلسلة C200H على اللوحة الخلفية CS1W-BC053؟

نعم. صُممت اللوحة الخلفية CS1W-BC053 لقبول الوحدات الخاصة بسلسلة CS1 ووحدات الإدخال والإخراج القياسية ووحدات الإدخال والإخراج الخاصة من سلسلتي C200H وC200HW، مما يسهّل دمج الأنظمة القديمة.

كيف أُعنون الفتحات على اللوحة الخلفية لوحدة المعالجة المركزية CS1W-BC053؟

تُعنون الفتحات بالتتابع من اليسار إلى اليمين، بدءًا من الفتحة 0 (المجاورة مباشرةً لوحدة المعالجة المركزية) وحتى الفتحة 4. ولا تُحتسب فتحات مزود الطاقة ووحدة المعالجة المركزية ضمن فتحات الإدخال والإخراج القابلة للتخصيص.

ماذا يحدث إذا تجاوزت حدود استهلاك الطاقة لناقل اللوحة الخلفية؟

يؤدي تجاوز حدود الطاقة إلى دخول وحدة مزود الطاقة في وضع الحماية من التيار الزائد، مما يتسبب في إيقاف النظام أو حدوث أعطال متقطعة في مراقبة وحدة المعالجة المركزية أو أخطاء اتصال على ناقل الإدخال والإخراج.

هل يلزم تركيب مُنهٍ لمنفذ التوسعة إذا لم تكن هناك منصة توسعة متصلة؟

لا. لا يتطلب موصل التوسعة في CS1W-BC053 مُنهٍ ماديًا عند تشغيله كنظام مستقل ذي منصة واحدة.
