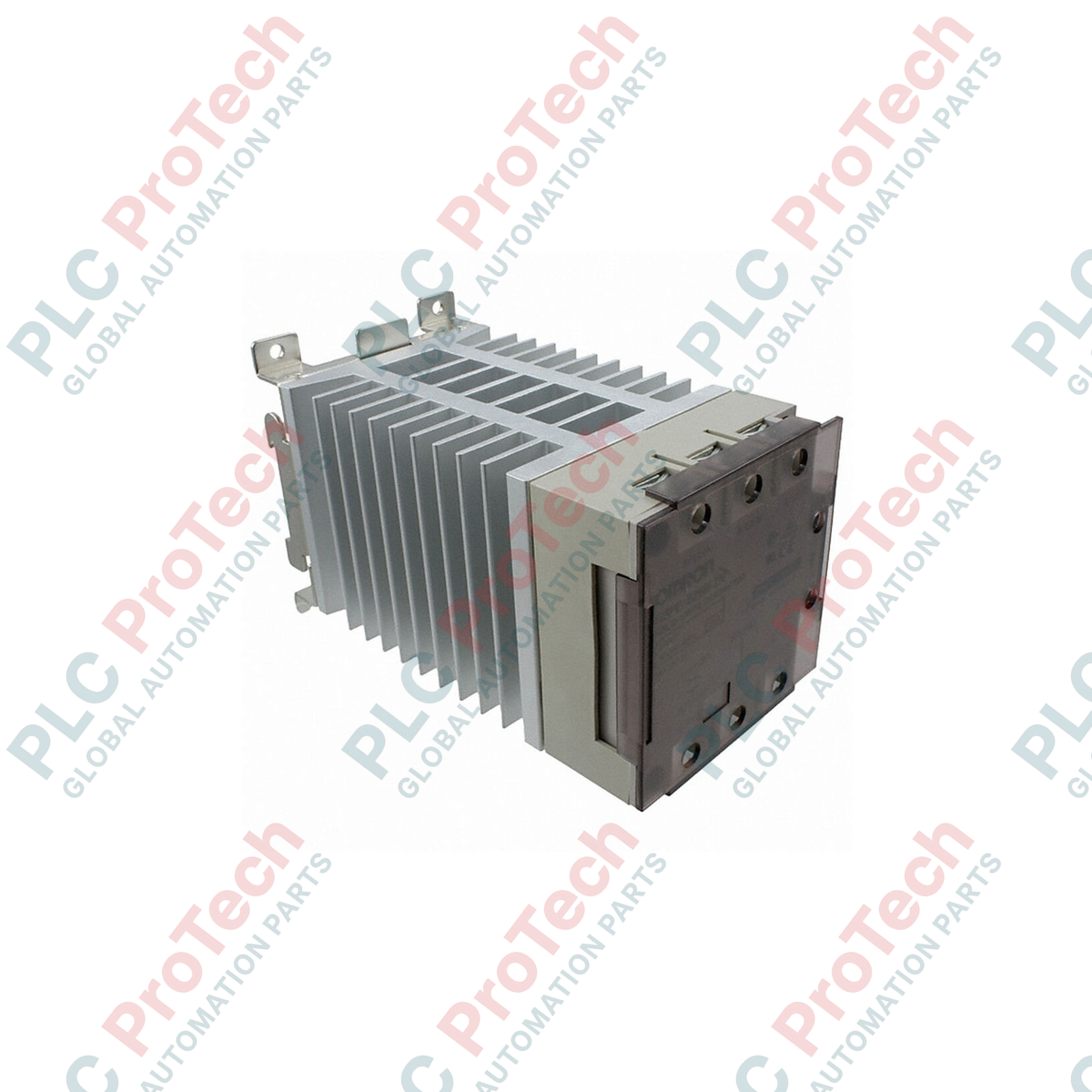

الشركة المصنعة: Omron
رقم المنتج: G3PE-245B-2N
Country of origin:اليابان
نوع المنتج: مرحلات الحالة الصلبة ثلاثية الطور
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 500ج
ميناء الشحن: شيامن
الضمان: 12 شهرًا
يوفر Omron G3PE-245B-2N تحكمًا عالي السعة في الأحمال المقاومة للأنظمة الحرارية الصناعية، ويقدم تبديلًا قويًا ثلاثي الطور بالحالة الصلبة ضمن شبكات الأتمتة الصعبة. صُممت هذه الوحدة خصيصًا للتحكم في عناصر التسخين، وتستخدم أسلوب العزل بالفوتوترياك ووظيفة عبور الصفر المدمجة للحد من التداخل الكهرومغناطيسي وضوضاء الخط أثناء دورات التبديل. وبفضل تزويدها بأطراف لولبية شديدة التحمل وبنية مدمجة لمبدد الحرارة، تتعامل مع تيارات الحمل المرتفعة بموثوقية في تكوينات اللوحات عالية الكثافة، من دون تآكل ناتج عن التلامس المادي.
| المعلمة | القيمة / المواصفات |
|---|---|
| الشركة المصنّعة | Omron |
| مرجع الطراز | G3PE-245B-2N |
| جهد مدخل التحكم المقنن | 12 إلى 24 VDC |
| نطاق تشغيل مدخل التحكم | من 9.6 إلى 30 VDC |
| الحد الأقصى لتيار الإدخال | 10 mA كحد أقصى (عند 24 VDC) |
| جهدا التشغيل / الفصل الإلزاميان | 9.6 VDC كحد أقصى / 1.0 VDC كحد أدنى |
| جهد الحمل المقنن | من 100 إلى 240 VAC (50/60 Hz) |
| نطاق تشغيل جهد الحمل | من 75 إلى 264 VAC (50/60 Hz) |
| تيار الحمل المقنن | 45 A (عند درجة حرارة محيطة تبلغ 40 degC) |
| الحد الأدنى لتيار الحمل | 0.5 A |
| مقاومة تيار الاندفاع | 440 A (60 Hz، دورة واحدة) |
| قيمة I2t المسموح بها | 1260 A2s |
| سعة الحمل المناسبة | 15.5 kW (عند 200 VAC) |
| طريقة العزل | فوتوترياك |
| وظيفة عبور الصفر | متوفر |
| طريقة التوصيل | أطراف لولبية |
| وزن الشحن (محسوب) | 3.0 كجم |
| ملصق الطرفية / الدبوس | تعيين الوظائف والتوصيلات |
|---|---|
| A1 (+) | مدخل التحكم الموجب (من 12 إلى 24 VDC) |
| A2 (-) | مدخل التحكم السالب (الأرضي المشترك للتيار المستمر) |
| L1 / L2 | خطوط إمداد طاقة التيار المتردد ثلاثية الطور (المدخلات) |
| T1 / T2 | خطوط تغذية الحمل المتحكم به بالتيار المتردد ثلاثي الطور (مخرجات إلى السخان) |
| طرف التأريض | وصلة لوحة القاعدة المعدنية للتأريض الوقائي |
يشير الرقم "2" في رمز هذه الوحدة إلى تكوين تحكم بخطين (ثلاثي الطور، وعنصرين). يتحكم هذا التكوين في طورين بينما يمرر الطور الثالث مباشرةً، ما يجعله عالي الكفاءة لشبكات سخانات دلتا المتوازنة. وهو بديل وظيفي مباشر لتكوينات G3PE القديمة ذات التصنيفات المكافئة، بشرط أن يوفر تيار إشارة المنطق 12-24 VDC حدًا مستمرًا يبلغ 10 mA.
الإدارة الحرارية ضرورية عند التشغيل بتيارات حمل تبلغ 45 A. يجب ألا تتجاوز درجة الحرارة المحيطة داخل الحاوية 40 درجة مئوية لتجنب خفض القدرة الحرارية تلقائيًا. تأكد من تركيب الوحدة عموديًا مع عدم إعاقة زعانف المبدد الحراري. إذا تم التركيب داخل لوحات تحكم مغلقة تمامًا أو غير مهوّاة، فاخفض الحد الأقصى للحمل بنسبة تصل إلى 50% أو أضف نظامًا نشطًا للإدارة الحرارية (مراوح للخزانة).
استخدم دائمًا أطرافًا حلقية أو شوكية مكبوسة جيدًا على خطوط الطاقة لمنع الشعيرات السائبة من وصل الأطراف المتجاورة. تأكد من إحكام ربط الأطراف اللولبية بعزم يتوافق تمامًا مع توصية الشركة المصنّعة البالغة 1.47 إلى 1.96 N-m. افحص أطراف الطاقة وأعد إحكام ربطها بعد أول 24 ساعة من التشغيل لمعالجة استقرار السلك الناتج عن الحرارة.
تحذير بالغ الأهمية: تأكد من عزل قواطع مصدر الطاقة الرئيسي للتيار المتردد ثلاثي الطور، وقفلها ووضع بطاقات تحذير عليها قبل محاولة التركيب الكهربائي أو الصيانة المادية. استخدم دائمًا جهاز اختبار جهد مناسبًا على جميع الأطراف للتأكد من انقطاع التيار قبل التعامل مع الأسلاك.
ثبّت الوحدة عموديًا على جزء نظيف وغير مطلي من سكة DIN بعرض 35mm، مع التأكد من أن زعانف المبدد الحراري عمودية لتسهيل تدفق الهواء بالحمل الطبيعي.
وصّل طرف التأريض الوقائي مباشرةً بقضيب التأريض الرئيسي للوحة باستخدام سلك نحاسي ذي مساحة مقطع مناسبة (4 mm2 كحد أدنى).
وصّل مداخل التحكم بالتيار المستمر (A1 موجب، وA2 سالب) ببطاقة الـPLC المصدر أو المصرف، باستخدام كابلات مجدولة مزدوجة ومحجوبة للحد من ضوضاء الحث القريبة.
وجّه خطوط التيار المتردد ثلاثية الطور ذات التيار العالي إلى الطرفين L1/L2، وخطوط الحمل إلى الطرفين T1/T2، مع إحكام ربط جميع التوصيلات بعزم مناسب لتجنب البقع الساخنة الناجمة عن المقاومة.
