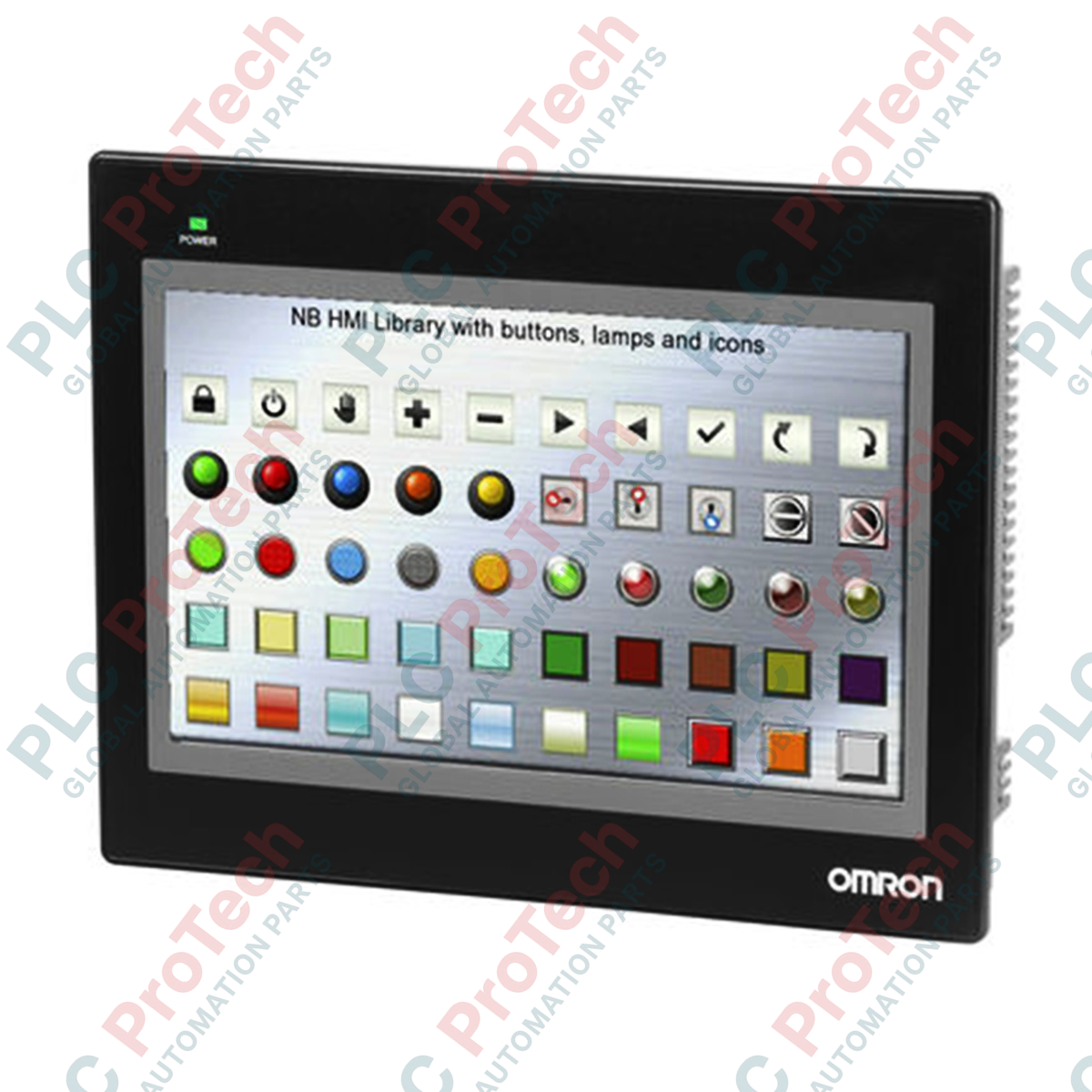

الطرفية القابلة للبرمجة NB10W-TW01B من سلسلة NB من Omron

SKU NB10W-TW01B

متوفر في المخزون

12-month warranty
Free returns within 30 days

الشركة المصنعة: Omron
رقم المنتج: NB10W-TW01B
Country of origin:اليابان
نوع المنتج: لوحات HMI
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 8000ج
Dimensions: 310 مم × 260 مم × 110 مم
ميناء الشحن: شيامن
الضمان: 12 شهرًا

الوصف

من خلال تكاملها المباشر مع بنيات التحكم الصناعية الحديثة، توفر المحطة القابلة للبرمجة Omron NB10W-TW01B أداءً قويًا لواجهة الإنسان والآلة عبر شاشة TFT لمس واسعة مقاس 10.1 بوصة. وتعمل هذه الوحدة بمدخل اسمي 24V DC، وتربط بين المشغلين ووحدات PLC باستخدام شاشة ساطعة تعرض 65,536 لونًا، مدعومة بإضاءة LED طويلة العمر. وتتميز المحطة بذاكرة داخلية سعتها 128 MB، ما يتيح استيعاب تسلسلات معقدة للشاشات، وعناصر رسومية عالية الدقة، وتخزين موسع للوصفات دون تدهور في الأداء.

بفضل واجهاته المادية الشاملة، تتيح واجهة التشغيل HMI هذه اتصالات متزامنة عبر إيثرنت وناقلات RS-232C وRS-422/485 التسلسلية. وتدعم منافذ مضيف USB وعميل USB المدمجة تحديثات المشاريع بكفاءة، وتسجيلات التشخيص، وتوصيل الأجهزة الطرفية. وقد صُممت للعمل في أرضيات المصانع القاسية، إذ توفر اللوحة الأمامية حماية بدرجة IP65 تمنع دخول الغبار وتعطل الجهاز بسبب نفاثات المياه أثناء دورات الغسل.

الميزات الرئيسية

شاشة عالية الدقة: شاشة TFT LCD مقاس 10.1 بوصة بدقة WVGA تبلغ 800 x 480 وبعرض 65,536 لونًا.
اتصال متعدد القنوات: منفذ إيثرنت RJ-45 مدمج، ومنافذ تسلسلية RS-232C وRS-422/485 لشبكات PLC متعددة.
سعة تخزين موسعة: ذاكرة فلاش داخلية بسعة 128 MB لتخطيطات الشاشة، والتسجيل التاريخي، وبيانات النظام.
واجهتا USB مزدوجتان: مضيف USB (النوع A) لنقل البيانات من وحدات الذاكرة، وعميل USB (النوع B) للبرمجة عالية السرعة.
الحماية البيئية الصناعية: يضمن تصنيف IP65 للوحة الأمامية مقاومة التلوث بالسوائل والجسيمات.

التطبيقات

آلات التغليف: مراقبة آنية للأنظمة متعددة المحاور، واختيار الوصفات، وتسجيل الإنذارات.
معالجة المياه ومياه الصرف الصحي: تصور لامركزي للعمليات، ومراقبة التدفق، ومحطات تحكم عن بُعد بالمضخات.
أنظمة مناولة المواد: شاشات تنسيق الناقلات، وتشخيص الفرز، وعناصر تحكم تجاوز السرعة.
أنظمة التدفئة والتهوية وتكييف الهواء وأتمتة المباني: مراقبة مركزية للبيئة، وعناصر تحكم بالمناطق، وإدارة الجداول اليومية.

المواصفات الفنية

المعلمة	المواصفة
الشركة المصنّعة	شركة Omron
رقم الطراز	NB10W-TW01B
حجم / نوع الشاشة	شاشة TFT LCD مقاس 10.1 بوصة (عريضة)
الدقة	800 × 480 بكسل (WVGA)
ألوان الشاشة	65,536 لونًا
نوع الإضاءة الخلفية / العمر الافتراضي	LED / 50,000 ساعة تشغيل (عند 25 درجة مئوية)
جهد مصدر الإدخال	24V DC (النطاق المسموح: من 20.4 إلى 27.6 VDC)
استهلاك الطاقة	14W كحد أقصى
سعة الذاكرة الداخلية	128 ميجابايت (تخزين بيانات الشاشة)
اتصالات Ethernet	1× RJ-45 (10/100 Base-T)
الاتصالات التسلسلية	COM1 (RS-232C)، COM2 (RS-422/RS-485)
منافذ USB	1× مضيف USB (USB 2.0)، 1× عميل USB (USB 2.0)
حماية اللوحة الأمامية	IP65 (مقاوم للغبار، ومقاوم لرذاذ الماء)
درجة حرارة التشغيل المحيطة	من 0 إلى 50 درجة مئوية
الأبعاد الفعلية (العرض × الارتفاع × العمق)	268.8 مم × 210.8 مم × 54.0 مم
أبعاد فتحة اللوحة	258.0 مم × 200.0 مم
وزن الشحن (محسوب)	2.15 كجم (الوحدة مع العبوة)
أبعاد العبوة (محسوبة)	310 مم × 260 مم × 110 مم
بلد المنشأ	الصين

التوصيلات والواجهات

المنفذ / الموصل	نوع الدبوس / الواجهة	تعيين الوظائف / الإشارات
منفذ COM1	موصل D-Sub ذكر بـ 9 دبابيس (RS-232C)	الدبوس 2: SD (TXD)، الدبوس 3: RD (RXD)، الدبوس 9: SG (تأريض الإشارة)
منفذ COM2	موصل D-Sub أنثى بـ 9 دبابيس (RS-422/485)	الدبوسان 1 و6: SDB+ / RDB+، الدبوسان 2 و7: SDA- / RDA-، الدبوس 9: SG
منفذ Ethernet	RJ-45 (10/100Base-T)	تهيئة الشبكة، وModbus/TCP، وتنزيل المشاريع عالي السرعة
تابع USB	USB Type B	اتصال تهيئة مباشر بجهاز كمبيوتر يعمل عليه NB-Designer
مضيف USB	USB Type A	استخراج البرنامج الثابت، وتحديثات تطبيق وقت التشغيل، وجمع سجلات البيانات بصيغة CSV
طرف إدخال الطاقة	طرف لولبي ثلاثي الدبابيس	الدبوس 1: 24V DC (+)، الدبوس 2: 0V (-)، الدبوس 3: التأريض الوظيفي (FG)

رؤى هندسية تجريبية

الطرازات البديلة والتوافق

يمثل NB10W-TW01B شاشة العرض عريضة التنسيق الرائدة ضمن سلسلة NB من Omron، إذ يوفر خيارات واجهة موسعة بشكل ملحوظ مقارنة بالطرازات الأصغر مثل NB3W أو NB5W. عند الترحيل من لوحات سلسلة NS أو سلسلة NQ الأقدم، يُرجى ملاحظة أن تحويل المشروع يتطلب تعيين العناصر يدويًا داخل NB-Designer، نظرًا لأن قواعد بيانات الرسومات غير متوافقة مباشرة مع الإصدارات الأقدم. ينبغي لمطوري الأنظمة استخدام NB-Designer الإصدار 1.3 أو أحدث لضمان تخصيص برامج التشغيل المناسبة لاتصالات وحدات التحكم الحديثة Omron Sysmac NJ/NX.

مطبات التطبيق والملاحظات الهندسية

تتمثل إحدى المشكلات الشائعة في البيئات الصناعية في انقطاعات الاتصال عند دمج المنافذ التسلسلية (COM1/COM2) مع وحدات تحكم غير تابعة لـ Omron. يشترك التأريض الداخلي لمنفذ RS-422/485 مع تأريض النظام المنطقي؛ لذلك، إذا وُجدت فروق جهد كبيرة بين واجهة HMI وهيكل وحدة التحكم، فقد يحدث تعطل في برنامج تشغيل الاتصال التسلسلي. كما يمكن للضوضاء الكهربائية عالية التردد الصادرة عن محركات التردد المتغير (VFDs) القريبة أن تتداخل مع مدخلات اللمس أو استقرار الاتصال. يُوصى بشدة باستخدام تركيب عازل قياسي للوحة في هذه الظروف.

نصائح التشغيل الأولي والتوصيل

عند تنزيل بيانات التهيئة عبر USB، تحقّق من تثبيت برنامج تشغيل USB بشكل صحيح في إدارة الأجهزة في Windows، إذ تستخدم سلسلة NB تخصيصًا مملوكًا لمنفذ COM افتراضي. لإجراء تحديثات عن بُعد عبر Ethernet، تأكّد من أن عنوان IP الثابت وقناع الشبكة الفرعية وعنوان البوابة المعيّنة في قاعدة بيانات المشروع تتطابق تمامًا مع بنية الشبكة الفعلية في الموقع. استخدم كابل Ethernet محميًا ومجدول الأزواج من الفئة 5e أو 6 لجميع مسارات التوصيل الصناعية.

إرشادات التركيب

تحذير بالغ الأهمية: قبل محاولة التركيب الفعلي أو تثبيت اللوحة أو توصيل الأطراف الكهربائية، تأكّد من فصل الطاقة تمامًا عن جميع أنظمة التغذية الأولية وتأمينها بقفل ووضع بطاقة تحذير. لا توصل موصلات مصدر الطاقة أو كابلات الاتصال التسلسلي أثناء التشغيل وتحت الحمل، لتجنّب حدوث قوس كهربائي أو تلف وحدة التحكم أو التعرض لإصابة جسدية.

1

جهّز فتحة مستطيلة دقيقة في باب الحاوية بأبعاد 258.0 مم (W) × 200.0 مم (H). أزل أي نتوءات حادة أو تشوّهات هيكلية على طول حواف الفتحة لضمان سطح إحكام مستمر.

2

تحقّق من استقرار الحشية المطاطية المستمرة بشكل صحيح في الأخدود الموجود على المحيط الخلفي لإطار واجهة HMI. تُعد هذه الحشية ضرورية لضمان تصنيف الحماية من السوائل IP65.

3

أدخل واجهة HMI عبر الفتحة الأمامية لباب اللوحة. ثبّت كتائف التثبيت المرفقة في الفتحات المخصصة حول جانبي هيكل الطرفيات.

4

أحكم ربط براغي كتيفة التثبيت بالتساوي بعزم دوران موصى به يتراوح بين 0.5 و0.6 N-m. تجنّب الإفراط في الربط لمنع تشوّه الغلاف البلاستيكي أو حدوث تلف هيكلي في مجموعة الشاشة.

5

وصّل مصدر طاقة مخصصًا بجهد 24V تيار مستمر بكتلة طرفيات الإدخال ذات 3 أطراف. وصّل موصلًا نحاسيًا بمقطع لا يقل عن 2.0 مم² من طرف التأريض الوظيفي (FG) إلى طرف التأريض المركزي للنظام.

FAQ

ما برنامج البرمجة المطلوب للطرفية NB10W-TW01B؟

تتطلب هذه الوحدة برنامج Omron NB-Designer. وهي أداة مجانية تُستخدم لبرمجة تصميمات الشاشات، وإعداد الاتصالات، وإدارة البيانات التاريخية على واجهات HMI من سلسلة NB.

هل يمكنني توصيل واجهة HMI هذه مباشرةً بوحدات PLC غير التابعة لشركة Omron؟

نعم. تدعم الواجهتان التسلسلية وإيثرنت أصلاً برامج تشغيل للاتصال بمجموعة واسعة من وحدات التحكم التابعة لجهات خارجية، بما في ذلك Siemens وMitsubishi Electric وSchneider Electric، بالإضافة إلى بروتوكولات Modbus RTU/TCP القياسية.

ما العمر التشغيلي المعتاد للإضاءة الخلفية LED؟

تتمتع الإضاءة الخلفية LED المدمجة بعمر تشغيلي مقدّر يبلغ 50,000 ساعة عند تشغيلها بشكل متواصل في درجات حرارة محيطة تبلغ 25 درجة مئوية، قبل أن ينخفض السطوع إلى أقل من 50%.

هل تحتوي هذه الطرفية على ذاكرة RAM مدعومة ببطارية للوصفات والسجلات؟

نعم. تحتوي واجهة HMI على ساعة داخلية للوقت الحقيقي ونسخة احتياطية للذاكرة تعمل ببطارية ليثيوم، ما يضمن الحفاظ على سجلات العمليات ومعلمات النظام المهمة أثناء انقطاع التيار الكهربائي.
