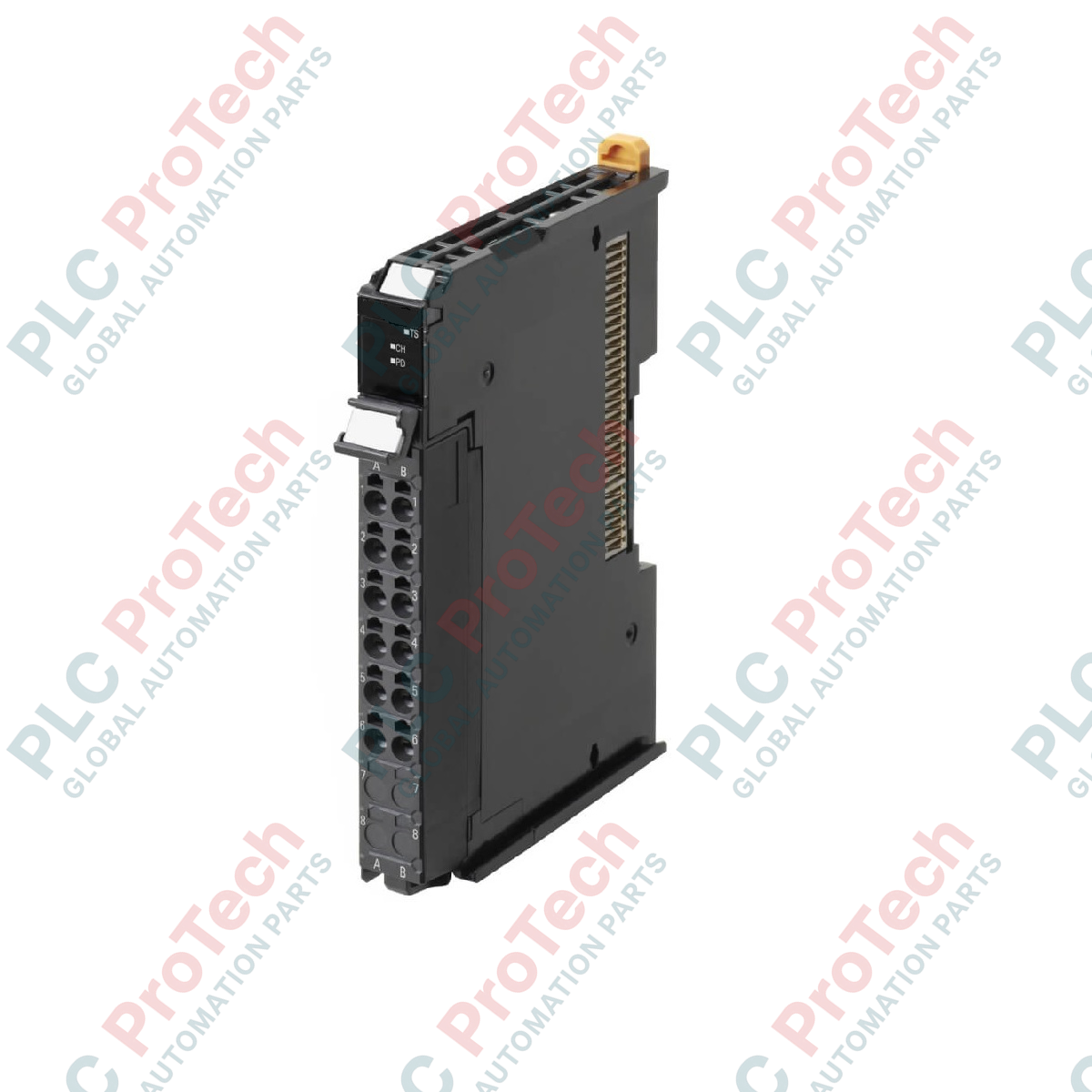

بدمج التتبع الحراري عالي الدقة مباشرةً في أنظمة التشغيل الآلي Sysmac، توفر Omron NX-TS2204 مراقبة ثنائية القناة لكاشفات درجة الحرارة بالمقاومة من أجل العمليات الصناعية عالية الدقة. تعمل هذه الوحدة على بنية ناقل NX عالية السرعة، وتدعم مستشعرات Pt100 وPt1000 ثلاثية الأسلاك، مع سرعة تحويل تبلغ 60 مللي ثانية لكل وحدة ودقة قياس استثنائية تبلغ 0.001 درجة مئوية. وقد صُممت للحفاظ على سلامة الإشارة في البيئات ذات الضوضاء الكهربائية العالية، وتضم عزلًا جلفانيًا بين القنوات ومن القنوات إلى الناقل، عبر محولات طاقة مدمجة وعوازل إشارات رقمية.
| معلمة المواصفات | القيمة الفنية |
|---|---|
| الشركة المصنّعة | Omron |
| رقم الطراز | NX-TS2204 |
| نوع المنتج | وحدة إدخال درجة الحرارة (مقياس حرارة بالمقاومة) |
| عدد المدخلات | نقطتان |
| مستشعرات درجة الحرارة المدعومة | Pt100 (ثلاثي الأسلاك)، Pt1000 (ثلاثي الأسلاك) |
| زمن التحويل | 60 مللي ثانية لكل وحدة |
| الدقة | بحد أقصى 0.001 درجة مئوية |
| طريقة تحديث الإدخال/الإخراج | تحديث التشغيل الحر |
| أطراف التوصيل الخارجية | كتلة أطراف تثبيت بدون براغٍ (16 طرفًا) |
| نطاق تحويل الإدخال | ±20 درجة مئوية من نطاق الإدخال |
| تيار اكتشاف الإدخال | حوالي 0.25 مللي أمبير |
| تأثير مقاومة الموصل | بحد أقصى 0.06 درجة مئوية/أوم (حتى 20 أوم كحد أقصى) |
| متطلبات فترة الإحماء | 30 دقيقة |
| طريقة العزل | الطاقة: محول؛ الإشارة: عازل رقمي (من الإدخال إلى الناقل ومن قناة إلى أخرى) |
| مقاومة العزل | 20 ميجا أوم كحد أدنى بين الدوائر المعزولة (عند 100 فولت تيار مستمر) |
| قوة العزل الكهربائي | 510 فولت تيار متردد بين الدوائر المعزولة لمدة دقيقة واحدة (تيار تسرب بحد أقصى 5 مللي أمبير) |
| استهلاك طاقة وحدة NX | 0.90 W كحد أقصى (على وحدة CPU)؛ و0.75 W كحد أقصى (على مقارن الاتصالات) |
| طريقة تزويد طاقة الإدخال/الإخراج | لا حاجة إلى مصدر طاقة خارجي للإدخال/الإخراج |
| الأبعاد (W × الارتفاع × العمق) | 12 × 100 × 71 مم |
| وزن الوحدة | 0.07 كجم |
| وزن الشحن | 1.00 كجم |
تُعد NX-TS2204 وحدة إدخال RTD متخصصة للغاية. إذا كان نظامك يعتمد على مداخل المزدوجات الحرارية بدلًا من مقاومات الحرارة، فينبغي اختيار NX-TS2101 أو NX-TS2102 بدلًا منها. تأكد من تحديث برنامج Sysmac Studio ليتوافق مع إصدار البرنامج الثابت لوحدة المعالجة المركزية من سلسلة NX أو مقارن الاتصالات، لضمان توفر إمكانات تهيئة المعلمات بالكامل.
يلزم الالتزام بفترة إحماء مدتها 30 دقيقة بعد تشغيل مصدر الطاقة لضمان وصول المكونات الداخلية إلى اتزان حراري مستقر. تعتمد مراقبة درجة الحرارة بدقة على توازن مقاومات الموصلات؛ إذ يؤدي عدم التوازن بين الأسلاك الثلاثة لمستشعر RTD مباشرةً إلى انحراف في قياس درجة الحرارة، بزيادة قصوى قدرها 0.06 درجة مئوية لكل أوم من اختلاف المقاومة.
مرّر كابلات المستشعر دائمًا عبر صوانٍ مخصصة لأجهزة الجهد المنخفض، منفصلة عن خطوط التيار المتردد عالي القدرة. نوصي بتأريض الغلاف المحمي لكابلات RTD عند نقطة واحدة بالقرب من الوحدة لتجنب التيارات الدائرية واقتران الضوضاء عبر الحاجب. تحقّق مرة أخرى من إدخال أطراف التوصيل باستخدام جلبة كبس مناسبة لضمان أفضل تلامس طويل الأمد في اللوحات المعرضة للاهتزاز الشديد.
اعزل جميع مصادر الطاقة الكهربائية التي تغذي حامل PLC وأجهزة الإدخال قبل إدخال أي وحدة NX أو إخراجها أو توصيل أسلاكها. قد يؤدي عدم فصل الطاقة عن نظام التحكم بالكامل إلى حركة غير متوقعة للآلة أو صدمة كهربائية أو تلف دائم في دائرة اتصالات اللوحة الخلفية NX.
ثبّت الوحدة على سكة DIN بمحاذاة الخطاف العلوي للوحدة مع السكة، ثم اضغط إلى الأسفل حتى يُسمع صوت نقرة القفل ويثبت في موضعه بإحكام.
وصّل مستشعرات Pt100/Pt1000 ثلاثية الأسلاك بكتلة أطراف التثبيت اللولبية من خلال إدخال أداة مسطحة الشفرة في فتحة التحرير، ثم إدخال السلك وإزالة الأداة لقفله.
شغّل النظام وراقب مؤشر "TS" على اللوحة الأمامية: يشير الضوء الأخضر الثابت إلى حالة تشغيل طبيعية، بينما تومض المؤشرات الحمراء للإشارة إلى أخطاء تشخيصية مثل انقطاع الأسلاك أو حدوث قصر في دوائر المستشعر.
