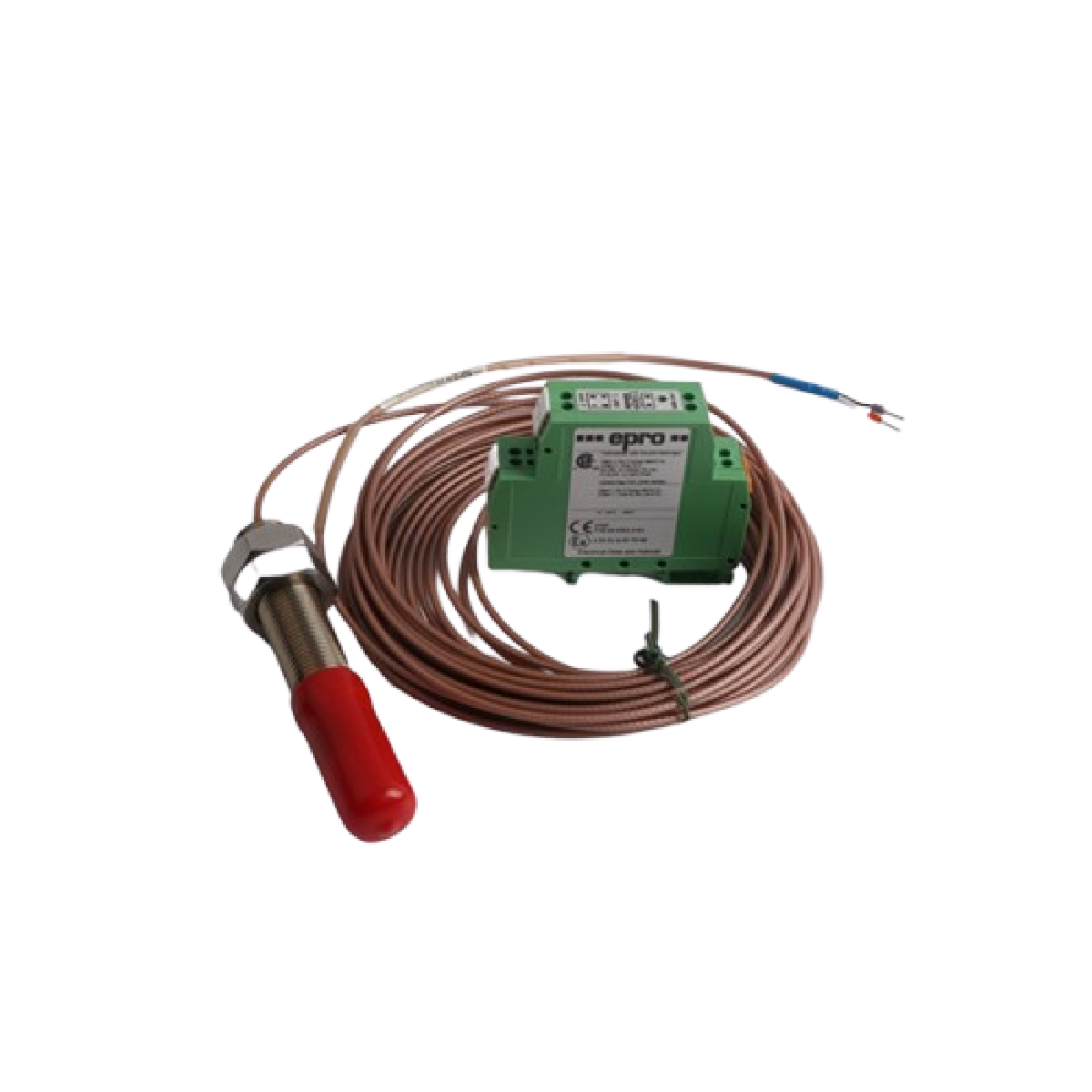

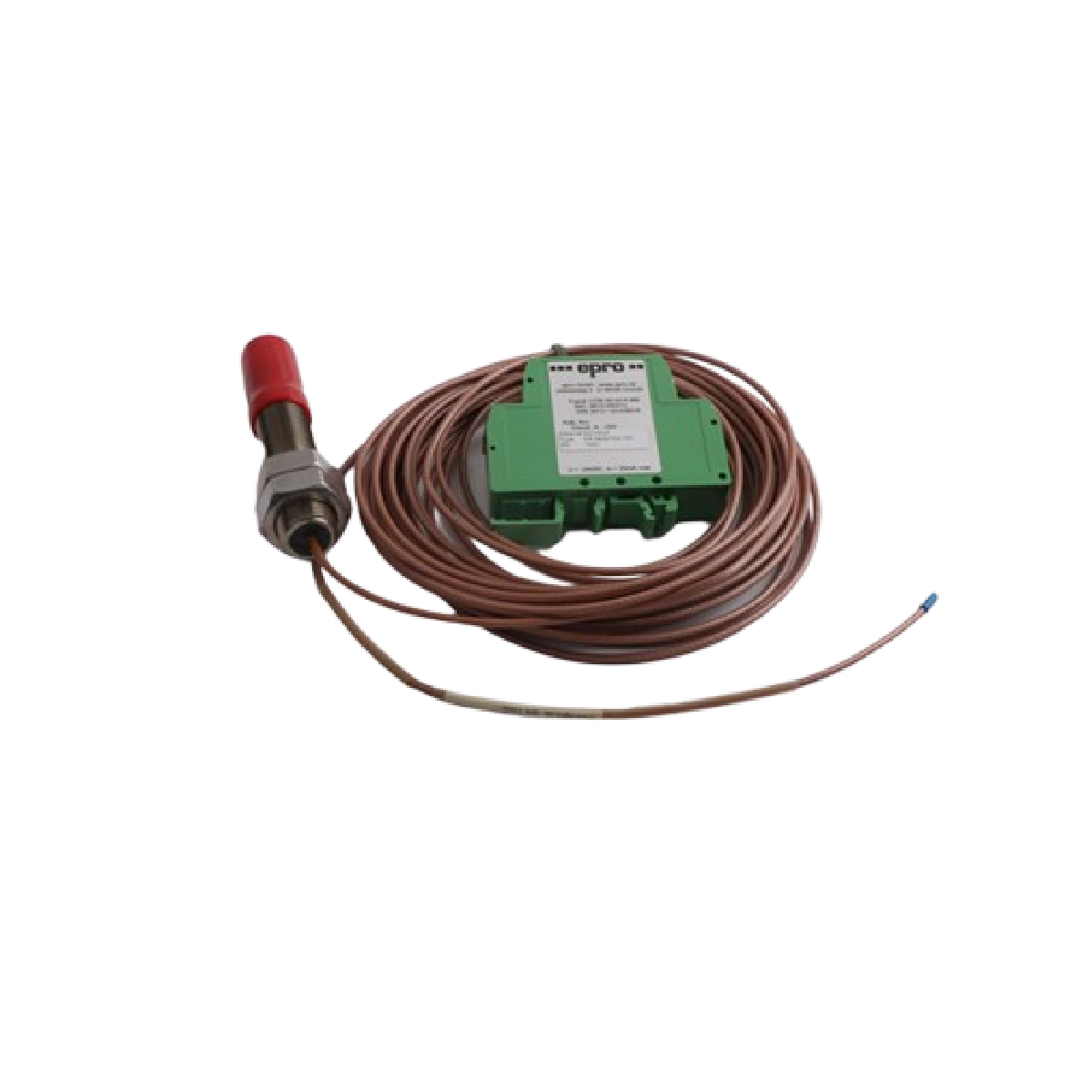

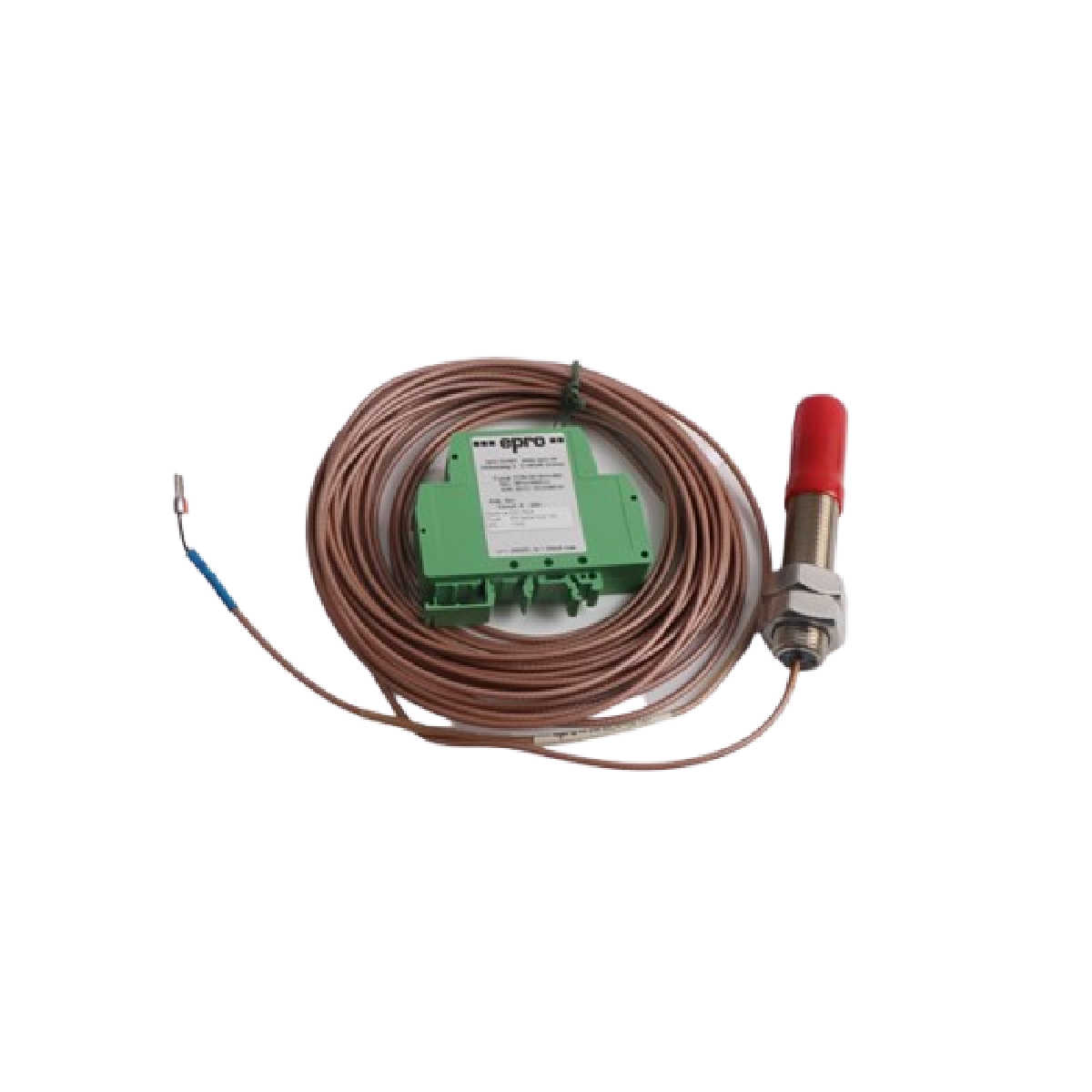

نظام قياس التيار الدوامي 16 مم Emerson Epro PR6424/104-141 CON041

نظرة عامة على المنتج

إن PR6424/104-141 CON041 (PR6424/104-141 CON041) هو مجموعة قياس بالتيار الدوامي مدمجة وعالية الدقة مصممة لبيئات حماية التوربينات الأكثر تطلبًا. يجمع هذا النظام بين مستشعر بقطر 16 مم ومحول إشارة CON041 مخصص لمراقبة اهتزاز العمود، والموضع المحوري، واللامركزية في الأصول الدوارة للخدمة الشاقة مثل التوربينات البخارية، والضواغط عالية الضغط، والمولدات المائية الكبيرة. باستخدام رأس مستشعر أكبر، يحقق النظام نطاق قياس كبيرًا واستقرارًا معززًا مقارنة بالمجسات القياسية. تُعد هذه المجموعة مكونًا حاسمًا في أجهزة الإشراف على التوربينات (TSI)، حيث توفر البيانات في الوقت الفعلي اللازمة لنظام Emerson AMS 6500 لمنع الأعطال الميكانيكية الكارثية وضمان أقصى توافر للمحطة في صناعات مثل توليد الطاقة وتكرير النفط.

التكوين الفني (نظرة متعمقة)

يعمل هذا النظام على مبدأ التيار الدوامي الاستقرائي، حيث يوفر محرك CON041 إثارة عالية التردد لرأس المستشعر مقاس 16 مم.

• بنية مستشعر 16 مم (PR6424): يحدد تكوين "104-141" مستشعرًا متينًا برأس 16 مم، مُحسّنًا لأقطار الأعمدة الكبيرة (أكبر من أو تساوي 80 مم). يوفر قطر الملف الأكبر اختراقًا أعمق للمجال المغناطيسي، وهو أمر ضروري لقياس الاهتزازات عالية السعة أو الإزاحات المحورية الكبيرة.

• منطق محول الإشارة (CON041): يعمل المحول كمعالج عالي السرعة يقوم بإزالة تشكيل تغيرات الممانعة في المستشعر إلى جهد تناظري موحد. يتميز بوقت صعود سريع أقل من 15 ميكروثانية، مما يضمن التقاط حتى العابرات عالية التردد بدقة.

• المرونة البيئية: رأس المستشعر محكم الغلق ومقاوم للضغط حتى 10,000 هكتوباسكال (145 رطل لكل بوصة مربعة)، مما يسمح بالتركيب في مبيتات محامل مشحمة بالزيت المضغوط.

• التكامل المدرع: يشير الرقم "1" في التكوين عادةً إلى كابل مدرع مقوى، مما يوفر حماية ميكانيكية ضد الحواف الحادة والإجهاد المادي في أنظمة الأنابيب الصناعية.

المواصفات الفنية

الأسئلة الشائعة الفنية

س1: لماذا نستخدم مستشعرًا بحجم 16 مم مثل PR6424 بدلاً من مستشعر قياسي بحجم 8 مم؟

ج1: يوفر الرأس بحجم 16 مم نطاق قياس خطي أكبر بكثير (يصل إلى 8.0 مم). هذا أمر حيوي للآلات الكبيرة حيث يتجاوز التمدد الحراري أو "الطفو" المحوري حد 2.0 مم للمستشعرات الأصغر.

س2: ما هي أهمية مادة الهدف لهذا النظام؟

ج2: المستشعرات بالتيار الدوامي حساسة للتوصيلية والنفاذية للمادة الهدف. يتم معايرة هذا النظام في المصنع للفولاذ المغناطيسي الحديدي (42 Cr Mo4). سيتطلب استخدام مواد أخرى تعديلًا في الحساسية في نظام المراقبة.

س3: هل يمكن تركيب CON041 مباشرة على الجهاز؟

ج3: لا، CON041 هو جهاز ذو تصنيف IP20 ويجب تثبيته في صندوق توصيل محمي أو خزانة تحكم باستخدام تركيب سكة DIN القياسي لمنع التلف الناتج عن الرطوبة والغبار.

دليل الهندسة والتركيب

• معايرة جهد الفجوة: بالنسبة لنطاق القياس 8.0 مم، يبلغ مركز الفجوة الهوائية الاسمية حوالي 2.7 مم. أثناء التركيب، اضبط موضع المستشعر حتى يصل جهد خرج CON041 إلى نقطة المنتصف للمنحنى الخطي (عادةً -10 فولت تيار مستمر).

• تشطيب سطح الهدف: لمنع "الانحراف الكهربائي"، يجب أن يكون سطح العمود خاليًا من الخدوش وعلامات الأدوات والبقع المغناطيسية. يوصى بتشطيب سطح بقيمة 1.0 ميكرومتر Ra أو أفضل لقياسات الاهتزاز.

• حماية الكابل: تأكد من تثبيت الكابل المدرع بإحكام ولكن دون سحقه. حافظ على الحد الأدنى لنصف قطر الانحناء لمنع التلف الداخلي للقلب المحوري، وهو أمر بالغ الأهمية للحفاظ على تردد الرنين المضبط للنظام.

المزايا الهندسية

توفر مجموعة PR6424/104-141 CON041 انحرافًا طويل الأمد رائدًا في الصناعة يقل عن 0.3٪، مما يضمن بقاء نظام الحماية الآمن دقيقًا بين عمليات الصيانة الكبرى للمصنع. يوفر تصميم الرأس 16 مم نسبة إشارة إلى ضوضاء فائقة، مما يسمح باكتشاف التغيرات الدقيقة في صحة الماكينة حتى في البيئات عالية الضوضاء الكهربائية بالقرب من المولدات عالية الطاقة. علاوة على ذلك، فإن توافقه التنازلي مع أنظمة Philips epro القديمة يبسط تحديث أجهزة TSI القديمة دون الحاجة إلى تعديلات هيكلية على غلاف الماكينة.
