الشركة المصنعة: Emerson
رقم المنتج: KJ4001X1-CG1 12P1812X042
Country of origin:الولايات المتحدة
نوع المنتج: كتلة أطراف إدخال/إخراج DeltaV
Barcode: 8537101190
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 80ج
Dimensions: 9 سم × 5.3 سم × 4.1 سم
ميناء الشحن: شيامن
الضمان: 12 شهرًا

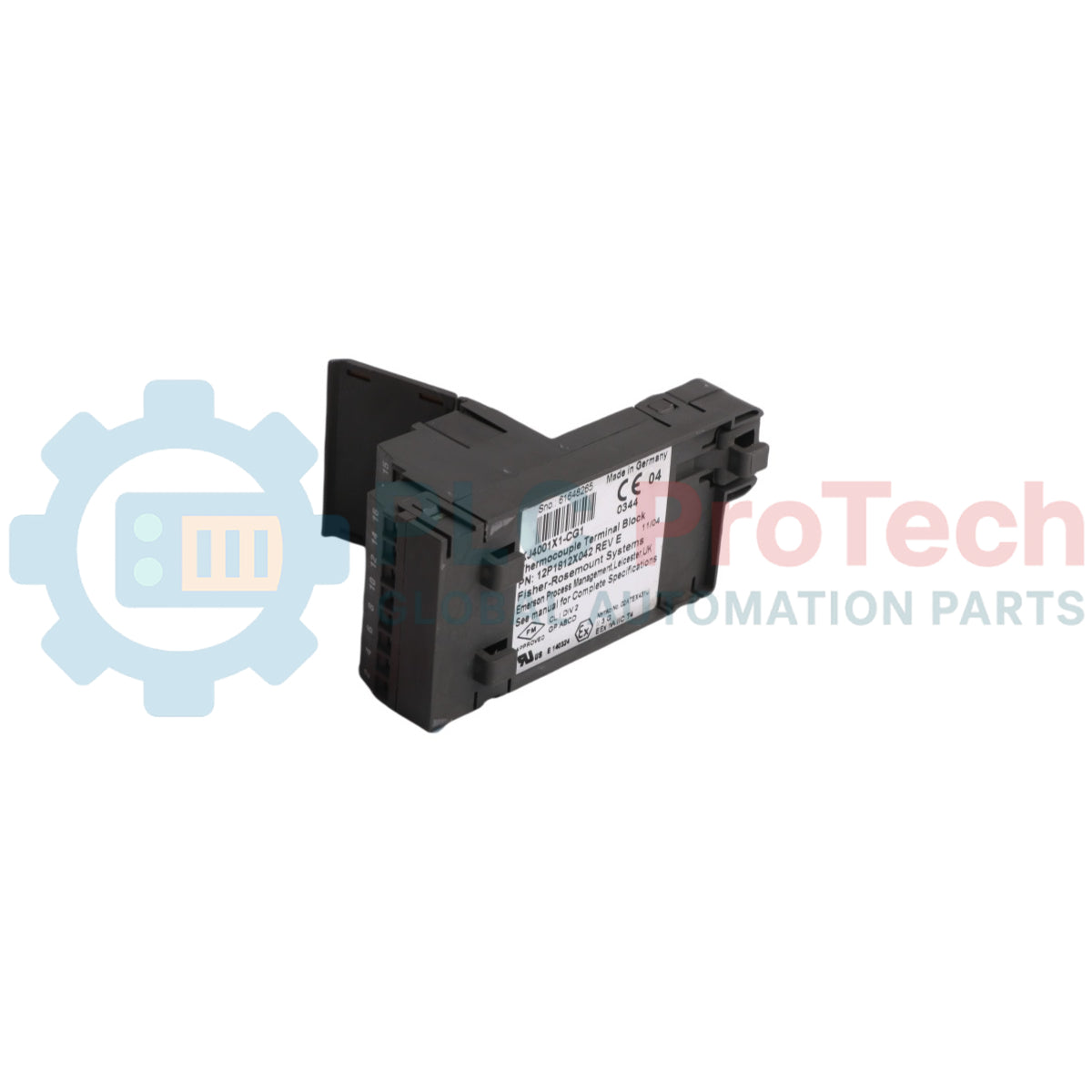

يعمل Emerson KJ4001X1-CG1 كجسر مادي حاسم بين أجهزة القياس الحقلية ونظام التحكم الموزع (DCS) DeltaV. تُثبَّت كتلة التوصيل ذات العرض 8 مباشرةً على حامل واجهة الإدخال/الإخراج، ما يوفر نقطة إنهاء متينة لمختلف أنواع الإشارات. صُمم KJ4001X1-CG1 لبيئات عالية الاعتمادية، مثل مصافي النفط ومصانع المعالجة الكيميائية، ويدعم استراتيجية أجهزة معيارية. تتيح هذه البنية للمهندسين إكمال التوصيلات الحقلية واختبار الحلقات بشكل مستقل عن تركيب بطاقة الإدخال/الإخراج، ما يسرّع جداول التشغيل الأولي بدرجة كبيرة. ويضمن هيكله المتين سلامة الإشارة على المدى الطويل من خلال حماية المكونات الإلكترونية الحساسة من الاهتزاز والإجهادات البيئية.
يستخدم KJ4001X1-CG1 بنية توصيل إضافية متخصصة تلغي الحاجة إلى التوصيلات الداخلية المعقدة داخل الخزانة. تُثبَّت الوحدة بالضغط على الحامل، ما ينشئ اتصالًا كهربائيًا فوريًا بالناقل المحلي.
تدمج Emerson آلية ترميز سلبية في كتلة التوصيل هذه. وتمنع ميزة الأمان هذه إدخال بطاقات إدخال/إخراج غير المتوافقة في فتحة التوصيل، مما يحمي النظام من أضرار الجهد الزائد المحتملة أو عدم تطابق الإشارات أثناء إجراءات الصيانة أو الاستبدال أثناء التشغيل.

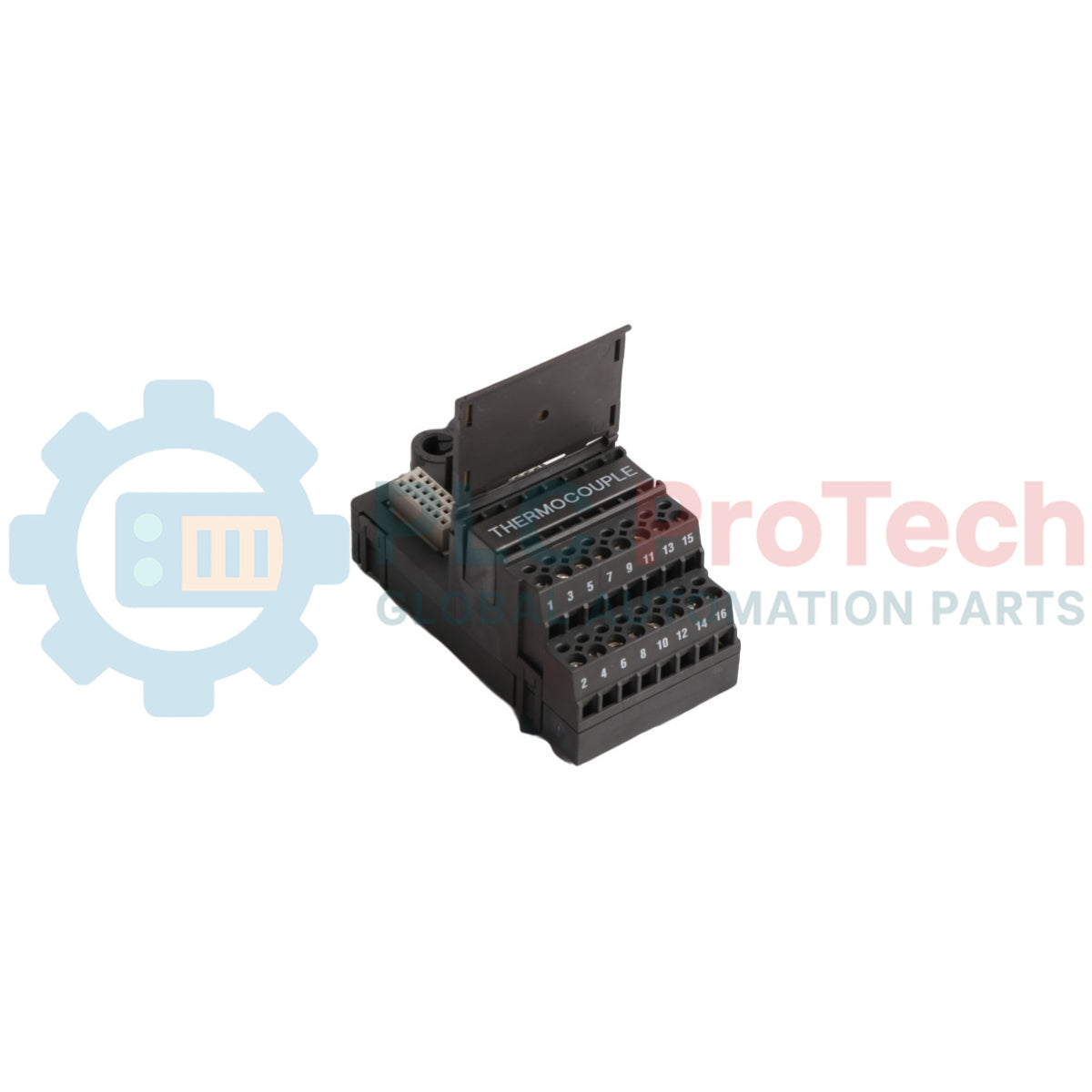

تتميز كتلة التوصيل بـ16 نقطة تثبيت لولبية منفردة (تدعم 8 قنوات). وتستوعب هذه الأطراف نطاقًا واسعًا من مقاييس الأسلاك، كما توفر ضغط تلامس مرتفعًا لمنع انجراف الإشارة الناتج عن التمدد الحراري أو الاهتزازات الصناعية.
| المعلمة | تفاصيل المواصفة |
| رقم الطراز | KJ4001X1-CG1 |
| رقم القطعة | 12P1812X042 |
| توافق النظام | حوامل DeltaV من السلسلة M |
| السعة | بعرض 8 (حتى 16 نقطة توصيل) |
| جهد الإدخال (الحد الأقصى) | 30 VDC |
| التصنيف الحالي | 2A لكل قناة (الحد الأقصى) |
| نطاق مقياس السلك | من 12 AWG إلى 24 AWG |
| درجة حرارة التشغيل | من -40°C إلى 70°C (من -40°F إلى 158°F) |
| درجة حرارة التخزين | من -40°C إلى 85°C (من -40°F إلى 185°F) |
| الرطوبة النسبية | من 5% إلى 95% (من دون تكاثف) |
يجب على العاملين تثبيت KJ4001X1-CG1 بالضغط على حامل واجهة الإدخال/الإخراج قبل تركيب بطاقة الإدخال/الإخراج. تأكد من سماع طقطقة مشابك التثبيت البلاستيكية عند استقرارها في مكانها للتحقق من إحكام التثبيت الميكانيكي.
جرّد الأسلاك الحقلية بطول يقارب 8mm لضمان تلامس كامل داخل الطرف اللولبي من دون ترك نحاس مكشوف. وبالنسبة إلى الإشارات التناظرية، حافظ على سلامة سلك التدريع وأنهِه عند ناقل التأريض المخصص لمنع التداخل الكهرومغناطيسي (EMI).
قبل إدخال بطاقة الإدخال/الإخراج في كتلة التوصيل، تحقق من تطابق علامات الترميز مع نوع البطاقة المحدد (مثل AI أو AO أو DI أو DO). سيؤدي إدخال بطاقة بالقوة في كتلة توصيل غير متطابقة إلى عطل دائم في الأجهزة.
يبرع KJ4001X1-CG1 في أكثر القطاعات الصناعية تطلبًا. إذ يعطي تصميم أجهزته الأولوية لإمكانات «الاستبدال أثناء التشغيل»، ما يتيح للفنيين استبدال بطاقات الإدخال/الإخراج من دون التأثير في التوصيلات الحقلية أو إيقاف القنوات المجاورة. وتقاوم تركيبة مواد 12P1812X042 الأجواء المسببة للتآكل الشائعة في المعالجة الصناعية الثقيلة، مما يضمن بقاء مقاومة تلامس الأطراف عند حد أدنى على مدى عقود من الخدمة. ومن خلال توحيد واجهة التوصيلات، يقلل هذا الطراز من المساحة التي تشغلها الخزانة ويبسط عملية توثيق الحلقات ككل.
السؤال 1: هل يمكنني استخدام KJ4001X1-CG1 مع أجهزة DeltaV من السلسلة S؟
الإجابة 1: لا. صُمم KJ4001X1-CG1 خصيصًا لعامل الشكل الخاص بالسلسلة M. وتستخدم أجهزة السلسلة S طريقة تثبيت مختلفة للحامل وبصمة مختلفة لكتلة التوصيل.
السؤال 2: ما أهمية رقم القطعة 12P1812X042؟
الإجابة 2: بينما يُعد KJ4001X1-CG1 رقم الطراز التجاري، فإن 12P1812X042 هو رقم قطعة التصنيع الداخلي لدى Emerson. ويشير الرقمان إلى مجموعة كتلة التوصيل نفسها ذات العرض 8.
السؤال 3: هل تدعم كتلة التوصيل هذه تكوينات الإدخال/الإخراج الاحتياطية؟
الإجابة 3: هذا الطراز المحدد عبارة عن كتلة قياسية بعرض 8 مخصصة للإدخال/الإخراج أحادي الجانب. وتتطلب التكوينات الاحتياطية عادةً كتلة توصيل احتياطية متخصصة وحامل إدخال/إخراج احتياطيًا مطابقًا.
السؤال 4: كيف أتعامل مع سلك التدريع لحلقات 4-20mA في هذه الكتلة؟
الإجابة 4: ينبغي إنهاء التدريع عند قضيب التأريض المشترك المتوفر على حامل DeltaV أو عند أطراف التدريع المحددة إذا كنت تستخدم حل إنهاء جماعيًا مدمجًا. لا تترك التدريع عائمًا عند الطرفين لتجنب حلقات التأريض.
