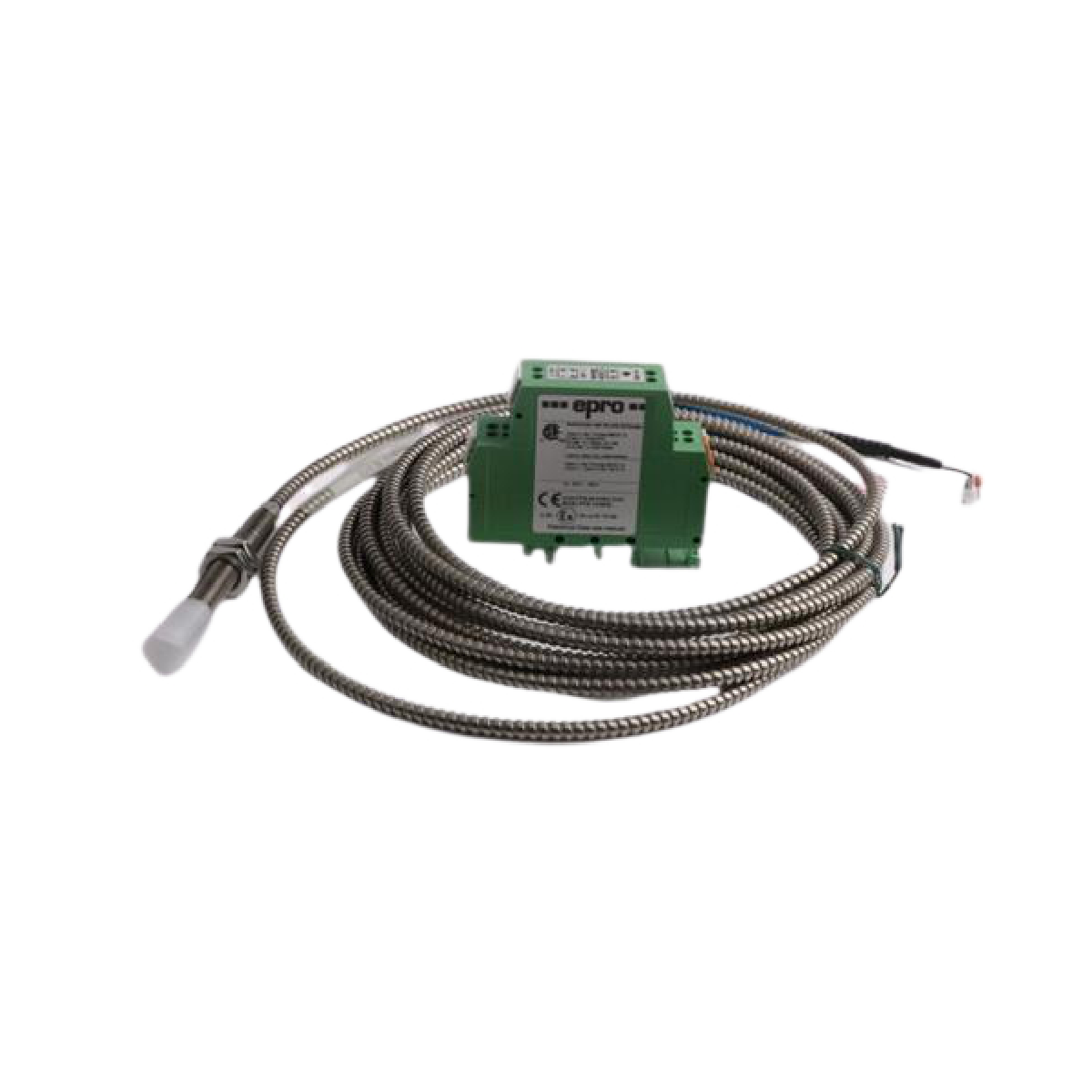

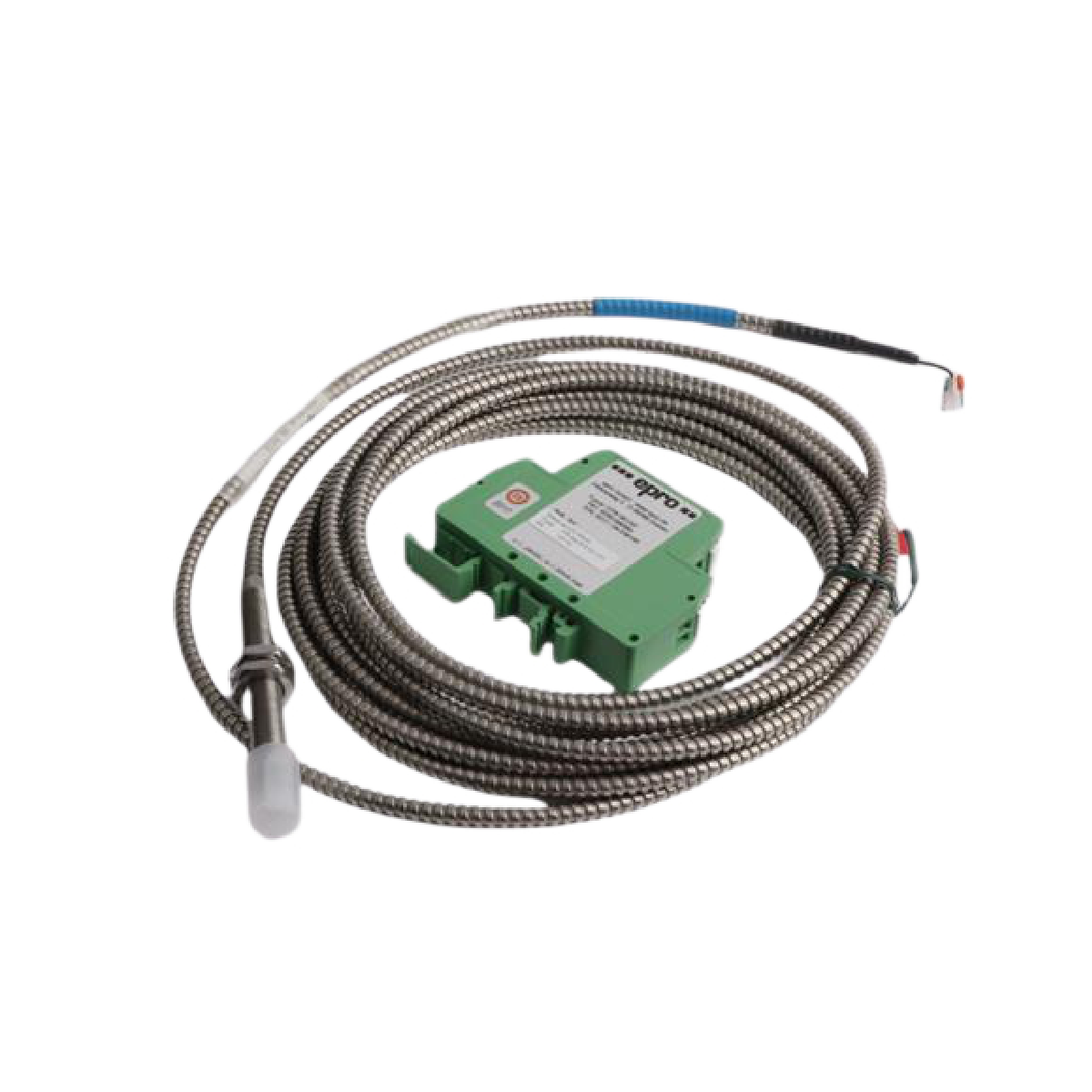

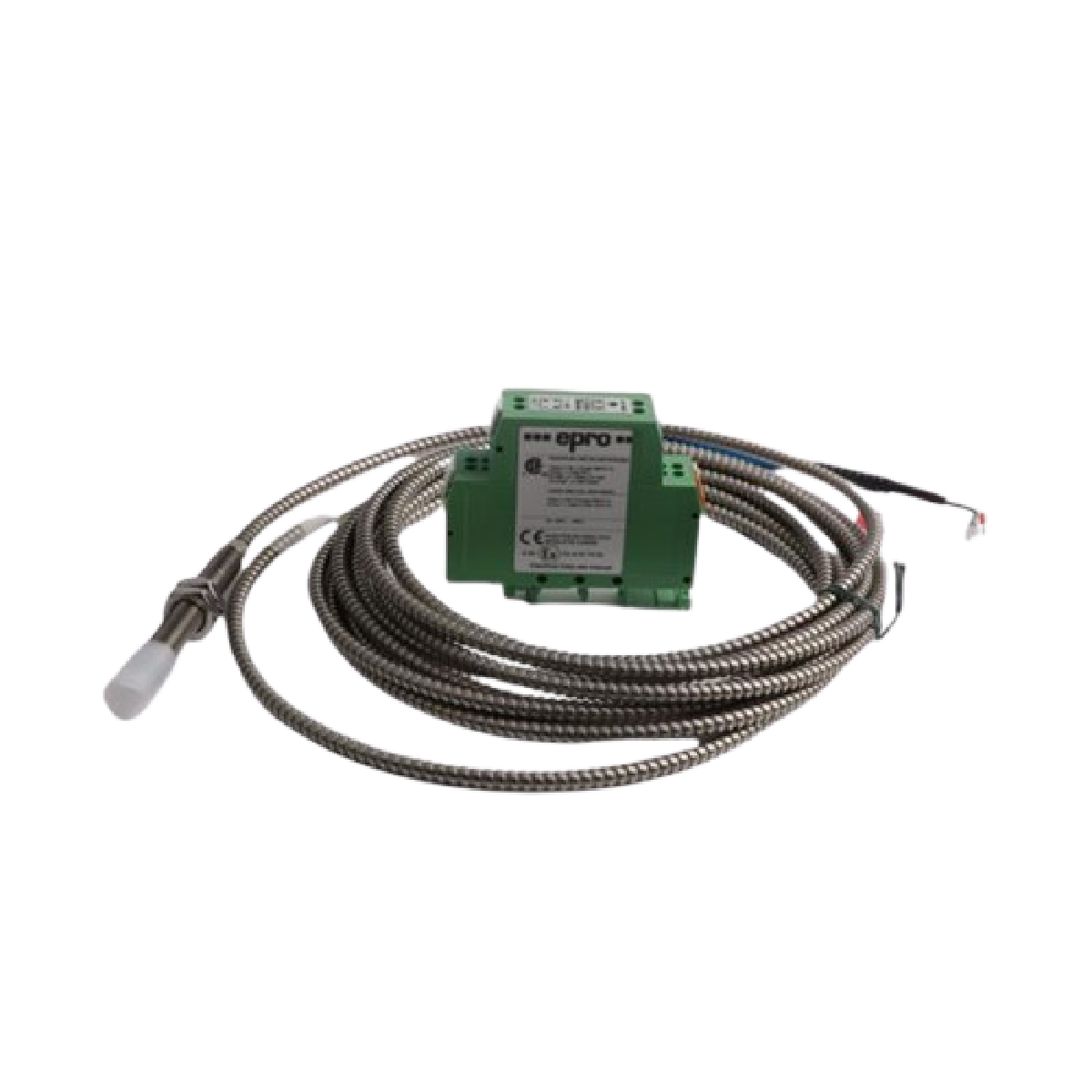

نظام قياس التيار الدوامي Emerson Epro PR6426/010-000 CON021

نظرة عامة على المنتج

إن  PR6426/010-000 CON021 (PR6426/010-000 CON021) هو نظام متخصص لقياس التيارات الدوامية دون تلامس، صُمم لتطبيقات حماية الآلات التوربينية الأكثر تطلبًا. تجمع هذه المجموعة عالية الاعتمادية بين مستشعر إزاحة بقطر 12 مم ومحوّل إشارات متوافق مع قابس Lemo لمراقبة اهتزاز العمود، والموضع المحوري، واللامركزية في توربينات محطات توليد الطاقة، والضواغط عالية السرعة، والمراوح الصناعية. ومن خلال توفير بيانات مستمرة بمستوى الميكرون لأنظمة مثل AMS 6500، يعمل هذا النظام كآلية إنذار مبكر بالغة الأهمية. وتضمن قدرته على العمل في البيئات القاسية، بما في ذلك الزيت عالي الضغط ودرجات الحرارة التي تصل إلى 175 درجة مئوية، سلامة التشغيل وتمنع الأعطال الميكانيكية الكارثية التي تؤدي إلى توقفات غير مخطط لها ومكلفة.

التهيئة الفنية (تحليل معمّق)

يستخدم النظام دائرة حثية ذات معاوقة مطابقة لتحويل الإزاحة الفيزيائية إلى جهد تناظري قياسي.

• رأس المستشعر (PR6426): يتميز بطرف خزفي بقطر 12 مم. ويسمح قطر الطرف الأكبر مقارنةً بالمستشعرات القياسية ذات 8 مم بتوفير مجال مغناطيسي أوسع بكثير ونطاق قياس خطي أكثر متانة، ما يجعله مثاليًا للأعمدة الصناعية كبيرة الحجم.

• محوّل الإشارات (CON021): يعمل كمشغّل عالي التردد ومكيّف للإشارة. وقد صُمم خصيصًا لسلسلة PR642x، ويستخدم قابس Lemo ذاتي القفل لتوصيل المحوّل، بما يضمن وصلة كهربائية مقاومة للاهتزاز.

• الخطية والدقة: صُمم النظام للحفاظ على خطأ خطية أقل من أو يساوي 1.5 بالمئة ضمن نطاق القياس القياسي، مما يوفر الأداء الحتمي المطلوب لأنظمة السلامة المزودة بالأجهزة (SIS).

• الأداء الديناميكي: بفضل نطاق ترددي من 0 إلى 20,000 هرتز وزمن ارتفاع أقل من 15 ميكروثانية، يلتقط CON021 العابرَات الاهتزازية عالية التردد التي غالبًا ما تفوّتُها المحوّلات منخفضة المواصفات.

المواصفات الفنية

الأسئلة الشائعة الفنية

السؤال 1: ما فائدة وصلة قابس Lemo في CON021؟

الإجابة 1: قابس Lemo هو موصل ذاتي القفل يمنع الانفصال العرضي بسبب الاهتزازات العالية للآلة. كما يضمن معاوقة ثابتة عند نقطة التوصيل، وهو أمر حيوي لدقة قياسات التيارات الدوامية.

السؤال 2: هل يمكن استخدام PR6426/010-000 في التطبيقات المغمورة بالزيت؟

الإجابة 2: نعم، فطرف المستشعر محكم الإغلاق ومقاوم للضغط حتى 10 بار عند سطح الاستشعار، مما يجعله مناسبًا للتركيب داخل علب التروس أو المحامل الهيدروديناميكية حيث يكون رذاذ الزيت أو الغمر شائعًا.

السؤال 3: كيف أختار بين نطاقَي الخرج -2 فولت إلى -18 فولت و-4 فولت إلى -20 فولت؟

الإجابة 3: يتحدد ذلك وفق متطلبات بطاقة الإدخال في نظامك المضيف. يدعم CON021 كلا النطاقين، ولكن يجب التأكد من توافق جهد التغذية، مثل -21 فولت إلى -32 فولت لنطاق الخرج من -2 فولت إلى -18 فولت.

دليل الهندسة والتركيب

• ضبط جهد الفجوة: لإجراء قياس دقيق، يجب ضبط فجوة المستشعر عند نقطة "الصفر" في المنحنى الخطي، وهو ما ينتج عادةً خرجًا قدره -10 فولت تيار مستمر عند CON021. استخدم أداة تثبيت مزودة بميكرومتر أثناء التركيب للتحقق من الفجوة قبل إحكام صواميل التثبيت.

• سلامة الكابل: يُعد كابل المستشعر جزءًا متكاملًا من دائرة القياس. لا تقطع الكابل أو تصلْه أو تقصّره، لأن ذلك سيغيّر حث النظام ويُبطل معايرة المصنع.

• الخلوص الجانبي أثناء التركيب: احرص على توفير خلوص أدنى يعادل 1.5 مرة قطر الطرف (نحو 18 مم) عن أي جدران جانبية معدنية، لمنع تأثيرات "التحميل الجانبي" التي تشوّه التدفق المغناطيسي وتؤدي إلى قراءات خاطئة.

المزايا الهندسية

تتميز مجموعة PR6426/010-000 CON021 بثبات حراري فائق واعتمادية من نوع "ركّب وانسَ". ويسمح قطر الطرف البالغ 12 مم بتوفير خلوص فعلي أكبر بين المستشعر والهدف، مما يقلل خطر التلامس الميكانيكي أثناء الاندفاع الشديد للعمود. علاوةً على ذلك، يوفر هيكل CON021 المصنوع من الألومنيوم (LMgSi 0.5 F22) حماية ممتازة من تداخلات الترددات الراديوية والتداخل الكهرومغناطيسي (RFI/EMI)، بما يضمن بقاء إشارات الاهتزاز الحرجة نقية حتى عند تركيب النظام بالقرب من مولدات الجهد العالي أو مشغلات التردد.
