الشركة المصنعة: ProSoft
رقم المنتج: PLX31-EIP-ASCII4
Country of origin:الولايات المتحدة
نوع المنتج: بوابات الاتصالات
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 1500ج
Dimensions: 13.67 × 5.05 × 11.13 سم
ميناء الشحن: شيامن
الضمان: 12 شهرًا

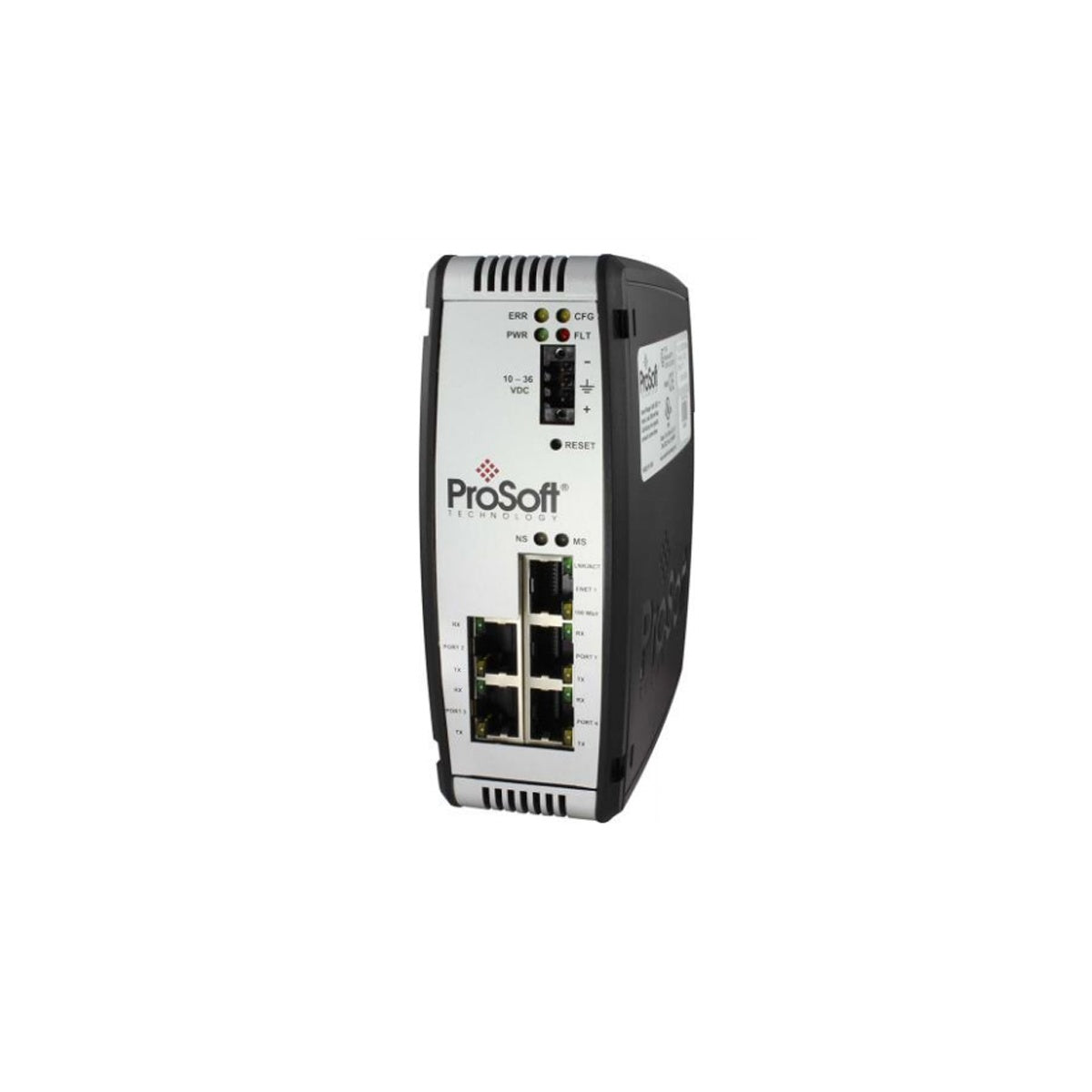

يُعد PLX31-EIP-ASCII4 (PLX31EIPASCII4) بوابة صناعية عالية الأداء مصممة لربط شبكات EtherNet/IP الحديثة بالأجهزة التسلسلية القديمة التي تستخدم ASCII. وفي البيئات ذات الطلب المرتفع، مثل خطوط تجميع السيارات، وخطوط تغليف الأدوية المؤتمتة، ومصانع معالجة الأغذية، تتيح هذه البوابة دمج ماسحات الباركود، وموازين الوزن، وقارئات RFID مباشرةً في بنية التحكم Logix بسلاسة. ومن خلال توفير أربعة منافذ تسلسلية مستقلة، تلغي PLX31-EIP-ASCII4 الحاجة إلى محولات متعددة أحادية المنفذ، مما يقلل المساحة المشغولة داخل الخزانة ويبسط هيكل الشبكة. كما تضمن قدرتها على التعامل مع اتصالات الإدخال/الإخراج عالية السرعة بفاصل RPI يبلغ 5 مللي ثانية وصول البيانات الحيوية إلى وحدة PLC دون تأخير، مما يمنع اختناقات الإنتاج ويقلل فترات التوقف غير المجدولة بفاعلية.
تستخدم البوابة بنية مكدس مزدوج لضمان أقصى توافق ضمن منظومة Rockwell Automation. وهي تدعم كلاً من المراسلة الصريحة (الفئة 3) لتبادل البيانات غير المتزامن، والمراسلة الضمنية (الفئة 1) للتحكم في الوقت الفعلي.
دعم المعالجات المتعددة: تكامل أصلي مع ControlLogix وCompactLogix والمنصات القديمة، بما في ذلك SLC 500 وPLC-5، باستخدام مراسلات PCCC أو CIP.
أداء EtherNet/IP: تدعم ما يصل إلى 4 اتصالات إدخال/إخراج من الفئة 1، بسعات كبيرة لحمولة البيانات (248 بايت للإدخال/الإخراج)، مما يضمن إرسال سلاسل ASCII المعقدة ضمن دورة مسح واحدة.
منطق المنافذ التسلسلية الأربعة: يعمل كل منفذ من المنافذ الأربعة بشكل مستقل، مما يتيح استخدام معدلات باود ومعلمات تأطير مختلفة عبر الأجهزة التسلسلية المتنوعة.
إمكانية التشخيص عن بُعد: تتضمن خادم ويب مدمجاً للتشخيص عن بُعد وفتحة مخصصة لبطاقة SD لنسخ الإعدادات احتياطياً، مما يتيح استبدال الوحدة بسرعة في حالات "التعافي من الكوارث".
| الميزة | المواصفات |
| الطراز | PLX31-EIP-ASCII4 |
| العلامة التجارية | ProSoft Technology |
| المنشأ | الولايات المتحدة الأمريكية |
| المنافذ التسلسلية | 4 منافذ RS-232 / RS-422 / RS-485 |
| مصدر الطاقة | 24 فولت تيار مستمر (نطاق من 10 إلى 36 فولت تيار مستمر) |
| استهلاك التيار | 300 مللي أمبير عند 24 فولت تيار مستمر (610 مللي أمبير كحد أقصى) |
| درجة حرارة التشغيل | من -25 إلى 70 درجة مئوية |
| درجة حرارة التخزين | من -40 إلى 80 درجة مئوية |
| الاهتزاز / الصدمات | 5 G عند 150 هرتز / 15 G أثناء التشغيل |
| الأبعاد (سم) | 13.67 × 5.05 × 11.13 سم |
| وزن الشحن | 1.5 كجم |
هل يمكن لـ PLX31-EIP-ASCII4 الاتصال بعدة وحدات PLC في الوقت نفسه؟
نعم. تدعم البوابة ما يصل إلى 5 اتصالات خادم من الفئة 3، مما يتيح لوحدات تحكم متعددة الاستعلام من البوابة، أو لوحدة تحكم واحدة إدارة منافذ تسلسلية مختلفة عبر مسارات مراسلة منفصلة.
ماذا يحدث إذا استُبدل جهاز تسلسلي بآخر يستخدم معدل باود مختلفاً؟
يمكن ضبط كل واحد من المنافذ الأربعة بشكل مستقل باستخدام برنامج ProSoft Configuration Builder (PCB). ويمكنك تحديث معدل الباود (حتى 115.2 كيلوباود) لمنفذ محدد دون التأثير في استقرار الاتصال للمنافذ الثلاثة الأخرى.
هل تناسب هذه الوحدة الخزائن الخارجية أو غير المكيفة؟
بفضل نطاق درجة حرارة التشغيل الممتد من -25 إلى 70 درجة مئوية، صُممت الوحدة خصيصاً للبيئات الصناعية القاسية التي تشهد دورات حرارية كبيرة، شريطة أن تظل الرطوبة النسبية غير متكثفة.
المتانة البيئية: صُممت PLX31-EIP-ASCII4 لتوفير موثوقية فائقة. وهي حاصلة على تصنيف الصدمات IEC 60068-2-27 (15G أثناء التشغيل) وتصنيف الاهتزاز IEC 60068-2-6 (5G)، مما يجعلها مثالية للتركيب على الآلات التي تتعرض لإجهاد ميكانيكي مرتفع أو بالقرب من معدات دوارة ثقيلة.
الطاقة والتأريض: استخدم دائماً طرف GND المتوفر في موصل الطاقة. وفي البيئات التي تتعرض لتداخل كهرومغناطيسي مرتفع (EMI)، تأكد من تأريض حواجز الكابلات التسلسلية عند نقطة واحدة لمنع حلقات التأريض، مع حماية إشارات RS-232/485 الحساسة من التشويش.
إعداد RPI: على الرغم من أن البوابة تدعم فاصل الحزم المطلوب (RPI) البالغ 5 مللي ثانية، ينبغي على المهندسين موازنة إعداد RPI مع معدل الباود الفعلي للأجهزة التسلسلية. فإعداد RPI أسرع بكثير من سرعة الإرسال التسلسلي لا يوفر أي فائدة للبيانات، بل يزيد الحمل غير الضروري على الشبكة.
