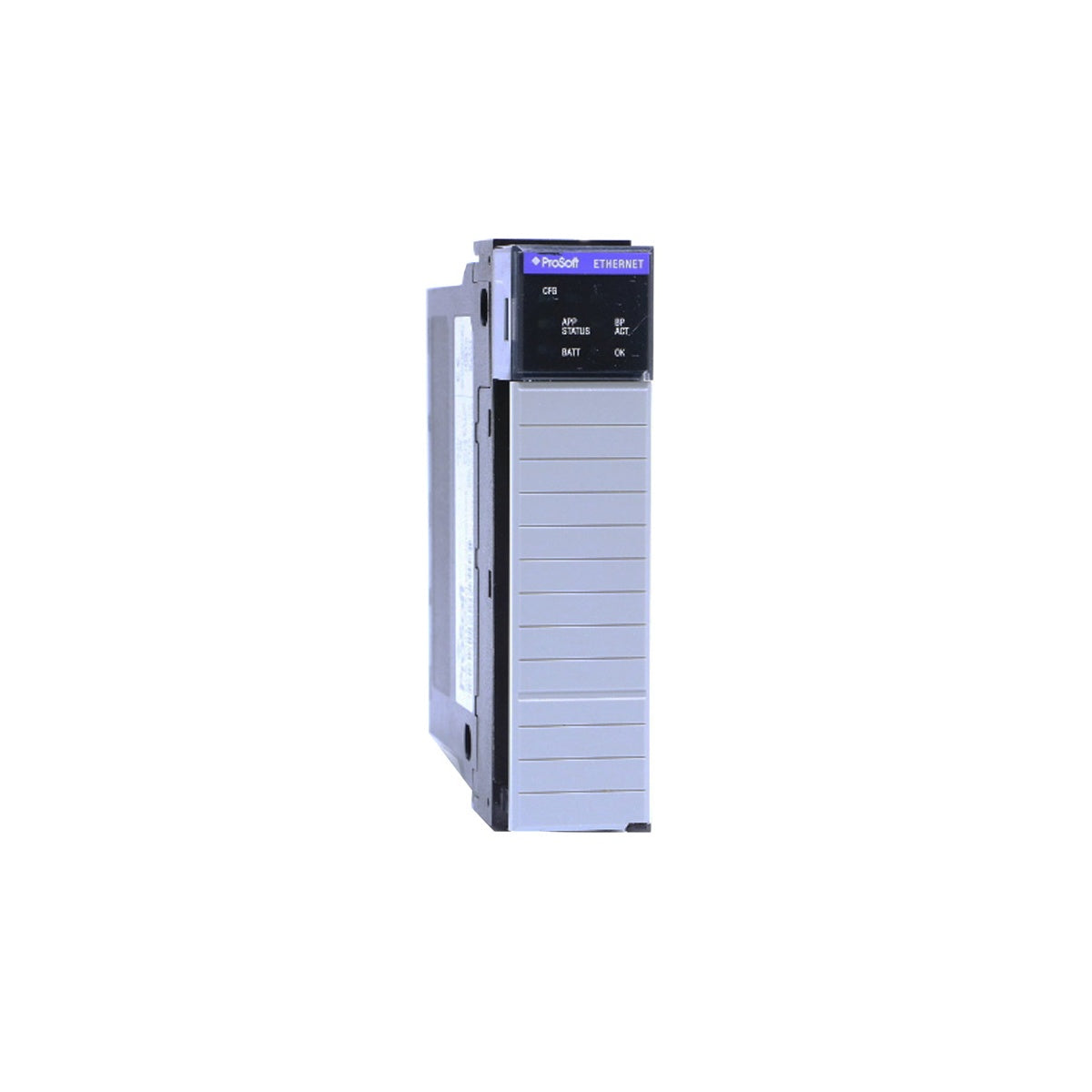

وحدة اتصالات Modbus TCP/IP ‏MVI56-MNET ProSoft

نظرة عامة على الوحدة

تعمل  MVI56-MNET (MVI56MNET) كجسر أساسي بين لوحات التوصيل الخلفية Rockwell Automation ControlLogix وشبكات Schneider Electric أو الشبكات الأخرى المتوافقة مع Modbus TCP/IP. صُممت وحدة الواجهة هذه لبيئات تتطلب موثوقية عالية، مثل مصافي النفط ومحطات توليد الطاقة وعمليات التعدين واسعة النطاق، وتتيح لمعالج ControlLogix الاتصال بسهولة بخوادم وعملاء Modbus TCP/IP. ومن خلال تسهيل نقل البيانات ثنائي الاتجاه بسلاسة، تقلل  MVI56-MNET من تعقيد التكامل وتخفض بدرجة كبيرة احتمالية توقف النظام، بفضل توفير تشخيصات فورية واستقرار قوي للشبكة.

التهيئة الفنية

تعمل  MVI56-MNET كمكوّن أحادي الفتحة في اللوحة الخلفية، وتستمد الطاقة مباشرة من حامل ControlLogix. وتدعم بنيتها نمطي العميل (الرئيسي) والخادم (التابع) في الوقت نفسه، ما يتيح للوحدة بدء الأوامر إلى الأجهزة البعيدة، مع الاستجابة في الوقت ذاته للطلبات الواردة من نظام SCADA أو HMI مركزي.

• دعم البروتوكول: تنفيذ كامل لبروتوكول Modbus TCP/IP باستخدام المنفذ القياسي 502.

• السعة: تدعم ما يصل إلى 5,000 كلمة من ذاكرة قاعدة البيانات الداخلية لعمليات تعيين البيانات واسعة النطاق.

• الاتصال: مزوّدة بمنفذ إيثرنت RJ45 قياسي من نوع 10/100 Base-T للاتصالات الصناعية عالية السرعة.

• التفاعل مع اللوحة الخلفية: يضمن نقل البيانات عالي السرعة عبر تقنية Block Transfer أو Side-Connect الحد الأدنى من زمن التأخير بين الوحدة ووحدة المعالجة المركزية.

المواصفات التفصيلية

الاستفسارات الفنية الشائعة

هل تدعم MVI56-MNET اتصالات متعددة بالعملاء في الوقت نفسه؟

نعم، صُممت الوحدة للعمل كخادم يدعم اتصالات متزامنة متعددة مع العملاء. ويسمح ذلك لأجهزة مختلفة، مثل واجهات HMI ووحدات PLC الزائدة، بالوصول إلى البيانات من الوحدة في الوقت نفسه من دون تراجع في الأداء.

هل يمكن استخدام هذه الوحدة في هيكل إدخال/إخراج بعيد؟

لا، يجب تثبيت MVI56-MNET في هيكل ControlLogix المحلي الذي يحتوي على وحدة المعالجة المركزية، أو توصيلها عبر جسر عالي السرعة. فهي تعتمد على اتصالات محددة عبر اللوحة الخلفية، ولا تكون مدعومة عادةً في تكوينات الإدخال/الإخراج البعيدة القياسية.

ما الفرق الأساسي بين MVI56-MNET وMVI56E-MNET؟

يشير الحرف "E" في الإصدار الأحدث إلى كلمة Enhanced، أي مُحسَّن. وبينما تُعد MVI56-MNET القياسية حلاً موثوقاً قديماً، يتضمن الإصدار المحسَّن ميزات إضافية، مثل خادم ويب للتشخيص وتهيئة مبسطة عبر منفذ الإيثرنت بدلاً من منفذ وحدة التحكم.

دليل الهندسة والتركيب

• الإدارة الحرارية: تأكد من تركيب هيكل ControlLogix بشكل رأسي للسماح بالحمل الحراري الطبيعي. وفي الحوامل عالية الكثافة التي تتجاوز فيها درجة الحرارة المحيطة 50 درجة مئوية، اترك فجوة بمقدار فتحة واحدة بين MVI56-MNET والوحدات المنتجة للحرارة العالية، مثل بطاقات خرج التيار المتردد ذات الجهد العالي، لمنع ارتفاع الحرارة الموضعي.

• التأريض والحماية: استخدم كابلات زوجية مجدولة ومحمية (STP) من الفئة 5e أو أفضل لجميع مسارات الإيثرنت. وتأكد من توصيل حماية RJ45 بشكل صحيح بالمفتاح الصناعي لتقليل التداخل الكهرومغناطيسي (EMI) في البيئات عالية الاهتزاز والمليئة بالضوضاء الكهربائية.

• اتساق البرنامج الثابت: قبل بدء التشغيل، تحقق من توافق إصدار البرنامج الثابت للوحدة مع إصدار RSLogix 5000 أو Studio 5000 المستخدم. وسيؤدي استخدام أحدث ملف تعريف إضافي (AOP) إلى تبسيط عملية التكامل وتعيين الإدخال/الإخراج بدرجة كبيرة.
