الشركة المصنعة: ProSoft
رقم المنتج: MVI69-MCM
Country of origin:الولايات المتحدة
نوع المنتج: وحدة واجهة شبكة Modbus رئيس/تابع
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 500ج
ميناء الشحن: شيامن
الضمان: 12 شهرًا

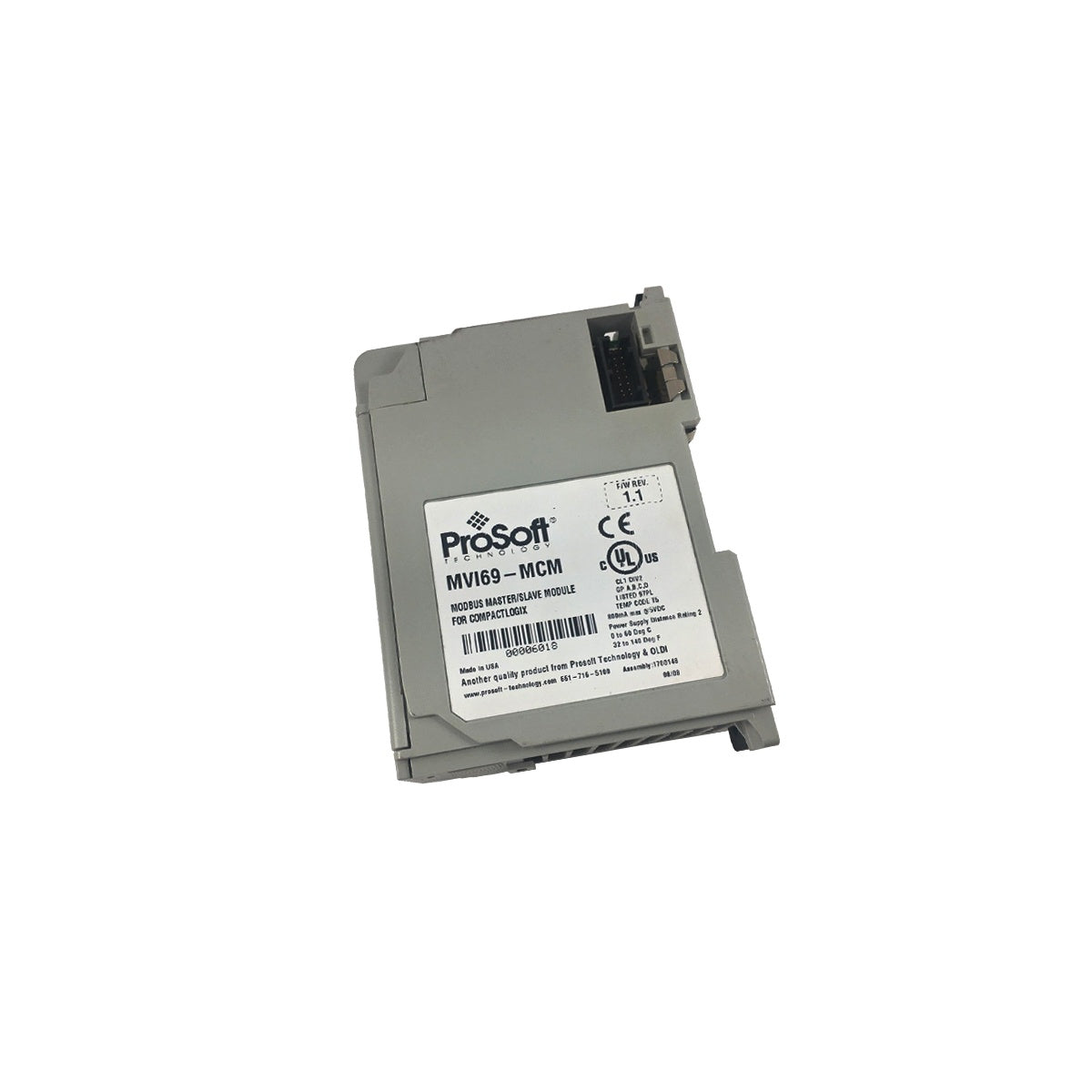

يعمل MVI69-MCM كجسر اتصال قوي، مما يسمح لمعالجات Rockwell Automation CompactLogix بالاتصال بسلاسة مع الأجهزة المتوافقة مع Modbus. تعمل هذه الوحدة كـ "بوابة" في اللوحة الخلفية 1769، مما يتيح لوحدة التحكم المنطقية القابلة للبرمجة (PLC) العمل إما كوحدة رئيسية (Modbus Master) أو وحدة تابعة (Modbus Slave) لبروتوكول Modbus. من خلال دمج هذه الوحدة، يمكن للمهندسين سحب البيانات أو إرسال الأوامر بسهولة إلى عدادات الطاقة، ومحركات الأقراص ذات التردد المتغير (VFDs)، والمحولات الشمسية، ومعدات RTU المتنوعة. يتفوق MVI69-MCM في بيئات التحكم الموزعة حيث يتطلب الاتصال التسلسلي عبر مسافات طويلة، مما يوفر بديلاً فعالاً من حيث التكلفة لاستبدال الأجهزة التسلسلية القديمة بنظائرها القائمة على الإيثرنت.
تتميز الوحدة بمنفذي تطبيق تسلسليين مستقلين (P1 و P2). يعمل كل منفذ بشكل مستقل، مما يعني أنه يمكنك تكوين المنفذ 1 كوحدة Modbus رئيسية لاستطلاع أجهزة المجال، بينما تقوم في الوقت نفسه بتكوين المنفذ 2 كوحدة Modbus تابعة لتوفير البيانات لنظام SCADA أو HMI تابع لجهة خارجية.
يظهر MVI69-MCM لمعالج CompactLogix كوحدة إدخال/إخراج قياسية. يستخدم عمليات نقل كتل فعالة لنقل ما يصل إلى 5000 سجل من بيانات Modbus بين قاعدة بيانات الوحدة الداخلية وعلامات التحكم في PLC، مما يضمن تحديثات البيانات عالية السرعة دون استنزاف عبء الاتصال لوحدة المعالجة المركزية.
لحماية رف CompactLogix من الضوضاء الكهربائية الصناعية وحلقات التأريض، يتميز كلا منفذي التطبيق بعزل بصري 500 فولت عن اللوحة الخلفية. يضمن هذا الحماية على مستوى الأجهزة أن اندفاع التيار على كابل RS-485 طويل في المجال لن يؤدي إلى تلف معالج PLC باهظ الثمن أو الوحدات الأخرى في الهيكل.
| المعلمة | المواصفات |
| الحمل الحالي للوحة الخلفية | 800 مللي أمبير كحد أقصى عند 5 فولت تيار مستمر |
| تصنيف المسافة | 2 فتحة (تتطلب تركيبات L43/L45 أول فتحتين) |
| منافذ الاتصال | 2 تطبيق (P1, P2) + 1 تكوين (CFG) |
| المعايير التسلسلية | RS-232, RS-422, و RS-485 (يمكن تحديدها بواسطة وصلة Jumper) |
| العزل | عزل بصري 500 فولت (اللوحة الخلفية للاتصالات) |
| درجة حرارة التشغيل | 0 درجة مئوية إلى 60 درجة مئوية (32 درجة فهرنهايت إلى 140 درجة فهرنهايت) |
| البروتوكولات المدعومة | Modbus RTU و Modbus ASCII |
| سعة البيانات | ما يصل إلى 5000 سجل 16 بت |
يحتوي MVI69-MCM على تصنيف مسافة 2. وهذا يعني أن الوحدة يجب أن تُركب ضمن فتحتين من مصدر طاقة CompactLogix. بالنسبة لوحدات التحكم عالية الأداء L43 و L45، ضع هذه الوحدة دائمًا في أول فتحتين متاحتين في ناقل 1769 لضمان تيار كافٍ للحمل 800 مللي أمبير.
قبل إدخال الوحدة في الرف، اضبط وصلات Jumper المادية الموجودة على جانب لوحة الدوائر المطبوعة (PCB) لتتوافق مع معيار الاتصال الخاص بك. لشبكات RS-485 (سلكين) المتسلسلة، تأكد من توصيل وصلات الإنهاء إذا كانت الوحدة في نهاية مسار الكابل الفعلي لمنع انعكاس الإشارة.
استخدم كابل التكوين RJ45 إلى DB9 للاتصال بمنفذ "CFG". استخدم برنامج ProSoft Configuration Builder (PCB) لمراقبة إحصائيات المنفذ في الوقت الفعلي. هذا المنفذ هو RS-232 بشكل صارم ويوفر "نافذة" على حركة مرور Modbus، مما يسمح لك بتحديد أخطاء CRC أو مشكلات المهلة دون مقاطعة تطبيق PLC الرئيسي.
يُعد MVI69-MCM حلاً مُثبتًا ميدانيًا لإطالة عمر البنية التحتية القائمة على الاتصال التسلسلي. تتيح قدرته على دعم ما يصل إلى 100 أمر لكل منفذ إدارة مجموعات الأدوات عالية الكثافة. نظرًا لأن الوحدة تتعامل مع مكدس بروتوكول Modbus داخليًا، فإن منطق PLC يظل نظيفًا - يحتاج المهندسون فقط إلى التفاعل مع علامات البيانات البسيطة بدلاً من كتابة رمز معقد للتعامل مع بتات الاتصال التسلسلي. يضمن هذا "التفريغ" لإدارة البروتوكول أوقات مسح متسقة حتى مع نمو شبكة أجهزة المجال الخاصة بك.
س1: هل يمكنني استخدام المنفذ 1 لـ RS-232 والمنفذ 2 لـ RS-485 في نفس الوقت؟
ج1: نعم. كلا المنفذين مستقلان تمامًا. يمكنك مزج الطبقات المادية ومعدلات الباود لكل منفذ طالما أن الوصلات الداخلية مضبوطة بشكل صحيح لكل قناة على حدة.
س2: ما هو الغرض من مؤشر LED "البطارية"؟
ج2: يراقب مؤشر LED الخاص بالبطارية صحة بطارية الليثيوم الداخلية المستخدمة للحفاظ على تكوين الوحدة وقاعدة بياناتها أثناء دورات التشغيل. إذا تحول هذا المؤشر إلى اللون الأحمر، فاستبدل البطارية على الفور لتجنب فقدان البيانات أثناء انقطاع التيار الكهربائي.
س3: هل تدعم هذه الوحدة بروتوكول Modbus TCP/IP؟
ج3: لا. MVI69-MCM هو وحدة تسلسلية (RTU/ASCII) بحتة. للاتصال بـ Modbus TCP/IP عبر الإيثرنت، ستحتاج إلى وحدة MVI69-MNET.
س4: كيف أتعامل مع اتصال RS-422 رباعي الأسلاك بهذه الوحدة؟
ج4: اضبط وصلات المنفذ على وضع RS-422. يوفر محول RJ45 إلى DB9 المرفق المسامير الضرورية لإشارات TX+ و TX- و RX+ و RX-. تأكد من تأريض درعك من طرف واحد فقط لمنع حلقات التأريض.
