الشركة المصنعة: ProSoft
رقم المنتج: MVI56-MCMR
Country of origin:الولايات المتحدة
نوع المنتج: وحدة اتصال Modbus مع كتلة بيانات مخفضة
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 2000ج
ميناء الشحن: شيامن
الضمان: 12 شهرًا

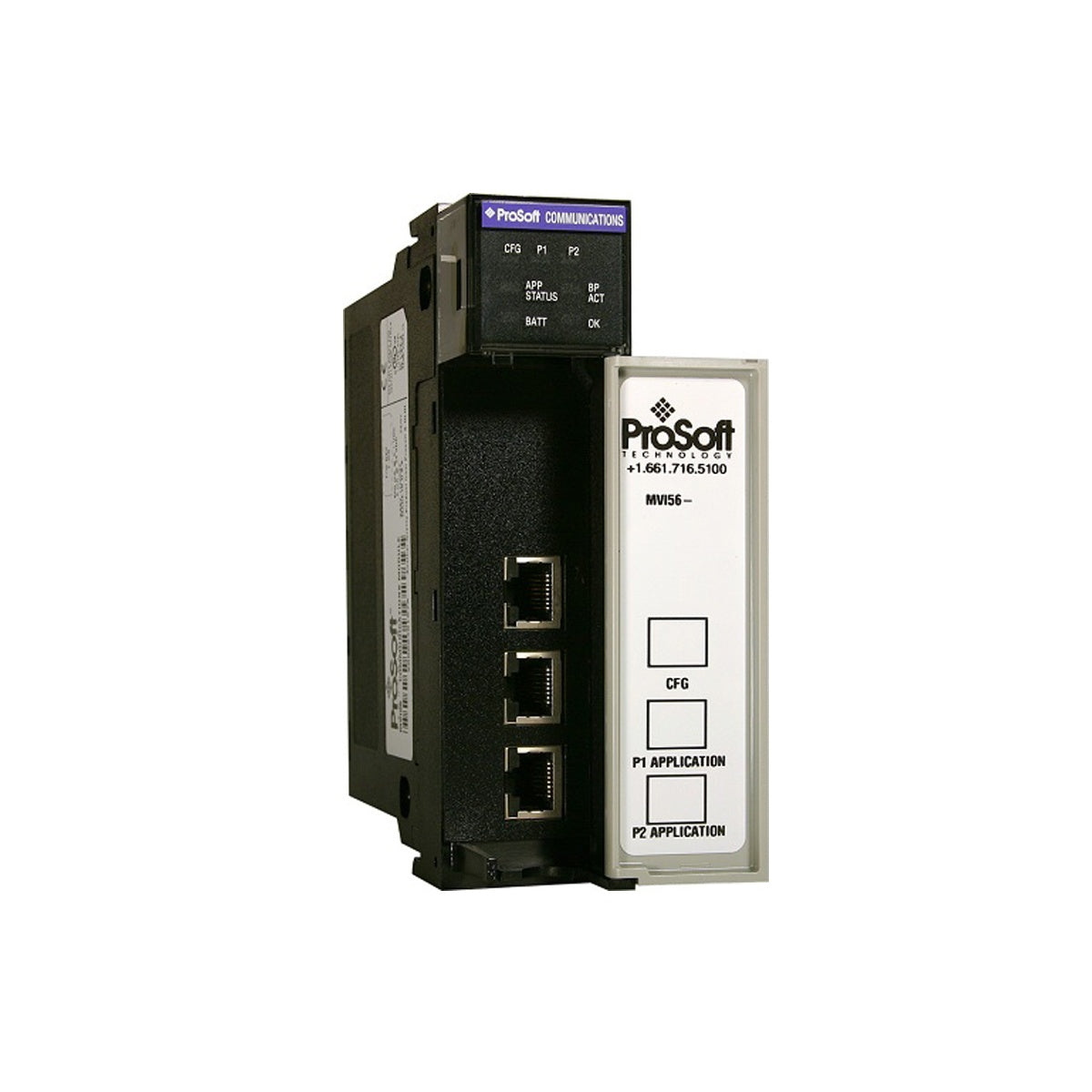

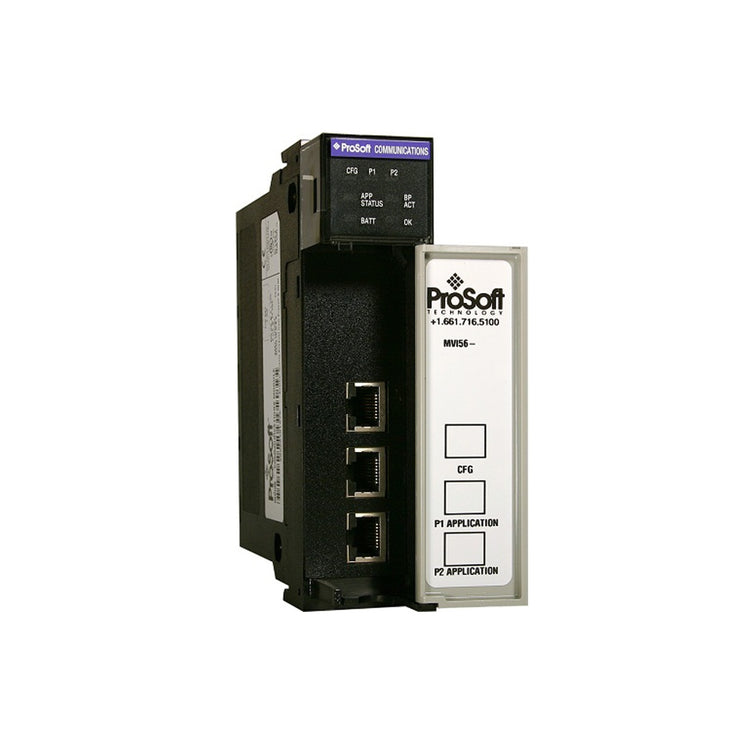

يُعد MVI56-MCMR (MVI56MCMR) وحدة اتصال Modbus Master/Slave متخصصة مصممة خصيصًا لمنصات ControlLogix التي تتطلب نقل بيانات محسن عبر اللوحة الخلفية. في البيئات الصناعية المعقدة مثل منصات النفط البحرية، ومحطات الطاقة الآلية، ومرافق معالجة المعادن، تُعتبر عرض النطاق الترددي للوحة الخلفية موردًا ثمينًا. يعالج MVI56-MCMR هذا الأمر من خلال استخدام هيكل "كتلة بيانات مخفضة"، مما يسمح للوحدة بالعمل بفعالية في رفوف الإدخال/الإخراج البعيدة عبر ControlNet أو EtherNet/IP حيث قد تفشل الاتصالات الكبيرة أو تسبب تأخيرًا. من خلال ضمان تدفق بيانات مستمر بين أجهزة Modbus التسلسلية ومعالج Allen-Bradley، تمنع هذه الوحدة اختناقات الاتصال وتحمي وقت تشغيل العمليات الحيوية.
يتميز MVI56-MCMR بمنفذين تسلسليين مستقلين، قادرين على تشغيل أوامر Modbus مختلفة أو معدلات باود مختلفة في نفس الوقت. تقوم قاعدة بياناته الداخلية بالربط مباشرة بذاكرة معالج ControlLogix، وتدعم حتى 5000 كلمة من البيانات.
نقل محسن: يشير تعيين "MCMR" إلى قدرته على التفاعل مع وحدة المعالجة المركزية باستخدام كتل إدخال/إخراج أصغر (عادة 40، 60، أو 120 كلمة)، مما يجعله الخيار القياسي لتركيبات الرفوف البعيدة.
تنوع البروتوكول: يدعم بالكامل أوضاع Modbus RTU وASCII. يوفر معالجة أصلية للبيانات العائمة، الضرورية لأجهزة قياس التدفق ومحللات الطاقة، مع دعم محدد لتطبيقات Enron وDaniel.
وظائف المنفذين المزدوجين: يعمل كلا المنفذين بشكل مستقل كـ Master أو Slave، مما يسمح للوحدة بالعمل كمركز بيانات بين الأجهزة الميدانية القديمة وأنظمة SCADA الحديثة.
| التفصيل | المواصفة |
| النموذج | MVI56-MCMR |
| العلامة التجارية | ProSoft Technology |
| المنشأ | الولايات المتحدة الأمريكية |
| تيار اللوحة الخلفية | 800 مللي أمبير عند 5 فولت تيار مستمر؛ 3 مللي أمبير عند 24 فولت تيار مستمر |
| درجة حرارة التشغيل | 0 إلى 60 درجة مئوية |
| درجة حرارة التخزين | -40 إلى 85 درجة مئوية |
| أوضاع Modbus | RTU (ثنائي) وASCII |
| معدل الباود | 110 إلى 115,200 باود |
| الرطوبة النسبية | 5% إلى 95% (غير مكثفة) |
| الصدمات / الاهتزاز | 30 ج (تشغيل) / 5 ج عند 10 إلى 150 هرتز |
| وزن الشحن | 2.0 كجم |
ما هي الميزة الأساسية لإصدار MCMR مقارنة بالإصدار القياسي MVI56-MCM؟
تم تصميم إصدار MCMR لتطبيقات الهيكل البعيد. غالبًا ما تتطلب الوحدات القياسية علامات إدخال/إخراج مجدولة كبيرة تتجاوز قدرة وصلات الجسر البعيدة. يستخدم MCMR كتل بيانات أصغر يمكن إدارتها لضمان اتصال مستقر عبر جسور الشبكة.
كيف تتعامل الوحدة مع بيانات عداد التدفق عالية الدقة؟
توفر دعمًا مدمجًا للأعداد العائمة. يمكنك تكوين الوحدة لتبديل البايتات أو الكلمات لتتناسب مع متطلبات أجهزة محددة مثل حواسيب التدفق Daniel أو Enron دون الحاجة لكتابة منطق سلم معقد.
ماذا يجب أن أتحقق منه إذا كان مؤشر LED "ERR" يومض باللون الأحمر؟
يشير هذا عادةً إلى عدم تطابق في التكوين أو انتهاء مهلة الاتصال في أحد المنافذ. تحقق من أن معدل الباود، التماثل، ومعرفات العبد في ملف التكوين تطابق تمامًا أجهزة الحقل.
اعتبارات الرف البعيد: عند تثبيت MVI56-MCMR في هيكل بعيد، تأكد من تكوين محول ControlNet أو EtherNet/IP لدعم حجم الكتلة المحدد في تكوين الوحدة. سيؤدي عدم تطابق حجم الكتلة إلى ظهور خطأ في تكوين الإدخال/الإخراج في RSLogix 5000.
حماية المنفذ التسلسلي: لشبكات RS-485 متعددة النقاط في مناطق التعدين عالية الاهتزاز أو المناطق الصناعية الثقيلة، استخدم كابل ملتوي معزول عالي الجودة. دائمًا قم بإنهاء العقدة الأخيرة في الشبكة بمقاوم 120 أوم لمنع انعكاسات الإشارة التي تسبب فقدان بيانات متقطع.
استخدام منفذ CFG: منفذ التكوين RJ45 هو RS-232 فقط. استخدم دائمًا الكابل المرفق من ProSoft للتشخيصات. لا تقم بتوصيل كابل إيثرنت عادي بهذا المنفذ، فقد يسبب ذلك تلفًا كهربائيًا في UART الاتصال.
