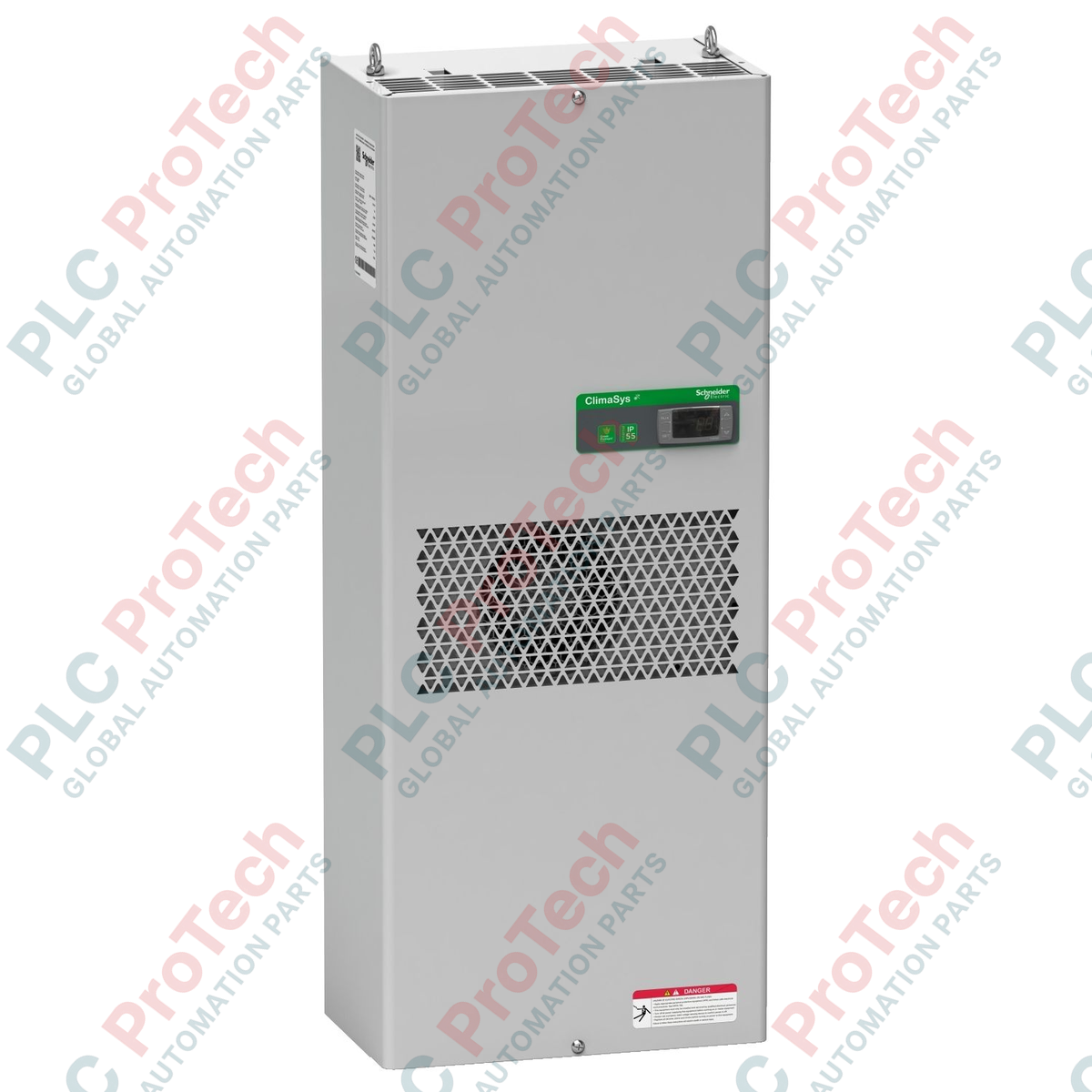

شنييدر إلكتريك NSYCU2K وحدة تبريد نشطة لغلاف ClimaSys CU

نظرة عامة

يعد جهاز التحكم في مناخ الحاويات الإلكترونية NSYCU2K من Schneider Electric جهازًا ثقيل الاستخدام للتركيب الجانبي ينتمي إلى عائلة منتجات ClimaSys CU المتخصصة. مصمم للحفاظ على استقرار حراري صارم داخل خزائن كهربائية محكمة الإغلاق، يقدم هذا النظام المعتمد على الضاغط قدرة تبريد اسمية تبلغ 2000 W وفقًا لمعايير التصنيف القياسية L35-L35. في بيئات العمليات المتقلبة مثل تكرير النفط والغاز، ومحطات توليد الطاقة الحرارية، ومصانع معالجة المواد الآلية، تؤدي الجيوب الحرارية الزائدة مباشرة إلى تعطل مبكر أو فشل دائم لوحدات التحكم المنطقية القابلة للبرمجة عالية الكثافة، ومحركات التردد المتغير، ولوحات النظام الخلفية. يقلل NSYCU2K من هذه المخاطر الهيكلية عن طريق استخراج الحرارة الداخلية بقوة مع الحفاظ على حاجز بيئي مستمر. يعزل تصميم الدائرة ذات الحلقة المزدوجة الهواء المصنع الملوث عن الحلقة الداخلية النظيفة، مما يقلل من توقف العمليات الناتج عن الحرارة ويحمي الأصول التحكمية عالية القيمة.

البنية التحتية للأجهزة والديناميكا المائية

البنية الميكانيكية لهذا النظام النشط للتبريد مبنية على هيكل فولاذي صلب من الدرجة الصناعية مطلي بطبقة رمادية قياسية RAL 7035. مصمم خصيصًا للتركيب الداخلي على أبواب الحاويات أو الألواح الجانبية باستخدام مسامير، يستخدم نظام تبريد مغلق بدائرة R134a مشحون بـ 0.54 كجم من الغاز لتحقيق نسبة كفاءة الطاقة (EER) تبلغ 1.9. يحتوي الجهاز على مراوح كهربائية عالية السعة تحرك الهواء عبر الدائرة الداخلية بمعدل 860 م3/س والدائرة الخارجية بمعدل 1050 م3/س. للتحكم الآلي، ينظم متحكم إلكتروني رقمي مدمج تشغيل النظام بناءً على معلمات قابلة للاختيار، ويتكيف تلقائيًا مع عتبات حرارية مختلفة عبر شبكات كهربائية 50 هرتز و60 هرتز.

مصفوفة المعلمات التقنية الأساسية

التشخيص الميداني والأسئلة الشائعة للتطبيق

لماذا يسرد النظام سعتين تبريد مختلفتين (2000 W و1510 W)؟

يعتمد إنتاج التبريد على الفروق الحرارية. تحت معايير L35-L35 (هواء الخزانة الداخلي والهواء المحيط الخارجي كلاهما عند 35 درجة مئوية)، تنتج الوحدة كامل طاقتها البالغة 2000 W. عندما ترتفع درجات حرارة المصنع المحيطة إلى 50 درجة مئوية (ظروف L35-L50)، يعمل الضاغط ضد فرق حراري أعلى، مما يقلل من صافي إنتاج التبريد الحسي إلى 1510 W بينما يرتفع استهلاك الطاقة إلى 1290 W.

ما هي الأجهزة الكهربائية الوقائية المحددة التي يجب تركيبها قبل هذه الوحدة؟

نظرًا لملف بدء تشغيل المحرك الحثي، الذي يسحب تيار اندفاع عابر بقيمة 24 أمبير، يجب تركيب فتيل حماية حرارية مخصص بقيمة 10 أمبير (تأخير زمني / النوع T) أو قاطع دائرة مغناطيسي للمحرك بخصائص تأخير متطابقة لمنع الفصل غير المرغوب فيه أثناء دورات بدء التشغيل.

هل يمكن لهذه الوحدة العمل بشكل موثوق في بيئات عالية الغبار أو الألياف الكيميائية؟

نعم، لكنه يتطلب ملحقات إضافية. بينما الدائرة الداخلية محكمة الإغلاق بمعيار IP55، تعمل الدائرة الخارجية غير المحكمة بمعيار IP34. في المناطق التي تحتوي على تركيزات عالية من الجسيمات المحمولة جواً، أو الغبار غير الموصل، أو الألياف، يجب على الفنيين الميدانيين تركيب فلتر الدائرة الخارجية الاختياري للحفاظ على زعانف المكثف نظيفة وضمان كفاءة نقل الحرارة المناسبة.

دليل التشغيل الميداني والتركيب الهيكلي

• تحضير اللوحة الميكانيكية: استخدم مخطط القطع المصنع لتتبع وتنفيذ فتحات السحب والعادم بدقة على اللوحة الجانبية أو باب الحاوية Spacial. أزل جميع نشارة المعدن، وملس خطوط القطع الخام، وعالج حواف الفولاذ العارية بطبقة أساس مقاومة للتآكل غنية بالزنك قبل المتابعة بالتثبيت الميكانيكي.

• ضغط الحشية والإحكام: ضع شريط الإحكام المستمر من البولي يوريثان حول محيط تركيب الهيكل الخلفي بدون تداخلات أو فراغات. ارفع الوحدة التي تزن 52 كجم باستخدام رافعات ميكانيكية وثبتها بواسطة البراغي المحددة عبر جدار الخزانة. شد البراغي بشكل متساوٍ لضمان ضغط موحد للحشية، مما يحقق الحاجز الداخلي المعتمد IP55.

• مسافات مسار تدفق الهواء: للحفاظ على ملفات حركة الهواء المثلى (860 م3/س داخلي / 1050 م3/س خارجي)، تأكد من أن مكونات اللوحة الداخلية، ومسارات الأسلاك، أو الألواح الهيكلية تبعد على الأقل 150 مم عن فتحات السحب والعادم الداخلية. خارجيًا، حافظ على نصف قطر خلوص لا يقل عن 500 مم لمنع إعادة استنشاق هواء العادم الساخن.

• إدارة المكثفات والانحدار: قم بتركيب وحدة التبريد بشكل عمودي تمامًا في المستويين الأفقي والعمودي على هيكل صلب. يمكن أن تؤدي الانحرافات أو الميل إلى تعطيل مسار التكثف الداخلي المعتمد على الجاذبية، مما يؤدي إلى تراكم المياه محليًا أو انتقال الرطوبة إلى مناطق الجهد المنخفض في الحاوية الصناعية.
