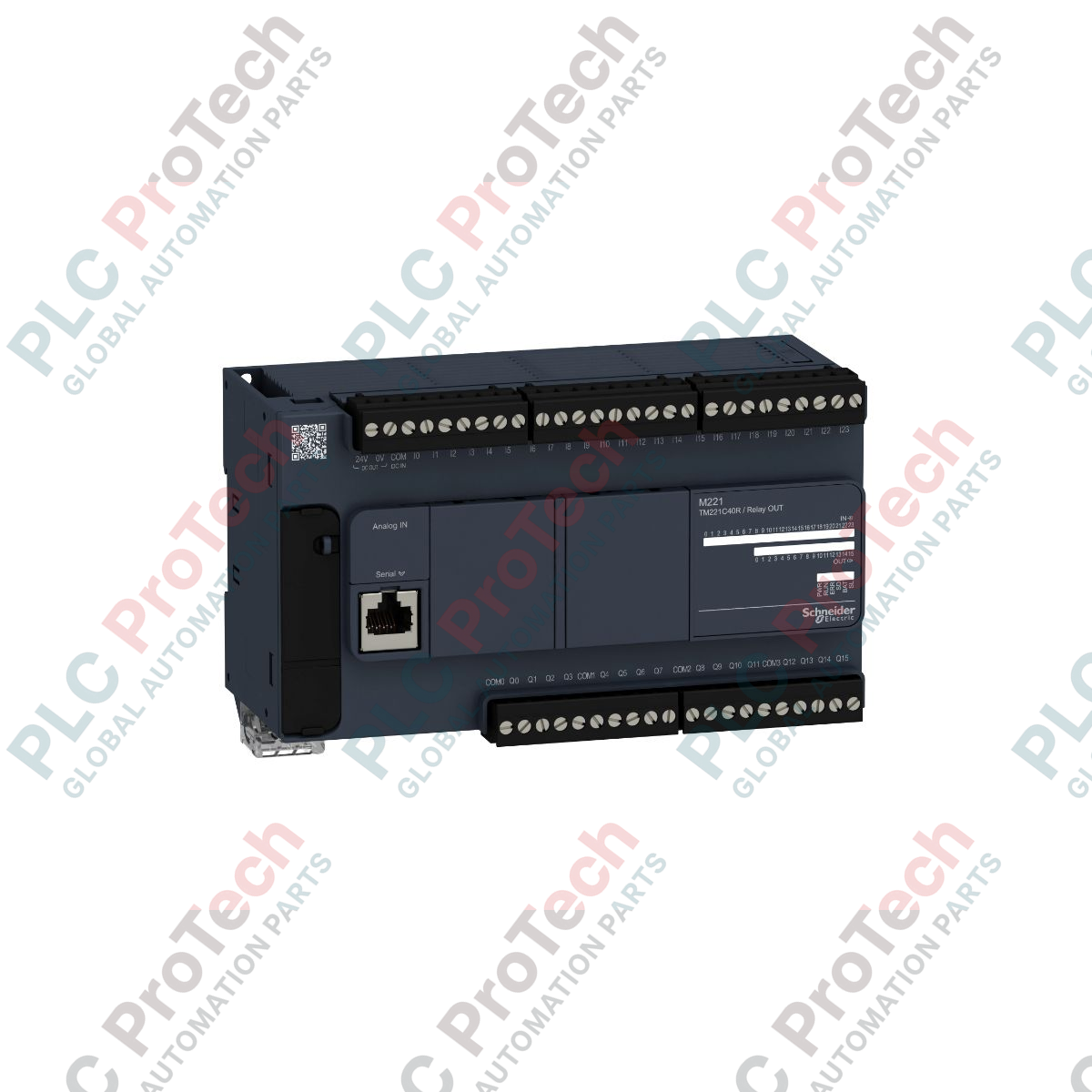

صُممت وحدة Schneider Electric TM221C40R للتعامل مع مهام الأتمتة المنفصلة المركزية، وتعمل كوحدة معالجة رئيسية مدمجة تعمل بالتيار المتردد ضمن مجموعة وحدات التحكم المنطقية Modicon M221. تتميز وحدة التحكم الأساسية المدمجة هذه بـ40 قناة إدخال وإخراج منفصلة مدمجة، تتكون من 24 مدخلًا رقميًا و16 مخرج مرحل، بالإضافة إلى مدخلين تناظريين عاليي السرعة. وقد صُممت لتحسين البنى الصناعية الصغيرة إلى المتوسطة، إذ توفر إمكانات تحكم قوية مع تقليل المساحة اللازمة داخل لوحة التحكم.
| المعلمة | القيمة / التصنيف |
|---|---|
| الشركة المصنعة | Schneider Electric |
| مجموعة المنتجات | Modicon M221 |
| الطراز / SKU | TM221C40R |
| نطاق جهد الإمداد | من 100 إلى 240 فولت تيار متردد |
| عدد المدخلات المنفصلة | 24 (بما في ذلك 4 مدخلات سريعة) |
| نوع الخرج المنفصل | مرحل (مفتوح عادةً) |
| عدد المخارج المنفصلة | 16 مخرج مرحل |
| نطاق المدخل التناظري | مدخلان (من 0 إلى 10 فولت)، دقة 10 بت |
| تيار خرج المرحل | 2 أمبير لكل مخرج (الحد الأقصى) |
| برنامج البرمجة | EcoStruxure Machine Expert - Basic |
| درجة حرارة التشغيل | من -10 إلى 55 درجة مئوية (تركيب أفقي) |
| وزن الشحن (محسوب) | 0.83 كجم |
| أبعاد العبوة (محسوبة) | 21.1 سم × 14.1 سم × 11.4 سم |
| الطرف / المنفذ | التعيين / الوظيفة |
|---|---|
| L, N | توصيل مصدر التيار المتردد الرئيسي (من 100 إلى 240 فولت تيار متردد) |
| FG | توصيل التأريض الوظيفي |
| من I0 إلى I23 | المدخلات المنفصلة (تدعم I0-I3 وظائف العداد عالي السرعة) |
| Q0 إلى Q15 | مخارج مرحلات (مرتبة في مجموعات مشتركة معزولة) |
| AI0 وAI1 وCOM | مداخل تناظرية (من 0 إلى 10 فولت) ومشترك تناظري مشترك |
| إيثرنت (RJ45) | الوصول إلى بروتوكول عميل/خادم Modbus TCP |
| تسلسلي (RJ45) | تكوين اتصال الرابط التسلسلي RS232/RS485 |
تحل TM221C40R مباشرةً محل تكوينات وحدات التحكم Twido المعيارية أو المدمجة الأقدم أثناء تحديث النظام. عند تحويل التطبيقات من TwidoSuite أو TwidoSoft إلى EcoStruxure Machine Expert - Basic، انتبه جيدًا إلى متغيرات تخصيص الذاكرة (%MW) وإزاحات تخطيط المداخل، إذ يلزم إجراء تحويلات نحوية طفيفة لمنع تصادم البيانات.
تتطلب حدود تبديد الحرارة توفير خلوص رأسي لا يقل عن 50 مم أعلى هيكل وحدة التحكم وأسفله. إذا رُكّبت الوحدة رأسيًا (بدوران 90 درجة)، ينخفض تصنيف درجة الحرارة المحيطة القصوى من 55 درجة مئوية إلى 35 درجة مئوية. بالإضافة إلى ذلك، تأكد من توصيل مثبطات الجهد العابر (دوائر التخميد) على طرفي الأحمال الحثية للتيار المتردد المتصلة بمخارج المرحلات، لمنع تنقر نقاط التلامس قبل الأوان.
تشترك المداخل التناظرية من 0 إلى 10 فولت (AI0 وAI1) في أرضي واحد (COM) متصل بأرضي المنطق الداخلي. قد يؤدي استخدام كابل غير محمي لهذه المداخل في البيئات ذات التداخل الكهرومغناطيسي العالي إلى تذبذب إشارة التحكم. مرّر الإشارات التناظرية دائمًا في كابلات زوجية ملتوية محمية (STP)، مع تأريض الغلاف عند طرف وحدة التحكم فقط.
تحذير بالغ الأهمية
افصل التغذية عن جميع دوائر توزيع الطاقة الأساسية وطاقة حساسات المجال قبل تركيب أطراف التوصيل أو إزالتها. تحقّق من تفريغ كل شحنة متبقية بالكامل. قد يؤدي عدم عزل مسارات طاقة الإدخال إلى صدمة كهربائية شديدة أو أخطاء في ناقل النظام أو تلف دائم في لوحة الدائرة.
Global Express Shipping
Returns & Warranty
الشركة المصنعة: Schneider Electric
رقم المنتج: TM221C40R
Country of origin:فرنسا
نوع المنتج: وحدات معالج PLC المركزي
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 830ج
Dimensions: 21.1 سم × 14.1 سم × 11.4 سم
ميناء الشحن: شيامن
الضمان: 12 شهرًا
