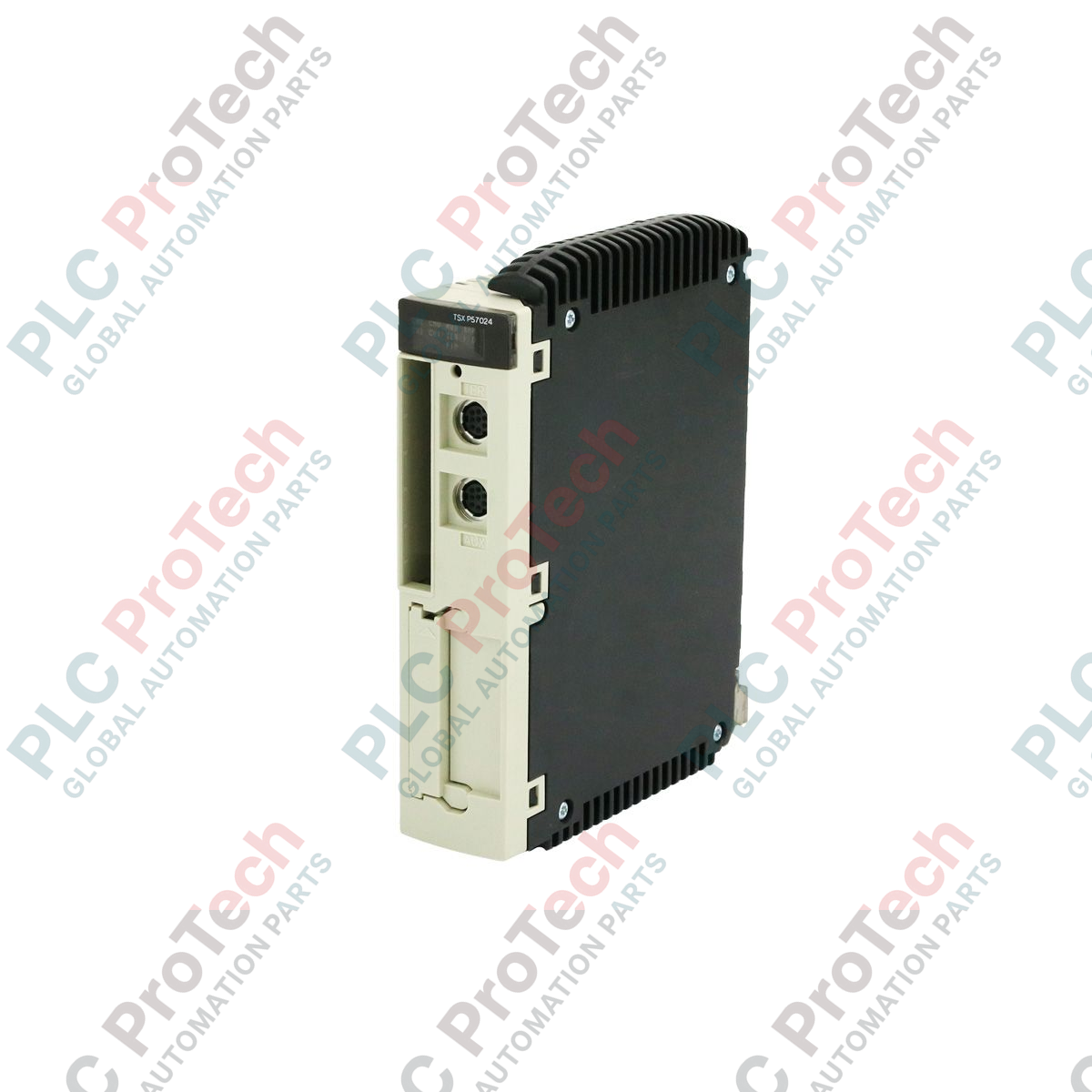

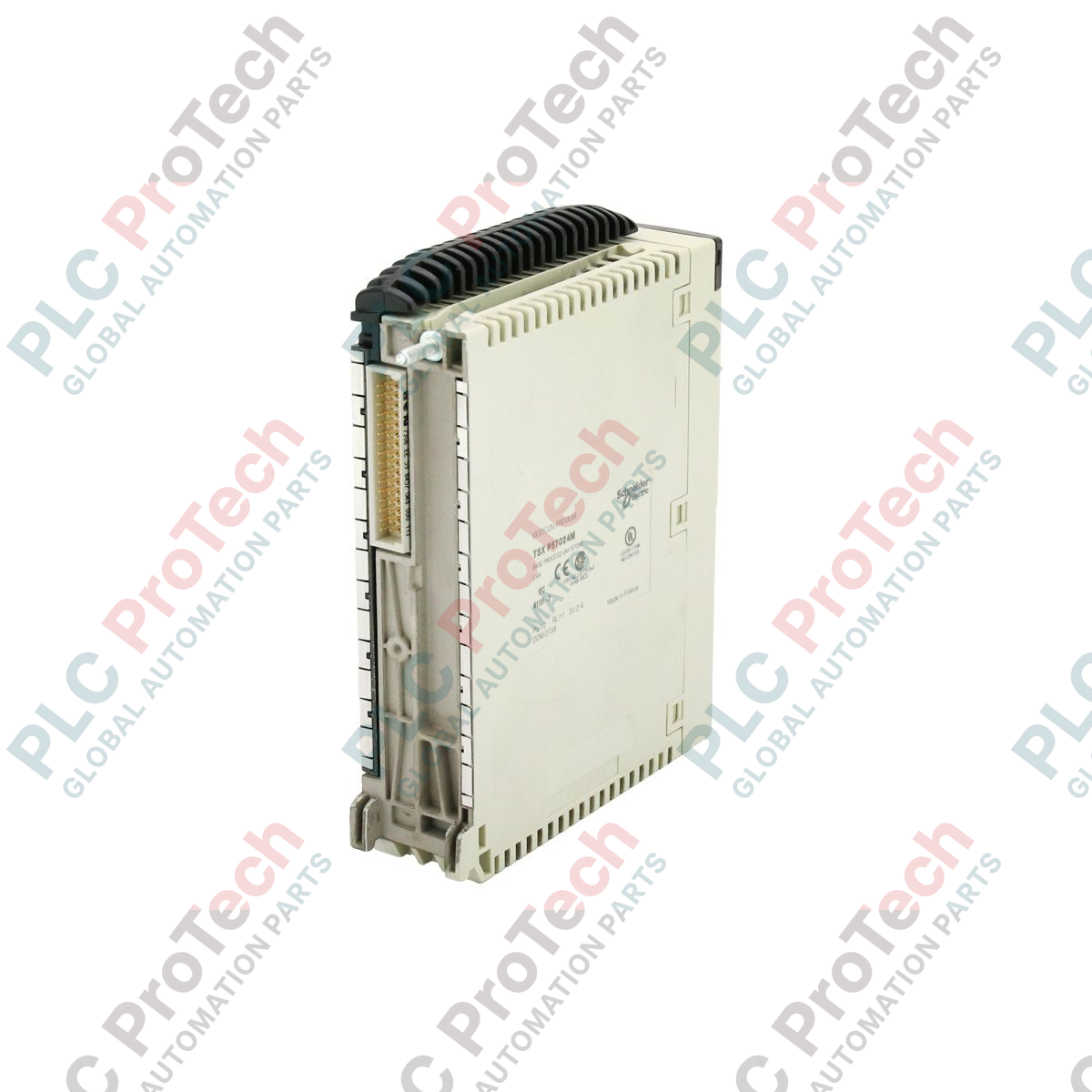

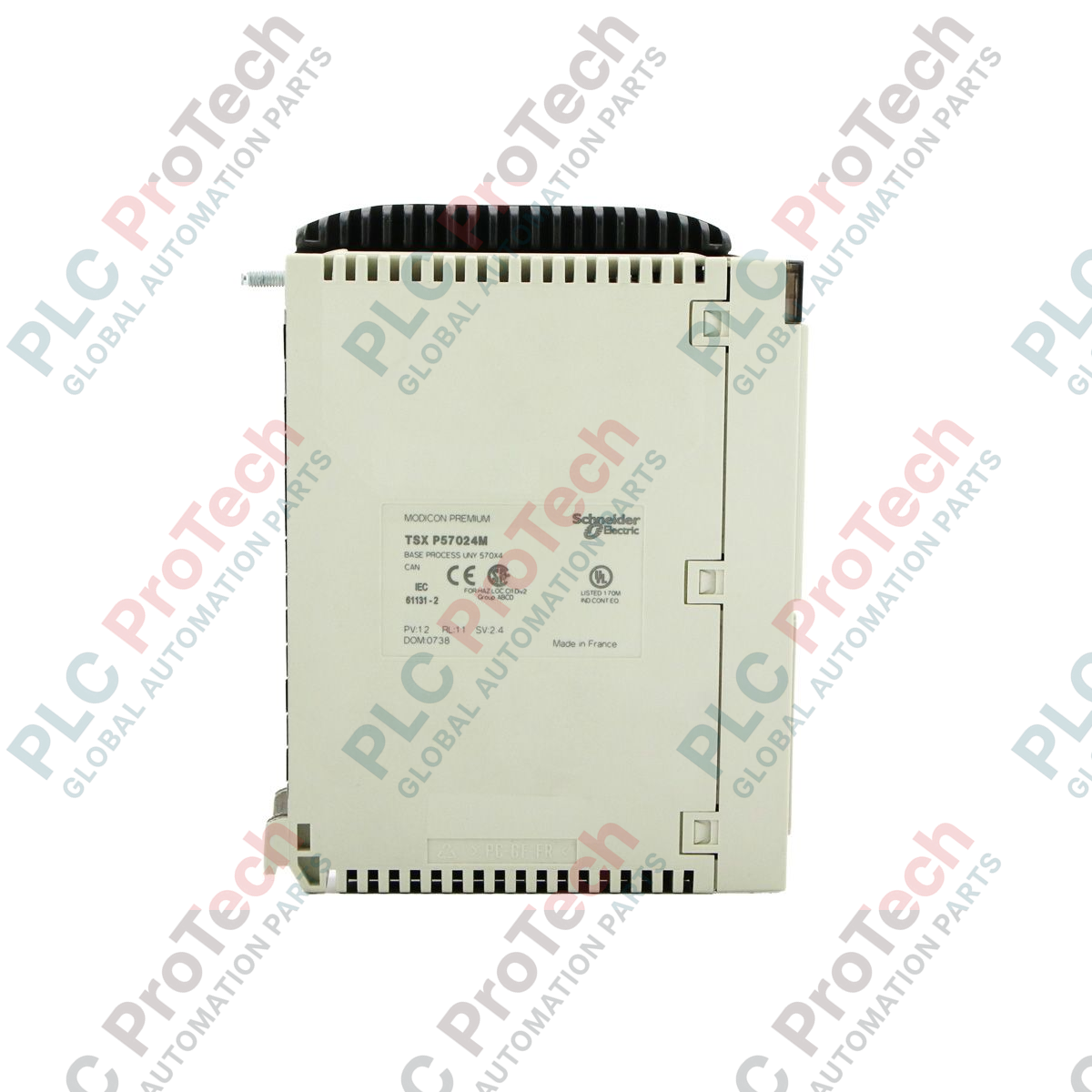

شنييدر مودكون بريميوم TSXP57024M معالج

نظرة عامة على المنتج

المعالج TSXP57024M هو معالج بصيغة قياسية ضمن منصة الأتمتة Modicon Premium، مصمم للتحكم الصناعي عالي السرعة وإدارة الإدخال/الإخراج الموزع المرن. يُعتبر وحدة معالجة مركزية متوسطة المدى متعددة الاستخدامات، حيث يوفر سعة إدخال/إخراج منفصلة تصل إلى 1024 نقطة ويدعم حتى 80 قناة تناظرية. تم تحسين هيكله للتطبيقات متوسطة إلى كبيرة الحجم في التصنيع ومعالجة المياه والبنية التحتية، مع توفير بيئة تنفيذ حتمية بذاكرة داخلية بسعة 48 Kwords. يتميز TSXP57024M بتنوع الاتصالات، حيث يحتوي على منافذ طرفية ومساعدة مدمجة للوصول إلى واجهة الإنسان-الآلة أو البرمجة، إلى جانب فتحة PCMCIA لدمج شبكات الحقل عالية المستوى مثل Modbus+، FIPIO، أو RS 485.

التكوين الفني

تم تصميم جهاز TSXP57024M ليكون قابلًا للتوسع المعياري ومعالجة عالية الأداء:

• هيكل الذاكرة: مزود بذاكرة داخلية بسعة 48 Kwords (K16)، مع دعم لذاكرة التوسعة حتى 128 Kwords عبر بطاقات PCMCIA لتسجيل بيانات موسع ومنطق معقد.

• قدرة التوسعة: يدير حتى 16 رفًا (بفتحات 4/6/8) أو 8 رفوف (بفتحات 12)، مما يوفر وصولًا إلى 96 فتحة وحدة فعلية.

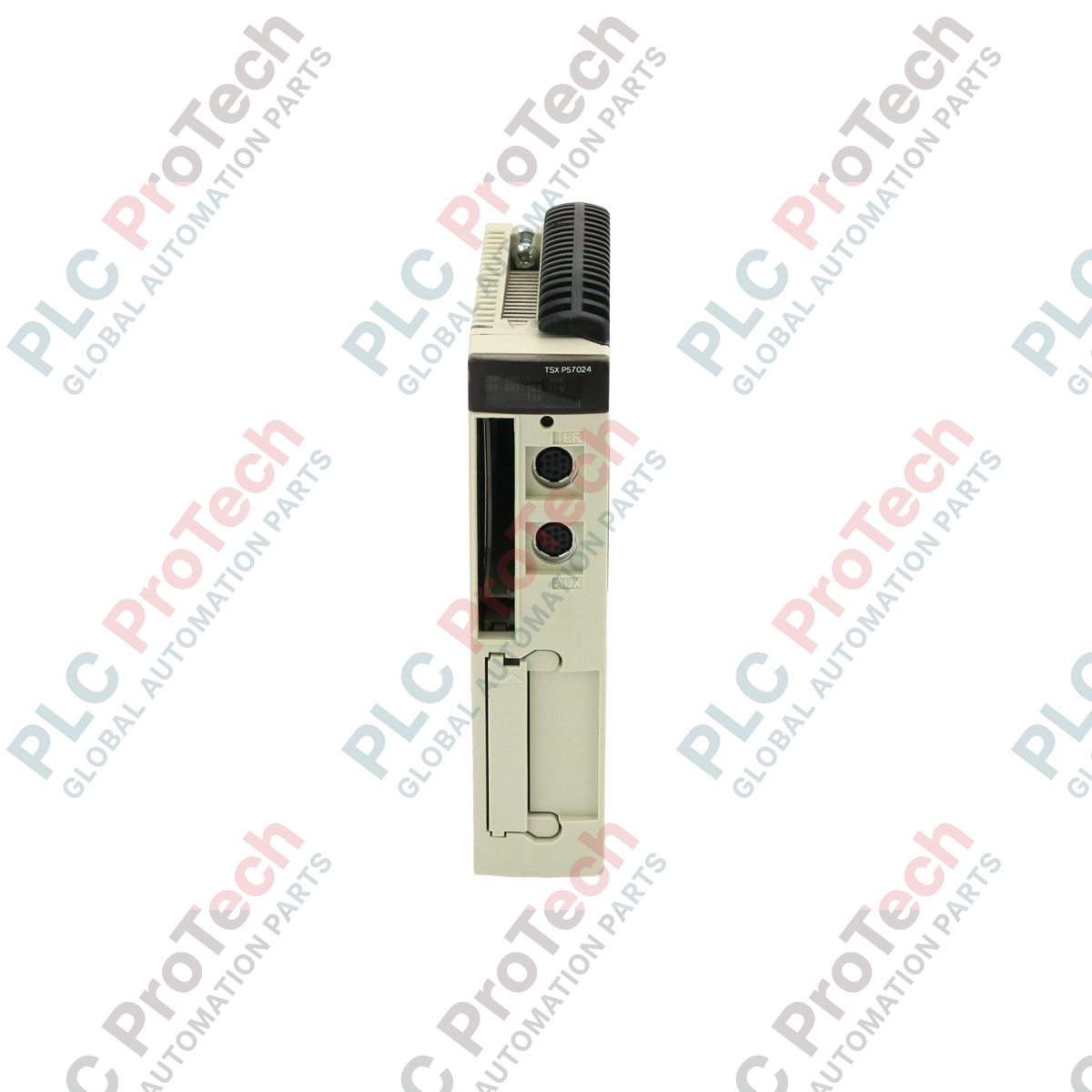

• المنافذ المدمجة: يحتوي على موصلين صغيرين من نوع mini-DIN بثمانية دبابيس (RS 485 غير معزولة):

• منفذ TER: يزود 5 فولت لأجهزة طرفية FTX أو الحواسيب؛ الافتراضي هو UNI-TELWAY رئيسي بسرعة 19200 بود.

• منفذ AUX: مخصص لواجهة الإنسان-الآلة أو الطابعات؛ لا يزود بالطاقة.

• القنوات الخاصة: يدعم 24 قناة مخصصة للتطبيقات (مثل العد عالي السرعة أو الحركة) وحتى 4 وحدات رئيسية لحافلة AS-i.

• اتصال PCMCIA: فتحة من النوع 3 في اللوحة الأمامية تقبل بطاقات متعددة البروتوكولات بما في ذلك TSX SCP 111 (RS 232)، TSX MBP 100 (Modbus+)، وTSX MDM 10 (مودم).

المواصفات الفنية

الأسئلة الفنية المتكررة

في أي فتحة يجب تركيب معالج TSXP57024M بصيغة قياسية؟

يعتمد موقع التركيب على مصدر الطاقة الخاص بك. إذا كنت تستخدم مصدر طاقة قياسي (TSX PSY 1610/2600)، يُفضل تركيب المعالج في الموضع 00. إذا كنت تستخدم مصدر طاقة بصيغة مزدوجة (TSX PSY 3610/5500)، يجب تركيب المعالج في الموضع 01.

ما الفرق بين منفذي TER وAUX؟

على الرغم من أن كلاهما موصلات mini-DIN من نوع RS 485، فإن منفذ TER يزود الأجهزة الطرفية مثل المحطات المحمولة أو محولات RS-232/485 بجهد 5 فولت. أما منفذ AUX فهو مخصص فقط لنقل البيانات ويُستخدم عادةً لواجهات الإنسان-الآلة أو الطابعات التي تمتلك مصدر طاقة خاص بها.

هل يمكن تبديل بطاقة الاتصال PCMCIA أثناء التشغيل؟

لا. توصي الوثائق بشدة بضرورة إيقاف تشغيل المعالج قبل إدخال أو إزالة أي بطاقة اتصال أو ذاكرة PCMCIA لتجنب تلف الأجهزة الإلكترونية أو تعطل النظام.

دليل الهندسة والتركيب

• أمان تركيب المعالج: عند تركيب TSXP57024M، تأكد من أن أذرع القفل مثبتة بالكامل. يجب دائمًا إيقاف تشغيل مصدر طاقة الرف أثناء الإدخال لتجنب الشرر الكهربائي عبر دبابيس اللوحة الخلفية.

• توسعة الذاكرة: إذا كان تطبيقك يتطلب أكثر من 48 Kwords، استخدم فتحة التوسعة PCMCIA. تحقق دائمًا من حالة بطارية بطاقة PCMCIA (إن وجدت) لضمان حفظ البيانات أثناء دورة تشغيل النظام.

• تمرير الكابلات لمنفذ Mini-DIN: تستخدم منافذ TER وAUX موصلات حساسة بثمانية دبابيس. استخدم صندوق العزل TSX P ACC 01 للاتصالات UNI-TELWAY لمسافات طويلة لتوفير حماية من الارتفاعات المفاجئة وعزل الإشارة بين PLC والشبكة.

• الاهتزاز والتبريد الحراري: ركب الرف أفقيًا للسماح بالتهوية الطبيعية للحرارة. حافظ على مسافة لا تقل عن 100 مم فوق وتحت الوحدة للحفاظ على درجة حرارة التشغيل ضمن النطاق المسموح به 0 إلى 60 درجة مئوية.
