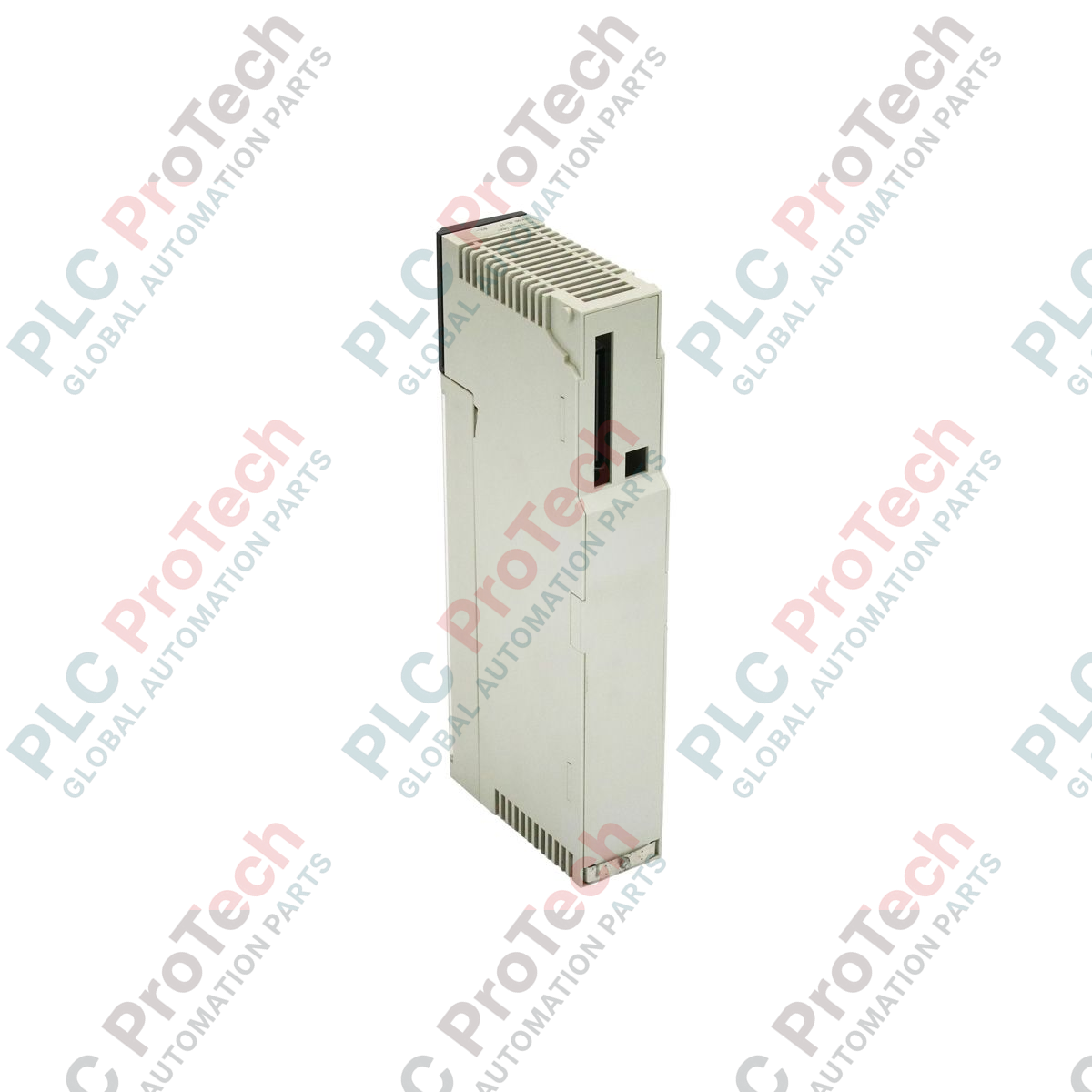

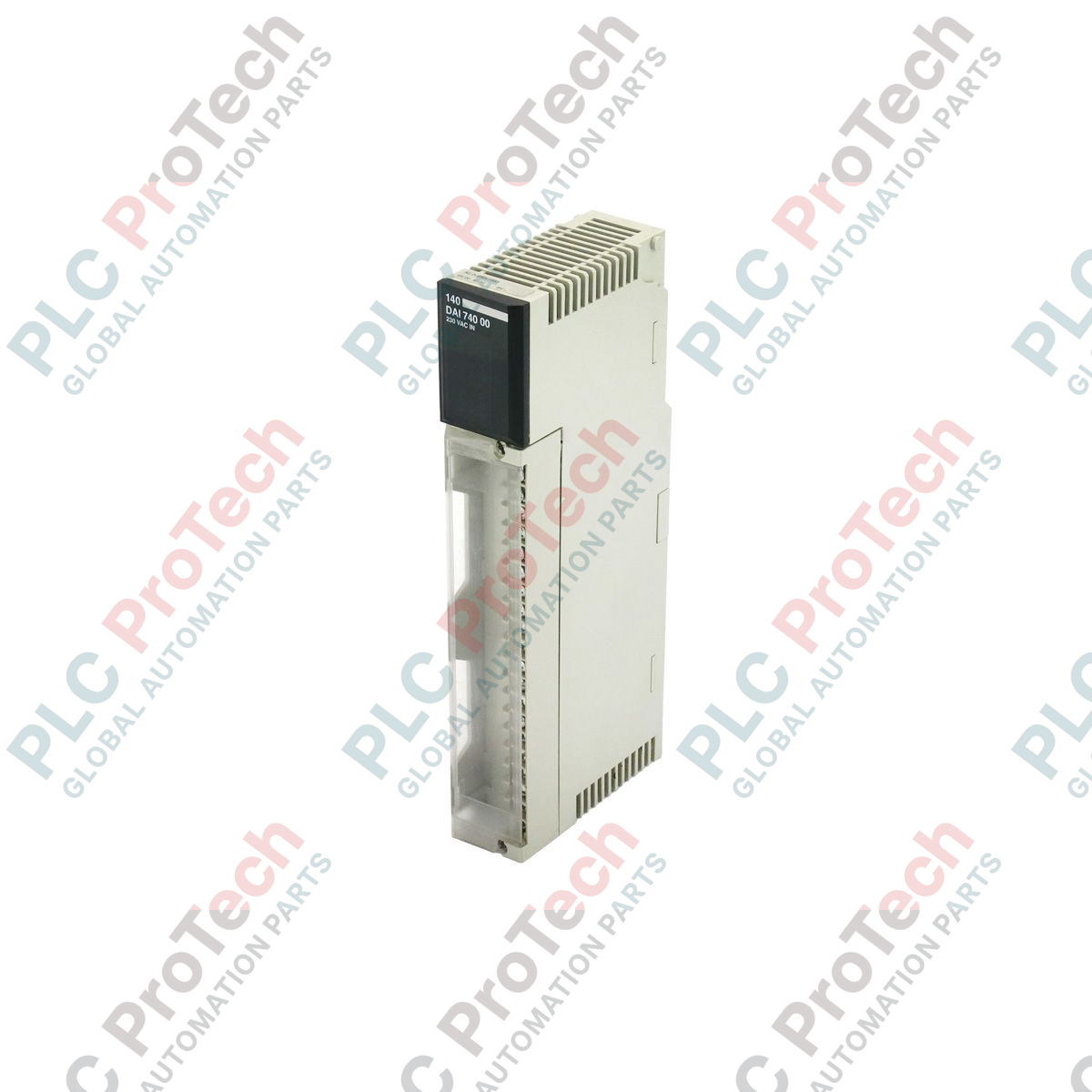

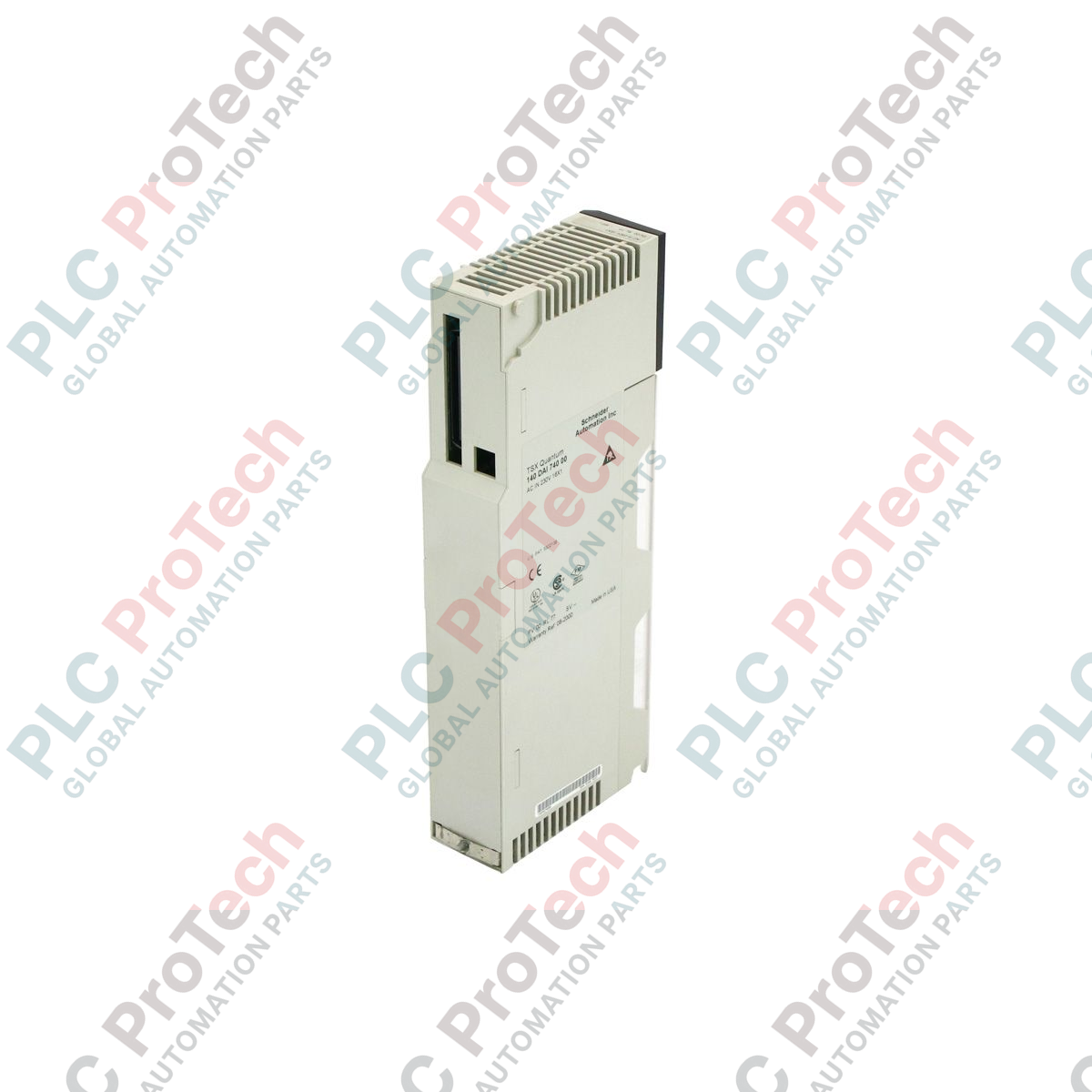

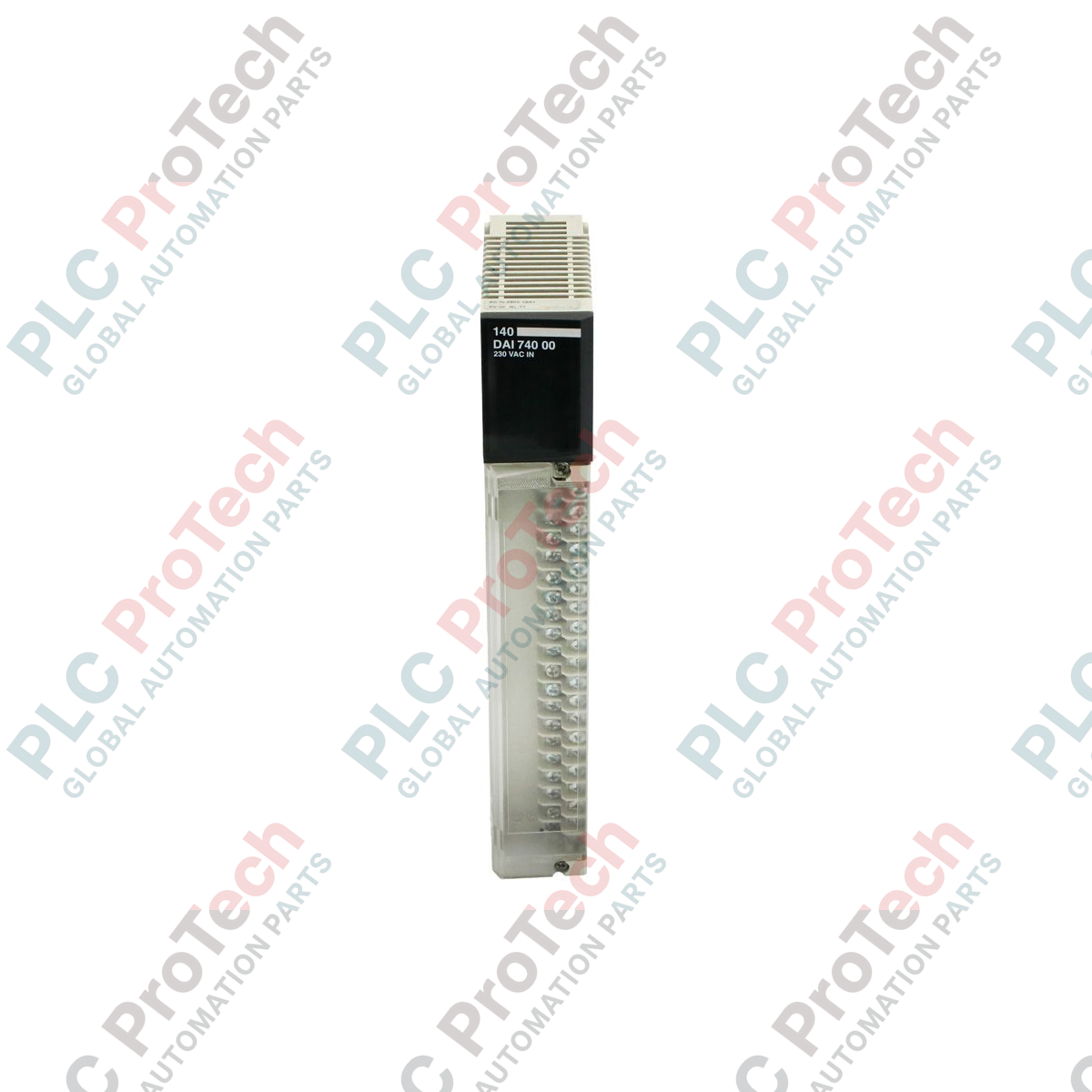

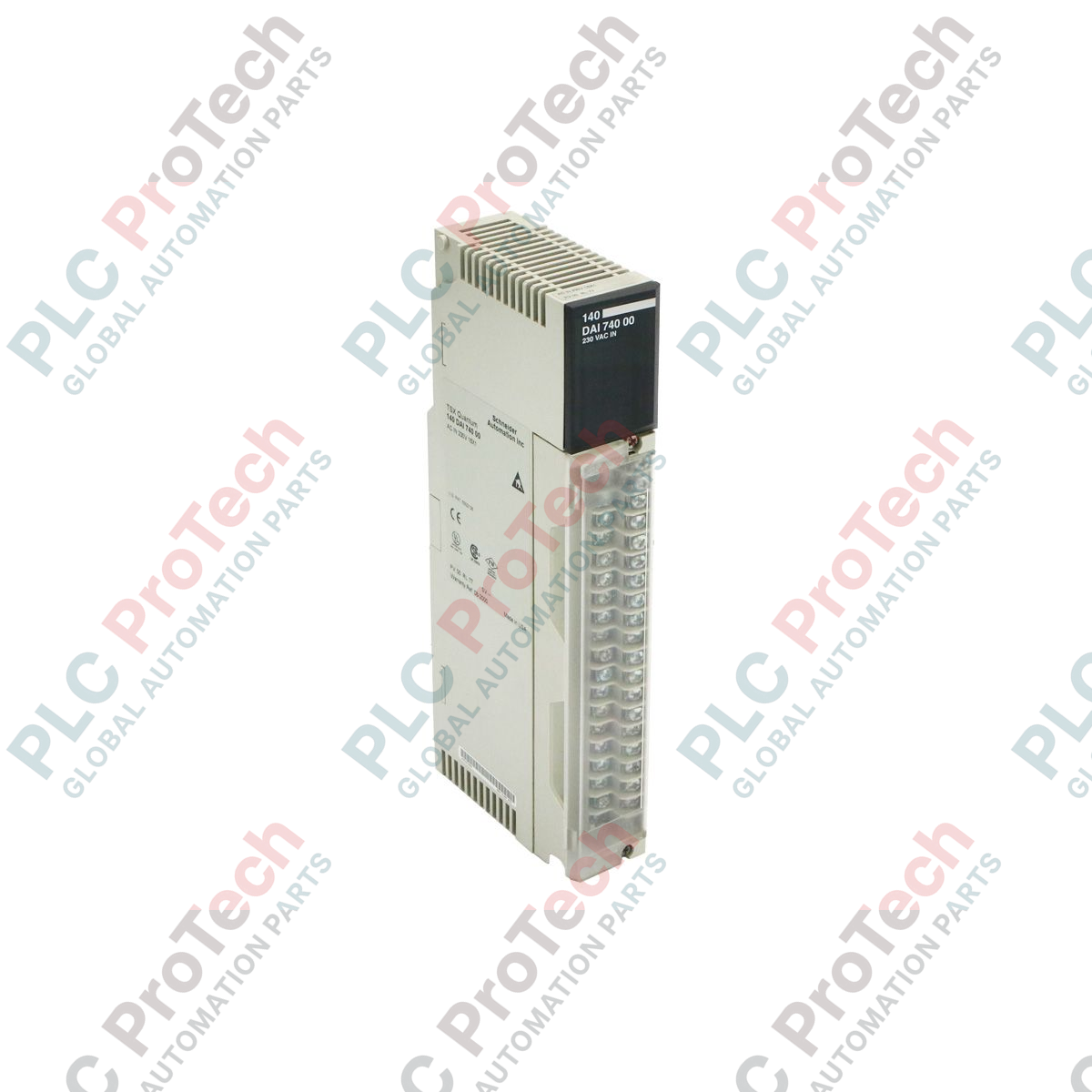

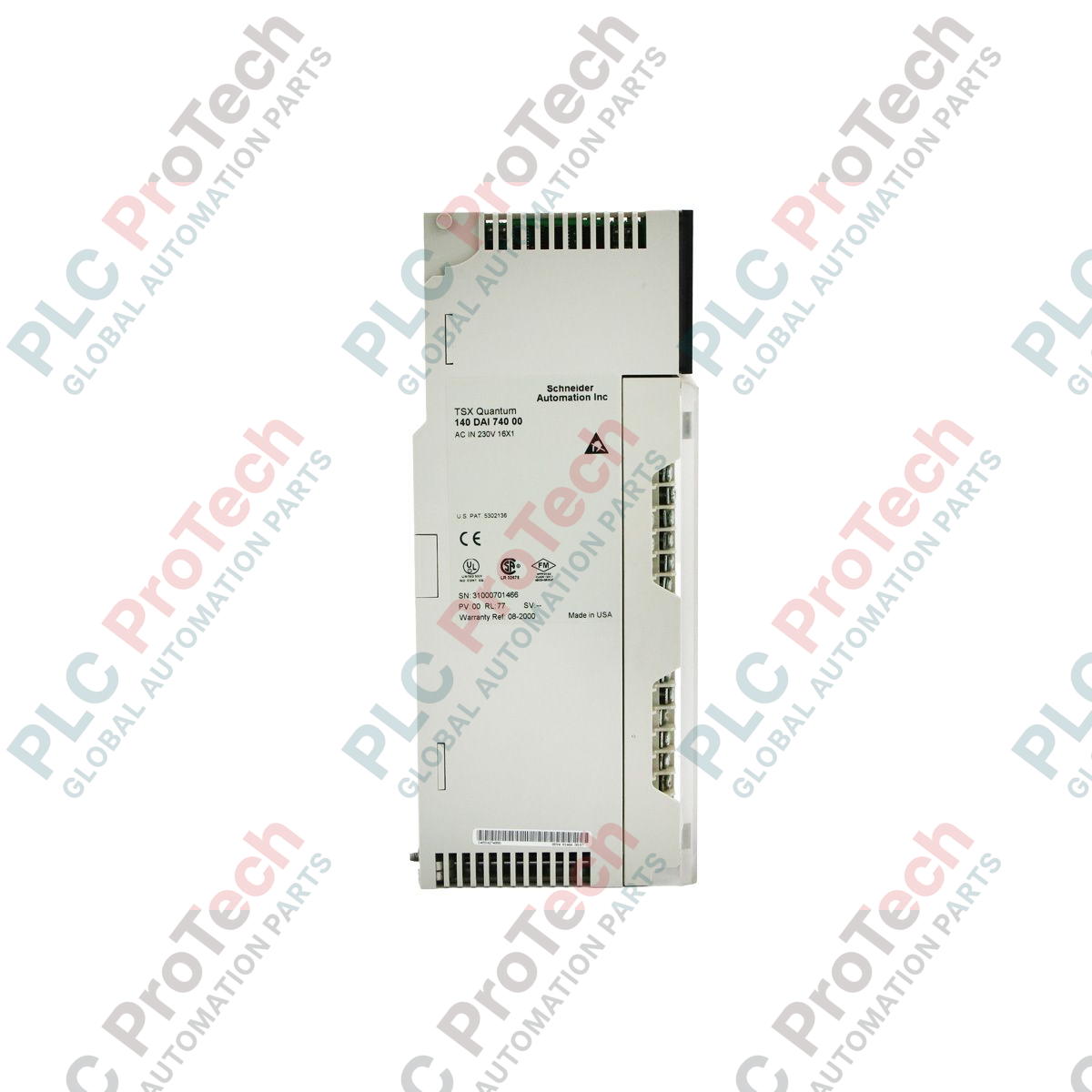

وحدة إدخال منفصلة Schneider Modicon Quantum 140DAI74000

الوصف

إن 140DAI74000 وحدة إدخال رقمية ذات 16 قناة، صُممت لمنصة أتمتة Modicon Quantum. تعمل هذه الوحدة بجهد اسمي يبلغ 230 فولت تيار متردد، وتوفر قدرة الربط اللازمة لتسجيل الإشارات الرقمية عالية الجهد من الأجهزة الميدانية مثل أزرار الضغط ومفاتيح الحدّ والتشابكات الكهربائية. وتلتقط حالات التيار المتردد وتعالجها في صيغة كلمة إدخال واحدة لتنفيذها داخل رف المعالج الرئيسي.

تتكامل الوحدة مع بنية النظام عبر أطر البرمجة Unity Pro أو Concept أو ProWORX 32، وتتصل باللوحة الخلفية لوحدة التحكم المحلية عبر بروتوكول توجيه ناقل قياسي. وتختص الوحدة ببيئات المعالجة عالية القدرة التي يكون فيها التتبع المنفصل لدوائر الإدخال بالتيار المتردد المستقلة إلزاميًا لمنع التداخل المتبادل والحفاظ على سلامة الإشارة. وتتولى تحويل البيانات الرقمية بزمن استجابة مُحسّن وحدود عزل كهربائي مرتفعة بين القنوات وكذلك عبر خطوط الناقل.

الميزات

• تضم 16 قناة إدخال رقمية منظمة في تخطيط مجموعات معزولة
• تعمل ضمن نطاق إدخال واسع بجهد 230 فولت تيار متردد ومتوافقة مع ترددي شبكة مزدوجين (57...63 هرتز أو 47...53 هرتز)
• عزل جلفاني مرتفع بين القنوات وبين القنوات والناقل، مصنّف عند 1780 فولت جذر متوسط مربع لمدة دقيقة واحدة
• مزودة بمصابيح LED للإشارة المحلية على اللوحة الأمامية، بما في ذلك مؤشر أخضر واحد لاتصال الناقل، وتحذير أحمر واحد للعطل الخارجي، و16 مصباحًا أخضر لحالة الإدخالات الفردية
• متطلبات منخفضة لتيار الناقل تبلغ 180 مللي أمبير لتحسين توزيع طاقة اللوحة الخلفية
• يتوافق تنسيق الوحدة القياسي بسلاسة مع أي موضع شاغر للفتحة في Modicon Quantum

التطبيقات

• التحكم في محطات الطاقة الرئيسية ومراقبة محطات التوزيع الفرعية
• أنظمة التحكم في البنية التحتية الثقيلة، بما في ذلك مرافق معالجة المياه البلدية
• منطق التعشيق الآمن للآلات الصناعية ومفاتيح التوزيع الكهربائية عالية الجهد
• أنظمة العمليات المساعدة لمنصات الإنتاج البحرية والمنصات البحرية العائمة
• خطوط التصنيع التي تستخدم مصفوفات مستشعرات للآلات الميدانية بجهد 230 فولت تيار متردد

المواصفات الفنية

إرشادات التركيب

• تركيب اللوحة الخلفية: أوقف تشغيل جميع مصادر طاقة الرف قبل وضع وحدة الإدخال في فتحة Quantum المستهدفة. ادفع الوحدة بإحكام حتى يستقر موصلها بالكامل في واجهة ناقل اللوحة الخلفية.
• التوصيلات والتوجيه: مرّر جميع كابلات التوصيل الميدانية الخارجية عالية الجهد 230 V AC عبر قنوات أسلاك منفصلة عن إشارات التيار المستمر منخفضة الجهد وخطوط الاتصال، للحد من الاقتران المتبادل والتداخل الكهرومغناطيسي.
• متطلبات التبريد: تحقق من أن تصميم الحاوية يحافظ على مسارات تدفق الهواء بالحمل الحراري الطبيعي. وتأكد من أن بيئة التشغيل لا تتجاوز الحد الحراري الأعلى البالغ 60 degC، وأن تظل الرطوبة غير المتكاثفة ضمن حد 95% من الرطوبة النسبية.
• تأريض النظام: تأكد من أن رف التركيب Modicon Quantum الرئيسي مزود بشريط ربط تأريض سليم ومنخفض الممانعة، موصول مباشرة بالطرف الأساسي للتأريض الهيكلي في خزانة التحكم.

الامتثال والشهادات

• العلامة: CE
• المعايير: CSA C22.2 رقم 142، UL 508
• شهادات المنتج: FM الفئة 1 القسم 2، CUL

الأسئلة الشائعة

ماذا تعني مؤشرات LED المختلفة الموجودة على اللوحة الأمامية أثناء التشغيل العادي؟

يبقى مؤشر LED الأخضر العلوي مضاءً عند تفعيل الاتصال النشط بالناقل عبر اللوحة الخلفية. ويضيء مؤشر LED الأحمر عند اكتشاف عطل خارجي. أما مجموعة مؤشرات LED الخضراء الـ16 المتبقية، فتتبع كل واحدة منها بشكل منفصل حالات التشغيل/الإيقاف لخطوط الإدخال الميدانية للتيار المتردد المقابلة.

ما الحد الأقصى المسموح به لارتفاع الجهد المؤقت الذي يمكن للمدخلات تحمّله؟

تتحمل قنوات الإدخال حدود جهد قصوى مطلقة تصل إلى 300 V لمدة 10 ثوانٍ و400 V لدورة خط واحدة قصيرة، من دون التعرض لتلف دائم في المكونات.

هل يمكن برمجة هذه الوحدة باستخدام برنامج EcoStruxure Control Expert القياسي؟

نعم، بما أن هذه الوحدة تعمل ضمن إطار محرك Unity Pro القياسي، فإنها تظل متوافقة مع تطبيقات Unity Pro القديمة، وكذلك مع حزم التطوير المحدّثة من Schneider Electric.
