الشركة المصنعة: Allen-Bradley
رقم المنتج: SST-PFB-CLX
Country of origin:الولايات المتحدة
نوع المنتج: وحدة الماسح الضوئي
Barcode: 8537101190
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 200ج
Dimensions: 3.5 سم × 14.6 سم × 13.8 سم
ميناء الشحن: شيامن
الضمان: 12 شهرًا

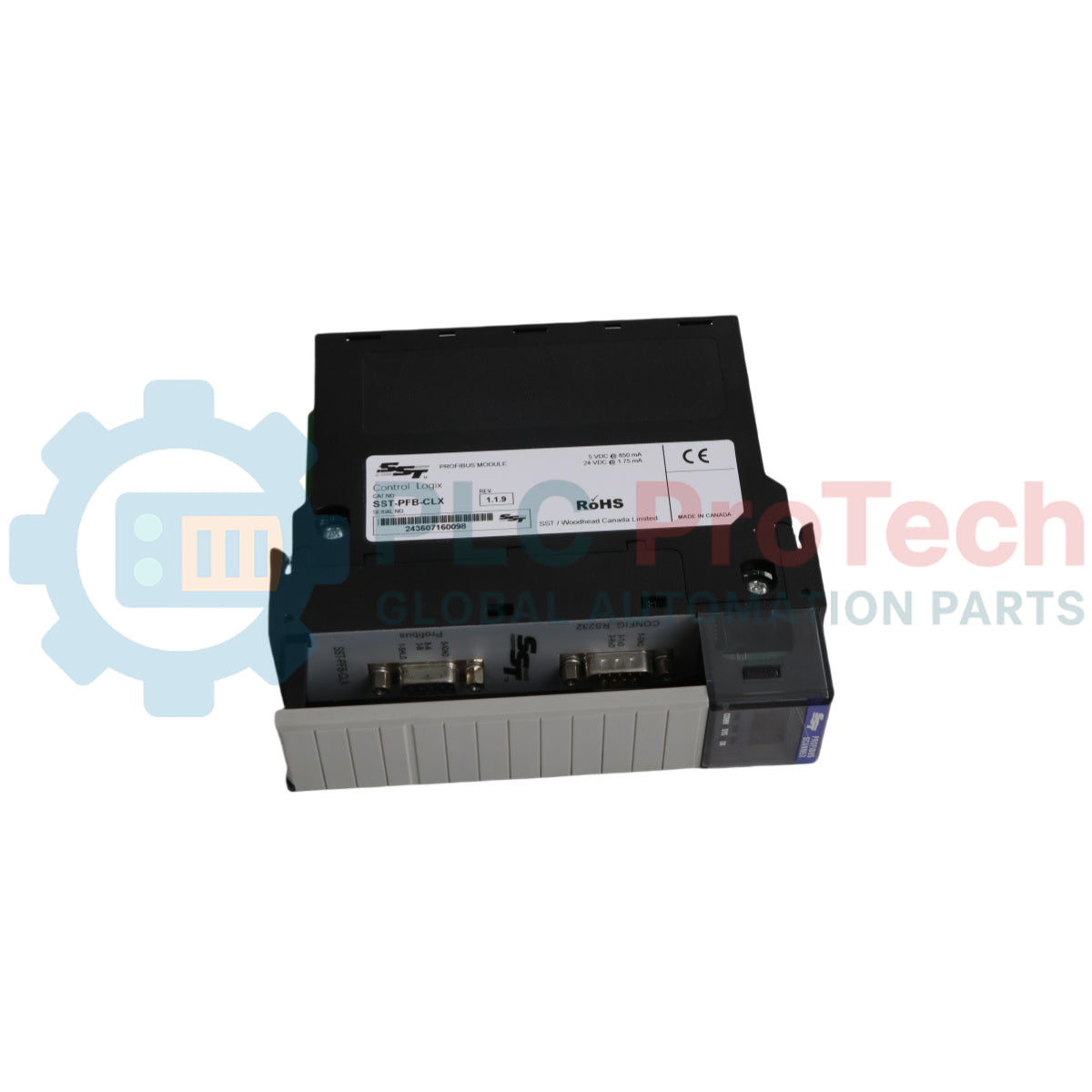

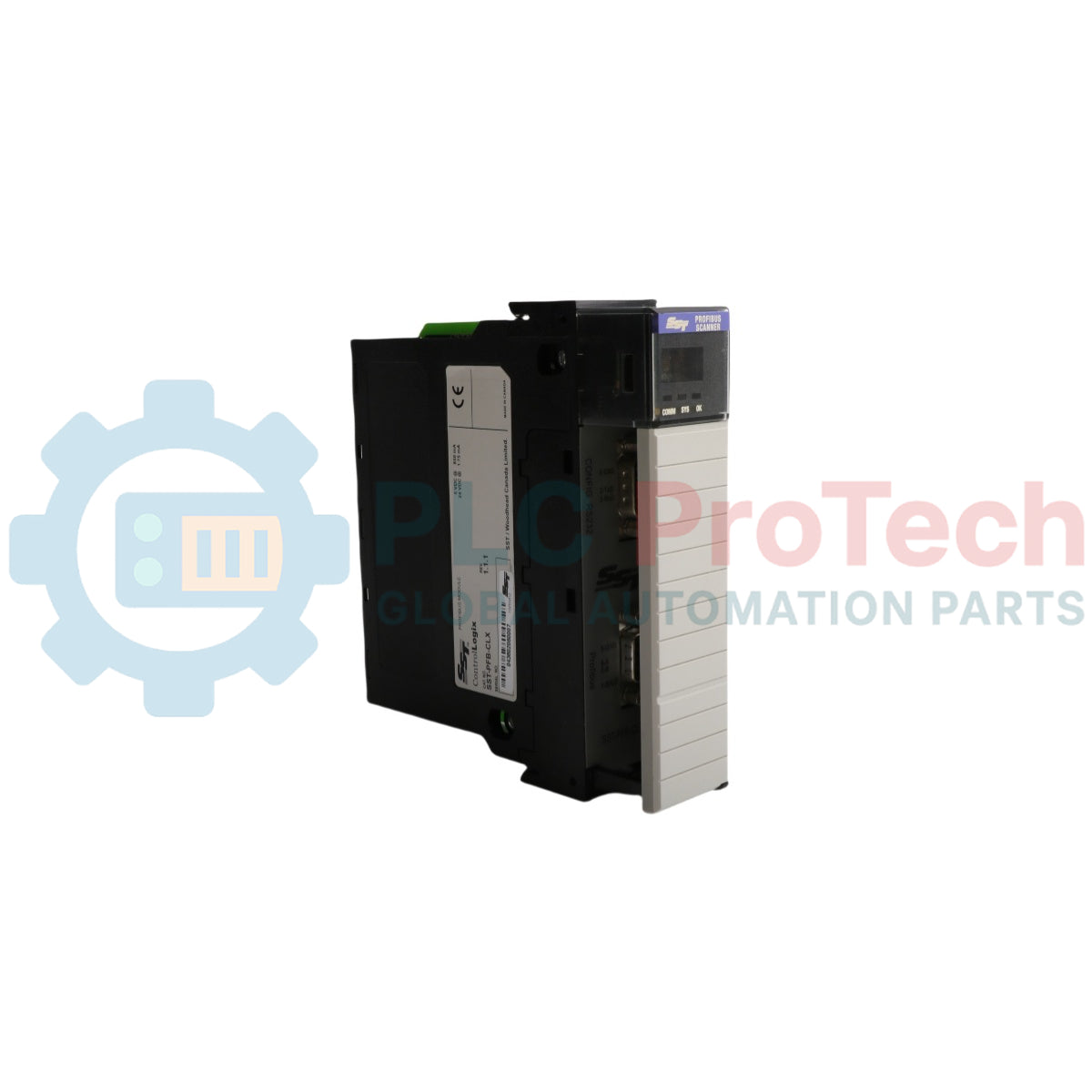

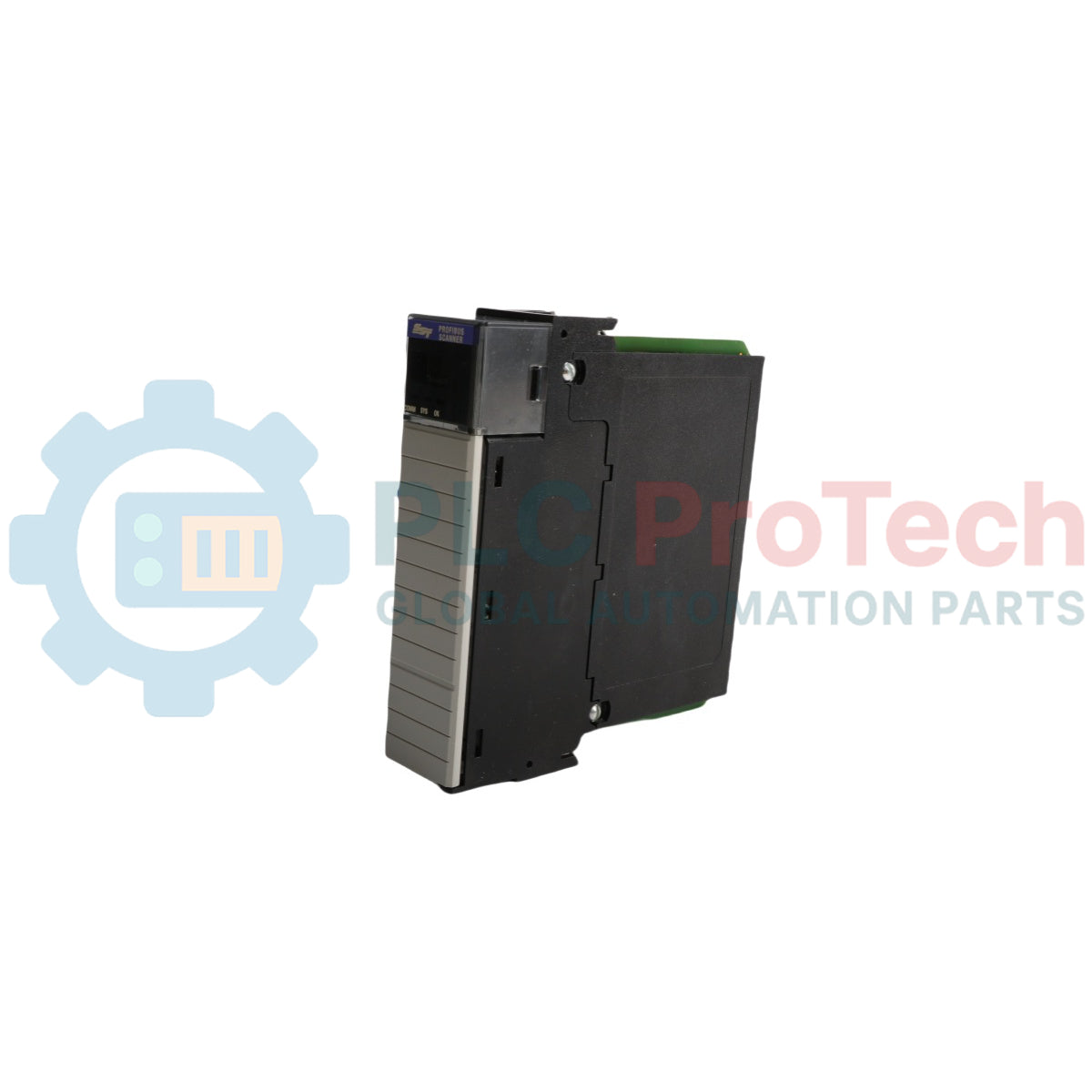

تُعد وحدةSST-PFB-CLX (SSTPFBCLX) وحدة PROFIBUS DP Master/Scannerعالية الأداء مصممة لدمج أجهزة PROFIBUS الميدانية مباشرة في منصة Allen-Bradley ControlLogix. تم تطوير هذه الوحدة بواسطة SST (إحدى شركات Molex)، وتعمل كجسر اتصال سلس، مما يسمح لمعالجات ControlLogix بالتحكم ومراقبة الأجهزة والمحركات وكتل الإدخال/الإخراج المتوافقة مع PROFIBUS كما لو كانت أجهزة EtherNet/IP أصلية. باستخدام SST-PFB-CLX، يمكن للمهندسين الاستفادة من النظام البيئي الواسع لأجهزة PROFIBUS - المنتشرة في الصناعات الأوروبية والصناعات العملية المتخصصة - مع الحفاظ على التحكم المركزي وقوة التشخيص لبنية Rockwell Automation المتكاملة.
تشغل وحدة SST-PFB-CLX فتحة واحدة في أي هيكل ControlLogix قياسي من طراز 1756. وهي مصممة لتبادل البيانات عالي السرعة، حيث تستخدم معالجًا مدمجًا لإدارة دورة PROFIBUS بشكل مستقل عن مسح PLC.
تعدد استخدامات Master/Slave: يمكن للوحدة أن تعمل كوحدة DPV0/DPV1 Master (تتحكم بما يصل إلى 125 وحدة تابعة) أو تعمل في نفس الوقت كوحدة DP Slave لوحدة رئيسية أخرى، مما يوفر مرونة قصوى في الشبكات الهرمية المعقدة.
التنفيذ عالي السرعة: يدعم جميع معدلات الباود القياسية لـ PROFIBUS حتى 12 ميجابت في الثانية، مما يضمن أداءً حتميًا للحركة عالية السرعة أو حلقات العملية المتزامنة.
سعة بيانات كبيرة: قادرة على تعيين ما يصل إلى 244 بايت من الإدخال و 244 بايت من الإخراج لكل جهاز تابع في علامات وحدة التحكم ControlLogix.
دعم CommDTM: يدعم تقنية FDT/DTM، مما يتيح الإدارة عن بعد للأصول وتكوين الأجهزة الميدانية (مثل مقاييس التدفق أو أجهزة الإرسال) مباشرة عبر اللوحة الخلفية.
| المواصفات | التفاصيل |
| النموذج | SST-PFB-CLX |
| الشركة المصنعة | SST / Molex (شريك Allen-Bradley) |
| البروتوكول | PROFIBUS DP-V0 و DP-V1 |
| الواجهة | 9-Pin D-Sub Female (PROFIBUS قياسي) |
| الحد الأقصى للوحدات التابعة | 125 عقدة |
| معدل الباود | من 9.6 كيلوبت في الثانية إلى 12 ميجابت في الثانية |
| التيار الخلفي | 800 مللي أمبير عند 5 فولت تيار مستمر / 3 مللي أمبير عند 24 فولت تيار مستمر |
| التكوين | برنامج SST Console / ملف تعريف إضافي (AOP) |
| درجة حرارة التشغيل | من 0 إلى 60 درجة مئوية |
| وزن الشحن | 1.2 كجم |
كيف أقوم بتكوين شبكة PROFIBUS لهذه الوحدة؟
يتم التكوين عادةً باستخدام برنامج SST Console. تقوم باستيراد ملفات GSD لأجهزتك التابعة، وتحديد معلمات الشبكة، وتنزيل التكوين إلى الوحدة عبر اللوحة الخلفية لـ ControlLogix أو منفذ اللوحة الأمامية للوحدة.
هل تدعم SST-PFB-CLX "التبديل السريع"؟
نعم. كعضو في عائلة 1756، تدعم الإزالة والإدخال تحت الطاقة (RIUP). ومع ذلك، ستؤدي إزالة الوحدة إلى فقدان فوري للاتصال بجميع وحدات PROFIBUS التابعة البالغ عددها 125، لذا يجب أن يكون النظام في حالة آمنة قبل الإزالة.
هل يمكن لهذه الوحدة التعامل مع الرسائل اللاجسمية (DP-V1)؟
بالتأكيد. تدعم الوحدة عمليات القراءة/الكتابة اللاجسمية DP-V1. وهذا ضروري لتغيير المعلمات أثناء التشغيل أو إجراء تشخيصات عميقة على الأجهزة الذكية دون مقاطعة بيانات الإدخال/الإخراج الدورية.
الإنهاء والمقاومة: تأكد من إنهاء شبكة PROFIBUS بشكل صحيح عند كلا الطرفين الفيزيائيين للقطاع. استخدم موصلات PROFIBUS القياسية مع مقاومات إنهاء مدمجة. يعد ضبط مفتاح الإنهاء على "ON" في SST-PFB-CLX (إذا كانت عقدة طرفية) أمرًا بالغ الأهمية لمنع انعكاسات الإشارة.
سلامة الكابلات: استخدم فقط كابل PROFIBUS الأرجواني من النوع A. حافظ على مسافة لا تقل عن 20 سم من خطوط التيار المتردد عالية الطاقة لمنع التداخل الكهرومغناطيسي (EMI) من إتلاف تدفق البيانات بسرعة 12 ميجابت في الثانية.
منطق العنونة: يجب أن يكون لكل وحدة تابعة في شبكة PROFIBUS عنوان فريد (من 1 إلى 125). تجنب استخدام العنوان 0 (غالبًا ما يكون محجوزًا لأدوات البرمجة) أو العنوان 126 (القيمة الافتراضية للمصنع للعديد من الأجهزة الجديدة).
تتميز وحدةSST-PFB-CLX بـ شفافية التشخيص. فهي توفر سجل حالة مخصصًا ضمن قاعدة بيانات علامات ControlLogix الذي يوفر بيانات صحية في الوقت الفعلي لكل وحدة تابعة في الشبكة. وهذا يسمح لفرق الصيانة بتحديد مستشعر معطل أو جزء كابل مكسور على الفور عبر واجهة HMI، دون الحاجة إلى فتح خزانة التحكم. من خلال فصل توقيت PROFIBUS عن مسح PLC، تضمن الوحدة بقاء الشبكة مستقرة حتى لو كان معالج ControlLogix تحت حمل حاسوبي ثقيل، مما يجعلها حلاً "اضبط وانسَ" للبيئات ذات البروتوكولات المختلطة.
