Triconex DI3301 وحدة إدخال رقمية ‏(DI 3301) | ثلاثية التكرار النمطي

نظرة عامة

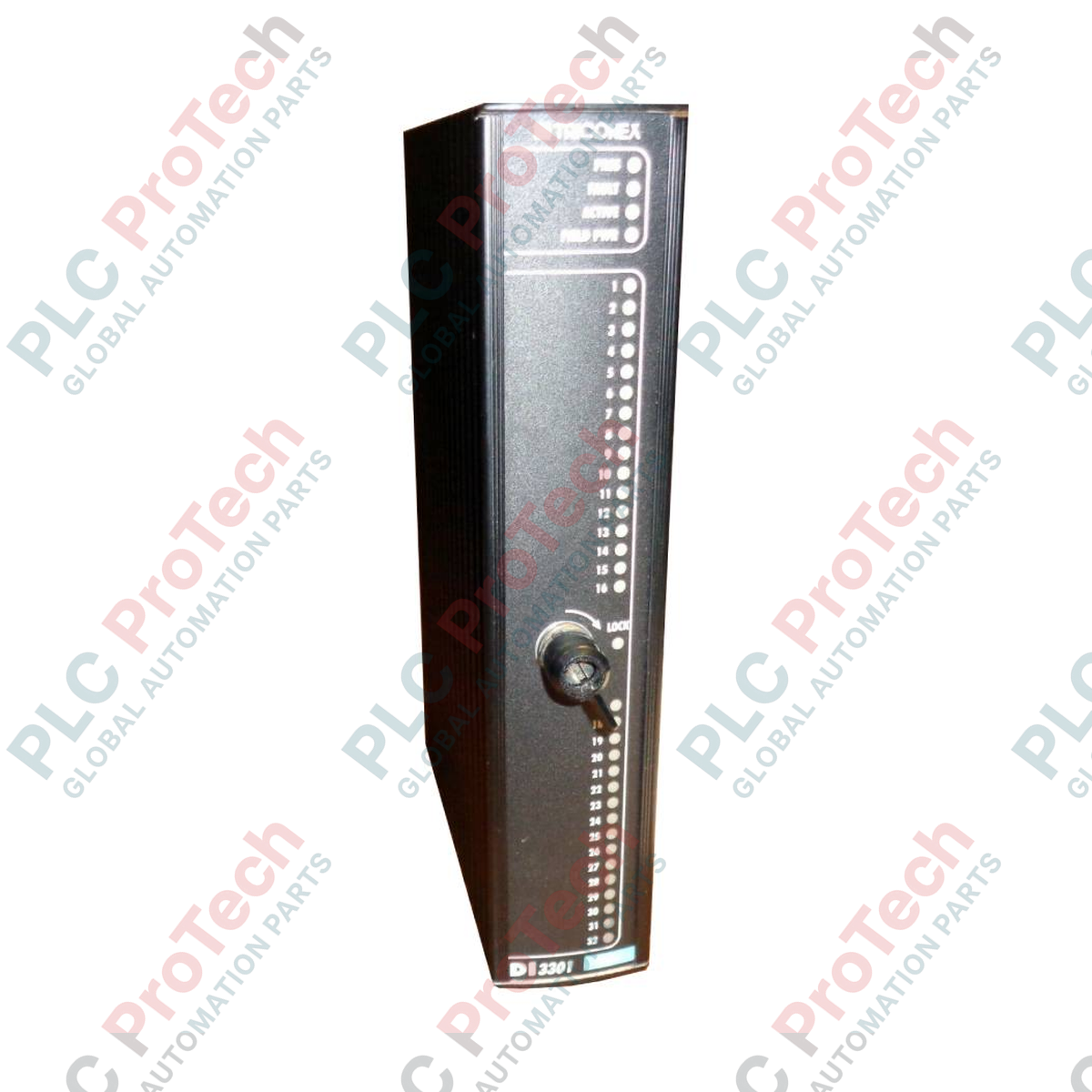

تُعد DI3301 (DI3301) مكوّنًا أساسيًا ضمن بنية Schneider Electric Triconex ذات التكرار النمطي الثلاثي (TMR). وقد صُممت خصيصًا لأنظمة السلامة المجهزة بالأجهزة (SIS) عالية التوافر، وتوفر وحدة الإدخال الرقمي هذه بجهد 24 فولت تيار مستمر واجهةً بين مستشعرات الحقل ووحدات تحكم Tricon. ومن خلال استخدام ثلاثة مسارات إدخال معزولة ومنطق تصويت داخلي، تضمن Triconex DI3301 ألا تؤدي نقطة فشل واحدة إلى المساس بسلامة العملية أو التسبب في إيقافات كاذبة. ولا غنى عن هذه الوحدة في البيئات عالية المخاطر، مثل منصات النفط البحرية ومصانع المعالجة الكيميائية ومحطات توليد الطاقة النووية، حيث يُعد الحفاظ على التشغيل المتواصل أمرًا بالغ الأهمية لكل من السلامة والربحية.

بنية الأجهزة المتقدمة

صُممت DI3301 لأنظمة Tricon v9 وv10 عالية الكثافة. وعلى خلاف مداخل PLC القياسية، تتم مراقبة كل قناة في DI3301 باستمرار بواسطة معالج دقيق مدمج.

• سلامة TMR: تستقبل الوحدة الإشارات من الحقل وتوزعها على ثلاثة مسارات مستقلة (A وB وC). وينفّذ كل مسار تكييف الإشارة واختبارات التشخيص الخاصة به قبل تمرير البيانات إلى المعالجات الرئيسية.

• اختبار تشخيص ذاتي: تنفّذ الوحدة تشخيصات شاملة لحالتي «عالق في وضع التشغيل» و«عالق في وضع الإيقاف». ويضمن هذا الاكتشاف الاستباقي أنه إذا تعطل أحد المكونات داخل الوحدة، فسيتعرّف النظام على العطل فورًا مع بقائه يعمل بكامل طاقته عبر المسارين المتبقيين.

• تصميم قابل للاستبدال أثناء التشغيل: لتقليل متوسط زمن الإصلاح (MTTR)، يدعم DI3301 الاستبدال أثناء الاتصال. ويمكن إدخاله في الهيكل أثناء تشغيل النظام وتحكمه في العملية، من دون مقاطعة تنفيذ المنطق.

المواصفات الفنية الرئيسية

الأسئلة الشائعة الفنية

كيف يتعامل DI3301 مع فقدان طاقة جانب الحقل؟

تراقب الوحدة وجود طاقة الحقل بجهد 24 VDC. وإذا انقطعت الطاقة عن أجهزة الاستشعار الميدانية، تُبلغ DI3301 برنامج التطبيق بحالة «فقدان طاقة الحقل»، مما يتيح تنفيذ منطق الحالة الآمنة أو إصدار إنذار.

هل يمكن استخدام DI3301 في تكوين مزدوج التكرار؟

على الرغم من أن نظام Triconex يعمل أصليًا بتكرار وحداتي ثلاثي (TMR)، يمكن لـ DI3301 العمل في الوضع «المزدوج» إذا تعطلت إحدى الأرجل، إلا أنه يُوصى باستبدال الوحدة سريعًا لاستعادة سلامة التصويت الكاملة 2 من 3 (2oo3).

ما أهمية مؤشري LED «Active» و«Fault» الموجودين على اللوحة الأمامية؟

يشير مؤشر LED Active إلى أن الوحدة تتواصل مع المعالجات الرئيسية. ويضيء مؤشر LED Fault عندما تكتشف وسائل التشخيص الداخلية عطلًا في الأجهزة أو اختلافًا بين أرجل التصويت الداخلية الثلاث.

دليل التركيب وتوصيل الأسلاك

لضمان أقصى قدر من المناعة ضد التداخل الكهرومغناطيسي/تداخل الترددات اللاسلكية (EMI/RFI) والموثوقية طويلة الأمد لـ DI3301، اتبع أفضل الممارسات الهندسية التالية:

1. الحجب والتأريض: استخدم دائمًا كابلات مزدوجة ملتوية ومُحجّبة لأسلاك الحقل. تأكد من تأريض الحجب عند طرف هيكل Triconex فقط لمنع حلقات التأريض التي قد تُدخل تشويشًا في الإشارة الرقمية.

2. توفير الطاقة الخارجية: بينما تراقب الوحدة جهد 24 VDC، تأكد من أن مصدر الطاقة الخارجي المستخدم لأجهزة الحقل منظم ومُرشّح. قد تؤدي ارتفاعات الجهد التي تتجاوز 33 VDC إلى إتلاف دوائر الإدخال.

3. عزم الموصل: عند تثبيت كابلات لوحة التوصيل الخارجية (ETP) بالوحدة، تأكد من إحكام تثبيت الموصلات. استخدم عزمًا قياسيًا قدره 0.5 نيوتن·متر لبراغي كتلة التوصيل لمنع ارتخائها بسبب الاهتزاز في البيئات عالية الاهتزاز، مثل قاعات التوربينات.

المزايا التشغيلية

• المتانة الفائقة: صُممت DI3301 بمكوّنات من الدرجة الصناعية قادرة على تحمّل الدورات الحرارية والاهتزازات العالية المعتادة في الآلات الصناعية الثقيلة.

• التوافق مع الإصدارات السابقة: تحافظ الوحدة على توافق كامل مع هياكل Tricon القديمة، مما يتيح ترقية أنظمة السلامة الأقدم بسلاسة دون الحاجة إلى إعادة تأهيل كاملة لأسلاك الحقل.

• الصيانة التنبؤية: من خلال شاشة التشخيص المحسّنة (EDM)، توفر الوحدة بيانات الحالة في الوقت الفعلي، مما يتيح للمهندسين تحديد أجهزة الاستشعار الميدانية المتدهورة قبل أن تتسبب في إيقاف النظام.
