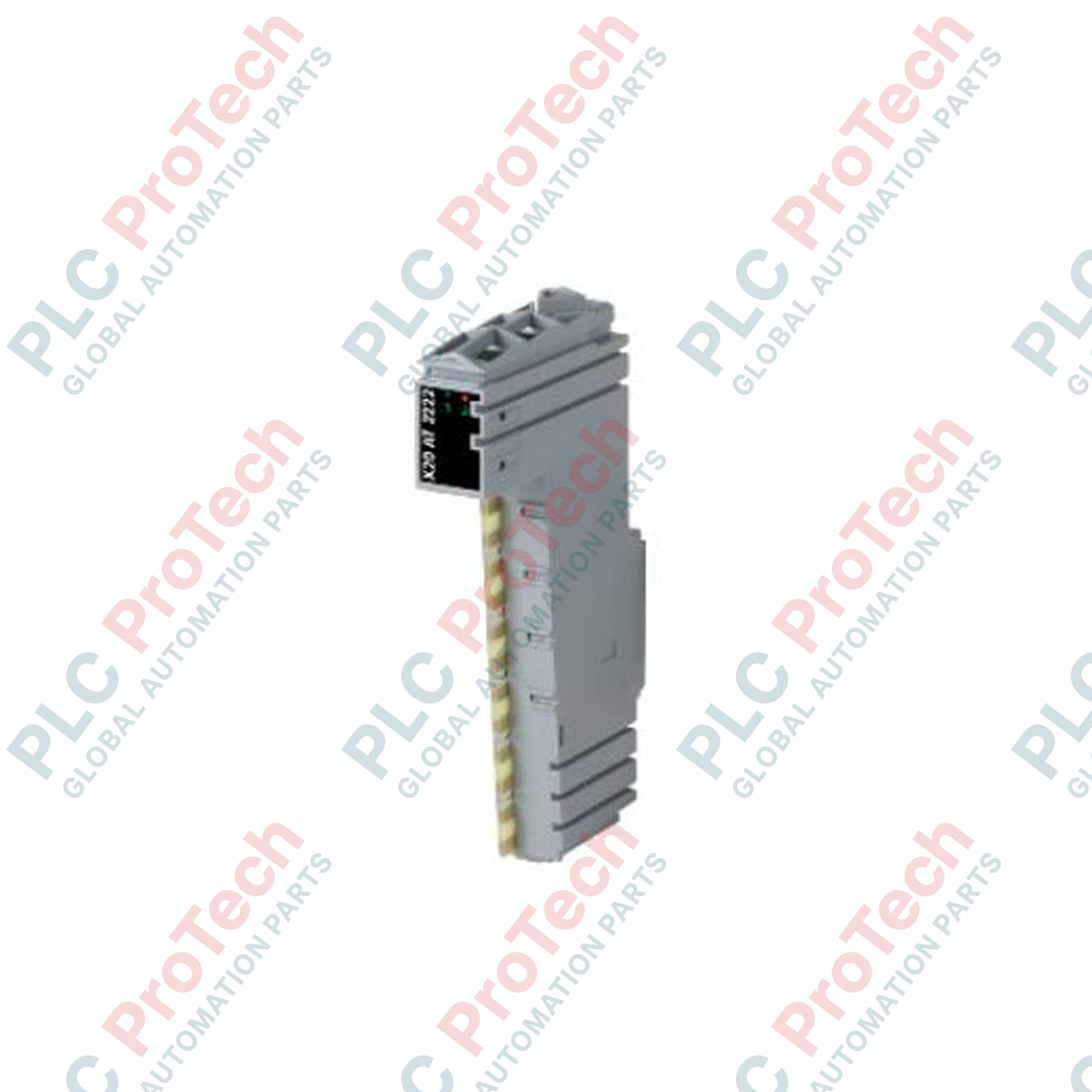

X20AT2222 B&R وحدة قياس درجة الحرارة ثنائية القناة لنظام X20

نظرة عامة على المنتج

إن  X20AT2222 (X20AT2222) هو وحدة قياس درجات حرارة عالية الدقة، مصممة لنظام B&R X20 ومهندسة خصيصًا للتوافق مع كاشفات درجة الحرارة المقاومة (RTD). تتميز هذه الوحدة بقناتين تدعمان مستشعرات PT100 وPT1000، مما يوفر دقة وثباتًا استثنائيين لمهام المراقبة الحرارية. في صناعات مثل بثق البلاستيك، ومعالجة الأغذية، والتحكم في المفاعلات الكيميائية، توفر  X20AT2222 حلقة التغذية الراجعة الأساسية اللازمة للحفاظ على تفاوتات ضيقة لدرجة الحرارة. ومن خلال دمج الترشيح المتقدم وتحويل البيانات الخطي مباشرةً في مرحلة الإدخال/الإخراج، تضمن الوحدة نقل بيانات درجات الحرارة عالية الدقة إلى PLC دون التداخل أو تدهور الإشارة المرتبط غالبًا بكابلات الإشارات التناظرية طويلة المسافة.

التهيئة التقنية

تم تحسين البنية hardware لوحدة X20AT2222 لتحقيق الدقة وتعدد الاستخدامات. فهي تدعم أنواع توصيل ثنائية الأسلاك وثلاثية الأسلاك، مما يتيح تعويض مقاومة أسلاك التوصيل في إعدادات التوصيل ثلاثي الأسلاك لضمان سلامة القياس عبر المسافات الأطول. تستخدم الوحدة محولات A/D عالية الدقة مع مرشحات مدمجة بترددَي 50 Hz و60 Hz للتخلص من ضوضاء تردد الشبكة الكهربائية، وهو أمر حيوي لتحقيق قراءات مستقرة في البيئات الصناعية. يمكن تهيئة كل قناة بشكل مستقل لأنواع مختلفة من المستشعرات ونطاقات القياس، مما يوفر مرونة لتلبية متطلبات الاستشعار الحراري المتنوعة. وتتكامل الوحدة بالكامل مع لوحة التوصيل الخلفية X20، وتستهلك قدرًا ضئيلًا من الطاقة من الناقل، مع توفير تشخيصات شاملة تشمل اكتشاف انقطاع الأسلاك وقصر الدائرة في المستشعرات المتصلة.

المواصفات التقنية

الأسئلة الشائعة التقنية

هل تعوّض X20AT2222 تلقائيًا مقاومة أسلاك التوصيل؟

نعم، عند استخدام تهيئة توصيل ثلاثية الأسلاك، تقيس الوحدة تلقائيًا مقاومة كابلات المستشعر وتعوّضها. ويضمن ذلك أن تعكس درجة الحرارة المعروضة الحالة الفعلية للمستشعر بدلًا من الخصائص الكهربائية للأسلاك.

ما ميزات التشخيص المتاحة لاستكشاف أعطال المستشعر؟

تراقب الوحدة كل قناة بحثًا عن حالتي «الدائرة المفتوحة» (انقطاع السلك) و«قصر الدائرة». عند اكتشاف عطل، يتم تعيين بت حالة في تخطيط الإدخال/الإخراج الخاص بـ PLC، كما سيشير مؤشر LED للقناة المعنية إلى حالة خطأ لتحديده فورًا.

هل يمكنني الجمع بين مستشعرات PT100 وPT1000 في الوحدة نفسها؟

نعم، يمكن تهيئة كل قناة في X20AT2222 بشكل مستقل ضمن شجرة الأجهزة في Automation Studio. ويمكنك تعريف القناة 1 كمدخل PT100 والقناة 2 كمدخل PT1000 بما يلائم متطلبات أجهزتك المحددة.

دليل الهندسة والتركيب

• الحماية وتقليل الضوضاء: لتحقيق أقصى دقة، لا سيما مع مستشعرات PT100 الحساسة للتغيرات الصغيرة في المقاومة، استخدم كابلات مجدولة محمية. يجب تأريض الحماية عند نقطة دخول خزانة التحكم باستخدام مشبك تأريض لمنع التداخل الكهرومغناطيسي الصادر عن كابلات القدرة العالية.

• اتساق التوصيل ثلاثي الأسلاك: عند استخدام القياس ثلاثي الأسلاك، تأكد من أن الموصلات الثلاثة جميعها لها مساحة مقطع عرضي وطول متماثلان. قد تؤدي الاختلافات في مقاومة الأسلاك بين التوصيلات الثلاثة إلى خطأ إزاحة ثابت في حساب درجة الحرارة.

• الاستقرار الحراري: عند التشغيل الأولي أو بعد استبدال مستشعر، اترك الوحدة وتوصيلاتها حتى تصل إلى الاتزان الحراري (حوالي 5 إلى 10 دقائق) قبل إجراء أي معايرة دقيقة أو بدء عملية حرجة. ويأخذ ذلك في الحسبان تبديد الحرارة الداخلي للوحدة ويساعد على استقرار منطق الوصلة الباردة.
