الشركة المصنعة: B&R
رقم المنتج: X20TB52
Country of origin:الولايات المتحدة
نوع المنتج: كتلة طرفية X20
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 3000ج
ميناء الشحن: شيامن
الضمان: 12 شهرًا

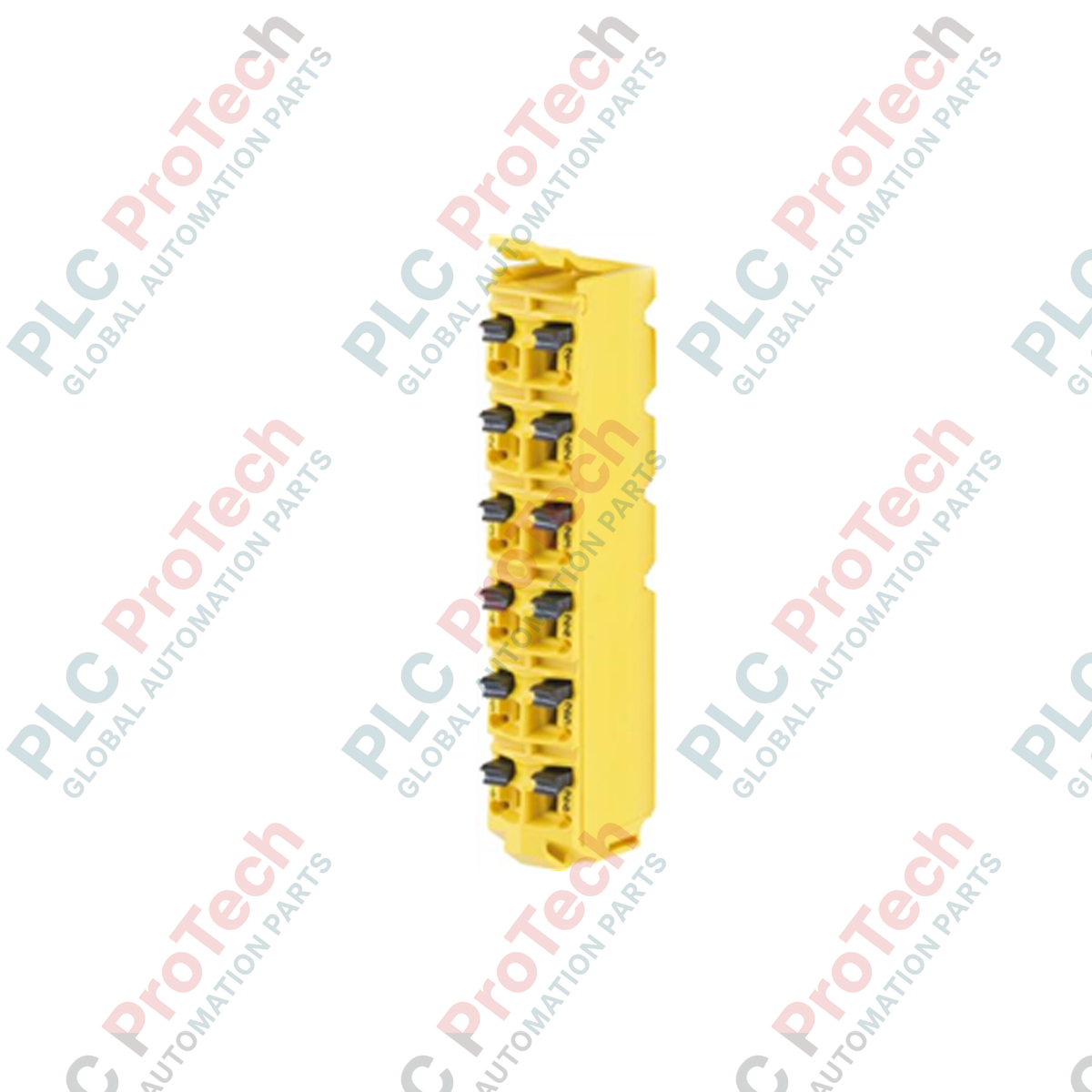

يُعد X20TB52 (X20TB52) كتلة طرفية متخصصة ذات 12 دبوسًا من نظام B&R X20، وتتميز بتصميم ميكانيكي مفتاح أمان فريد. تم تصميم هذه الكتلة الطرفية لمنع الإدخال الخاطئ في وحدات الإدخال/الإخراج غير المتوافقة، مما يوفر حماية مادية لتكوينات الأسلاك الحرجة. باستخدام تقنية الدفع المتقدمة، يسمح X20TB52 بالاتصال الفعال بدون أدوات مع الموصلات النحاسية. مصنفة لتحمل حتى 240 فولت تيار متردد و10 أمبير لكل جهة اتصال، وهي حل عالي الأداء لتوزيع الطاقة وتوجيه الإشارات حيث تكون السلامة التشغيلية وسرعة التجميع أمرًا بالغ الأهمية.
يركز تصميم X20TB52 على الأمان الميكانيكي والتلامس الكهربائي منخفض المقاومة. ميزة "مفتاح الأمان" هي الفارق الأساسي، حيث تضمن أن الكتلة الطرفية يمكن توصيلها فقط مع الوحدات التي تشترك في نفس ملف تعريف المفتاح، مما يلغي بشكل فعال مخاطر التوصيل الخاطئ أثناء الصيانة الميدانية. تم تصميم مشابك الطرفية ذات الدفع لطول تجريد سلك من 7 إلى 9 مم وتتطلب قوة إدخال منخفضة تبلغ 10 N. مع مقاومة تلامس ≤5 mΩ، يقلل X20TB52 من التشتت الحراري، مما يضمن أداءً مستقرًا حتى عند استخدام عدة جهات اتصال بتيار اسمي كامل يبلغ 10 أمبير.
| المعلمة | المواصفة |
| النموذج | X20TB52 |
| العلامة التجارية | B&R Industrial Automation |
| السلسلة | X20 System |
| عدد الدبابيس | 12 |
| الميزة الخاصة | Safety-Keyed |
| نوع الطرفية | Push-in Terminal |
| الجهد الاسمي | 240 VAC |
| الجهد الأقصى | 300 VAC |
| التيار الاسمي | 10 A per contact |
| مقاومة التلامس | ≤ 5 mOhm |
| مادة السلك | Copper Only |
| طول التجريد | 7 to 9 mm |
| وزن الشحن | 3.0 kg |
ما هو الغرض من ميزة "Safety-Keyed" في X20TB52؟
مفتاح الأمان هو نظام ترميز ميكانيكي. يضمن أن هذه الكتلة ذات 12 دبوسًا يمكن توصيلها فقط بنوع معين من الوحدات. هذا أمر حيوي في الخزائن التي تحتوي على فولتية مختلطة (مثل 24 VDC و230 VAC)، حيث يمنع توصيل كتلة طرفية عالية الجهد عن طريق الخطأ بوحدة إدخال رقمية منخفضة الجهد.
هل يمكنني استخدام X20TB52 مع الأسلاك المجدولة الدقيقة؟
نعم، ولكن لأداء مثالي وسهولة استخدام مع تقنية الدفع، يُنصح باستخدام الفيرولات. إذا لم تُستخدم الفيرولات، يجب الضغط على رافعة التحرير البرتقالية بمفك لفتح مشبك الزنبرك قبل إدخال السلك المجدول.
هل من الممكن قياس الجهد دون فصل الأسلاك؟
نعم. كل دبوس في X20TB52 يحتوي على نقطة اختبار مدمجة. يمكنك إدخال مسبار مقياس متعدد قياسي مباشرة في الفتحة المخصصة للاختبار للتحقق من وجود الجهد أو فحص مستويات الإشارة أثناء تشغيل النظام.
التحقق من التوصيل الميكانيكي: قبل التركيب النهائي، تحقق من أن التوصيل في X20TB52 يتطابق مع الترميز في وحدة X20. لا تجبر الكتلة الطرفية على الدخول في الوحدة إذا كان هناك مقاومة؛ فهذا يشير إلى احتمال عدم تطابق في مفتاح الأمان، المصمم لحماية الدوائر الداخلية لوحدة الإدخال/الإخراج.
معايير الأسلاك: استخدم فقط الموصلات النحاسية. تأكد من أن طول التجريد بين 7 مم و9 مم بدقة. قد يؤدي التجريد الأقصر إلى إمساك المشبك بالعزل بدلاً من الموصل، مما يسبب أعطالًا متقطعة أو تسخينًا موضعيًا بسبب سوء التلامس.
إدارة حمل التيار: بينما يُصنف كل جهة اتصال لتحمل 10 أمبير، فإن السعة الإجمالية للتيار في الكتلة الطرفية محدودة بالوحدة التي تتصل بها والبيئة الحرارية للخزانة. للتطبيقات ذات التيار العالي، تأكد من وجود تدفق هواء كافٍ في الخزانة للحفاظ على درجة حرارة الكتلة الطرفية ضمن نطاق التشغيل من -25 إلى 60 درجة مئوية.
