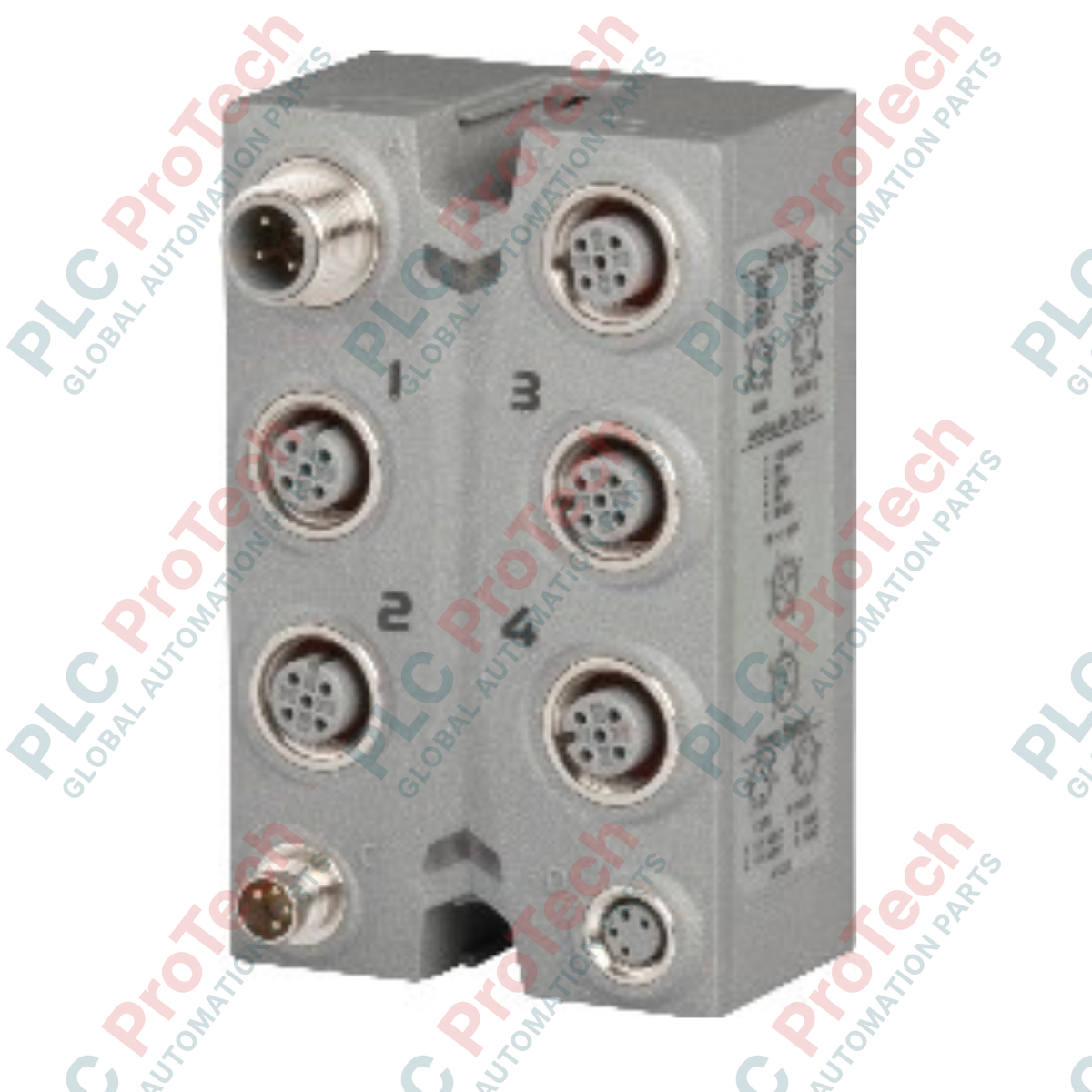

وحدة إخراج تناظري ذات 4 قنوات، 0-20 mA، X67AO1323

نظرة عامة على المنتج

إن  X67AO1323 (X67AO1323) هو وحدة خرج تماثلي متينة، مُثبتة ميدانيًا، ومصممة لبيئات الأتمتة اللامركزية. تتميز هذه الوحدة بأربعة مخارج عالية الدقة ضمن نطاق إشارة من 0 إلى 20 mA، وقد صُممت للتحكم في المشغلات، ومحركات التردد المتغير، والصمامات التناسبية مباشرةً على مستوى الآلة. وبفضل دقة محول تبلغ 12 بت وحماية مدمجة من عكس القطبية، تضمن  X67AO1323 نقلًا موثوقًا ومستقرًا للإشارات. كما أن بنيتها الحاصلة على تصنيف IP67، وهو تصنيف نموذجي لسلسلة X67، تجعلها حلًا مثاليًا للظروف الصناعية القاسية التي تكون فيها مساحة الخزانة محدودة وتلزم وحدات إدخال/إخراج لامركزية لتقليل تعقيد التوصيلات وتداخل الإشارات.

التهيئة التقنية

تم تحسين البنية hardware لوحدة X67AO1323 لتناسب أنظمة الطاقة بجهد 24 VDC، وتعمل بكفاءة ضمن نطاق جهد واسع من 18 إلى 30 VDC. تستخدم الوحدة محولًا رقميًا إلى تماثلي (DAC) بدقة 12 بت، ما يوفر دقة تدريجية تبلغ 4096 خطوة عبر نطاق من 0 إلى 20 mA لتحقيق حلقات تحكم سلسة. ولضمان سلامة المعدات، تتضمن الوحدة حماية شاملة من عكس القطبية. وقد صُمم نظامها الحراري للعمل في درجات حرارة صناعية قصوى تتراوح من -25 إلى 60 درجة مئوية، ما يتيح تثبيتها مباشرةً على الآلات في مناخات متنوعة. وتضمن سعة تغذية المشغلات العالية، التي تصل إلى 12 W، حصول أجهزة الحقل حتى ذات المتطلبات العالية على طاقة ثابتة من دون الحاجة إلى خطوط تغذية مساعدة إضافية.

المواصفات الفنية

الأسئلة الشائعة الفنية

هل تتطلب X67AO1323 مصدر تغذية منفصلًا للمشغلات؟

صُممت الوحدة لتوفير الطاقة للمشغلات المتصلة مباشرةً عبر اتصال ناقل X67، بقدرة قصوى تبلغ 12 W. ومع ذلك، يجب التحقق من أن إجمالي استهلاك الطاقة لجميع الأجهزة الأربعة المتصلة لا يتجاوز حد 12 W لضمان التشغيل المستقر.

كيف تُحسب دقة 12 بت لنطاق 0-20 mA؟

توفر دقة 12 بت عددًا قدره 4096 خطوة منفصلة. وهذا يعني أن كل خطوة تمثل تقريبًا 0.00488 mA (4.88 ميكروأمبير). ويكون هذا المستوى من الدقة كافيًا عادةً لمعظم مهام التحكم في التدفق الصناعي، وتنظيم السرعة، وتحديد الموضع.

هل تناسب هذه الوحدة البيئات الخارجية أو بيئات الغسل بالماء؟

باعتبارها مكوّنًا من سلسلة X67، صُممت هذه الوحدة للتركيب الميداني. وعلى الرغم من أن نطاق درجة حرارة تشغيلها واسع (من -25 إلى 60 درجة مئوية)، يجب التأكد من إحكام إغلاق جميع موصلات M12 والمنافذ غير المستخدمة بأغطية للحفاظ على سلامتها البيئية ومنع تسرب الرطوبة والغبار.

دليل الهندسة والتركيب

• تدريع الإشارة وتوصيلات M12: للحفاظ على دقة الإشارة البالغة 12 بت ومنع تداخل EMI، استخدم كابلات M12 محمية لجميع المخارج التماثلية. يجب تأريض تدريع الكابل بشكل صحيح عبر هيكل موصل M12 إلى إطار الآلة لضمان مسار منخفض الممانعة للضوضاء عالية التردد.

• الاعتبارات الحرارية واعتبارات التركيب: على الرغم من أن الوحدة مصنفة للعمل حتى 60 درجة مئوية، تأكد من عدم تثبيتها مباشرةً بجوار مصادر الحرارة العالية، مثل المحركات الكبيرة أو الأفران الصناعية. يجب السماح بالحمل الحراري الطبيعي حول هيكل الوحدة لمنع ارتفاع الحرارة الموضعي، ولا سيما عند استخدام كامل سعة طاقة المشغلات البالغة 12 W.

• عكس القطبية وسلامة التوصيلات: على الرغم من أن الوحدة تتميز بحماية مدمجة من عكس قطبية تغذية 24 VDC، تحقق دائمًا من ترتيب أطراف كابلات M12 قبل توصيل الطاقة. قد يؤدي توصيل حلقة التيار بشكل غير صحيح (0-20 mA) إلى سلوك غير منتظم للمشغل أو إلى تلف محتمل في أجهزة الجهات الخارجية المتصلة.
