X20TB72 كتلة أطراف ذات 12 دبوسًا ومفتاح أمان من سلسلة B&R X20

نظرة عامة على المنتج

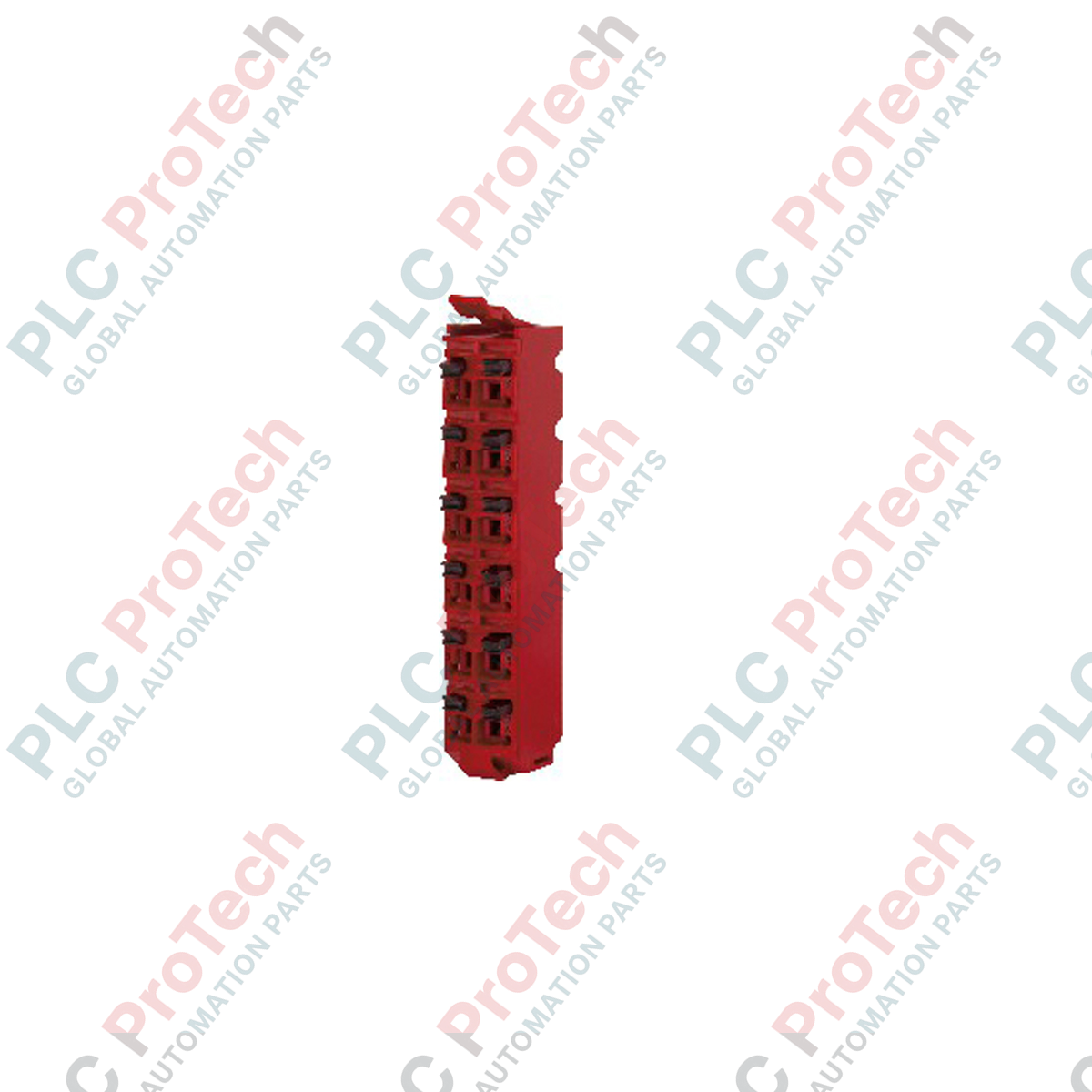

إن X20TB72 (X20TB72) هو كتلة توصيل متخصصة ذات 12 دبوسًا، صُممت لنظام B&R X20، ومخصصة لدعم وحدات الإدخال/الإخراج الحرجة للسلامة. وعلى خلاف كتل التوصيل القياسية، تتميز X20TB72 بآليات «ترميز السلامة» المدمجة التي تمنع إدخال كتل توصيل غير مخصصة للسلامة عن طريق الخطأ في الوحدات الإلكترونية المرتبطة بالسلامة. ويُعد هذا التعشيق الميكانيكي مكوّنًا أساسيًا من مبدأ تصميم «التشغيل الآمن عند التعطل»، إذ يضمن بقاء توصيلات مفاتيح إيقاف الطوارئ، وستائر الضوء، ومستشعرات السلامة موصّلة وفق التعيين الصحيح. وباستخدام تقنية التوصيل بالضغط المجربة من B&R، توفر هذه الوحدة اتصالًا محكمًا مانعًا لتسرب الغازات ومقاومًا للاهتزاز، ما يجعلها مكوّنًا أساسيًا لأنظمة الأتمتة عالية الموثوقية في تطبيقات السيارات والأدوية والصناعات الثقيلة.

التهيئة الفنية

تم تحسين X20TB72 للتثبيت السريع والصيانة دون أدوات وبكفاءة عالية. صُمم توزيع الدبابيس الـ12 لتهيئات الإدخال/الإخراج عالية الكثافة، بينما تتيح تقنية مشبك التوصيل بالضغط إدخال الأسلاك النحاسية الصلبة أو المزودة بطرف كبس مباشرة، بقوة نموذجية لا تتجاوز 10 N. وتضمن ميزة «الترميز المخصص للسلامة» ملفًا ميكانيكيًا فريدًا يطابق وحدة السلامة المقابلة، مما يلغي خطر الخطأ البشري أثناء استبدال الأجهزة أو ترقية النظام. ولضمان أعلى موثوقية كهربائية ومنع تدهور نقاط التلامس، صُممت كتلة التوصيل حصريًا للموصلات النحاسية، وتدعم طول تجريد قياسيًا للسلك يتراوح بين 7 و9 mm لضمان الإدخال الكامل والتعشيق الصحيح لمشبك الزنبرك.

المواصفات الفنية

الأسئلة الشائعة الفنية

ما الغرض من ميزة «الترميز المخصص للسلامة» في X20TB72؟

يمثل ترميز السلامة وسيلة حماية ميكانيكية. فهو يضمن إمكانية توصيل كتلة التوصيل الصحيحة فقط، ذات الترميز المطابق، بوحدة السلامة. ويمنع ذلك توصيل كتلة توصيل قياسية، قد تكون لها أسلاك أو جهد مختلفان، بشريحة إلكترونية مصنفة للسلامة عن غير قصد، مما يحافظ على سلامة دائرة SIL 3/PLe.

هل يمكنني استخدام أسلاك دقيقة متعددة الشعيرات من دون أطراف كبس مع كتلة التوصيل هذه؟

نعم، ولكن ستحتاج إلى استخدام مفك براغي صغير للضغط على ذراع التحرير أثناء إدخال السلك. أما الأسلاك الصلبة أو الأسلاك الدقيقة متعددة الشعيرات المزودة بأطراف كبس، فلا تتطلب أي أداة؛ إذ يمكن دفعها مباشرة داخل الطرف للحصول على اتصال محكم.

لماذا يُحظر استخدام الأسلاك المصنوعة من الألومنيوم؟

يكون سلك الألومنيوم عرضة للزحف البارد وأكسدة السطح، مما قد يؤدي إلى زيادة مقاومة التلامس واحتمال ارتفاع الحرارة في آلية مشبك الزنبرك الخاصة بنظام X20. وقد تم تحسين X20TB72 خصيصًا لتناسب موصلية النحاس وخصائصه الميكانيكية.

دليل الهندسة والتركيب

• التحقق من تعشيق السلامة: عند توصيل X20TB72 بوحدة إلكترونية، تأكد من الشعور بصدور «نقرة» ميكانيكية من ألسنة القفل. وإذا لم تنزلق كتلة التوصيل بسلاسة، فلا تستخدم القوة؛ بل تحقق من توافق ترميز السلامة مع متطلبات الوحدة. فقد يؤدي إدخال كتلة غير متوافقة بالقوة إلى إتلاف الدبابيس المطلية بالذهب على الشريحة الإلكترونية.

• إعداد الأسلاك: في تطبيقات السلامة، يُنصح بشدة باستخدام أطراف كبس معزولة عالية الجودة. فهذا يمنع الشعيرات السائبة من التسبب في تداخل أو دوائر قصر بين الدبابيس الـ12 عالية الكثافة، وهو أمر بالغ الأهمية للحفاظ على التغطية التشخيصية المطلوبة وفق معايير السلامة.

• تخفيف إجهاد الأسلاك: في البيئات المعرضة للاهتزاز المستمر، مثل التركيب على الآلات، تأكد من تثبيت ضفيرة الأسلاك الواردة برباطات كابلات في سكة التثبيت أو هيكل الخزانة. ويمنع ذلك وزن الكابلات من ممارسة عزم ميكانيكي على نقاط التلامس بالضغط، مما يضمن اتصالًا طويل الأمد محكمًا مانعًا لتسرب الغازات.
