X67SM4320 وحدة محرك خطوي ذات 4 قنوات، 24 VDC

نظرة عامة على المنتج

إن الوحدة  X67SM4320 (X67SM4320) هي وحدة تحكم عالية الكثافة بمحركات الخطوة، تُثبَّت ميدانياً ومصممة لبيئات الأتمتة اللامركزية. ويمكنها إدارة ما يصل إلى أربعة محركات خطوة ثنائية الطور ثنائية القطبية بشكل مستقل. تعمل الوحدة بجهد اسمي قدره 24 VDC، وتوفر تياراً مستمراً للمحرك يبلغ 1.0 A لكل قناة، مع قدرة ذروة تبلغ 1.5 A. وبوصفها جزءاً من نظام X67، صُممت  X67SM4320 للتركيب «على الآلة»، مما يلغي الحاجة إلى خزائن تحكم كبيرة بفضل توفير حماية بتصنيف IP67 واتصال M12 مباشراً لتطبيقات الحركة متعددة المحاور.

التكوين التقني

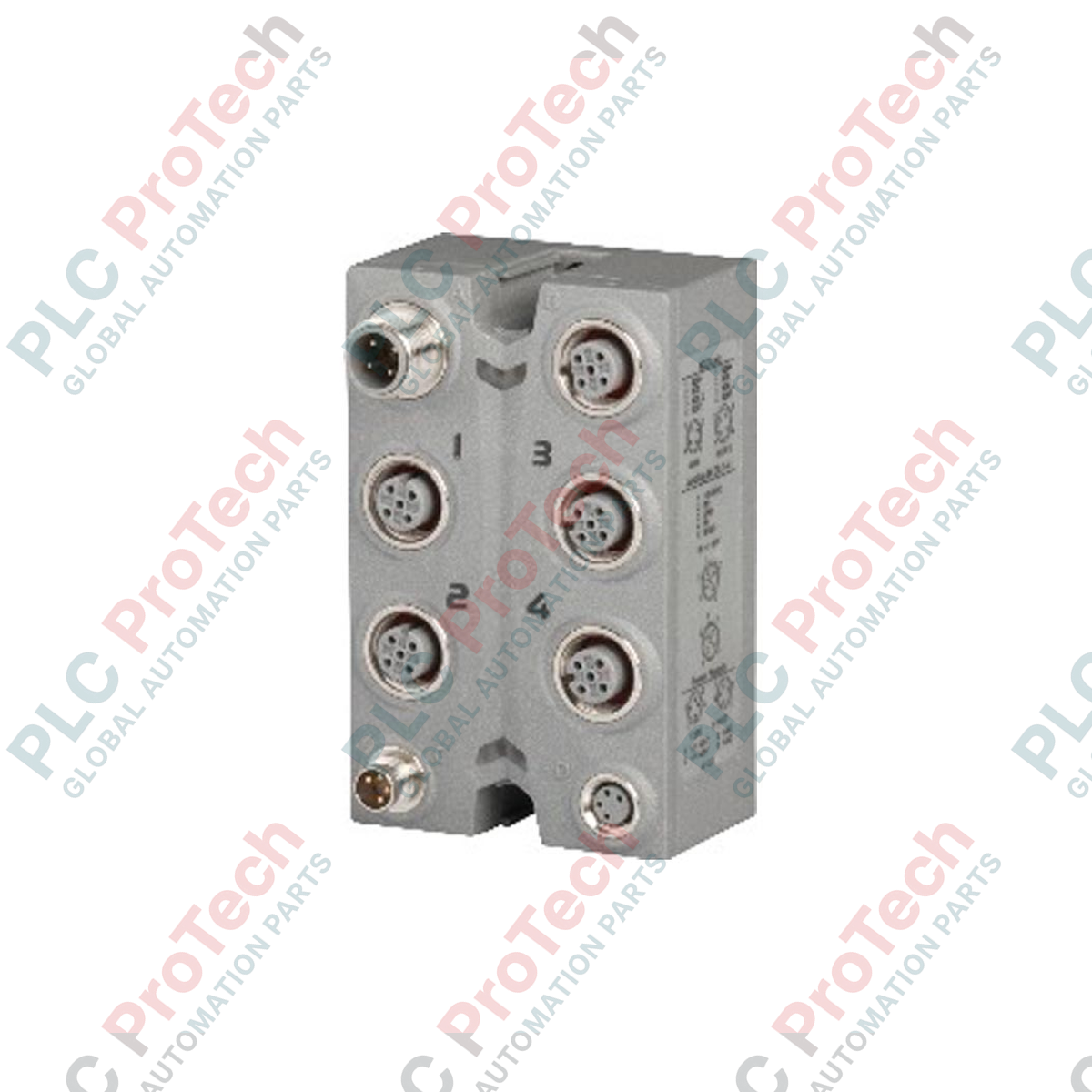

تتميز البنية العتادية للوحدة X67SM4320 بأربع قناطر كاملة مدمجة، ومُحسّنة تحديداً لقيادة محركات الخطوة ثنائية القطبية. وتدعم الوحدة التحكم الدقيق في التيار، كما تتضمن مؤشرات LED مخصصة لحالة «المحرك نشط» لكل قناة، ما يوفر تشخيصاً بصرياً فورياً لحالة الحركة. وبفضل رمز تعريف B&R البالغ  0x1DCC، يتم التعرف على الوحدة بسلاسة ضمن بيئة Automation Studio. وتتيح أبعادها المدمجة (8.5 × 5.3 × 4.2 سم) تركيبها في المساحات الضيقة على الأذرع الروبوتية أو أنظمة السيور الناقلة أو آلات التغليف، بينما يضمن نطاق تحمل 24 VDC ±25% أداءً مستقراً حتى في أنظمة القدرة التي تشهد تقلبات كبيرة في الجهد.

المواصفات التقنية

الأسئلة الشائعة التقنية

هل يمكن لهذه الوحدة قيادة محركات الخطوة أحادية القطبية؟

صُممت X67SM4320 تحديداً بمخارج قناطر كاملة لمحركات الخطوة ثنائية الطور ثنائية القطبية. وعلى الرغم من إمكانية توصيل بعض المحركات أحادية القطبية ذات 6 أو 8 أسلاك بتكوين ثنائي القطبية (على التوالي أو بالتوازي)، يجب التأكد من توافق المعلمات الكهربائية مع تصنيف التيار المستمر للوحدة البالغ 1.0 A.

هل تدعم الوحدة التقسيم الدقيق للخطوات؟

نعم، تدعم وحدات الخطوة من سلسلة X67 عادةً التقسيم الدقيق للخطوات لضمان حركة سلسة وتقليل الرنين الميكانيكي. ويتم إعداد الخطوات وحدود التيار من خلال المعلمات العتادية في برنامج الأتمتة.

ما أهمية تيار الذروة البالغ 1.5 A؟

يتيح تيار الذروة للوحدة التعامل مع متطلبات عزم مرتفعة لفترات وجيزة، مثل مرحلة التسارع أثناء الحركة. ومع ذلك، ولمنع الإيقاف الحراري أو حدوث تلف، يجب ألا يتجاوز التيار الفعال طويل الأمد (RMS) تصنيف التيار المستمر البالغ 1.0 A لكل قناة.

دليل الهندسة والتركيب

• التوصيلات وموصلات M12: استخدم كابلات عالية الجودة ومحمية للتوصيلات بالمحركات لتقليل التداخل الكهرومغناطيسي (EMI). ونظراً إلى الطبيعة النبضية بعرض النبضة لمحركات الخطوة، قد تشع الكابلات غير المحمية ضوضاءً تتداخل مع المستشعرات أو خطوط الاتصال القريبة. تأكد من إحكام موصلات M12 بعزم الربط الصحيح للحفاظ على إحكام الوحدة البيئي.

• تبديد الحرارة: على الرغم من تصميم الوحدة للتركيب الميداني، تولد القناطر الكاملة الداخلية حرارة عند قيادة أربعة محركات بتيارها الاسمي. ركّب الوحدة على سطح معدني إن أمكن لاستخدامه كمشتت حراري، وتأكد من وجود تدفق هواء محيط كافٍ للبقاء ضمن نطاق التشغيل من -25 إلى 60°C.

• استقرار مصدر الجهد: يُعد نطاق 24 VDC ±25% واسعاً، إلا أن أداء محركات الخطوة، ولا سيما العزم عند السرعات العالية، يعتمد بدرجة كبيرة على استقرار مصدر التغذية. استخدم مقطع قدرة مخصصاً بجهد 24V لوحدات الحركة لمنع هبوط الجهد الناجم عن الأحمال الحثية الأخرى في النظام.
