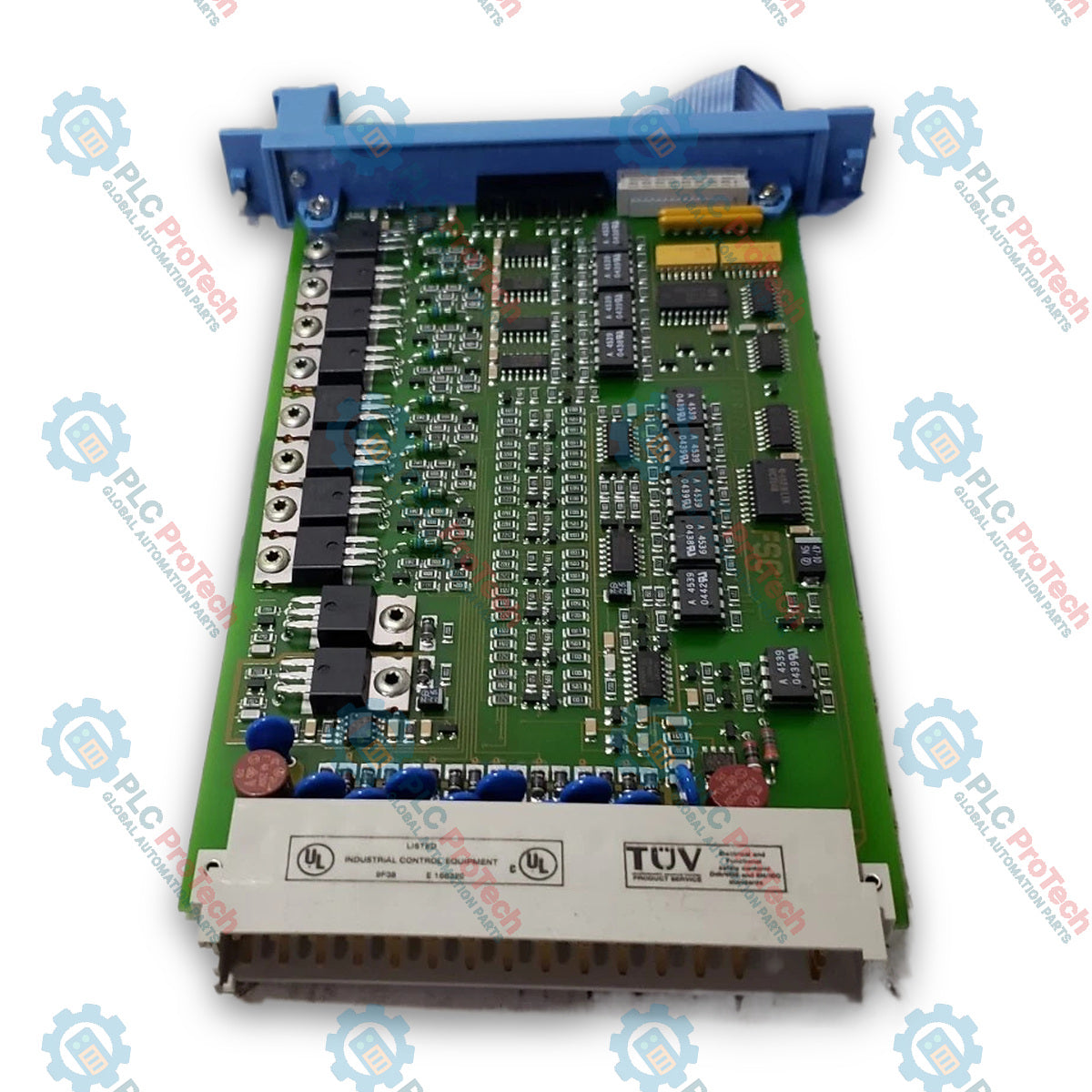

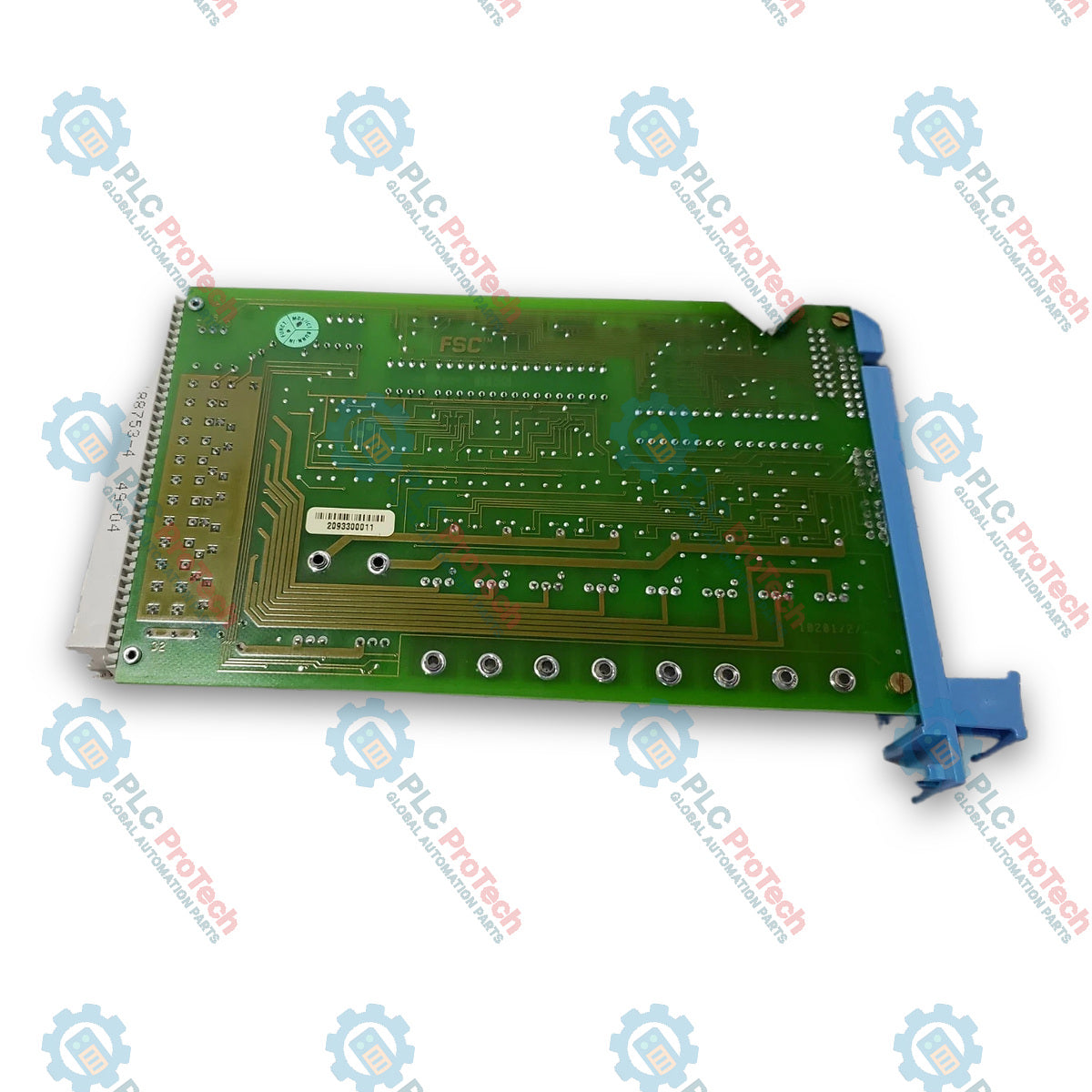

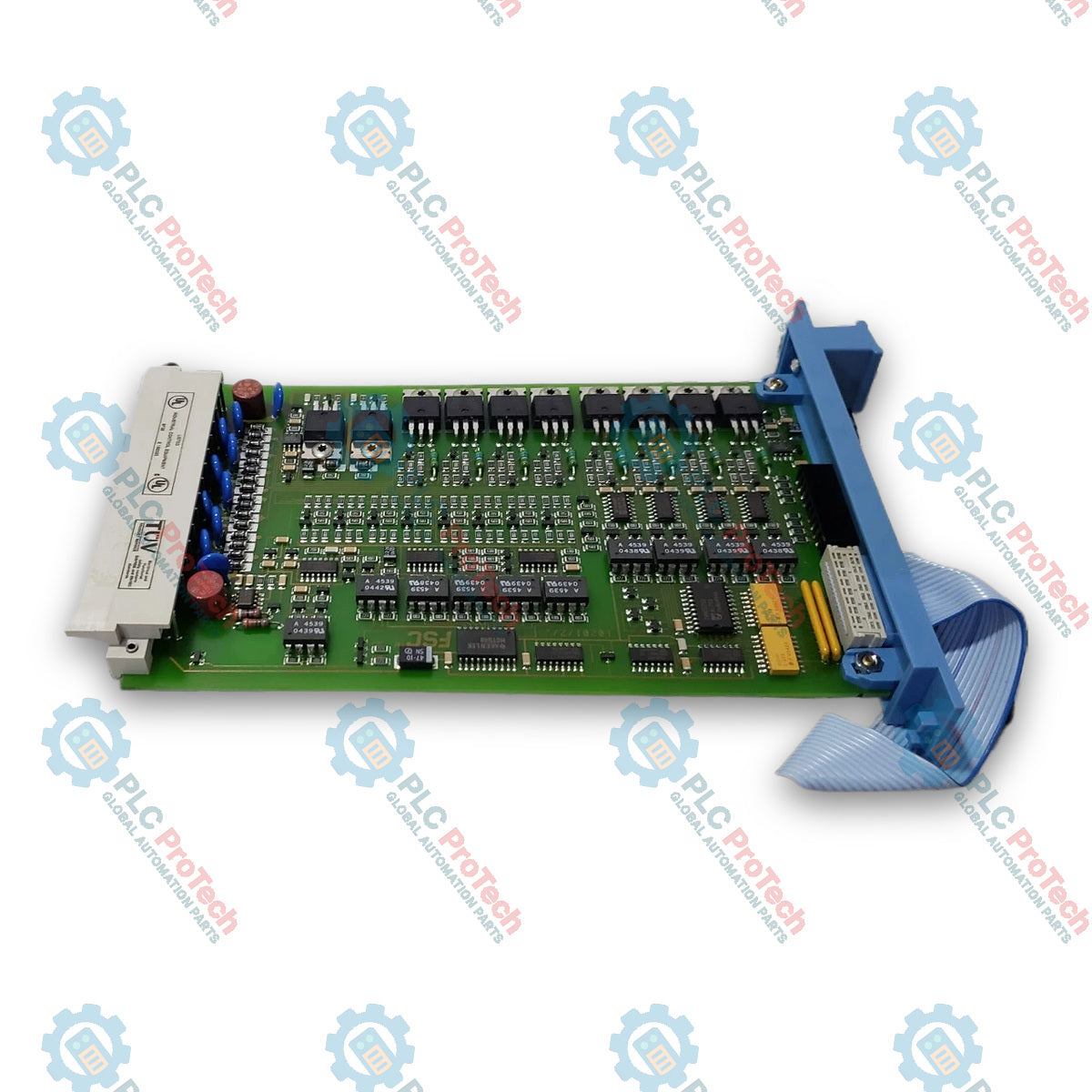

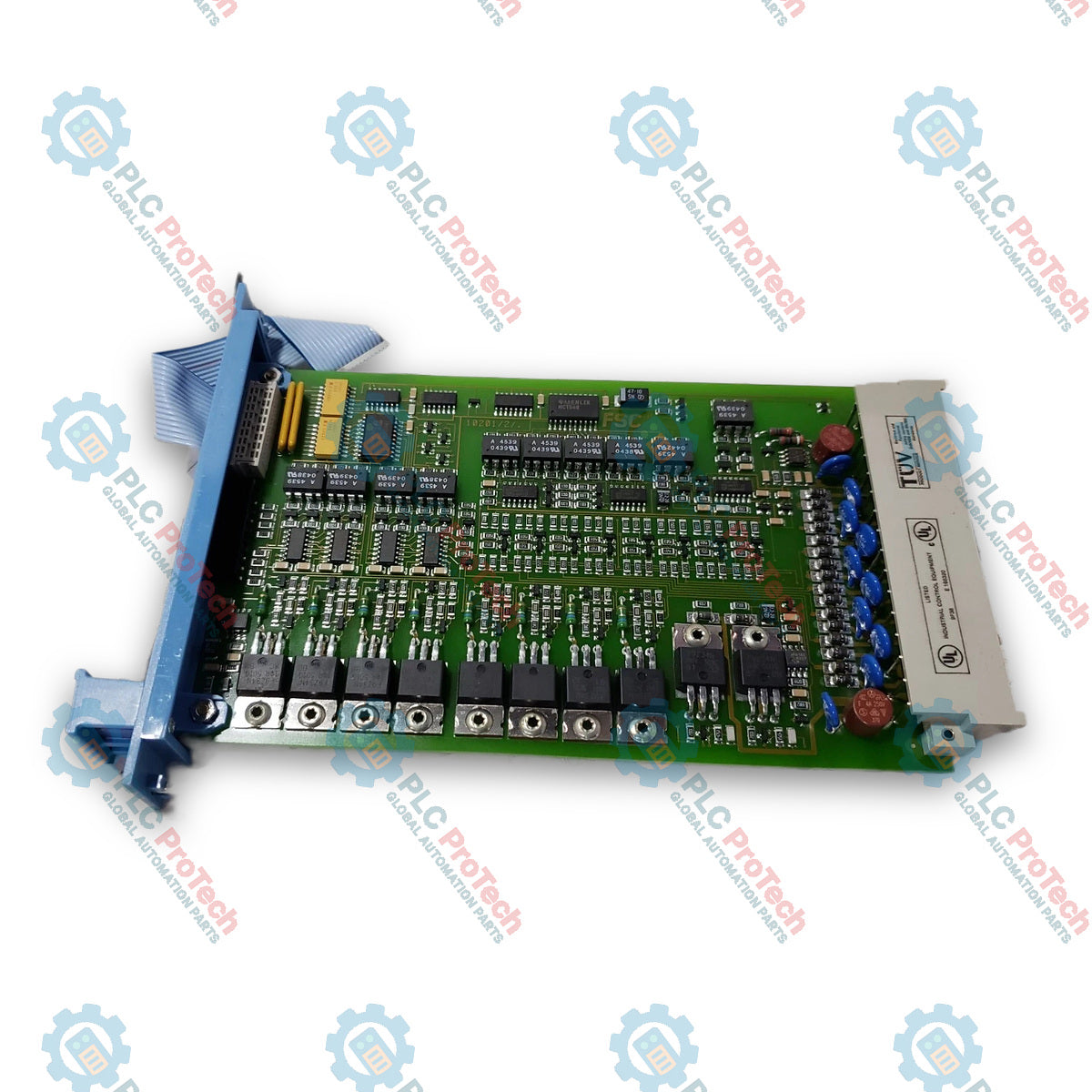

Honeywell FS-SDO-0824 modul bezpečného digitálního výstupu Safety Manager

Popis

Honeywell FS-SDO-0824 je bezpečný digitální výstupní modul bez konformního povlaku, navržený pro kritické řízení procesů, bezpečnostní instrumentované systémy (SIS) a aplikace nouzového odstavení (ESD) v platformě Honeywell Safety Manager. Modul funguje jako rozhraní vysoce integrovaného logického řešiče a jako klíčová výkonná jednotka v rámci bezpečnostních instrumentovaných funkcí (SIF) až do úrovně shody SIL3. Převádí interní logické příkazy z řídicího šasi na elektrické signály na úrovni provozu a umožňuje přesné a bezpečné ovládání provozních akčních členů kritických z hlediska bezpečnosti, elektromagnetických ventilů, oddělovacích relé a zařízení pro signalizaci alarmů.

Modul FS-SDO-0824, navržený konkrétně pro integraci do IO šasi Safety Manager (například IOCHAS-0001S/R nebo IOCHAS-0002S/R), využívá 8kanálovou polovodičovou topologii se zdrojem. Každý výstupní kanál poskytuje regulované napájení 24 V DC schopné dodávat až 550 mA na bod a je vybaven vestavěnou ochranou proti zkratu a internou diagnostikou poruch, která zabraňuje nebezpečným nezjištěným selháním. Provedení bez konformního povlaku (označené předponou FS-) je optimalizováno pro standardní velíny, skříňové rozváděče a průmyslová automatizační centra s řízenou teplotou.

Architektura modulu integruje vícestupňové interní napájecí větve pro oddělení zpracování systémové logiky od dodávky proudu do provozních smyček. Interní logické obvody jsou napájeny přímo z napájecí větve 5 V DC a interní sběrnice 24 V DC, zatímco výstupní provozní smyčky jsou napájeny prostřednictvím vyhrazené externí napájecí větve 24 V DC. Integrovaný dohled hlídače (WDG) aktivně ověřuje stav systémové logiky a řídicí signály před povolením změn stavu výstupů, čímž zajišťuje okamžité bezpečné vypnutí v případě poruchy nadřazeného systému.

Pro zachování integrity hardwaru během sestavování systému a servisu v provozu využívá FS-SDO-0824 mechanismy fyzického kódování. Kódování zadního hranového konektoru zabraňuje nesprávnému zasunutí do slotů nesprávného IO šasi a chrání logickou desku modulu i připojenou provozní instrumentaci před vystavením nesprávnému napětí. Modul se bezproblémově propojuje s vyhrazenými sestavami zakončení provozních vodičů (například TSDO-0824 nebo TSDO-0824C) prostřednictvím systémových propojovacích kabelů, což zjednodušuje zapojení a údržbu rozváděče.

Funkce

• Bezpečné polovodičové výstupy: Obsahuje 8 nezávislých spínacích kanálů se zdrojem 24 V DC a ochranou proti zkratu pro bezpečnostní aplikace s vysokou dostupností.
• Integrovaný dohled hlídače: Obsahuje vyhrazené obvody vstupního signálu hlídače (jmenovitý proud 8 mA) pro monitorování stavu provádění logiky a spuštění bezpečných reakcí při poruše.
• Oddělená architektura napájení: Odděluje zpracování interní logiky (interní 5 V DC a 24 V DC) od napájení externích zátěží v provozu (externí 24 V DC), čímž minimalizuje šíření elektrického šumu.
• Zabezpečení mechanickým kódováním: Využívá předdefinované konfigurace kódovacích kolíků zadního konektoru (A9/C9), které zabraňují nesprávnému zasunutí modulu do slotů šasi I/O.
• Vysoká schopnost zatížení: Umožňuje přímé řízení odporových, indukčních, kapacitních (až 1 µF) a žárovkových zátěží (až 120 mA / 2,9 W).
• Komplexní diagnostika poruch: Vestavěné omezení proudu a nízký únikový proud ve vypnutém stavu (< 0,1 mA) chrání připojené akční členy před neúmyslnou aktivací nebo tepelným namáháním.
• Konstrukce bez konformního povlaku: Tvarově přizpůsobená standardním průmyslovým rozváděčům, místnostem řízení procesů a čistým automatizačním skříním.

Použití

• Systémy nouzového odstavení (ESD): Přímé řízení solenoidových ventilů 24 Vdc typu „odpojením napětí k vypnutí“, izolačních ventilů a akčních členů nouzového uzavření.
• Bezpečnostní systémy požáru a úniku plynu (F&G): Ovládání vizuálních majáků, poplachových houkaček, solenoidů pro uvolnění hasiva a místních stavových indikátorů v provozu.
• Systémy řízení hořáků (BMS): Bezpečné řízení výstupů pro bezpečnostní uzavírací ventily palivového plynu, relé zapalovací sekvence a blokování proplachu.
• Systémy ochrany proti vysokému tlaku s vysokou integritou (HIPPS): Vysokorychlostní vypínání rychločinných bezpečnostních izolačních ventilů ve vysokotlakých plynovodech nebo potrubích s kapalinou.
• Rozhraní oddělovacích relé: Spínání polních zátěží s vyšším výkonem, spouštěcích obvodů motorových rozváděčů (MCC) a pomocných řídicích smyček prostřednictvím bezpečných oddělovacích relé.

Technické specifikace

Obecné

Požadavky na napájení

Parametry a vlastnosti výstupu

Provozní podmínky prostředí

Pokyny k instalaci

1. Bezpečnostní kontrola před instalací: Modul rozbalte v prostoru chráněném před elektrostatickými výboji (ESD). Zkontrolujte, zda nejsou piny zadního konektoru modulu, západkové mechanismy krytu a přední kabelové vedení fyzicky poškozeny při přepravě.
2. Ověření kódování slotu: Zajistěte, aby byl cílový slot skříně IO vybaven správnými kódovacími kolíky Souriau v pozicích A9 a C9. Nepokoušejte se modul zasunout do slotu s neodpovídajícím kódováním.
3. Kontroly odpojení napájení: Před prováděním změn zapojení nebo hardwaru odpojte nebo vypněte externí napájecí přívody 24 Vdc k příslušné sestavě zakončení polních vodičů (FTA).
4. Vložení modulu: Zarovnejte hrany desky plošných spojů s vodicími lištami karty uvnitř skříně IO. Pevně zasunujte modul dovnitř, dokud zadní hranový konektor zcela nedosedne do patice základní desky.
5. Připojení sběrnicového kabelu: Bezpečně připojte přední plochý kabelový konektor modulu k přednímu konektoru sběrnice na desce skříně IO. Zajistěte správné zapadnutí všech západek odlehčení tahu.
6. Uzemnění a stínění: Ověřte připojení ochranného uzemnění (PE) skříně systému a zajistěte, aby bylo stínění polních kabelů zakončeno podle instalačních specifikací Safety Manageru.

Pokyny ke konfiguraci

1. Nastavení hardwarového konfigurátoru: Otevřete software Honeywell Safety Builder a přidejte modul FS-SDO-0824 do odpovídajícího slotu skříně IO ve stromu konfigurace systému.
2. Parametrizace kanálů: Nakonfigurujte všech 8 výstupních kanálů podle požadavků smyčky (např. pravidel provádění logiky odpojení při poruše nebo sepnutí při poruše).
3. Přiřazení tagů: V aplikaci Safety Builder přiřaďte každému bodu kanálu názvy tagů funkční bezpečnosti, vazby na aplikační logiku a limity konfigurace alarmů.
4. Aplikace pro stahování logiky: Zkompilujte a stáhněte aktualizovanou konfiguraci projektu Safety Builder do modulů Control Processor (QPP).

Doporučení pro uvedení do provozu a výměnu

• Kontroly napětí před uvedením do provozu: Ověřte, že externí napájení 24 Vdc přiváděné do sestavy zakončení polních vodičů zůstává při plném zatížení striktně v provozním rozsahu 20,4 Vdc až 31,2 Vdc.
• Funkční test výstupních kanálů: Při přepnutí kanálů do stavu ON (jmenovitě 24 Vdc) a OFF (kontrola poklesu < 2,0 Vdc) změřte výstupní napětí mezi svorkami polních terminálů.
• Výměna modulu za provozu / online výměna modulu: Při výměně stávajícího modulu během aktivního provozu zajistěte, aby požadavky na redundanci systému a bezpečnostní blokování umožňovaly bezpečnou online výměnu modulu v souladu s bezpečnostními postupy závodu.
• Uložení náhradních modulů: Náhradní moduly s nekonformním povlakem uchovávejte v antistatickém obalu v uzavřených suchých skladovacích prostorách (-40 degC až 85 degC).
