ABB 3BHB016120R0002 5SHX 1960L0006 RC-IGCT-Modul mit 3BHE019719R0101 GV C736 BE101 Gate-Einheit, 91 mm

SKU 1SAJ530000R0200

Auf Lager

12 Monate Garantie
Kostenlose Rückgabe innerhalb von 30 Tagen

Hersteller: ABB
Produkt-Nr.: 1SAJ530000R0200
Herkunft Schweden
Produkttyp: Motorsteuergeräte
Strichcode: 85371091
Zahlung: T/T, Western Union
Gewicht: 0.325 kg
Abmessungen: 70 mm x 106 mm x 107 mm (W x H x D)
Versandhafen: Xiamen
Garantie: 12 Monate

Product Documentation

Technical Datasheet (PDF) Complete specifications and technical drawings.

Menge

Vertrieb anrufen Kontakt

Produktbeschreibung

Beschreibung

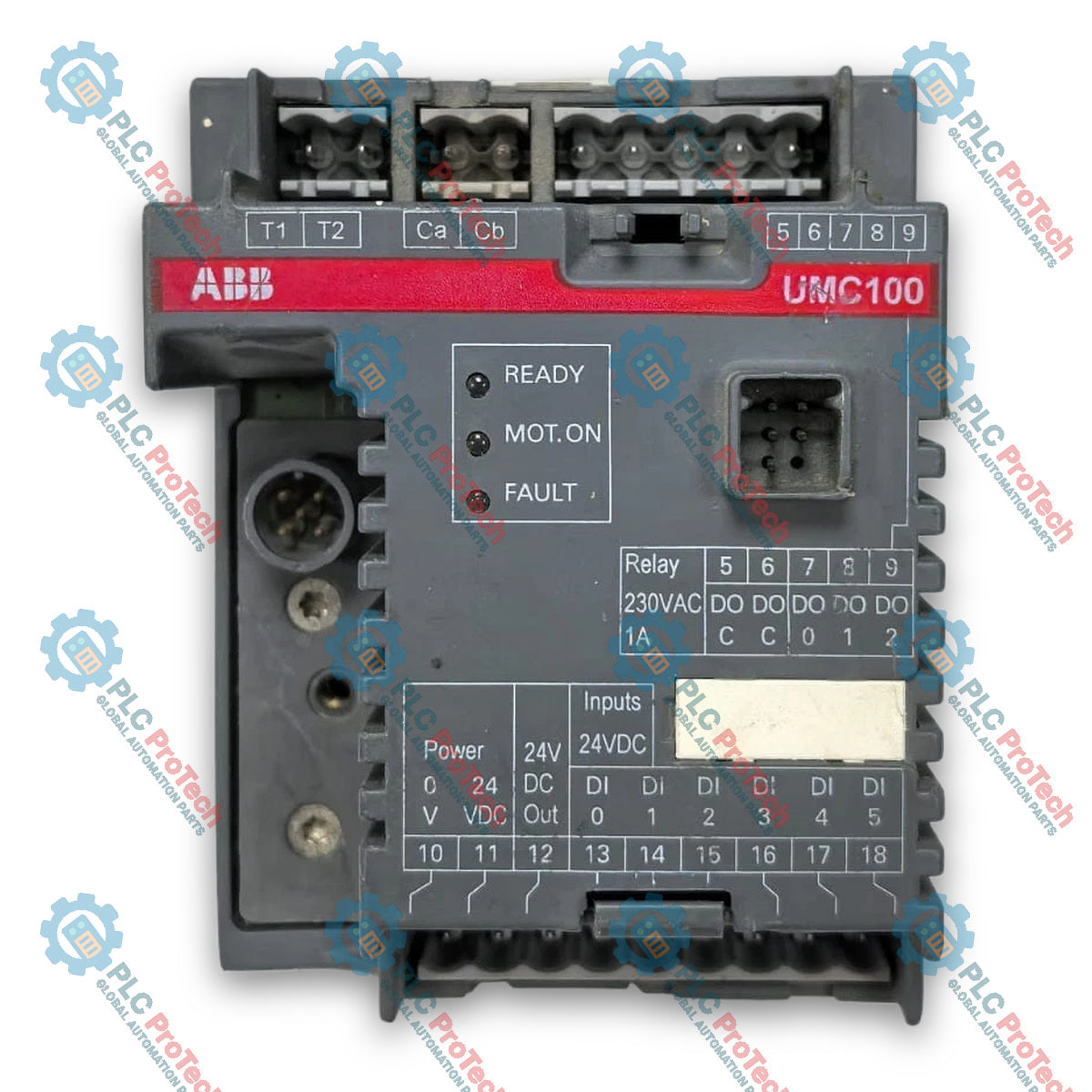

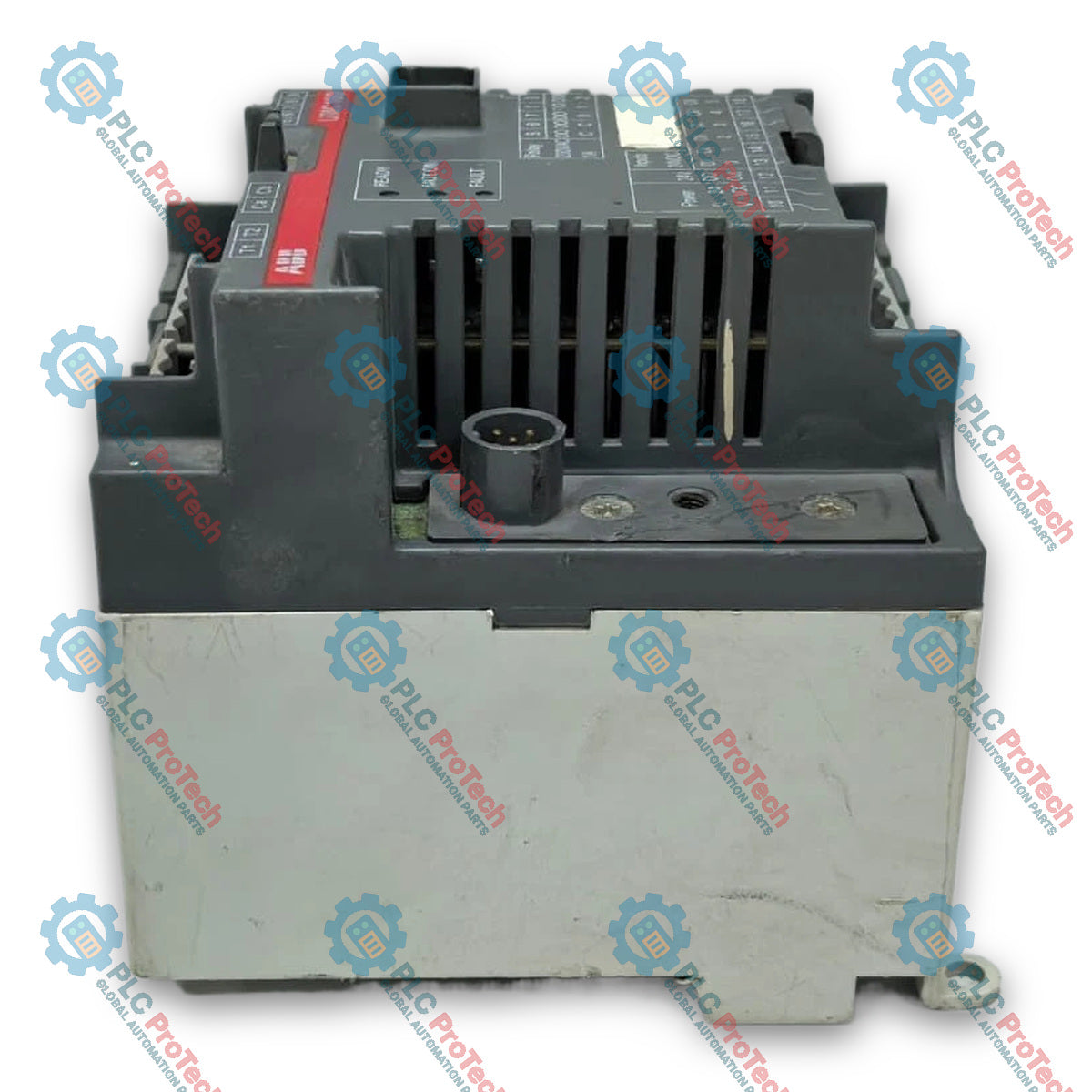

Der ABB 1SAJ530000R0200 (Typenbezeichnung UMC100.3 DC) ist ein intelligentes Motor-Managementgerät für umfassenden Motorschutz, Motorsteuerung und Fehlerüberwachung. Dieses kompakte Steuergerät wird mit einer 24-V-DC-Steuerspannung versorgt und bietet erweiterten Motorschutz gegen Überlast und Phasenausfall über einen direkt einstellbaren Betriebsstrombereich von 0.24 A bis 63 A.

Ausgestattet mit 6 digitalen Eingängen, 4 digitalen Ausgängen und einem dedizierten PTC-Thermistoreingang integriert der UMC100.3 DC die Steuerlogik mit den physikalischen Prozesssignalen. Das Gerät unterstützt die flexible Integration in Industrienetzwerke und kann über optionale Kommunikationsadapter an Feldbus- und Ethernet-Kommunikationsnetze angeschlossen werden. Außerdem verfügt dieses Modell über eine ATEX-Zulassung für den Motorschutz in Anwendungen in explosionsgefährdeten Umgebungen.

Merkmale

Versorgung über eine 24-V-DC-Hilfssteuerspannung
Direkter Stromeinstellbereich von 0.24 A bis 63 A
Konfigurierbarer Überlastauslöseschutz mit Unterstützung der Klassen 5E, 10E, 20E, 30E und 40E
Integrierte I/O-Anordnung mit 6 digitalen Eingängen, 4 digitalen Ausgängen und 1 PTC-Thermistoreingang
ATEX-zertifiziert für den geschützten Motorbetrieb in explosionsgefährdeten Atmosphären
Modulares Kommunikationsdesign mit Unterstützung für PROFIBUS DP, Modbus RTU, Modbus TCP, PROFINET und EtherNet/IP über optionale Schnittstellenmodule
Ausgelegt für Betriebsspannungen im Hauptstromkreis bis 690 V AC und 1000 V AC

Anwendungen

Intelligente Motor Control Center (MCC)-Schaltschränke und Niederspannungsschaltanlagen
Überlast- und Thermoschutz für dreiphasige AC-Asynchronmotoren in der Prozessautomatisierung
Motor-Management in explosionsgefährdeten Bereichen mit ATEX-zertifizierten Schutzgeräten
Schwerindustrieantriebe und Steuerblöcke für Mahlsysteme

Technische Daten

Allgemein

Parameter	Spezifikation
Hersteller	ABB
Produkt-ID	1SAJ530000R0200
Hauptprodukttyp	UMC100.3 DC
Produkttyp	Motor-Managementgerät
Zolltarifnummer	85371091
Nettogewicht des Produkts	275 g
Nettomaße des Produkts (B x H x T)	70 mm x 106 mm x 107 mm

Elektrische & Betriebsbemessungsdaten

Parameter	Spezifikation
Bemessungssteuerspannung ($U_s$)	24 V DC
Verlustleistung	Ca. 3 W
Bemessungsbetriebsspannung	Hauptstromkreis: 690 V AC / 1000 V AC
Maximale Betriebsspannung (UL/CSA)	Hauptstromkreis: 600 V AC; Hilfsstromkreis: 230 V AC/DC
Bemessungsbetriebsstrom ($I_e$)	63 A
Stromeinstellbereich	0.24 ... 63 A
Anzahl der Pole	3P
Bemessungsnetzfrequenz ($f$)	50 / 60 Hz
Auslöseklasse	Auslöseklasse 5E, 10E, 20E, 30E, 40E
Bemessungs-Stoßspannungsfestigkeit ($U_{imp}$)	Hilfsstromkreis: 4 kV

Eingang / Ausgang

Parameter	Spezifikation
Digitale Eingänge	6
Digitale Ausgänge	4
Sensoreingänge	1 PTC-Eingang

Verdrahtung & Mechanik

Parameter	Spezifikation
Klemmentyp	Schraubklemmen
Anschlusskapazität	1x 0,2-2,5 mm²
Anschlusskapazität (UL/CSA)	1x 28-12 AWG
Anzugsdrehmoment	Steuer-/Hilfsstromkreis: 0,5 N·m (8 in-lb)
Abisolierlänge	7 mm
Empfohlener Schraubendreher	Pozidriv 1
Mindestmontageabstand	0 mm
Einbaulage	Position 1 ... 6

Umgebung

Parameter	Spezifikation
Schutzart	IP20
Umgebungslufttemperatur	Betrieb: 0 ... +60 Celsius; Lagerung: -25 ... +70 Celsius
Maximale Betriebshöhe	2000 m (ohne Derating)
Verschmutzungsgrad	3
Stoßfestigkeit	15g, 1 Schock, 11 ms
Vibrationsfestigkeit	4g, 2 ... 100 Hz

Installationsrichtlinien

Vergewissern Sie sich vor dem Einschalten des Moduls, dass die Hilfssteuerspannungsversorgung eine saubere 24-V-DC-Stromquelle ist.
Montieren Sie den UMC100.3 DC auf einer Standard-DIN-Schiene oder einer Montagefläche in jeder zulässigen Einbaulage (1 bis 6). Zwischen benachbarten Geräten ist kein Mindestabstand erforderlich.
Isolieren Sie die Steuer- und Hilfsleitungen auf 7 mm ab und befestigen Sie sie mit einem Pozidriv-1-Schraubendreher, angezogen mit 0,5 N·m (8 in-lb), in den Schraubklemmen.
Führen Sie die primären Motorphasenleiter gemäß der standardmäßigen Drehstromsequenz durch die integrierten Stromwandler.
Schließen Sie externe PTC-Temperatursensoren an die dafür vorgesehenen PTC-Eingangsklemmen an, wenn eine Überwachung der Motorwicklungstemperatur erforderlich ist.
Stecken Sie das erforderliche Kommunikationsschnittstellenmodul (z. B. PROFINET, PROFIBUS oder Modbus) oder das Bedienfeldkabel auf den vorderen Erweiterungsanschluss.

Empfehlungen zum Austausch

Trennen Sie vor Wartungsarbeiten alle dreiphasigen Hauptstromleitungen und die 24-V-DC-Hilfssteuerspannungsversorgung und sichern Sie sie gegen Wiedereinschalten.
Zeichnen Sie das aktuelle Parameterprofil auf oder sichern Sie es mit dem Bedienfeld UMC100-PAN oder der FDT/DTM-Software, bevor Sie das fehlerhafte Gerät entfernen.
Kennzeichnen Sie vor dem Ausbau alle an die Klemmenblöcke angeschlossenen Kabelbäume der Steuer- und digitalen I/O-Leitungen.
Lösen Sie das vorhandene Gerät von der DIN-Schiene und montieren Sie das Ersatzmodul 1SAJ530000R0200.
Schließen Sie die Schraubklemmen wieder mit den angegebenen Drehmomentgrenzen an und laden Sie die ursprünglichen Konfigurationsparameter in das neue UMC100.3-DC-Gerät.

Konformität und Zertifizierungen

Explosionsschutz: ATEX-zertifiziert (IEC/EN 60079-7)
Sicherheit & Normen: IEC/EN 60947-1, IEC/EN 60947-4-1, IEC/EN 60947-5-1, IEC/EN 60947-8, UL 508, CAN/CSA C22.2 No.60947-1, CAN/CSA C22.2 No.60947-4-1
Produktdeklarationen: CE, CCC, cULus, ABS, DNV, CB
Umweltrichtlinien: RoHS (Richtlinie 2011/65/EU), REACH

Versand & Rückgabe

Globaler Expressversand

Standardlieferung: 4–6 Werktage per DHL, FedEx und UPS.
Expressversand: Same-Day-Versand für Lagerbestellungen vor 14:00 (GMT+8).
Weltweite Abdeckung: Über 150 Länder.

Rückgabe & Garantie

30-Tage-Garantie: Rückgabe für Lagerware in originaler, werkseitig versiegelter Verpackung.
12-Monats-Garantie: Jede Industriekomponente mit technischer Garantie.
