Beschreibung

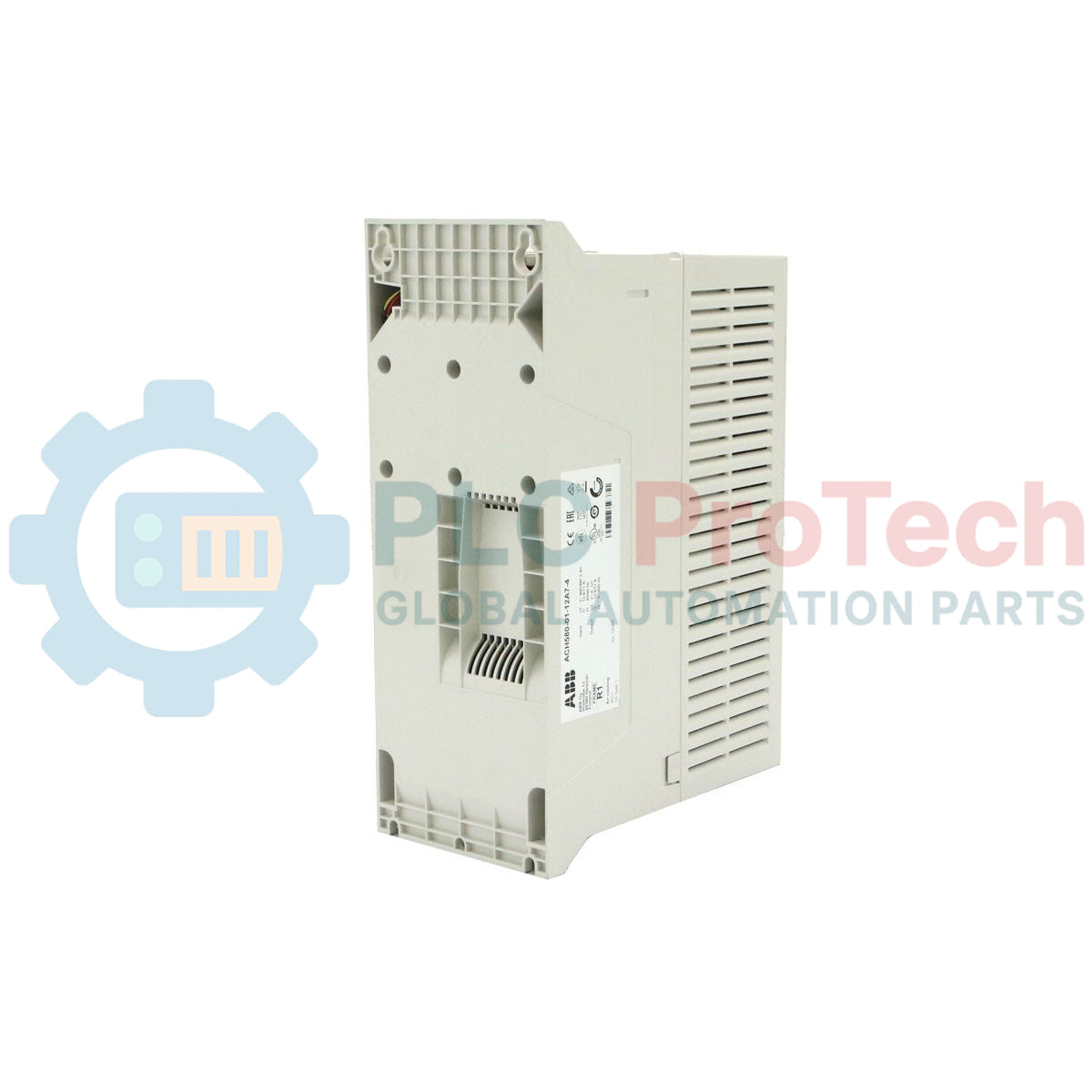

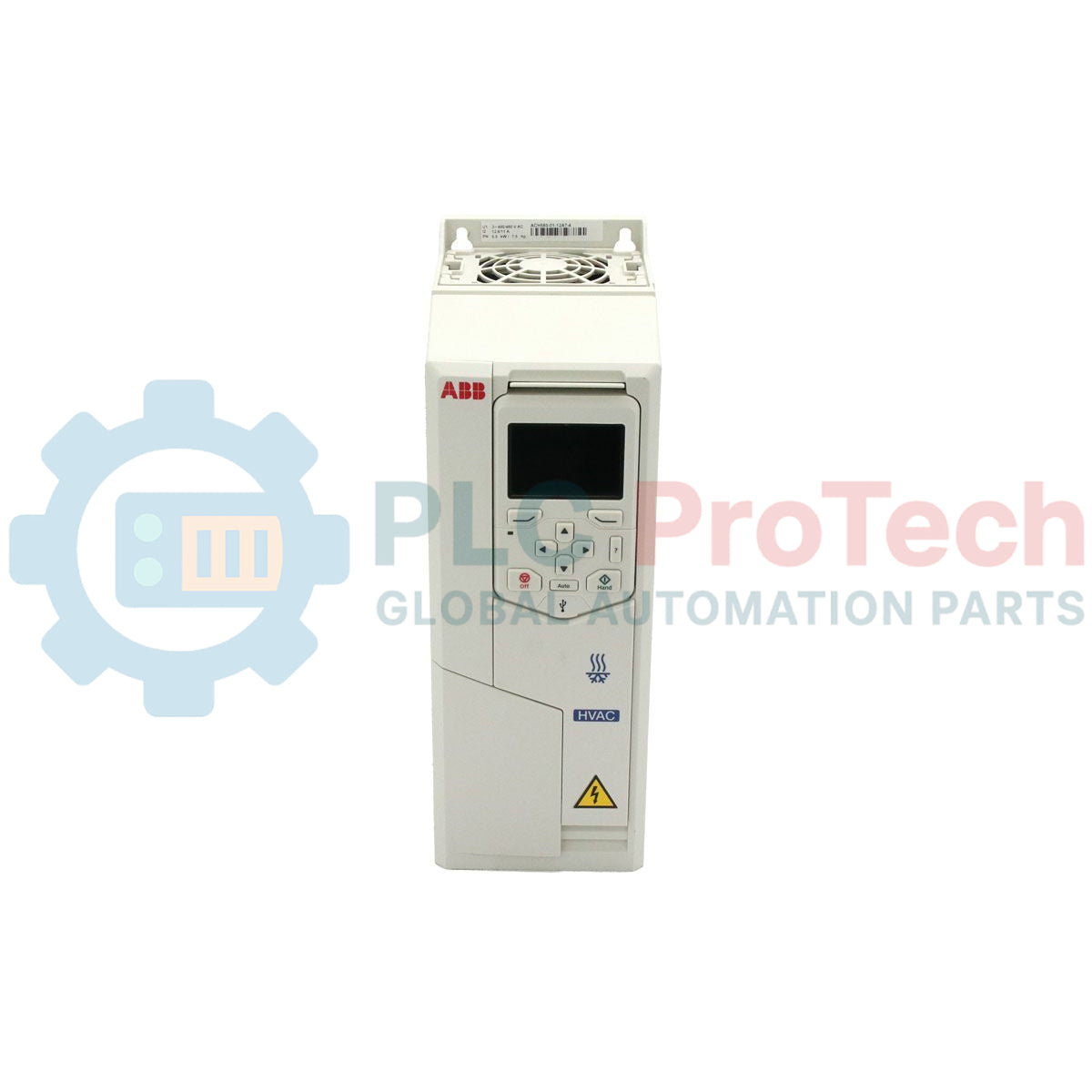

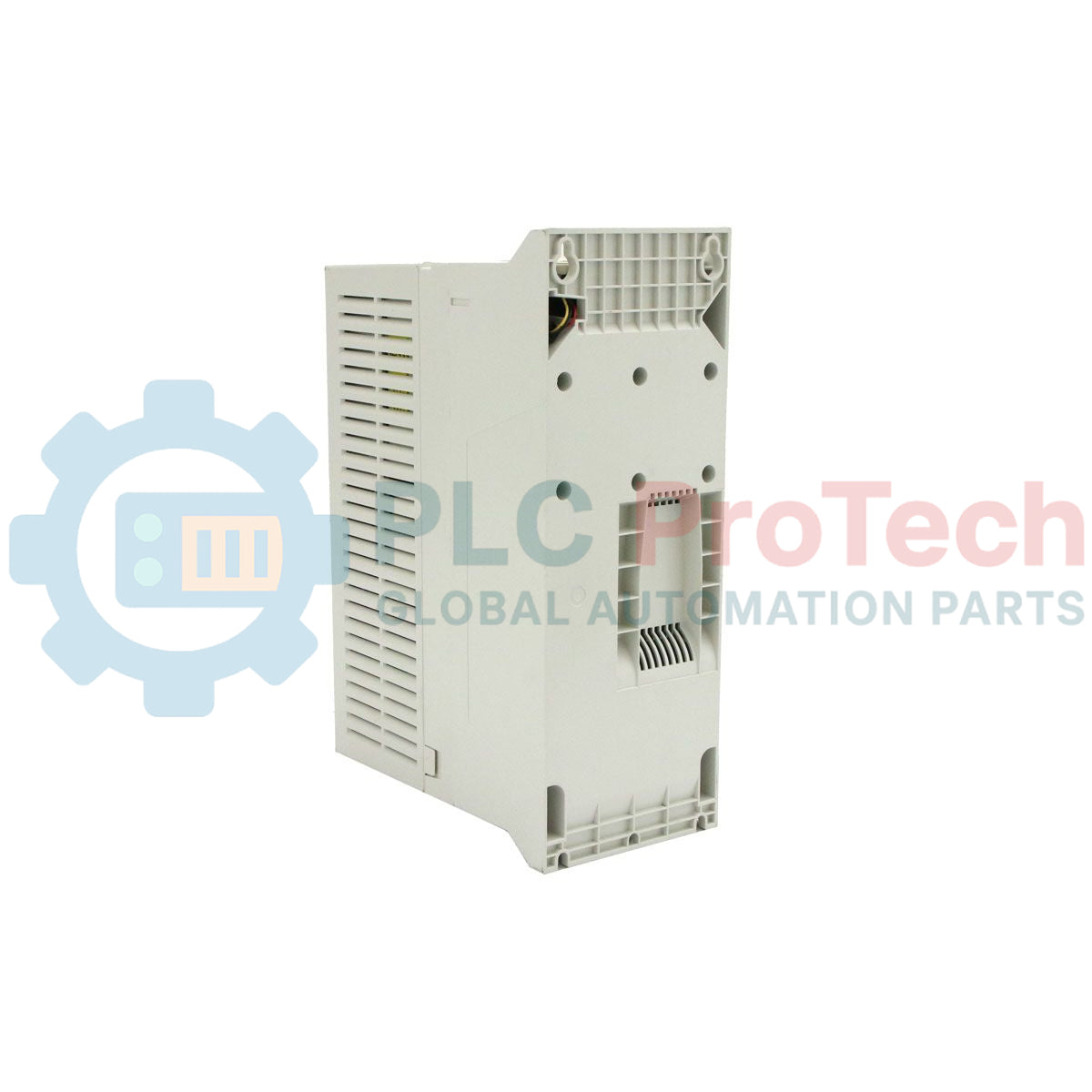

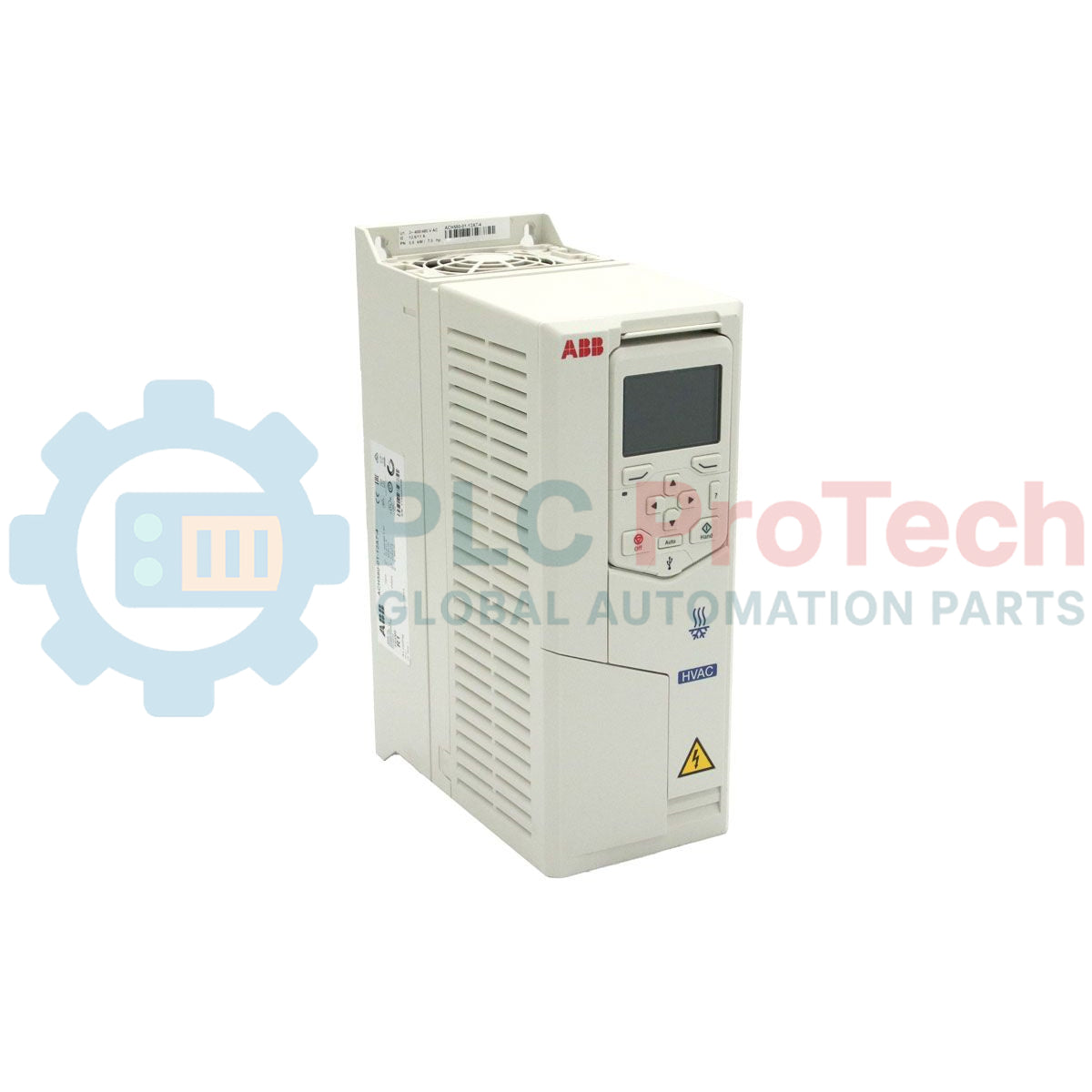

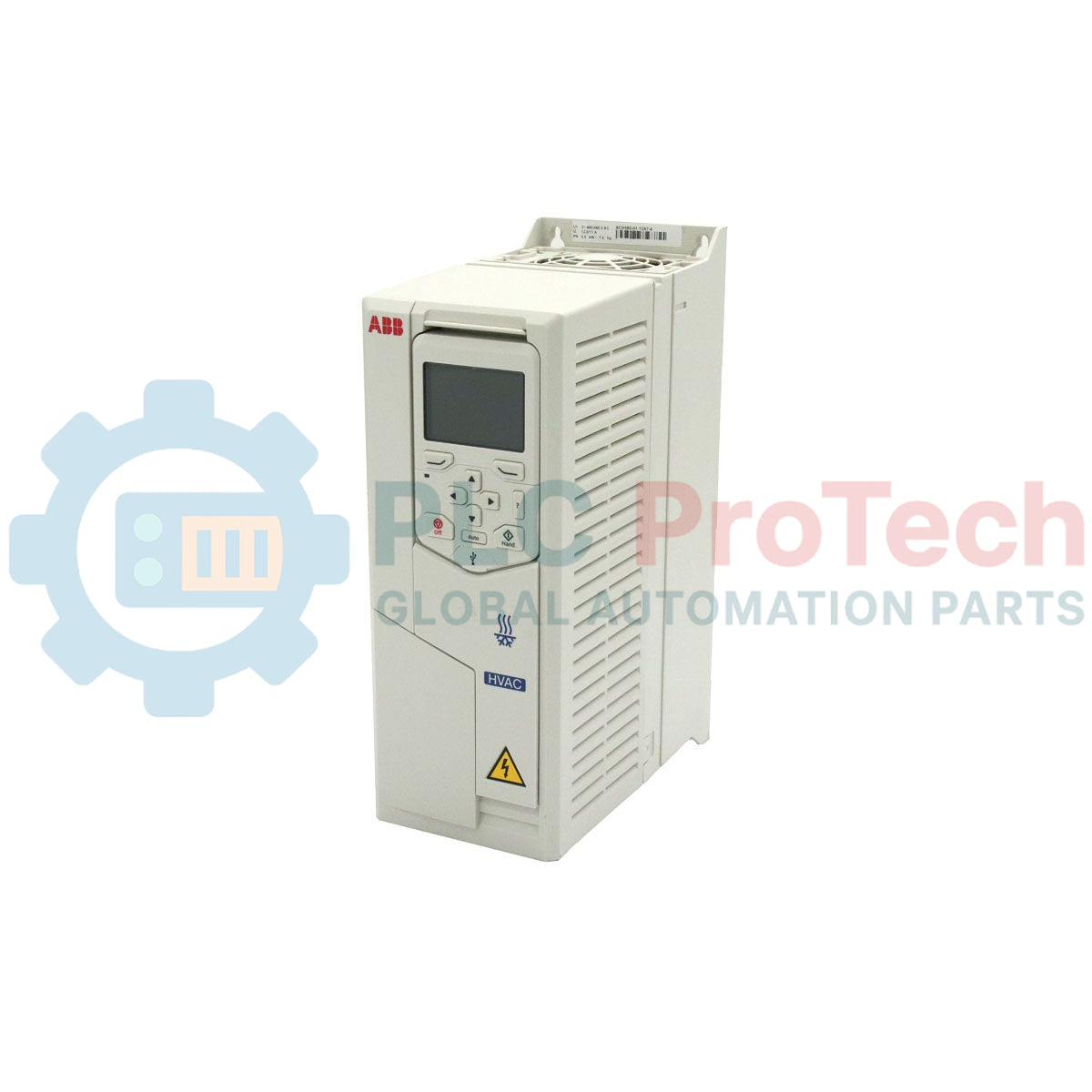

Der ACH580-01-12A7-4 wurde für präzise Motorsteuerung und Energieeffizienz entwickelt und dient als leistungsstarker Servoantrieb und Frequenzumrichter in industriellen Automatisierungsarchitekturen. Dieses Modul gehört zur vielseitigen Serie ACH580, die für eine optimierte Prozesssteuerung und die mühelose Integration in übergeordnete verteilte Steuerungssysteme (DCS) und SPS-Netzwerke entwickelt wurde. Dank seines robusten Wärmemanagements und fortschrittlicher Motorsteuerungsalgorithmen gewährleistet dieser Antrieb einen zuverlässigen Betrieb bei unterschiedlichen Lastbedingungen und eignet sich somit für allgemeine Anwendungen ebenso wie für anspruchsvolle Einsatzbereiche.
Das Gerät verfügt über eine integrierte Technologie zur Oberwellenreduzierung sowie umfassende Motorsteuerungsfunktionen und unterstützt Asynchronmotoren, Permanentmagnetmotoren und Synchronreluktanzmotoren. Dank seiner kompakten Bauweise lässt es sich einfach an der Wand montieren. Das integrierte Bedienfeld bietet Servicetechnikern vor Ort sofortige Diagnoseinformationen und Unterstützung bei der Inbetriebnahme.
Merkmale
- Präzise Drehzahl-, Drehmoment- und Positionsregelung für Anwendungen mit hochsynchronisierten Motoren.
- Integrierte Netzdrossel zur optimierten Oberwellenreduzierung und Minimierung elektrischer Störungen.
- Integrierte Sicherheitsfunktion „Sicher abgeschaltetes Drehmoment“ (STO) für sichere Wartungsarbeiten und einen sicheren Betrieb.
- Intuitive Bedienoberfläche mit grafischer Anzeige zur Echtzeitüberwachung und Anpassung von Parametern.
- Fortschrittliche Energieeffizienzrechner zur Überwachung und Optimierung des Stromverbrauchs in Echtzeit.
- Integrierte Feldbus-Kommunikationsprotokolle für breite Kompatibilität mit industriellen Netzwerken.
Anwendungen
- HLK-Systeme, einschließlich Lüftungsanlagen, Industrieventilatoren und Kühltürmen.
- Wasser- und Abwasserpumpstationen, die eine präzise Durchflussregelung erfordern.
- Materialhandhabungssysteme, Förderanlagen und automatisierte Verpackungslinien.
- Allgemeine Industriemaschinen, die eine variable Drehzahlregelung und eine hocheffiziente Motorsteuerung erfordern.
Technische Daten
| Hersteller |
ABB |
| Teilenummer/Modell |

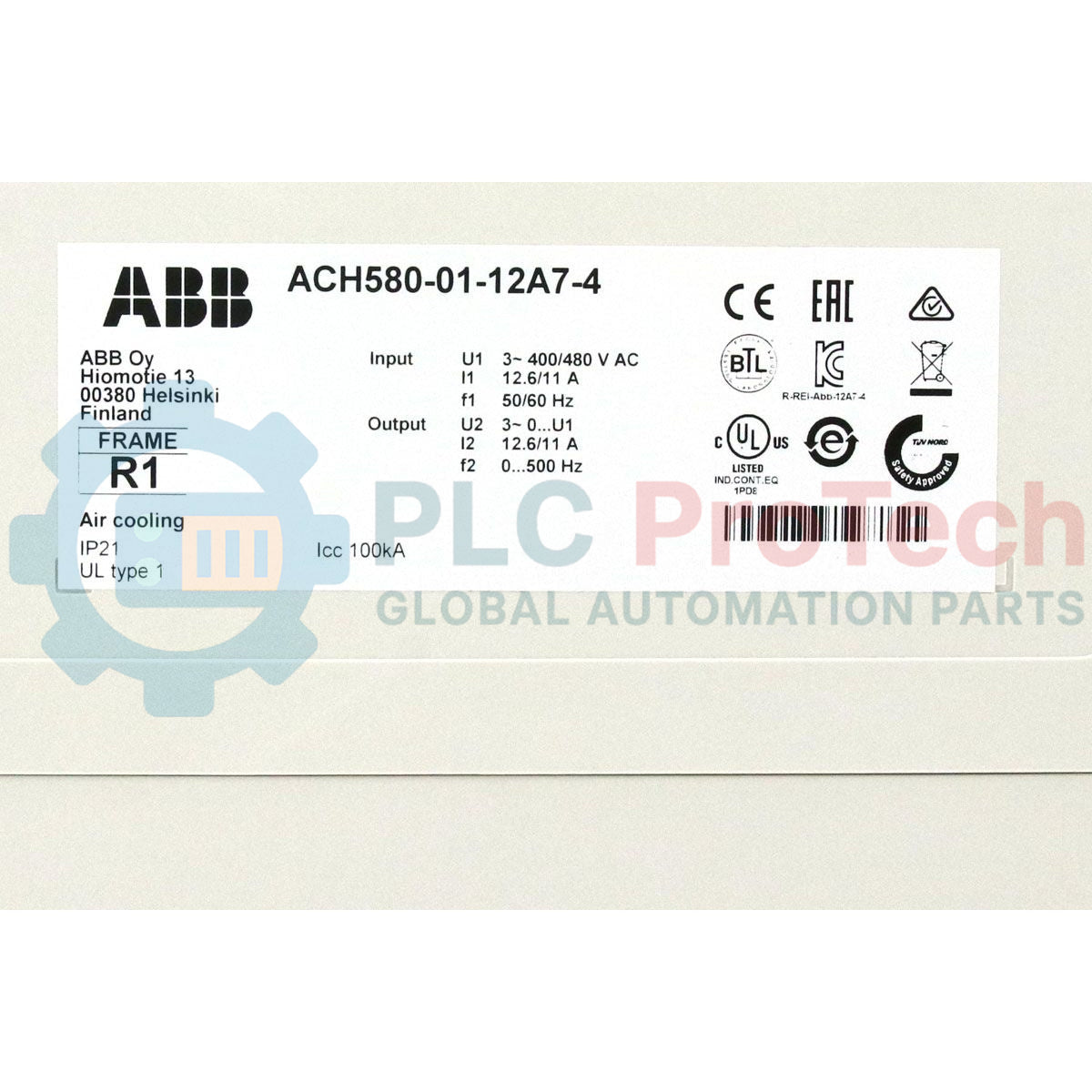

ACH580-01-12A7-4 |
| Serie |
ACH580 |
| Produkttyp |
Servoantrieb / Frequenzumrichter |
| Phase |
3-phasig |
| Eingangsspannungsbereich |
380 bis 480 V AC |
| Nennstrom |
12.7 A |
| Gewicht |
5.00 kg |
| Schutzart |
IP21 |
| Warencode |
85371091 |
| Betriebstemperatur |
-15 bis 50 degC (Leistungsreduzierung über 40 degC) |
Installationsrichtlinien
Halten Sie sich für optimale Zuverlässigkeit und Sicherheit an die folgenden Installationsstandards:
-
Montage: Installieren Sie den Antrieb senkrecht auf einer ebenen, nicht brennbaren Oberfläche. Sorgen Sie für ausreichenden Abstand zu den Kühlluftöffnungen, um einen Wärmestau zu vermeiden.
-
Verdrahtung: Verwenden Sie abgeschirmte Motorkabel, um elektromagnetische Störungen (EMI) zu unterdrücken. Erden Sie den Antriebsrahmen sicher an der Schutzleiter-Sammelschiene (PE) des Gehäuses.
-
Kühlung: Halten Sie die Umgebungstemperatur im Betrieb zwischen -15 und 50 degC. Stellen Sie sicher, dass die Installationsumgebung frei von korrosiven Gasen, Staub und übermäßiger Feuchtigkeit ist.
-
Stromanschluss: Stellen Sie vor dem Einschalten sicher, dass die Versorgungsspannung mit der Nennspannung des Antriebs übereinstimmt.
Konformität und Zertifizierungen
