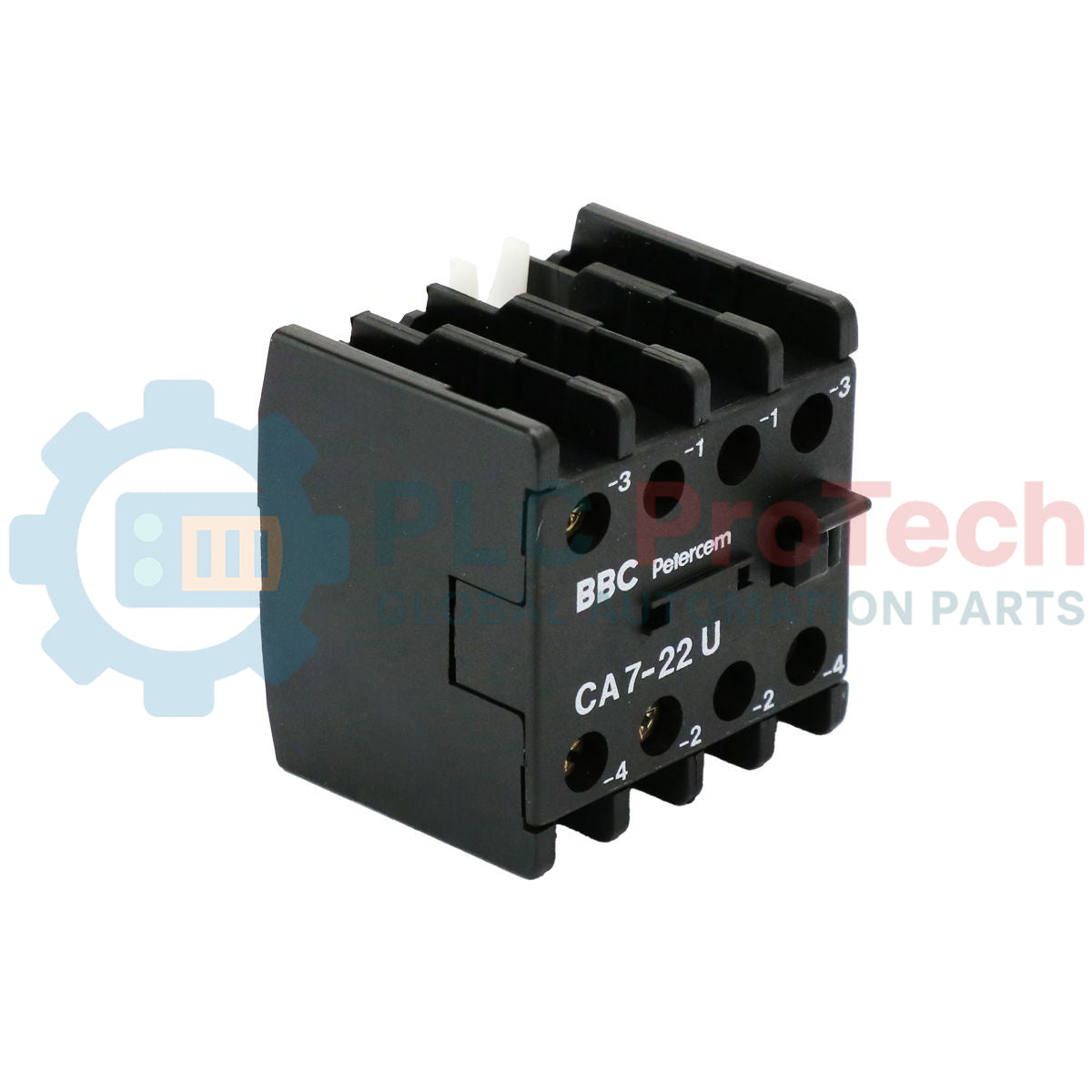

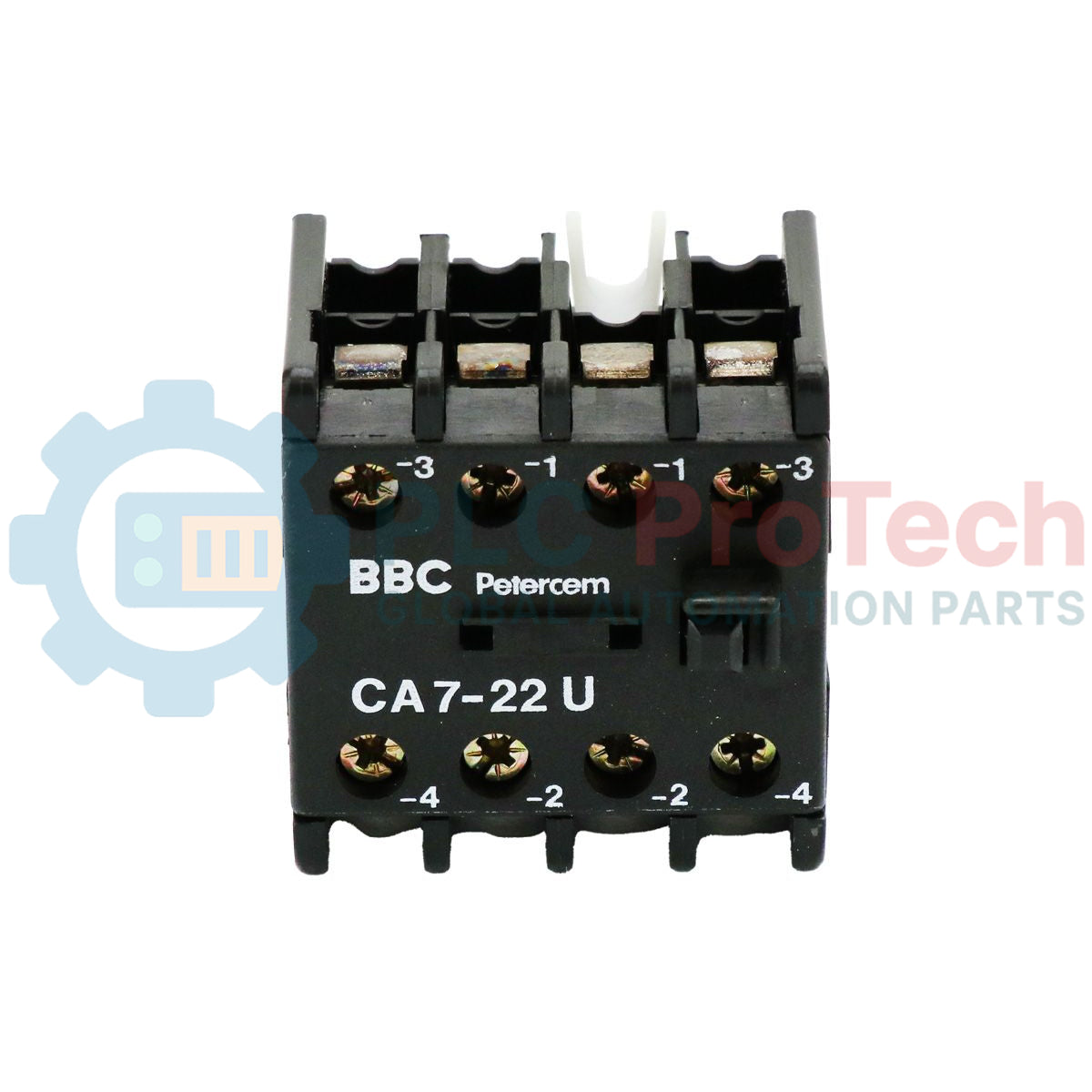

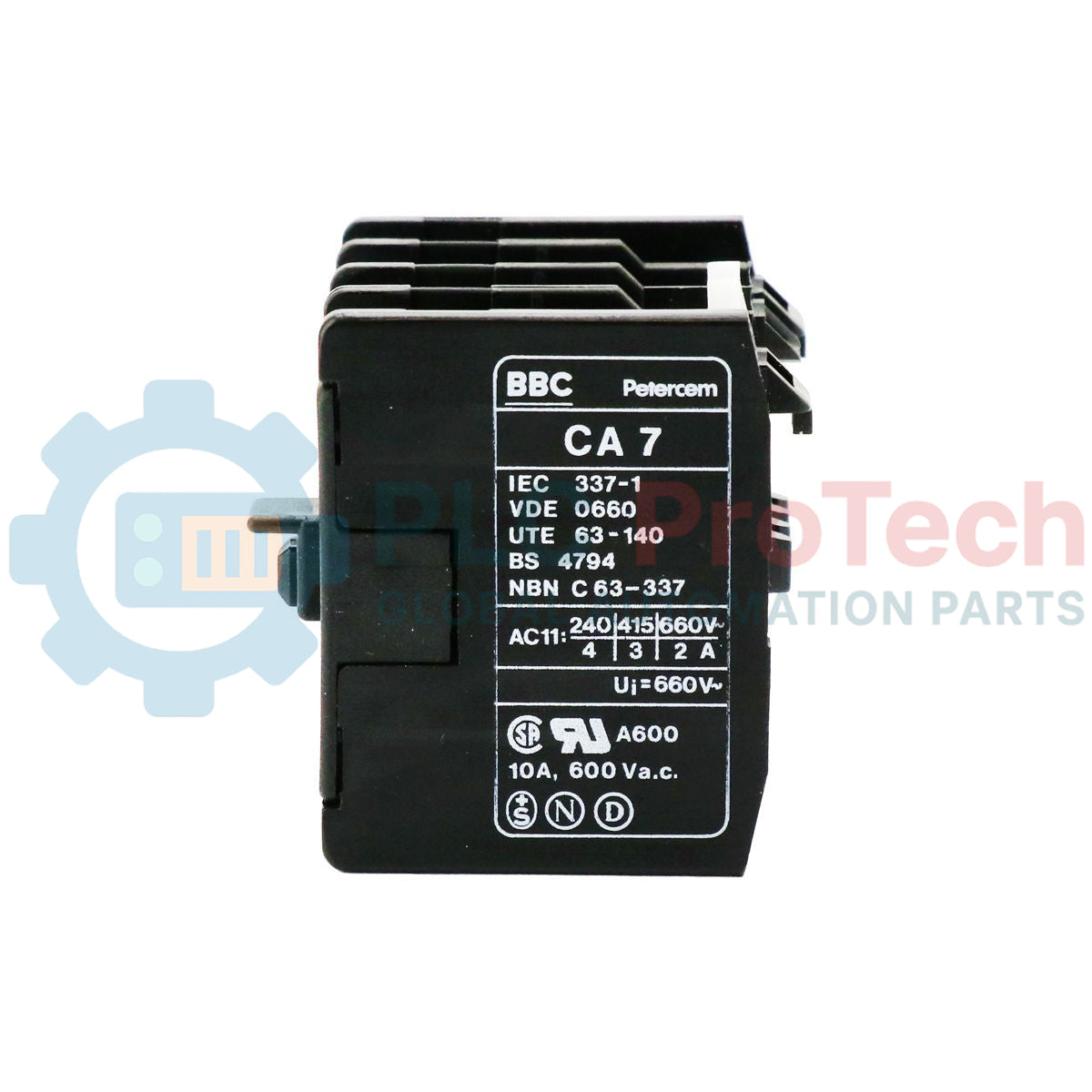

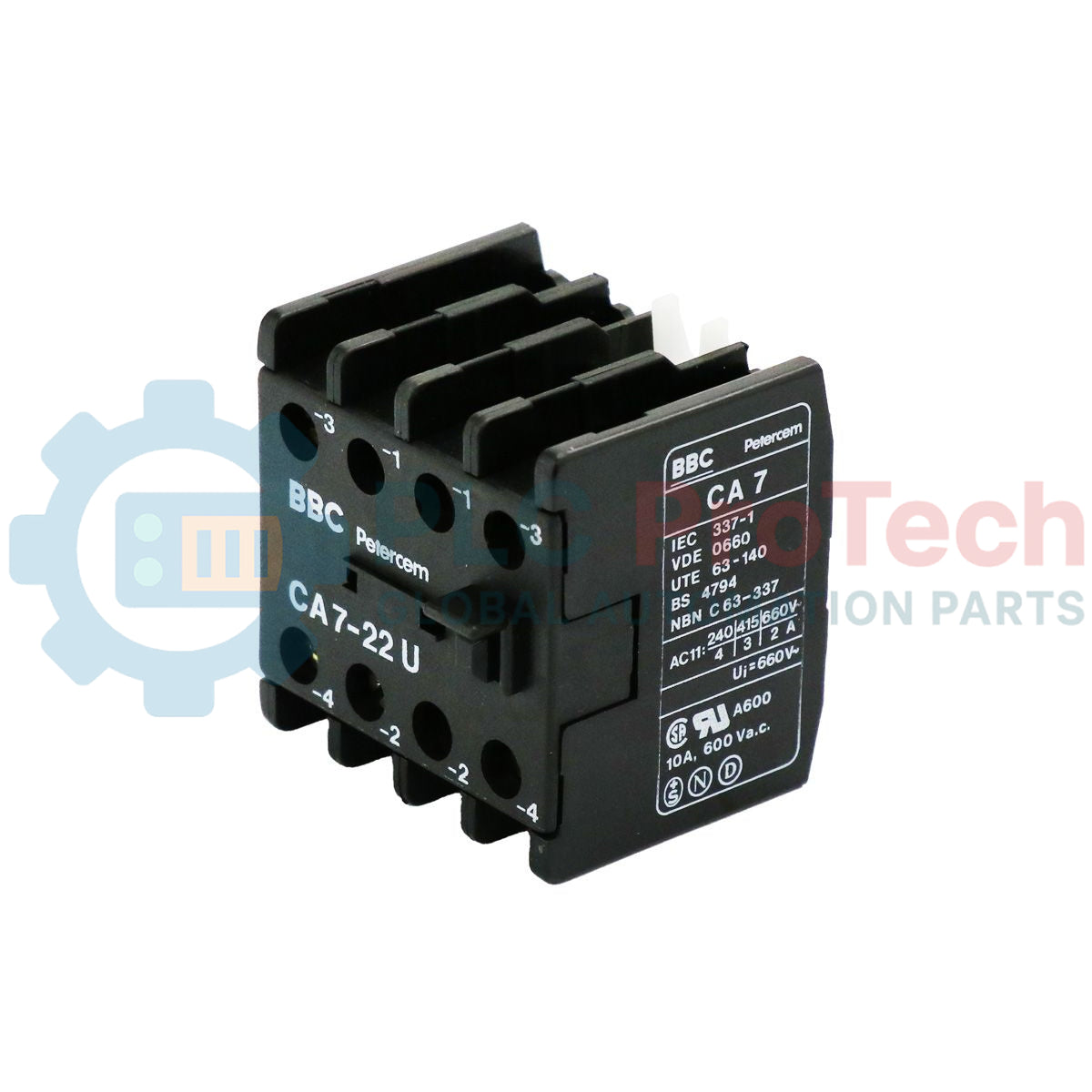

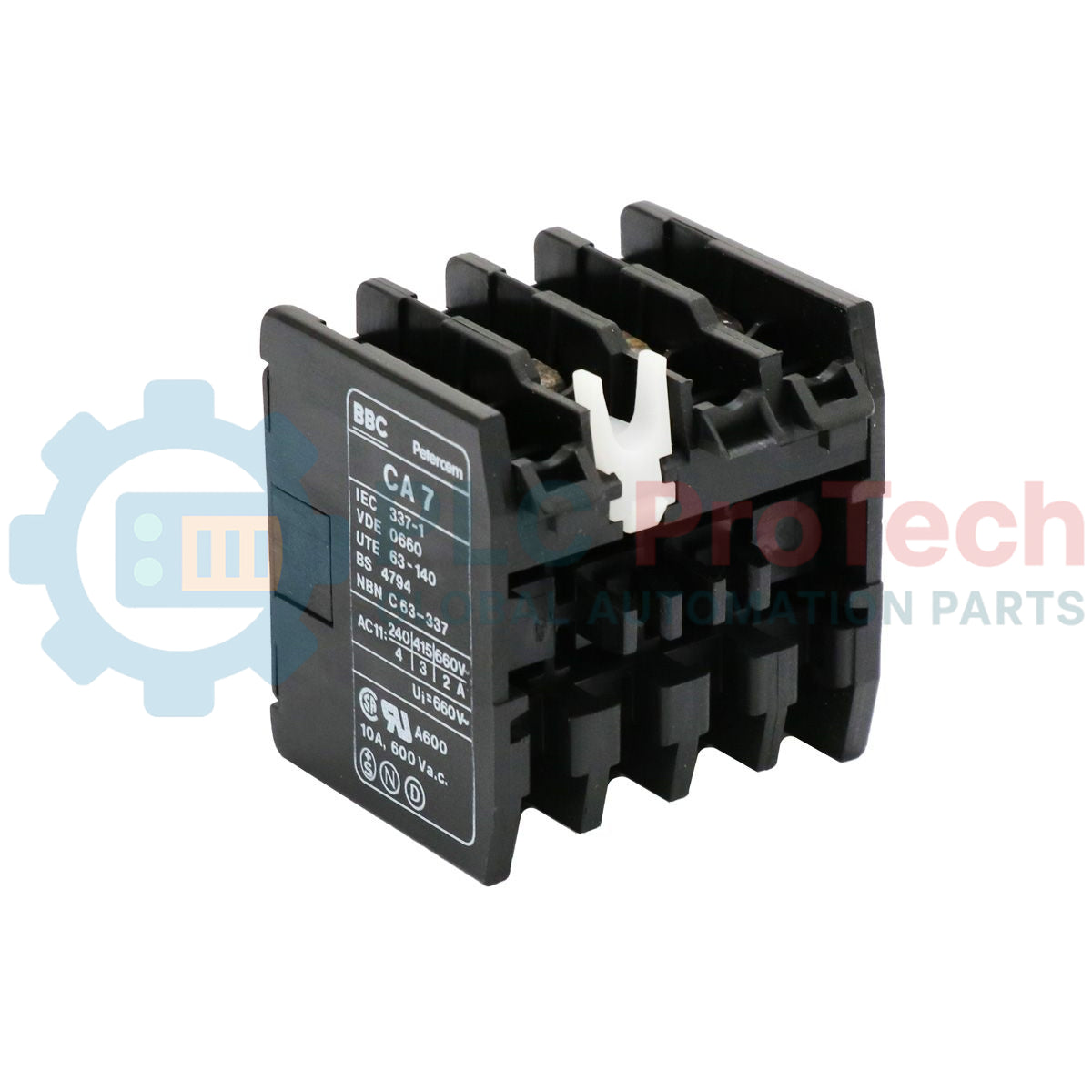

ABB CA7-22U Hilfskontaktblock

SKU CA7-22U

Auf Lager

12 Monate Garantie
Kostenlose Rückgabe innerhalb von 30 Tagen

Hersteller: ABB
Produkt-Nr.: CA7-22U
Herkunftsland:Schweden
Produkttyp: Hilfskontaktblöcke
Strichcode: 85371091
Zahlung: T/T, Western Union
Gewicht: 500g
Abmessungen: 80 mm × 50 mm × 60 mm
Versandhafen: Xiamen
Garantie: 12 Monate

Beschreibung

Der ABB CA7-22U wurde für die nahtlose Integration in industrielle Steuerungsarchitekturen entwickelt und liefert eine zuverlässige Rückmeldung der Hilfskontakte zur Überwachung von Zustandsänderungen des Schützes. Dieser frontseitig montierte Kontaktblock verfügt über eine äußerst zuverlässige mechanische Kopplung, die präzise mit den Hauptkontakten des übergeordneten Schützes synchronisiert. Das robuste Gehäuse in Industriequalität ist darauf ausgelegt, unter anspruchsvollen Betriebsbedingungen präzise Rückmeldesignale an SPS-Eingänge, Sicherheitsverriegelungen und Anzeigen in Steuerstromkreisen zu liefern.

Wichtige Merkmale

Ausgewogene Kontaktkonfiguration: Ausgestattet mit 2 Schließern (NO) und 2 Öffnern (NC) für eine flexible Schaltungsauslegung.
Frontseitige Aufrastmontage: Lässt sich ohne Spezialwerkzeuge oder Montagezubehör direkt an der Vorderseite kompatibler Schütze installieren.
Rückmeldung mit hoher Integrität: Entwickelt für einen niedrigen Kontaktwiderstand und ein äußerst reproduzierbares Schaltverhalten bei Sicherheitsverriegelungen und Zustandsmeldungen.
Kompakte Bauform: Der standardisierte Formfaktor minimiert den Platzbedarf in der Schaltschranktiefe und ermöglicht eine übersichtliche Kabelführung in beengten Steuergehäusen.

Anwendungen

Starterbaugruppen und Steuerpulte für Motor Control Center (MCC).
Elektrische Verriegelungssysteme für Wendeschütze und Stern-Dreieck-Anlasser.
Zustandsrückmeldung an SPS-Eingangsmodule und dezentrale Leitsysteme (DCS).
Aktivierung von Hilfsalarm- und Fehlerstromkreisen in Stromverteilungsanlagen.

Technische Daten

Parameter	Spezifikation
Hersteller	ABB
Modellnummer	CA7-22U
Produkttyp	Hilfskontaktblock
Kontaktanordnung	2 NO (Schließer) + 2 NC (Öffner)
Montagemethode	Frontseitig aufrastbar
Warencode	85371091
Versandgewicht (berechnet)	0,50 kg
Gehäuseabmessungen (berechnet)	80 mm x 50 mm x 60 mm

Erkenntnisse aus der empirischen Entwicklungstechnik

Alternative Modelle und Kompatibilität

Vor der Beschaffung die mechanische Schnittstelle des Rahmens des Hauptschützes überprüfen. Sicherstellen, dass der Betätigungsmechanismus sauber an der vorderen Montageschiene des Schützes ausgerichtet ist, um ungleichmäßigen mechanischen Verschleiß an den Schiebern des Hilfskontakts zu verhindern.

Anwendungsfallen und technische Hinweise

Beim Anschluss dieser Kontakte an digitale Niederspannungs-PLC-Eingangsmodule (z. B. 24-V-Gleichspannungssysteme) die Anforderungen an den Mindestschaltstrom beachten. Standard-Hilfskontakte für Leistungsanwendungen können in Umgebungen mit hoher Luftfeuchtigkeit oder korrosiver Atmosphäre mikroskopische Oberflächenoxidation entwickeln, was bei Schaltungsströmen unter 10 mA zu intermittierendem Signalverlust führen kann.

Tipps zur Inbetriebnahme und Verdrahtung

Nach der Installation stets eine manuelle mechanische Betätigungsprüfung durchführen, um zu bestätigen, dass sich der Hilfskontaktblock vollständig synchron mit der Magnetbaugruppe des Schützes bewegt. Sicherstellen, dass die Spannung des Kabelbaums den Hilfskontaktblock nicht aus seiner eingerasteten Position zieht, da dies zu einem unvollständigen Schließen der Kontakte führen kann.

Installationsrichtlinien

KRITISCHER WARNHINWEIS:

Vor dem Einbau oder Ausbau des Hilfskontaktblocks die gesamte Steuerung spannungsfrei schalten und alle Haupt- und Steuerstromkreise trennen. Das Fehlen gefährlicher Steuerspannungen mit einem kalibrierten Spannungsmessgerät bestätigen. Werden die Stromkreise nicht getrennt, kann dies zu schweren Stromschlägen oder einem unerwarteten Anlauf der Maschine führen.

1

Die Versorgung des Steuerkreises trennen und überprüfen, dass sich das Schütz physisch im spannungslosen (offenen) Zustand befindet.

2

Die Führungsstifte an der Rückseite des CA7-22U-Blocks an der entsprechenden vorderen Steckschnittstelle des übergeordneten Schützes ausrichten.

3

Gleichmäßigen, festen Druck gerade nach unten ausüben, bis die Verriegelungslasche einrastet und sicher in Position klickt.

4

Steuerleitungen an die Schraubklemmen anschließen. Dabei sicherstellen, dass die Leiter auf die richtige Länge abisoliert und gemäß den Vorgaben angezogen werden, ohne sie zu überdrehen.

FAQ

Wie ist die Kontaktanordnung des CA7-22U?

Dieser Hilfskontaktblock ist mit 2 Schließer-Hilfskontakten (NO) und 2 Öffner-Hilfskontakten (NC) zur Statusrückmeldung ausgestattet.

Wie wird der Hilfskontaktblock CA7-22U am Schütz montiert?

Er verfügt über eine Frontmontage, bei der er direkt auf die Vorderseite kompatibler Schütze aufgesteckt wird, ohne Schrauben oder Werkzeuge zu benötigen.

Kann dieses Gerät zum Schalten von SPS-Eingängen mit niedrigem Strom verwendet werden?

Ja, aber in Umgebungen mit hoher Luftfeuchtigkeit oder chemischen Schadstoffen sollten Sie prüfen, dass der Kontaktwiderstand die SPS-Eingänge mit niedrigem Strom nicht beeinträchtigt, da Standardkontaktstellen bei geringer elektrischer Belastung zur Oxidation neigen.
