ABB

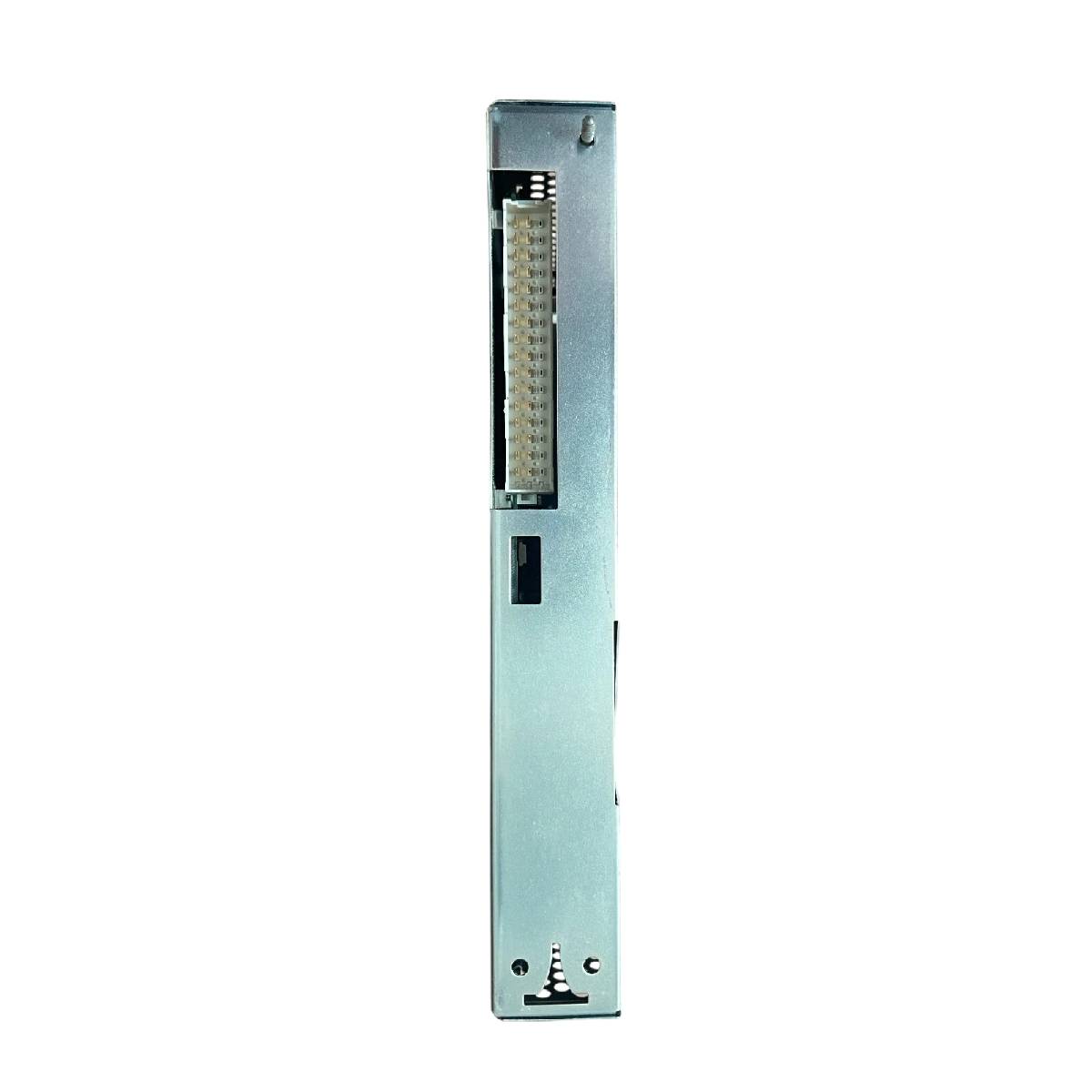

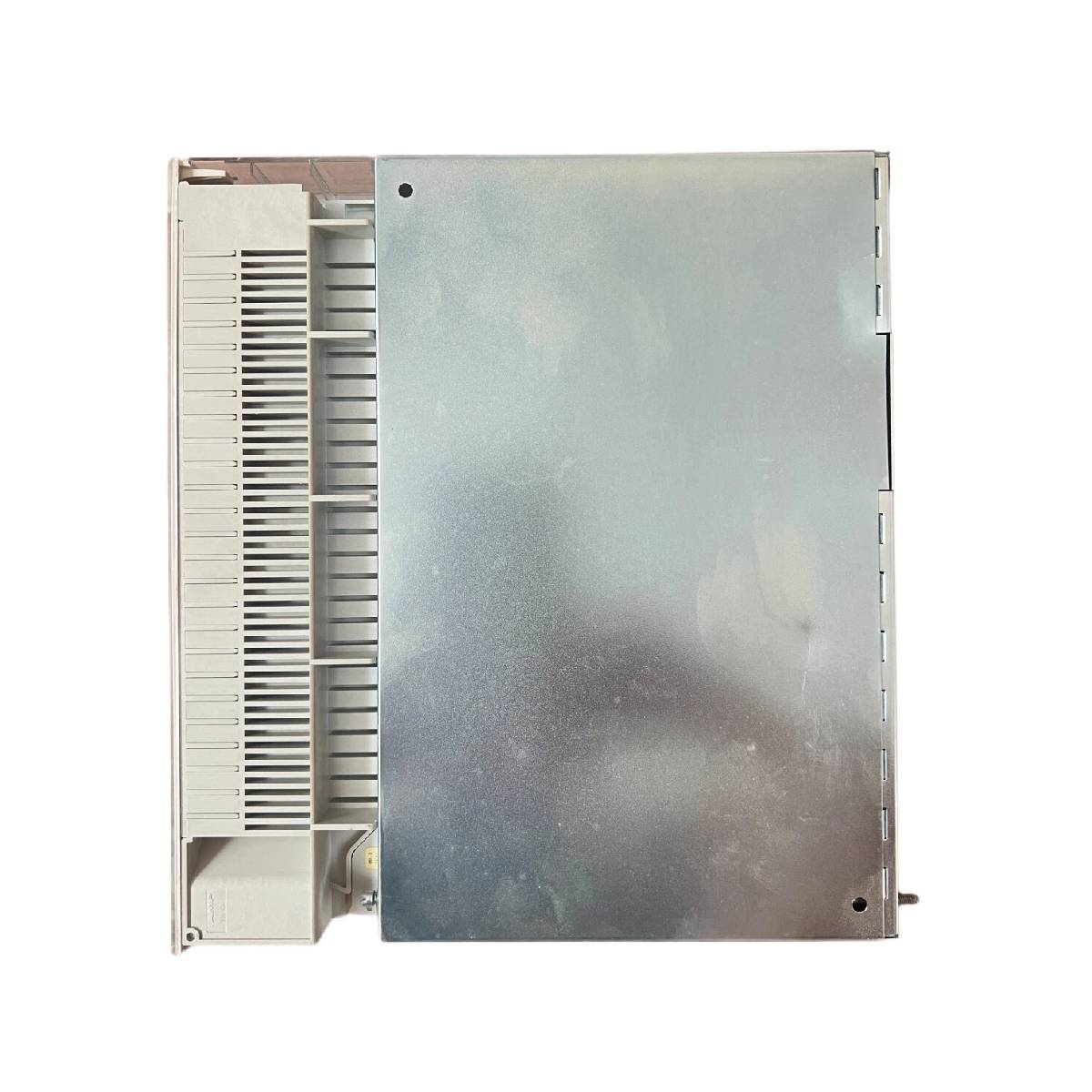

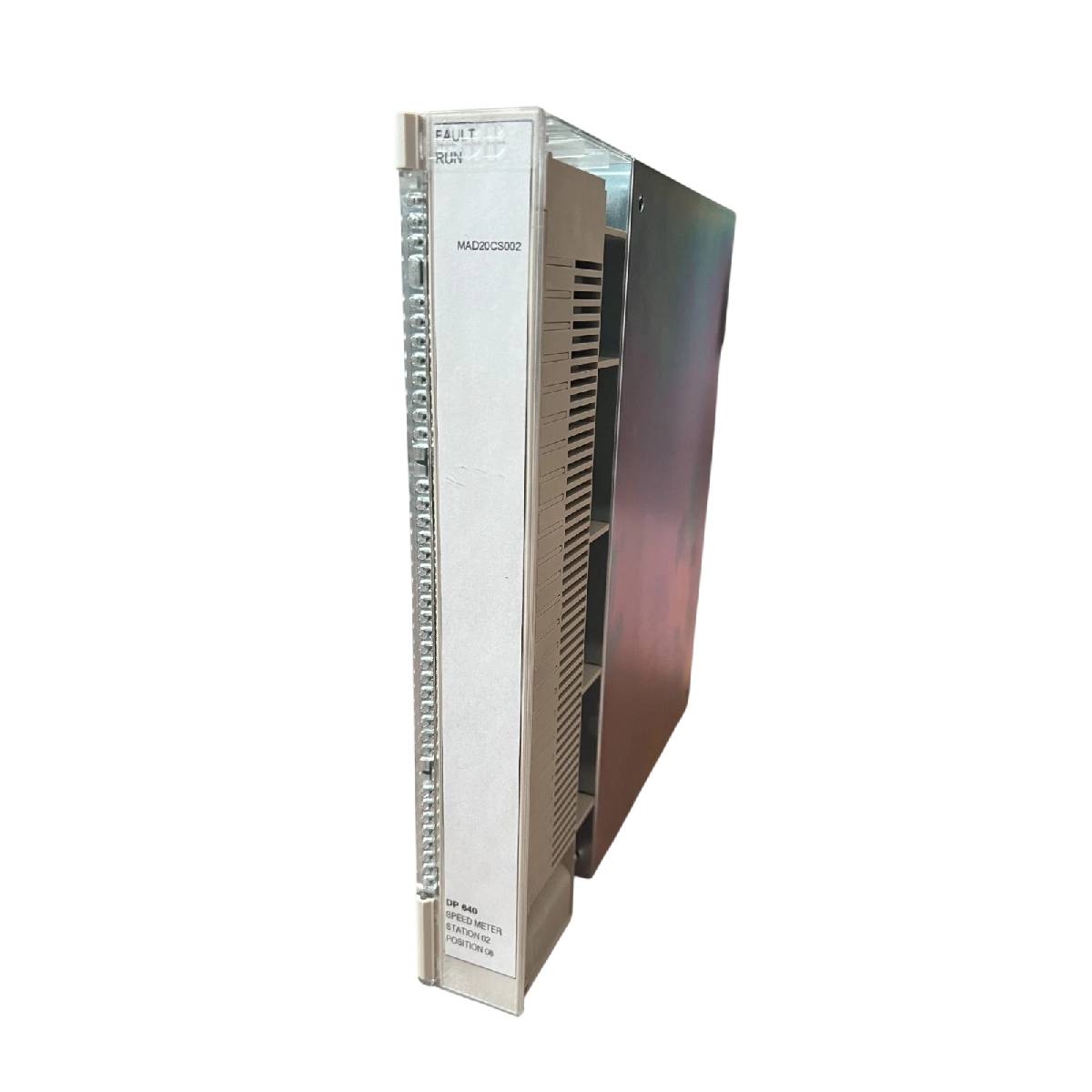

ABB DP640 3BHT300057R1 S600 E/A-Modul zur Drehzahlmessung

SKU DP640 3BHT300057R1

Auf Lager

12 Monate Garantie
Kostenlose Rückgabe innerhalb von 30 Tagen

Hersteller: ABB
Produkt-Nr.: DP640 3BHT300057R1
Herkunft Schweden
Produkttyp: Drehzahlmessmodul
Strichcode: 85389091
Zahlung: T/T, Western Union
Gewicht: 1.33 kg
Abmessungen: 252 mm x 273 mm x 40 mm (W x L x H)
Versandhafen: Xiamen
Garantie: 12 Monate

Produktbeschreibung

Beschreibung

Der DP640 3BHT300057R1 ist ein hochpräzises Drehzahlmessermodul, das für die S600 I/O-Familie entwickelt wurde und sich nahtlos in Prozessleitsysteme mit Advant Controller 160 integrieren lässt. Dieses spezialisierte Eingangsmodul ermöglicht eine zuverlässige Drehzahlüberwachung und unterstützt hochfrequente Sensoreingänge bis zu 50 kHz bei einem großen Betriebssignalbereich von plus oder minus 13 mA bei 24 V DC oder 5 V DC. Mit zwei digitalen Eingangskanälen ermöglicht es die Drehrichtungserkennung über einen sekundären Drehzahlmessereingang. Das Gerät verfügt über eine integrierte Überdrehzahlauslöselogik, die Notauslösesignale über einen integrierten 24-V-DC-Halbleiterausgang und einen potenzialfreien 60-V-DC-Kontaktweg übertragen kann. Zur Maximierung der Signalintegrität und zum Schutz der Systemsteuerungen vor elektrischen Störungen oder Transienten sind alle Drehzahlmessereingänge und der Halbleiterausgang einzeln optisch isoliert.

Funktionen

Zweikanalige digitale Eingangskonfiguration, optimiert für die Hochfrequenz-Drehzahlmessung.
Hoher Betriebsfrequenzbereich für Sensorsignale bis zu 50 kHz.
Integrierte Drehrichtungserkennung durch parallele Auswertung des sekundären Eingangskanals.
Integrierte Überdrehzahlauslöselogik mit diskreten Halbleiter- und potenzialfreien Notausgängen.
Vollständige galvanische Trennung mit individuell optisch isolierten Drehzahlmessereingangskanälen und Halbleiterausgangsschaltung.
Direkte Hardwarekompatibilität mit der ABB-S600-I/O-Plattform und Advant-Controller-160-Konfigurationen.

Anwendungen

Netzwerke zum Überdrehzahlschutz von Turbinen und rotierenden Maschinen.
Überwachung der Drehzahl und Drehrichtung von Industriemotoren.
Integration einer hochverfügbaren Prozessschleife in Advant-Controller-160-Systeme.

Bestellinformationen

Parameter	Wert
Produkt-ID	3BHT300057R1
ABB-Typenbezeichnung	DP640
Katalogbeschreibung	DP640 Drehzahlmessermodul

Technische Daten

Attribut	Spezifikation
Hersteller	ABB
Produkt-ID	3BHT300057R1
ABB-Typenbezeichnung	DP640
Produkttyp	I-O_Module
Kanaltyp	DI (Digitaleingang)
Anzahl der Eingangskanäle	2
Maximale Eingangsfrequenz	50 kHz
Eingangssignalstrom	plus oder minus 13 mA
Eingangssignalspannungen	5 V DC / 24 V DC
Nennwert des Halbleiterausgangs	24 V DC
Nennwert des Ausgangs für potenzialfreien Kontakt	60 V DC
Isolationstyp	Individuelle Optokoppler-Isolation für Eingänge und Halbleiterausgang
Nettogewicht des Produkts	1,33 kg
Nettotiefe / -länge des Produkts	252 mm
Nettohöhe des Produkts	273 mm
Nettobreite des Produkts	40 mm
Ursprungsland	Schweden
Zolltarifnummer	85389091

Anschlüsse/Schnittstellen

Anschluss-Pin / Schnittstelle	Funktion
Drehzahlmessereingang 1	Primärer Hochfrequenz-Eingangskanal für die Drehzahl
Drehzahlmessereingang 2	Sekundärer Eingangskanal zur Erkennung von Frequenz und Drehrichtung
Halbleiterausgang	Dedizierter isolierter 24-V-DC-Signalweg für die Überdrehzahlabschaltung
Ausgang für potenzialfreien Kontakt	60-V-DC-Anschluss für die Notabschaltung

Installationsrichtlinien

Montagekonfiguration: Installieren Sie das Modul vertikal im vorgesehenen S600-I/O-Rack oder Subrack-Steckplatz und überprüfen Sie die korrekte mechanische Ausrichtung.
Schirmung und Erdung: Verwenden Sie für alle Hochfrequenz-Eingänge des Drehzahlmessers geschirmte Twisted-Pair-Kabel, um EMV-/HF-Störungen entlang der Signalwege zu minimieren.
Signalanschlüsse: Befestigen Sie die Eingangssensorleitungen entsprechend den vorgesehenen Pinbelegungen und überprüfen Sie nochmals die korrekten Betriebsspannungspegel (5 V DC oder 24 V DC).
Trennabstände: Stellen Sie sicher, dass die Verdrahtung der potenzialfreien Kontakte den Sicherheitsabständen für Spannungen entspricht und die standardmäßigen Klemmenabstände zu Niederspannungs-Datenleitungen eingehalten werden.
Gehäusebelüftung: Stellen Sie sicher, dass im Gehäuse ausreichend vertikaler Konvektionsraum vorhanden ist, um eine optimale passive Luftzirkulation zu gewährleisten.

Versand & Rückgabe

Globaler Expressversand

Standardlieferung: 4–6 Werktage per DHL, FedEx und UPS.
Expressversand: Same-Day-Versand für Lagerbestellungen vor 14:00 (GMT+8).
Weltweite Abdeckung: Über 150 Länder.

Rückgabe & Garantie

30-Tage-Garantie: Rückgabe für Lagerware in originaler, werkseitig versiegelter Verpackung.
12-Monats-Garantie: Jede Industriekomponente mit technischer Garantie.

FAQ

What is the maximum signal frequency supported by the module inputs?

The module accommodates high-frequency rotational speed sensor inputs up to a maximum threshold of 50 kHz.

How does the device achieve direction detection?

Direction detection is performed automatically by evaluating phase or frequency characteristics via the secondary speed meter input channel.

What types of outputs are available for the overspeed trip function?

The device features an integrated overspeed trip logic that controls a 24 V DC solid-state output and a 60 V DC dry contact output.
