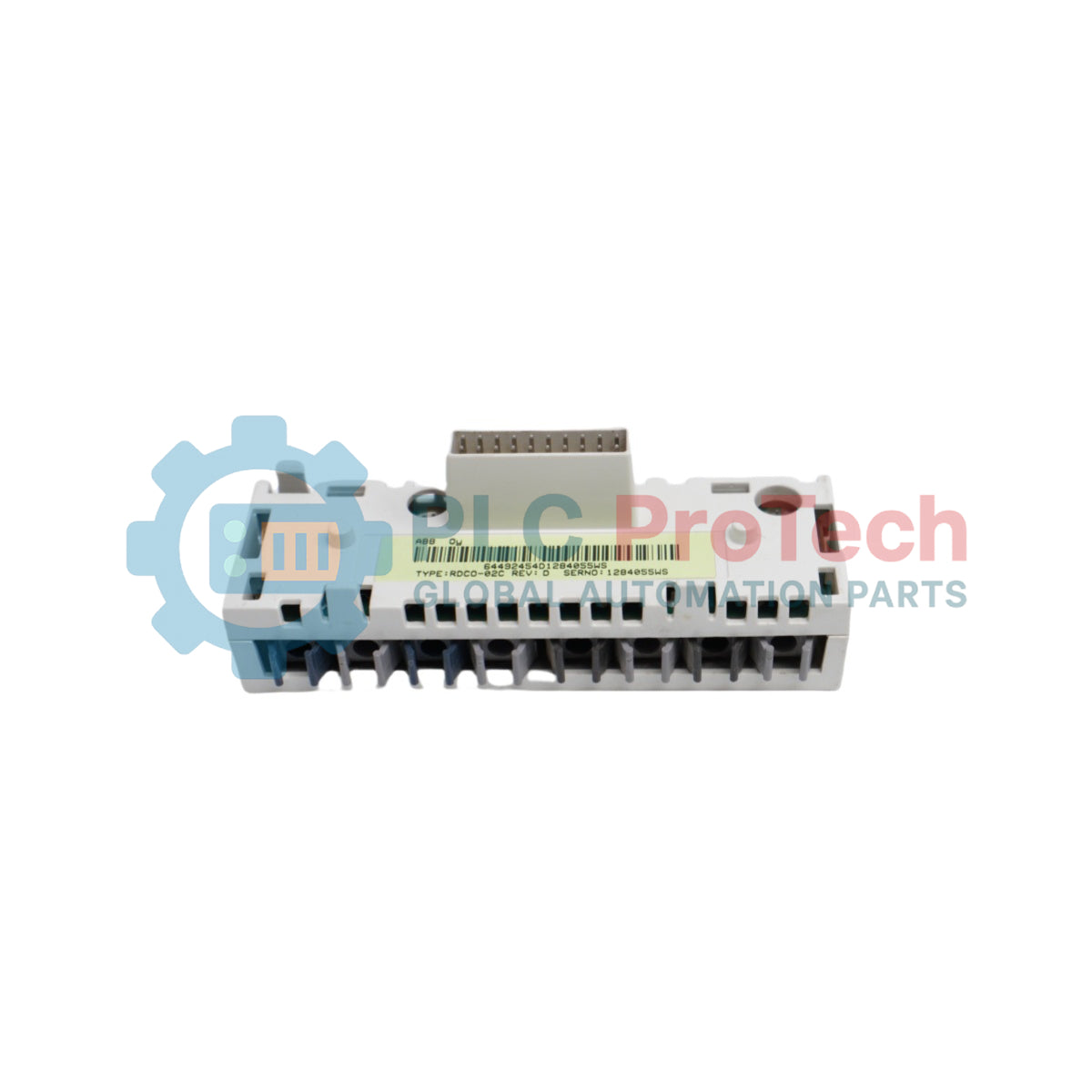

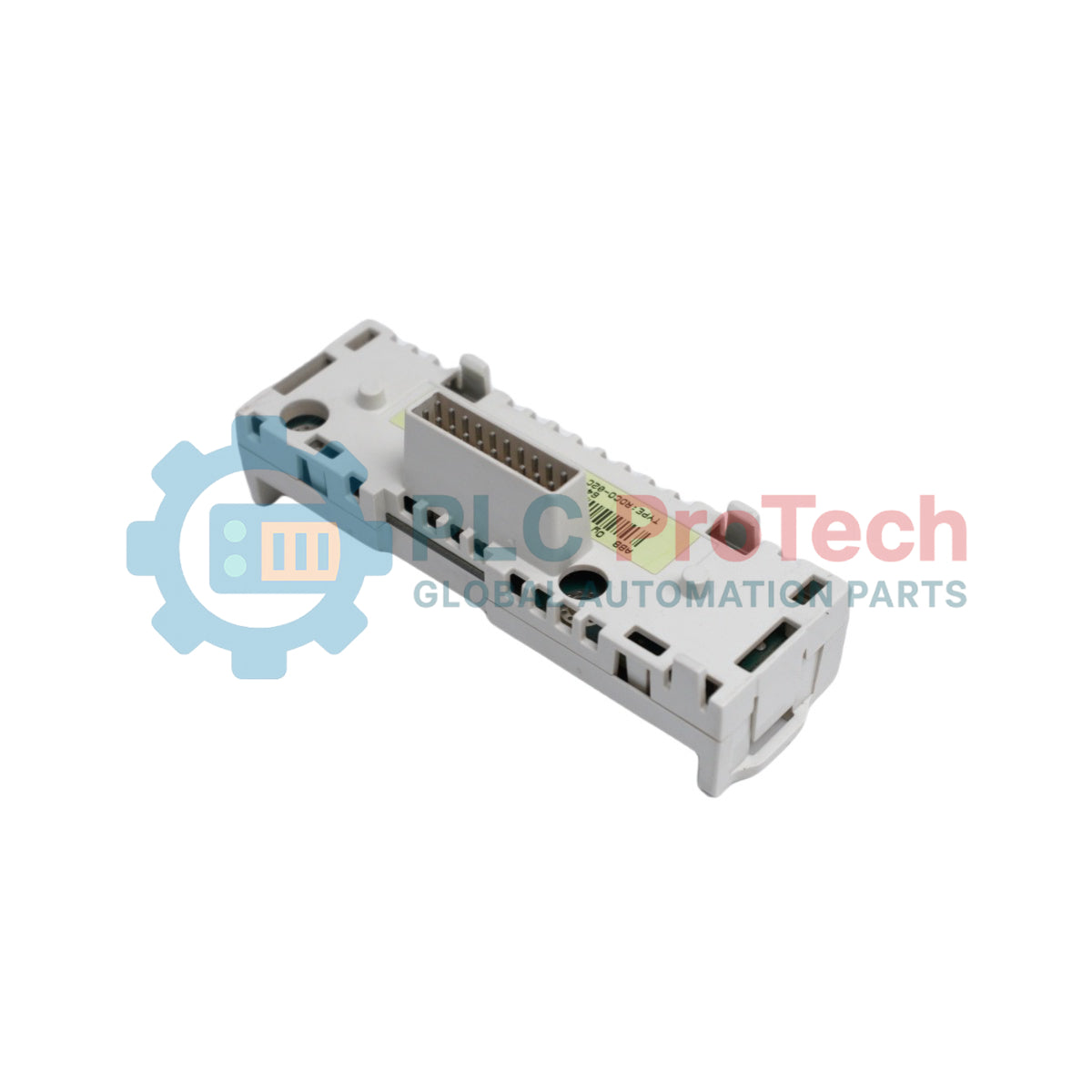

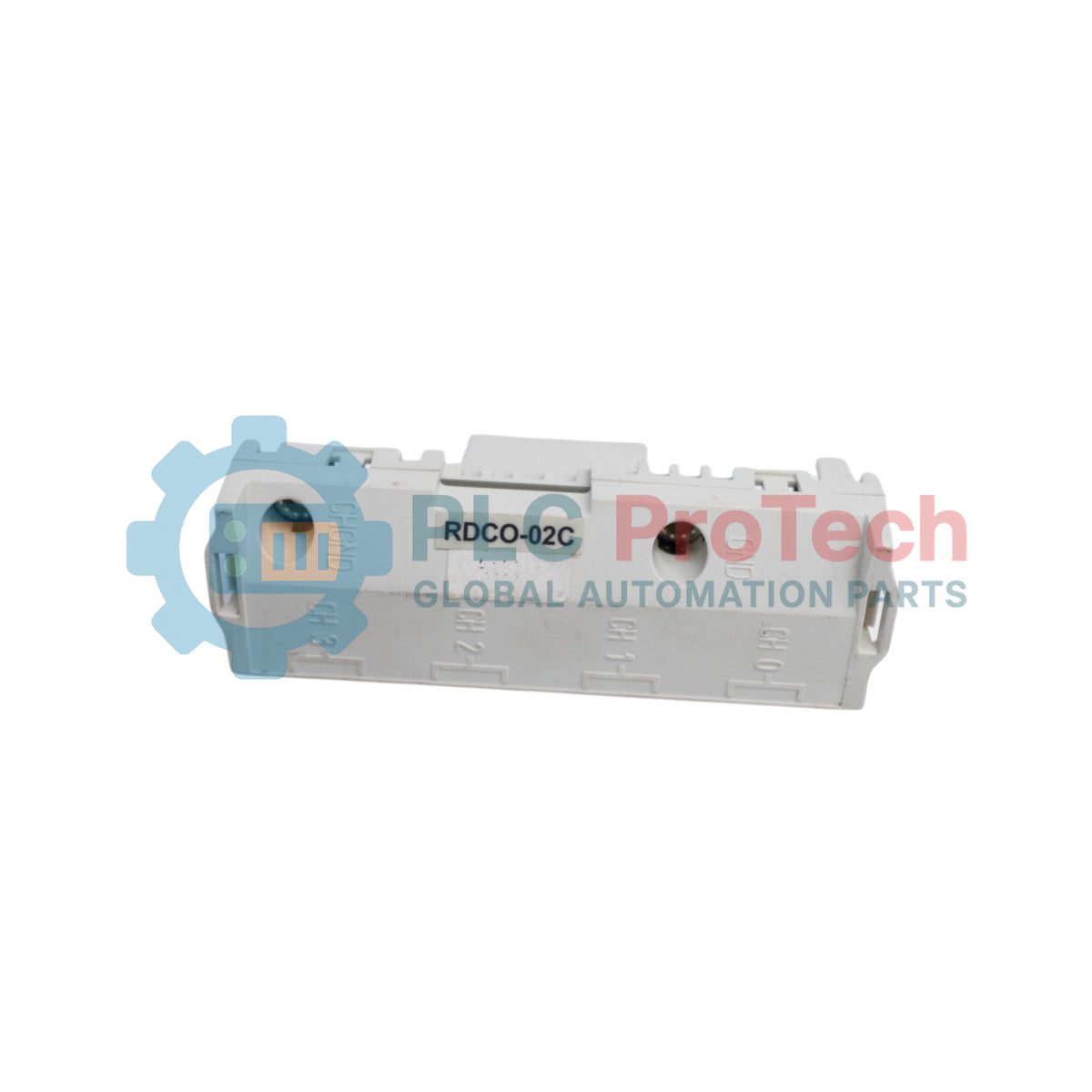

ABB RDCO-02C DDCS-Kommunikationsoptionsmodul

Beschreibung

Das RDCO-02C ist ein Kommunikationsoptionsmodul zur Erweiterung, das für die Verarbeitung von Hochgeschwindigkeitsdatenübertragung und Feldbusvernetzung in Konfigurationen mit drehzahlgeregelten Antrieben ausgelegt ist. Dieses Modul fungiert als industrielle Schnittstellenkarte und stellt DDCS-Kommunikationskanäle für die RMIO-Motorsteuerungs- und E/A-Karte oder BCU-Steuereinheiten bereit. Als Brücke für Lichtwellenleiterverbindungen verfügt die Karte über vier separate optische Kanäle (CH0, CH1, CH2 und CH3), die zur Vernetzung übergeordneter Systeme, lokaler Peripherieoptionen, Master-Follower-Antriebsverbindungen und Diagnose-PC-Tools dienen. Ausgestattet mit einer beschichteten Leiterplatte zum Schutz vor Umwelteinflüssen bietet das RDCO-02C eine deterministische Signalübertragung und hohe Störfestigkeit, die für zuverlässige automatisierte Abläufe in anspruchsvollen Industriebereichen unerlässlich sind.

Merkmale

• Vollständige Lichtwellenleiter-Kommunikationsschnittstelle mit vier integrierten Sender-/Empfänger-Anschlusspaaren
• Ausführung mit beschichteter Leiterplatte (gekennzeichnet durch das Suffix C) für verbesserten Schutz in standardmäßigen Industrieanwendungen
• Direkte elektrische Integration über eine integrierte 20-polige Stiftleiste, die Stromversorgung und Signale direkt mit der Antriebsteuereinheit verbindet
• Flexible Medienunterstützung für Kunststoff-Lichtwellenleiter (POF) und physische Leitungen aus Hard Clad Silica (HCS)

Anwendungen

• Hochgeschwindigkeitsverbindungen zur Koordination von Master-Follower-Antrieben mit variabler Drehzahl
• Schnittstellenanbindung und Datenkommunikationsbrücke für Feldbusadapter übergeordneter Systeme
• Netzwerke zur Überwachung von Antriebsparametern und zur Erweiterung der externen E/A-Konfiguration

Technische Daten

Installationshinweise

• Sicherheitsregeln: Stellen Sie sicher, dass alle Netz-Eingangsspannungen und externen gefährlichen Spannungen aus Steuerkreisen vor Beginn der Arbeiten am System vollständig abgeschaltet, isoliert und gegen Wiedereinschalten gesichert sind. Warten Sie nach dem Abschalten der Stromversorgung immer 5 Minuten, damit sich die Kondensatoren des Zwischenkreises vollständig entladen können.
• ESD-Schutz: Die internen Baugruppen der Karte enthalten Mikroschaltungen, die äußerst empfindlich auf elektrostatische Entladungen reagieren. Das Personal muss bei der Handhabung des Geräts ein Erdungsarmband tragen und unnötiges Berühren von Leiterbahnen und Bauteilen vermeiden.
• Mechanische Ausrichtung: Setzen Sie das Modul vorsichtig in den mit „DDCS“ gekennzeichneten Steckplatz ein, bis die Kunststoffclips einrasten. Ziehen Sie die beiden mitgelieferten M3x8-Schrauben sicher fest. Diese stellen den Schutzleiterpfad her und verbinden die Masse des Moduls mit der Kartenmasse, um die örtlichen EMV-Anforderungen zu erfüllen.
• Handhabung der Lichtwellenleiter: Berühren Sie die Enden der Lichtwellenleiter nicht mit bloßen Händen, da die Schnittstellen empfindlich auf Oberflächenverschmutzungen reagieren. Stellen Sie sicher, dass die langfristige Zugbelastung der Kabel unter 1 N bleibt, und halten Sie einen minimalen Biegeradius von 35 mm für kurzzeitige Biegungen ein.
