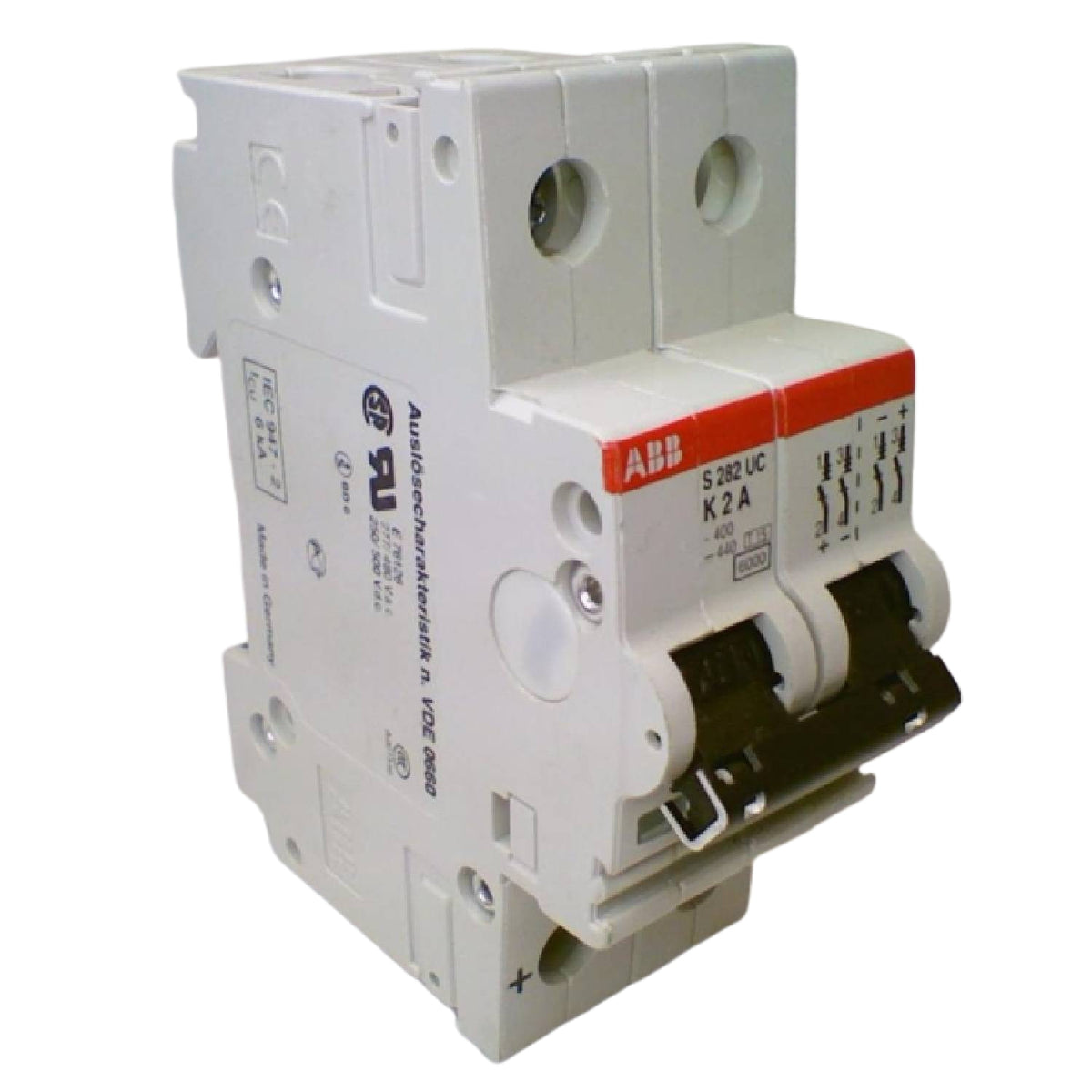

ABB S282UC-K2 GHS2820164R0277 S280UC-Leitungsschutzschalter

SKU S282UC-K GHS2820164R0277

Auf Lager

12 Monate Garantie
Kostenlose Rückgabe innerhalb von 30 Tagen

Hersteller: ABB
Produkt-Nr.: S282UC-K GHS2820164R0277
Herkunftsland:Schweden
Produkttyp: Leitungsschutzschalter
Zahlung: T/T, Western Union
Gewicht: 240g
Abmessungen: 90 mm x 85 mm x 35 mm (H x B x T)
Versandhafen: Xiamen
Garantie: 12 Monate

Beschreibung

Der universelle Stromschutzschalter S282UC-K2 mit der Produkt-ID GHS2820164R0277 ist ein 2-poliges elektrisches Gerät, das für umfassende Strombegrenzung, Kurzschlussschutz und Überstromschutz ausgelegt ist. Als Teil der Produktserie S280UC verfügt dieses Gerät über einen verzögerten thermischen Auslösemechanismus zum Überlastschutz sowie einen elektromechanischen magnetischen Auslösemechanismus zum Kurzschlussschutz. Es ist speziell für eine hohe Gleichspannungsbemessung optimiert und bietet eine zuverlässige Lösung für Gleichstrom-Teilkreise bis 440 V DC über zwei Pole. Dadurch eignet es sich besonders für Anwendungen in Photovoltaikanlagen, Telekommunikationsinfrastrukturen, elektrischen Bahnanlagen und speziellen industriellen Umgebungen.

Eigenschaften

Ausgestattet mit einer 2-poligen Hardwarearchitektur zur Unterstützung des Schutzes mehrerer Leitungen.
Verwendet eine Auslösekennlinie K, die für bestimmte induktive Stromparameter ausgelegt ist.
Verfügt über eine universelle Stromarchitektur, die für die Verteilung von Wechselstrom und Hochspannungs-Gleichstrom zertifiziert ist.
Integriert ein Gehäuse der Isolationsgruppe I in RAL 7035 mit einem plombierbaren schwarzen Betätigungsgriff der Isolationsgruppe II.

Anwendungen

Photovoltaik-Stringanlagen und Solar-Kombinationskästen.
Stromversorgungs-Backup-Netzwerke für die Telekommunikation und Traktionsunterstationen.
Industrielle Gleichstrom-Steuerkreise, die einen speziellen Überstromschutz für Abzweigstromkreise erfordern.

Bestellinformationen

Parameter	Wert
Erweiterter Produkttyp	S282UC-K2
Produkt-ID	GHS2820164R0277
EAN	4012233652808

Technische Daten

Parameter	Spezifikation
Hersteller	ABB
Produkt-ID	GHS2820164R0277
Erweiterter Produkttyp	S282UC-K2
Anzahl der Pole	2
Auslösecharakteristik	K
Bemessungsstrom	2 A
Bemessungsgrenzkurzschlussausschaltvermögen (Icu)	6.0 kA
Verschmutzungsgrad	2
Bemessungsstoßspannungsfestigkeit (Uimp)	4 kV (6.2 kV auf Meereshöhe, 5.0 kV bei 2000 m)
Prüfspannung	50/60 Hz, 1 min.: 2 kV
Gehäusematerial	Isolationsgruppe I, RAL 7035
Betätigungstyp	Isolationsgruppe II, schwarz, plombierbar
Betätigungsmarkierung	I / O
Anzeige der Kontaktstellung	ON / OFF
Schutzart	IP20 (IP40 innerhalb eines Gehäuses mit Abdeckung)
Elektrische Lebensdauer (Nelec)	10000 Zyklen
Mechanische Lebensdauer (Nendu)	20000 Zyklen
Anschlussart	Schraubklemmen
Schraubklemmentyp	Kabelklemme
Anschlusskapazität	Starr 0.75 ... 25 mm² / flexibel mit Aderendhülse 0.75 ... 16 mm²
Anzugsdrehmomente	2.5 N-m
Empfohlener Schraubendreher	Pozidriv 2
Maximale Betriebsspannung UL/CSA	500 V DC / 480 V AC

Installationsrichtlinien

Montage auf der DIN-Schiene: Befestigen Sie das Gerät auf symmetrischen Standardschienen, einschließlich TH35-7.5 (35 x 7.5 mm Montageschiene) oder TH35-15 (35 x 15 mm Montageschiene), gemäß IEC 60715.
Montageposition: Der mechanische Rahmen ermöglicht die Montage in jedem funktional geeigneten Ausrichtungswinkel.
Polaritätsbeachtung: Achten Sie beim Verlegen der Leitungen des Gleichstromkreises besonders auf die geprüften Polaritätsmarkierungen des Geräts.
Klemmenanschlüsse: Schließen Sie die Leiter fest an die integrierten Schraubklemmen mit Kabelklemme an. Verwenden Sie dazu ein Pozidriv-2-Werkzeug und stellen Sie ein Drehmoment von 2.5 N-m sicher.

FAQ

Was macht diesen Leitungsschutzschalter für Gleichstromanlagen geeignet?

Das Gerät verfügt über eine hohe Gleichstrombemessungsspannung von bis zu 440 V DC über 2 Pole und nutzt optimierte Abschaltfähigkeiten für Photovoltaik- und Telekommunikationsnetze.

Welches zertifizierte Anzugsdrehmoment gilt für die Leiterinstallation an diesem Gerät?

Die integrierten Schraubklemmen mit Kabelklemme müssen mit einem geprüften Anzugsdrehmoment von 2.5 N-m angezogen werden.

Welche mechanische und elektrische Lebensdauer hat das Gerät?

Das Gerät ist für 10000 elektrische Schaltspiele und bis zu 20000 mechanische Schaltspiele ausgelegt.
