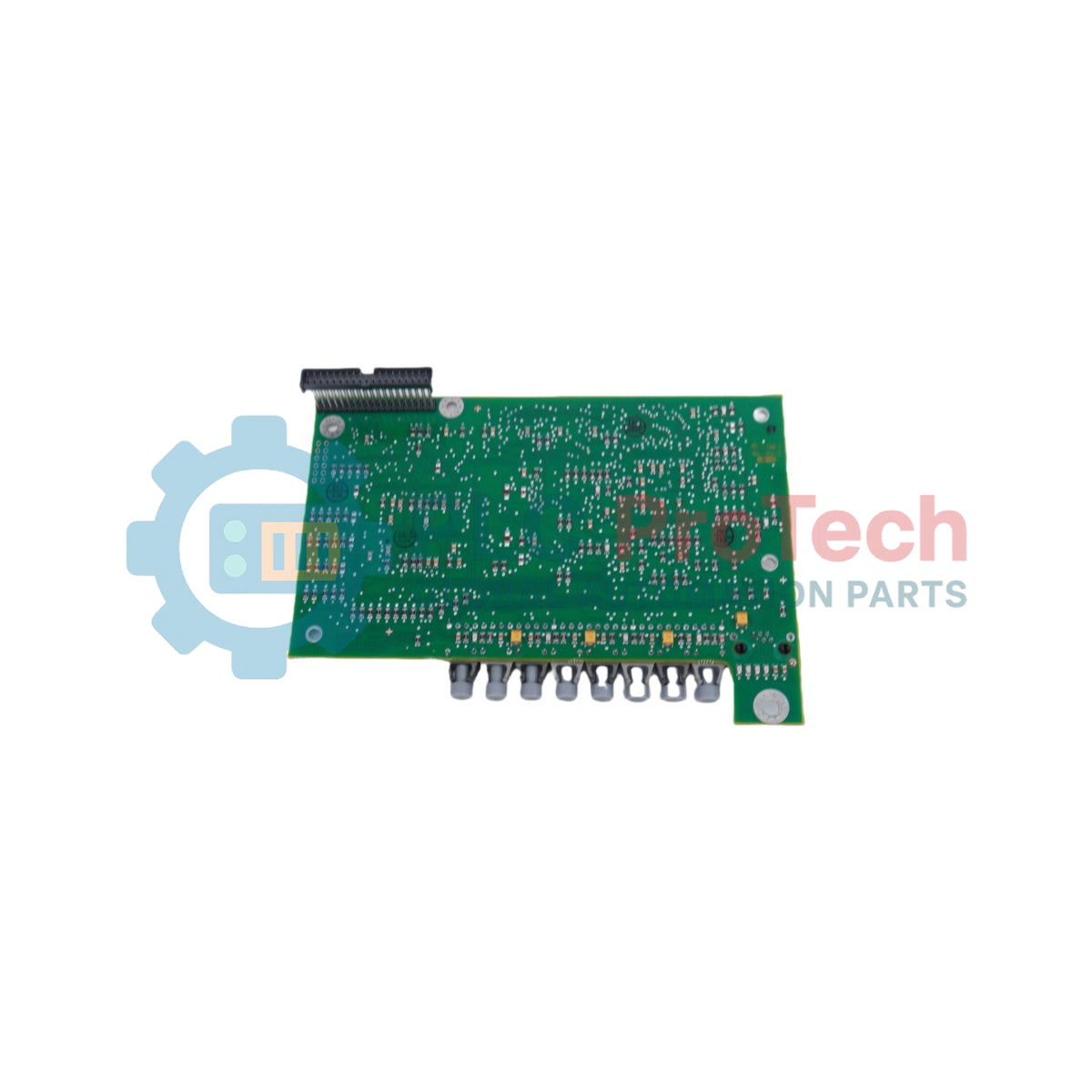

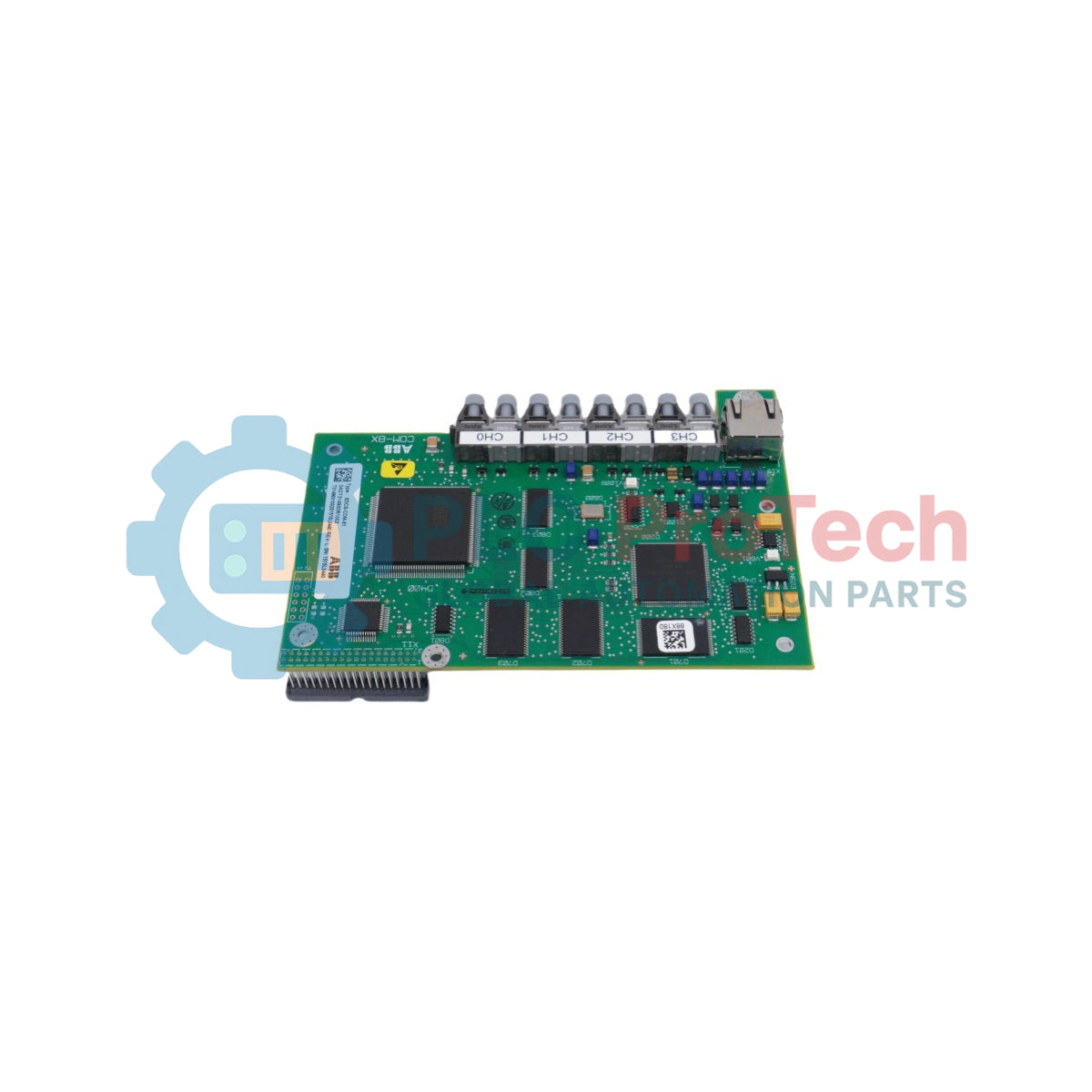

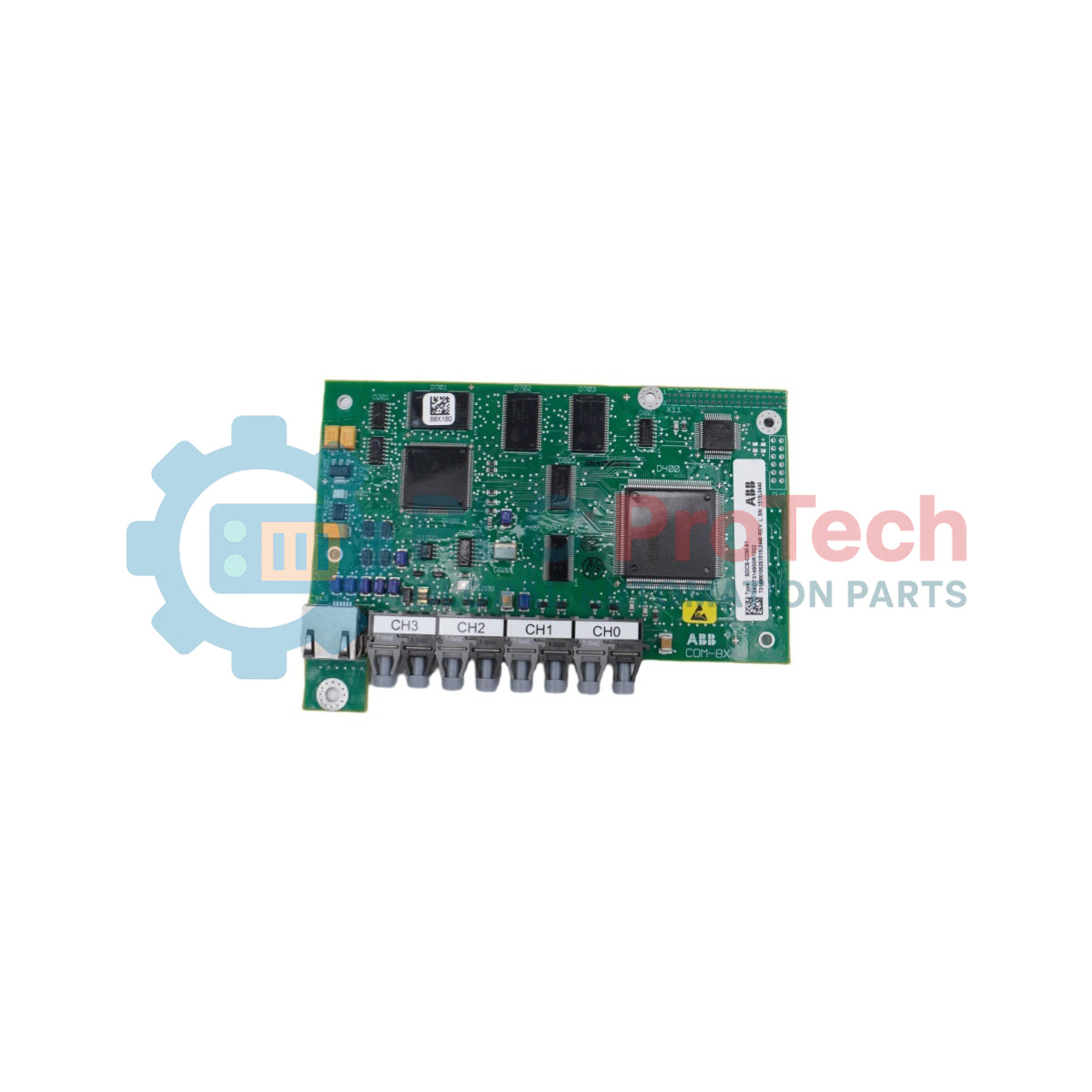

ABB SDCS-COM-81 3ADT220134R0001 Schnelles optisches DDCS-Kommunikationsmodul

SKU SDCS-COM-81

Auf Lager
  • 12 Monate Garantie
  • Kostenlose Rückgabe innerhalb von 30 Tagen
  • Hersteller: ABB

  • Produkt-Nr.: SDCS-COM-81

  • Herkunftsland:Thailand,Vereinigte Staaten

  • Produkttyp: Kommunikationsmodul

  • Strichcode: 85371098

  • Zahlung: T/T, Western Union

  • Gewicht: 500g

  • Abmessungen: 50 mm x 225 mm x 150 mm

  • Versandhafen: Xiamen

  • Garantie: 12 Monate

Beschreibung

Das SDCS-COM-81 (Produkt-ID 3ADT220134R0001) ist eine Glasfaser-Datenübertragungsschnittstelle für hohe Geschwindigkeiten, die Feldbus-Kommunikationsnetzwerke in industriellen Antriebssteuerungen ermöglicht. Dieses optische DDCS-Hochgeschwindigkeitskommunikationsmodul arbeitet mit einer Übertragungsrate von 10 MBd und stellt synchrone Datenaustauschkanäle zwischen Steuerungsprozessoren wie dem AC800M und Antriebsverarbeitungsplattformen bereit. Durch die Verarbeitung der Protokollformatierung des Kommunikationssystems für verteilte Antriebe (DDCS) über Glasfasern beseitigt die Leiterplattenbaugruppe die Anfälligkeit für elektrische Störungen und gewährleistet galvanische Trennung in komplexen Automatisierungstopologien. Die Baugruppe wird direkt in spezielle Steckplatzkanäle von Host-Umrichtern eingesetzt und ermöglicht die Echtzeitkonfiguration von Parametern, die Verteilung von Drehmomentbefehlen und die Verwaltung verteilter Diagnosen in anspruchsvollen Mehrantriebsanlagen mit hoher Leistung.

Merkmale

  • Optische Hochgeschwindigkeitsverbindung: Unterstützt eine zuverlässige Datenübertragung mit 10 MBd über die Protokollschicht des Kommunikationssystems für verteilte Antriebe.
  • Galvanische Störungsisolierung: Nutzt eine Glasfaserverbindung, um elektromagnetische Störungen auf Kommunikationsstrecken über große Entfernungen zu unterbinden.
  • Integration von Systemsteuerungen: Für die Hochgeschwindigkeits-Interoperabilität mit externen Anwendungsprozessoren wie der Steuerung AC800M entwickelt.
  • Produktion an zwei Standorten: Hergestellt unter präzisen Qualitätsstandards; die Produktionsstandorte in Thailand und den Vereinigten Staaten sind lückenlos dokumentiert.

Anwendungen

  • Hochgeschwindigkeits-Schnittstelle für verteilte Steuerung in Mittelspannungsantriebsnetzwerken ACS 6000
  • Glasfaserbasierte DDCS-Automatisierungskommunikation mit AC800M-Mastersteuerungen
  • Echtzeit-Parameterzuordnung und überwachende Vernetzung in DCS800-S-Leistungsmodulen

Bestellinformationen

Teilenummer / Kennung Beschreibung
3ADT220134R0001 SDCS-COM-81-Platine, 10 MBd; schnelles optisches DDCS-Kommunikationsmodul, 10 MBd

Technische Daten

Mechanisch

Parameter Wert
Hersteller ABB
Ursprungsland Thailand (TH) / Vereinigte Staaten (US)
Produkthöhe 50 mm
Produktlänge 225 mm
Produktbreite 150 mm
Nettogewicht des Produkts 0,5 kg
Zolltarifnummer 85371098

Leistung

Parameter Wert
Kommunikationsprotokoll DDCS-Kommunikationsprotokoll
Datenübertragungsgeschwindigkeit 10 MBd
Enthaltene Hardwarekomponente 1x Platine 3ADT314900R1002

Anschlüsse/Schnittstellen

Anschlussschnittstelle Funktion
Optische Schnittstellen Glasfaser-Sender- und Empfängerverbindungen mit 10 MBd für DDCS-Protokollbus-Datenströme

Installationsrichtlinien

  • Maßnahmen zum Schutz vor elektrostatischer Entladung: Verwenden Sie eine geerdete Arbeitsplatzmatte und tragen Sie ein zugelassenes Erdungsarmband, bevor Sie die Leiterplatte handhaben, um elektrostatische Schäden an den optischen Transceivern zu verhindern.
  • Optimierung des Biegeradius von Glasfaserkabeln: Stellen Sie sicher, dass Glasfaserübertragungskabel den im Installationshandbuch angegebenen Mindestbiegeradius einhalten, um eine interne Signalabschwächung oder Leitungsverluste zu verhindern.
  • Reinigungsprotokoll für Anschlüsse: Überprüfen und reinigen Sie die optischen Empfänger- und Senderanschlüsse vor dem Einstecken, um zu verhindern, dass Staub die Übertragungsqualität bei 10 MBd beeinträchtigt.
  • Firmwarekonfiguration: Stimmen Sie die Kommunikationseinstellungen in der Antriebssteuerungssoftware auf den physischen Datendurchsatz von 10 MBd der Glasfasermodulschnittstelle ab.

FAQ

Welche Datenübertragungsgeschwindigkeit unterstützt die Platine SDCS-COM-81?

Das Modul arbeitet mit einer hohen Datenübertragungsrate von 10 MBd und nutzt Glasfasern für Datenströme im Antriebs-Kommunikationssystem.

Mit welchen Antriebsplattformen ist diese optische Schnittstellenkarte kompatibel?

Die Platine wird als spezielles Ersatzteil für industrielle Antriebsfamilien wie die Mittelspannungs-Wechselstromantriebe ACS 6000 und die Module DCS800 angeboten.

Welche Hardware-Unterkomponente ist im Basismodul-Montagesatz enthalten?

Der vollständige Satz enthält eine einzelne Leiterplattenbaugruppe mit der Teilenummer 3ADT314900R1002.

Kann dieses Kommunikationsmodul direkt an eine AC800M-Steuerung angeschlossen werden?

Ja, diese schnelle optische Schnittstellenplatine wurde speziell für die Hochgeschwindigkeitskopplung über eine DDCS-Verbindung mit übergeordneten Einheiten wie der AC800M-Steuerung entwickelt.
