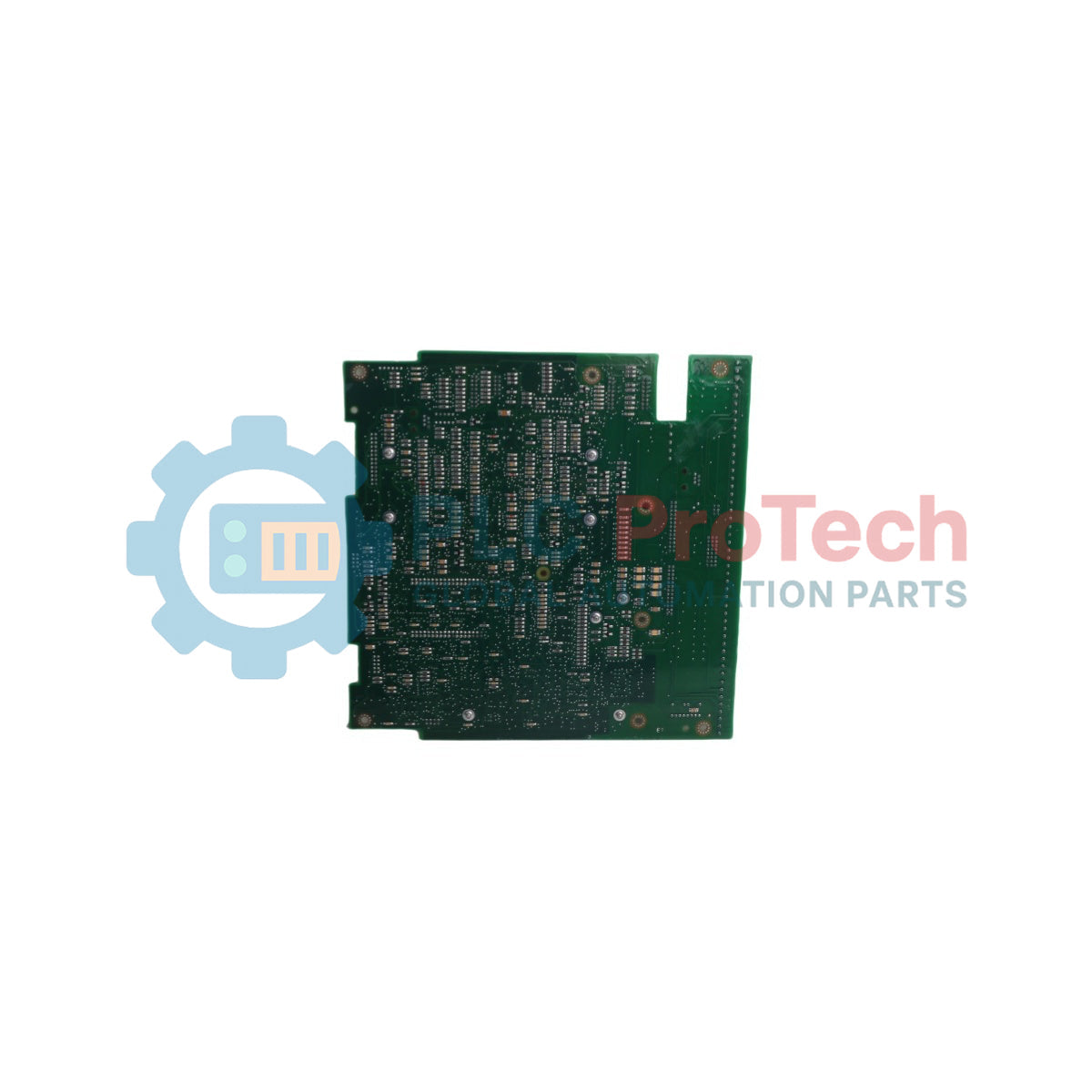

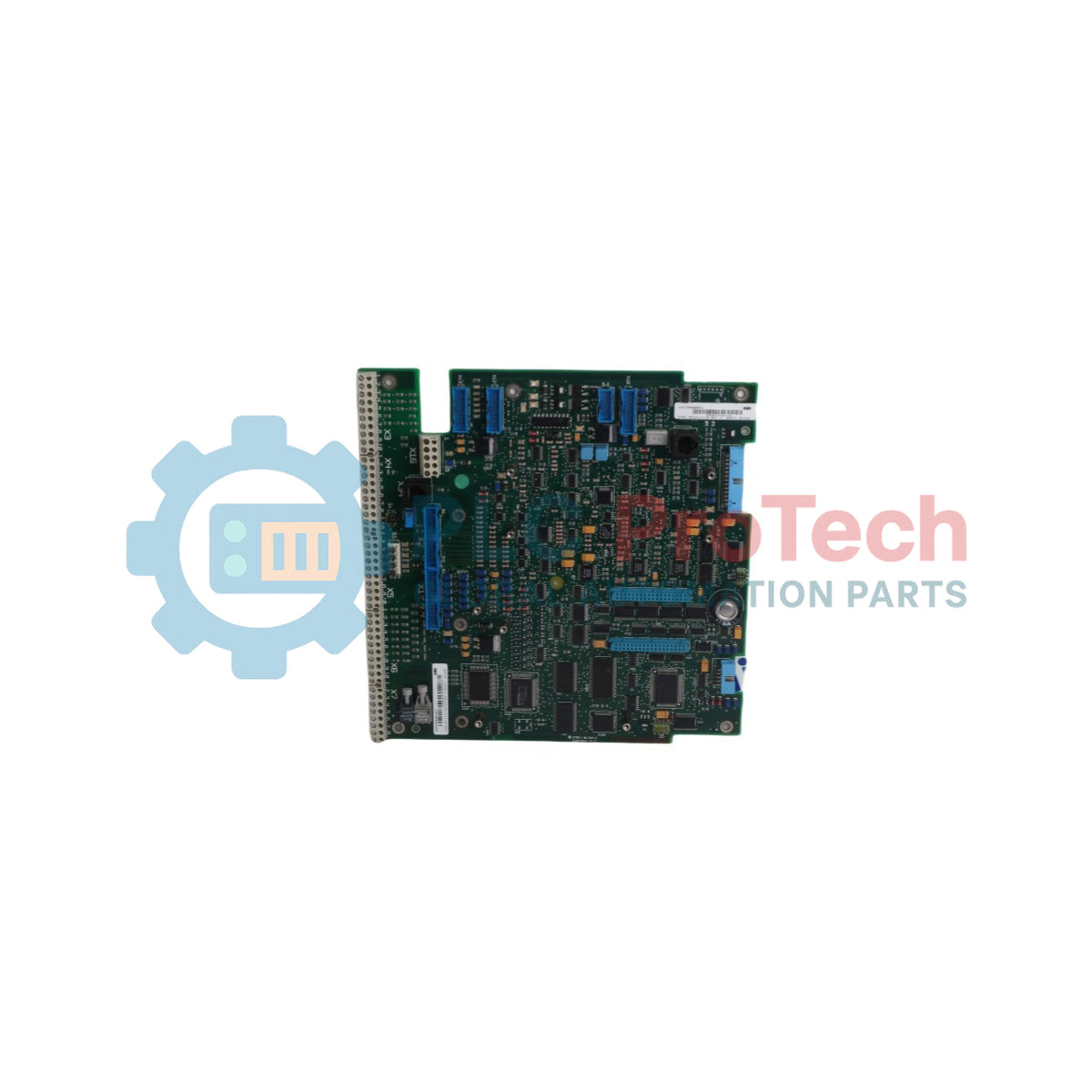

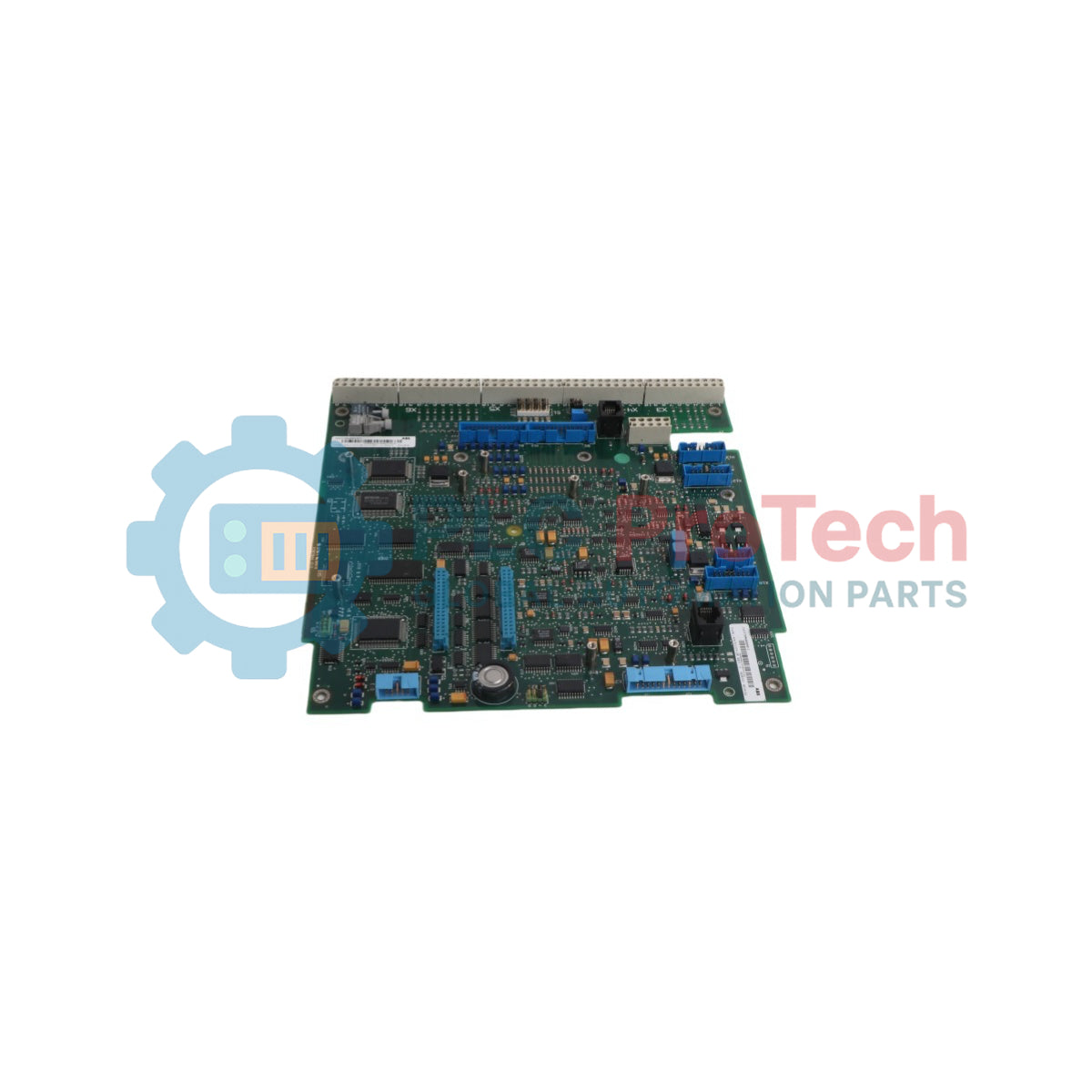

Die SDCS-CON-2B (mit der Teilenummer 3ADT309600R0012) ist eine mikroprozessorbasierte Baugruppe, die für die Regelung des Ankerstroms und der Erregung in der DCS 500B sowie den zugehörigen Thyristorstromrichter-Antriebssystemen ausgelegt ist. Diese leistungsstarke Steuerplatine basiert auf einem integrierten 80186EM-Mikroprozessor in Kombination mit einer fortschrittlichen anwendungsspezifischen ASIC-Schaltung (DC94L01), die die zentrale Firmwarelogik, Ausführungsskripte und präzise Zündwinkelbestimmungen über die aktiven Leistungsbrücken hinweg verwaltet. Das Modul dient als zentrale Recheneinheit innerhalb des Stromrichtersystems. Es überwacht kontinuierlich die Betriebsdiagnose, wertet Eingangsvariablen aus und überträgt Zündbefehle über Hochgeschwindigkeits-Flachbandkabel direkt an die Netzwerke der Leistungsschnittstellenkarten. Betriebswerte und Firmwareprofile werden in modularen programmierbaren Flash-Speicher-Teilschaltungen gespeichert. So können Ingenieure maßgeschneiderte Anwendungsprofile laden oder Fehler über eine integrierte physische Siebensegment-Statusanzeige verfolgen, ohne die deterministische Echtzeitperformance zu beeinträchtigen.
Funktionen
Mikroprozessorarchitektur: Basiert auf einem Mikroprozessor des Industriestandards 80186EM und spezieller DC94L01-ASIC-Hardware für schnelle Stromregelungs- und Diagnosezyklen.
Integrierte Diagnoseanzeige: Umfasst eine direkt auf der Platine montierte Siebensegmentanzeige zur Darstellung des Echtzeit-Betriebsstatus des Antriebs und numerischer Fehlermeldungen.
Duales Flash-Komponentenprofil: Verwendet separate Flash-PROM-Einheiten, um standardmäßige Systemstartbefehle von speziellen Anwendungsfunktionen und Parameterwerten zu trennen.
Umfassende Parameterprotokollierung: Verfügt über integrierte statische RAM-Schaltungen, die für die Protokollierung präziser Fehlerhistorien, Zeitstempel von Warnungen und Betriebsstunden eingerichtet sind.
Ausfallsichere Reaktionsprofile: Implementiert fest verdrahtete Schutzstatus, bei denen digitale Ausgänge bei schwerwiegenden Anomalien sofort auf Low und analoge Ausgänge auf den absoluten Nullwert (0 V) gesetzt werden.
Anwendungen
Hochleistungsregelung des Ankerstroms in der Antriebsinfrastruktur für die Schwerindustrie DCS 500B
Die Schnittstellenarchitektur stellt Verbindungen zu standardmäßigen Leistungsschnittstellen und externen Erweiterungsmodulen her:
Flachbandkabel-/Anschlussklemme
Schnittstellenziel & Funktion
Stecker X12
Direkte Verbindung zu Leistungsschnittstellenmodulen / Messplatinen
Stecker X13
Zentrale Kommunikationsschnittstelle zu den physischen Zünd- und Impulstransformatoren
Stecker X17
10-poliger Flachbandkabel-Erweiterungspfad zu externen SDCS-IOE-1-Erweiterungsplatinen
Anschluss X3 / X4 / X5
Lokale E/A-Pfade der Platine (müssen umgangen werden, wenn externe SDCS-IOB-3-Blöcke verwendet werden)
Installationsrichtlinien
Vorsichtsmaßnahmen gegen elektrostatische Entladung: Tragen Sie stets ein ordnungsgemäß geerdetes Armband, bevor Sie das Steuermodul ausbauen oder austauschen, um Schäden an den empfindlichen CMOS-Mikroprozessorleiterbahnen zu verhindern.
Firmwareprüfung: Stellen Sie vor dem Einschalten des Systems sicher, dass die Flash-PROM-Teilschaltungen die korrekte Version des Anwendungsmakros enthalten, die zum physischen Anker- oder Erregerfeldrahmen passt.
Steckerverriegelung: Vergewissern Sie sich, dass die Flachbandkabel zu den Steckern X12, X13 und X17 vollständig eingesteckt und mit den seitlichen Halteclips verriegelt sind, um Fehler durch Leitungswiderstände zu vermeiden.
Konfiguration der externen E/A: Wenn die Karte an eine externe, isolierte SDCS-IOB-3-Schnittstelle angeschlossen wird, müssen die Steckbrücken S4:1-2 und S4:3-4 auf der Steuerplatine ausdrücklich gemäß dem Systemplan konfiguriert werden, um die Rohsignaleingänge zu isolieren.
FAQ
Wozu dient die integrierte Siebensegmentanzeige auf dieser Karte?
Die lokale Siebensegmentanzeige dient als direkte Hardware-Diagnoseschnittstelle. Sie signalisiert den Betriebsstatus in Echtzeit oder zeigt aktive Fehler und numerische Alarmcodes des Thyristor-Umrichtersystems an.
Wie werden Betriebsvariablen der Anwendung und Firmwareänderungen auf der Platine gespeichert?
Firmwareparameter und Standard-Code-Definitionen werden in nichtflüchtigen Flash-PROM-Bereichen gespeichert (insbesondere in den Bauteilen D33 und D35). Dadurch können Benutzer benutzerdefinierte Automatisierungsmakros direkt herunterladen.
Welche Sicherheitsmaßnahmen werden automatisch ausgeführt, wenn das Modul einen kritischen Antriebsfehler erkennt?
Bei einem Systemfehler führt die Karte schützende Hardware-Routinen aus, die alle programmierten digitalen Ausgänge auf Low setzen und alle aktiven Analogausgänge auf exakt null Volt zurücksetzen.
Werden die integrierten Klemmen X3, X4 und X5 immer für Feldverdrahtungen verwendet?
Nein. Wenn eine externe isolierte E/A-Karte wie die SDCS-IOB-3 in den Schaltschrank des Antriebs integriert ist, dürfen die internen Klemmen X3, X4 und X5 auf der Hauptsteuerplatine nicht verdrahtet werden.
