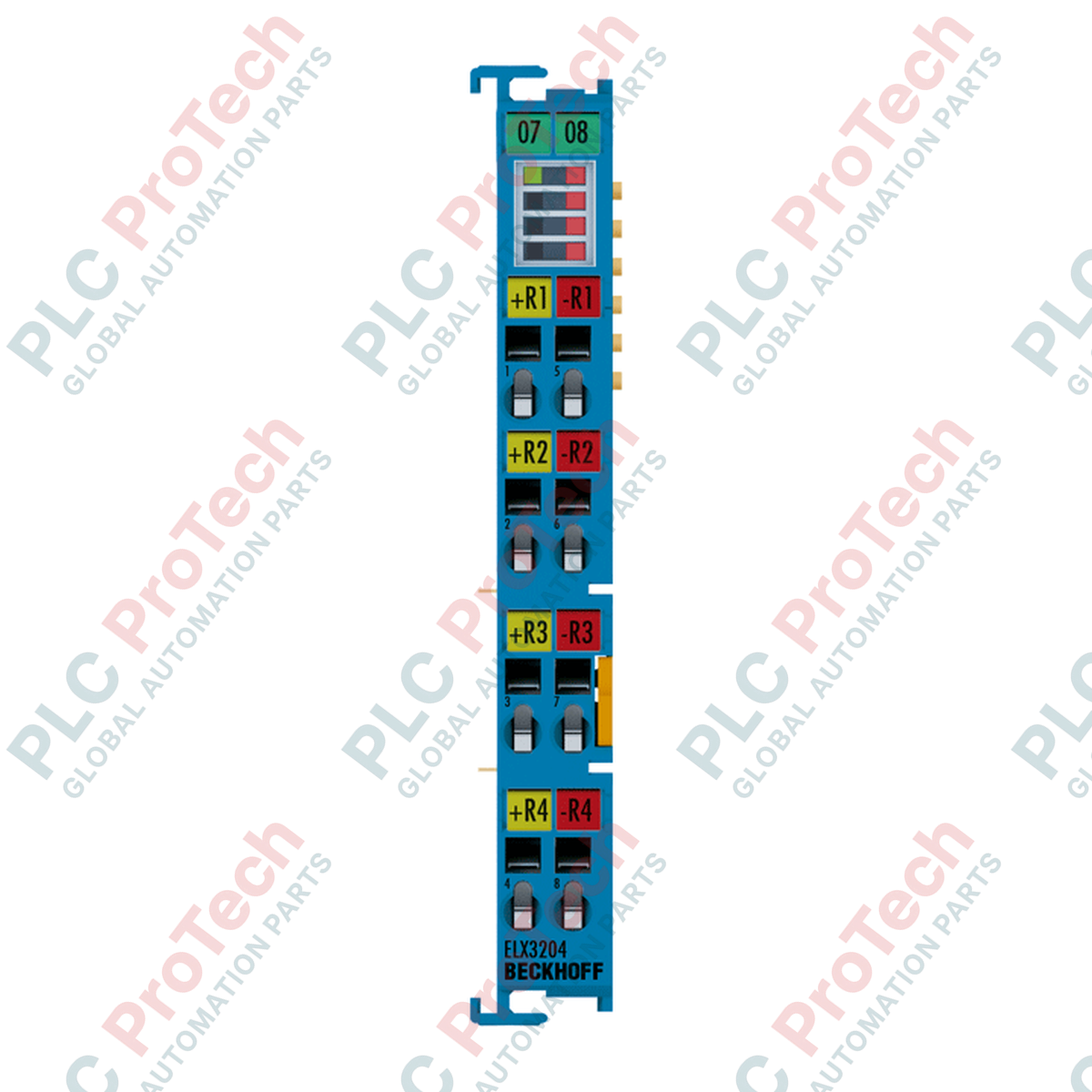

BECKHOFF ELX3204 eigensicheres EtherCAT-Klemmenmodul

SKU ELX3204

Auf Lager

12 Monate Garantie
Kostenlose Rückgabe innerhalb von 30 Tagen

Hersteller: BECKHOFF
Produkt-Nr.: ELX3204
Herkunft Deutschland
Produkttyp: EtherCAT-Klemmen
Zahlung: T/T, Western Union
Gewicht: 0.06 kg
Abmessungen: 12 mm x 100 mm x 68 mm
Versandhafen: Xiamen
Garantie: 12 Monate

Produktbeschreibung

Beschreibung

Der BECKHOFF ELX3204 ist eine hochpräzise, 4-kanalige Analogeingangsklemme für die direkte Temperaturmessung mit Widerstandsthermometern (RTDs) in explosionsgefährdeten Bereichen. Diese eigensichere (Ex i) EtherCAT-Klemme ermöglicht den direkten Anschluss von Sensoren in explosionsfähigen Atmosphären – etwa Zone 0/20 oder Zone 1/21 – an das I/O-System, sodass externe Barrieren oder Trennverstärker entfallen.

Mit einer Auflösung von 16 Bit liefert der BECKHOFF ELX3204 hochpräzise Temperatursignale an die Steuerung. Das Gerät unterstützt eine breite Palette standardisierter widerstandsbasierten Sensoren, darunter Platin- und Nickel-RTDs sowie direkte Widerstandsmessungen. Die Versorgung des E-Bus und der internen Elektronik wird über das EtherCAT-Klemmensystem in Verbindung mit einer ELX9560-Versorgungsklemme sicher gewährleistet und sorgt für elektrische Sicherheit und Signaltrennung.

Merkmale

Vier differentielle Analogeingangskanäle für RTD-Sensoren und Widerstandsmessungen.
Eigensichere (Ex i) Ausführung für den direkten Anschluss von Sensoren in explosionsgefährdeten Bereichen.
Hochauflösende 16-Bit-Analog-Digital-Wandlung zur präzisen Überwachung von Prozesswerten.
Konfigurierbare 2-Leiter-Anschlusstechnik pro Kanal.
Integrierte Grenzwertüberwachung, digitale Filter und sensorspezifische Kennlinienlinearisierung.
Unterstützte Diagnosefunktionen durch integrierte Signal-LEDs zur Anzeige von Kanalstatus und Fehlern.

Anwendungen

Eigensichere Temperaturüberwachung in chemischen und petrochemischen Verarbeitungsanlagen.
Direkte Anbindung von RTD-Sensoren in explosionsgefährdeten Gas- und Staubatmosphären (Zone 0/20, Zone 1/21).
Prozessautomatisierung in Öl- und Gasraffinerien, in denen Explosionsschutz erforderlich ist.
Pharmazeutische Verarbeitungssysteme für den Umgang mit flüchtigen Lösungsmitteln.

Technische Daten

Allgemein

Parameter	Spezifikation
Hersteller	BECKHOFF
Modell	ELX3204
Produkttyp	EtherCAT-Klemme, Analogeingang, Ex i
Anzahl der Eingänge	4 Differenzeingänge
Bauform	Kompaktes Klemmengehäuse mit Signal-LEDs
Material	Polycarbonat

Elektrik und Stromversorgung

Parameter	Spezifikation
Stromversorgung	Über den E-Bus
Versorgungsspannung Elektronik	24 V DC (über Leistungskontakte), ELX9560-Stromversorgung erforderlich
Stromaufnahme E-Bus	typ. 70 mA
Stromaufnahme Leistungskontakte	typ. 10 mA
Leistungskontakte	2 Messer-/Federkontakte

Signal und Messung

Parameter	Spezifikation
Sensortypen	Pt100, Pt200, Pt500, Pt1000, Ni100, Ni120, Ni1000, KT(Y)-Sensoren, Widerstand (10 Ohm bis 4 kOhm)
Anschlussart	2-Leiter
Temperaturbereich (Pt-Sensoren)	-200 bis +850 °C
Temperaturbereich (Ni-Sensoren)	-60 bis +250 °C
Auflösung	16 Bit (bis zu 0,01 °C pro Digit; voreingestellt: 0,1 °C pro Digit)
Messstrom	< 1 mA (abhängig von Sensor und Messbereich)
Messfehler	< +-0,3 % (bezogen auf den Endwert)
Innenwiderstand	typ. >= 10 kOhm (differenziell)
Grenzfrequenz des Eingangsfilters	typ. 1 kHz
Wandlungszeit	10 bis 3300 ms (einstellbar, Standard: 270 ms)

Mechanische, Umgebungs- und Anschlussdaten

Parameter	Spezifikation
Abmessungen (B x H x T)	12 mm x 100 mm x 68 mm
Gewicht	ca. 60 g
Montage	Auf 35-mm-DIN-Schiene (EN 60715) mit Verriegelung
Verdrahtungstechnik	Federbetätigung mit Schraubendreher
Anschlussquerschnitt (eindrähtig/mehrdrähtig)	0,08 bis 2,5 mm² (AWG 28 bis 14)
Anschlussquerschnitt (mit Aderendhülse)	0,14 bis 1,5 mm² (AWG 26 bis 16)
Abisolierlänge	8 bis 9 mm
Betriebstemperatur	-25 bis +60 °C
Lagertemperatur	-40 bis +85 °C
Relative Luftfeuchtigkeit	95 %, nicht kondensierend
Schutzart	IP20

Konformität und Zertifizierungen

Parameter	Spezifikation
Zulassungen und Kennzeichnungen	CE, UL, ATEX, IECEx, cFMus, CCC
ATEX-Schutzklasse	II 3(1)G Ex ec [ia Ga] IIC T4 Gc, II (1)D [Ex ia Da] IIIC, I (M1) [Ex ia Ma] I
IECEx-Schutzklasse	Ex ec [ia Ga] IIC T4 Gc, [Ex ia Da] IIIC, [Ex ia Ma] I

Installationsrichtlinien

Stellen Sie sicher, dass das gesamte Automatisierungssystem und der Montagerahmen vor der Montage des Moduls spannungsfrei geschaltet sind.
Überprüfen Sie, dass die Klemme mithilfe der integrierten Doppelnut und des codierten Anschlusses korrekt auf einer standardmäßigen 35-mm-DIN-Schiene (EN 60715) montiert ist.
Stellen Sie sicher, dass die standardmäßigen Ex-i-Sicherheits- und Isolationsabstände zwischen eigensicheren und nicht eigensicheren Kabeln strikt eingehalten werden.
Verwenden Sie eine dedizierte BECKHOFF ELX9560-Stromversorgungsklemme, um eine normgerechte E-Bus-Versorgung und sichere Trennung zum ELX-Segment bereitzustellen.
Schließen Sie die RTD-Sensoren in der vorgesehenen 2-Leiter-Konfiguration an und beachten Sie dabei geeignete Schirmungs- und Erdungsmaßnahmen für explosionsgefährdete Bereiche.
Bestätigen Sie, dass die Klemmenleiste sicher auf der DIN-Schiene verriegelt ist und die Status-LEDs bei der Systeminitialisierung ordnungsgemäß funktionieren.

Versand & Rückgabe

Globaler Expressversand

Standardlieferung: 4–6 Werktage per DHL, FedEx und UPS.
Expressversand: Same-Day-Versand für Lagerbestellungen vor 14:00 (GMT+8).
Weltweite Abdeckung: Über 150 Länder.

Rückgabe & Garantie

30-Tage-Garantie: Rückgabe für Lagerware in originaler, werkseitig versiegelter Verpackung.
12-Monats-Garantie: Jede Industriekomponente mit technischer Garantie.

FAQ

What is the primary function of the BECKHOFF ELX3204 terminal?

The BECKHOFF ELX3204 is a 4-channel analog input terminal designed to interface directly with resistance temperature detectors (RTDs) in explosive or hazardous areas without requiring separate external barriers.

Which sensor types are compatible with the BECKHOFF ELX3204?

The BECKHOFF ELX3204 supports a wide range of standard RTD sensors including Pt100, Pt200, Pt500, Pt1000, Ni100, Ni120, Ni1000, and direct resistance measurements ranging from 10 Ohm to 4 kOhm.

Is an external power supply required for the BECKHOFF ELX3204?

Yes, the BECKHOFF ELX3204 requires power via the E-bus. For intrinsically safe applications, it must be powered using the BECKHOFF ELX9560 power supply terminal to ensure appropriate safety isolation and power regulation.

What explosive zone ratings does the BECKHOFF ELX3204 carry?

The BECKHOFF ELX3204 carries extensive intrinsically safe certifications including ATEX and IECEx ratings of II 3(1)G Ex ec [ia Ga] IIC T4 Gc, enabling direct wiring to sensors located in Zone 0/20 and Zone 1/21.

What is the measurement resolution of the BECKHOFF ELX3204?

The BECKHOFF ELX3204 features high-performance 16-bit analog-to-digital conversion, allowing temperature resolution up to 0.01 degC per digit depending on the configuration (default is preset to 0.1 degC per digit).
