Beschreibung

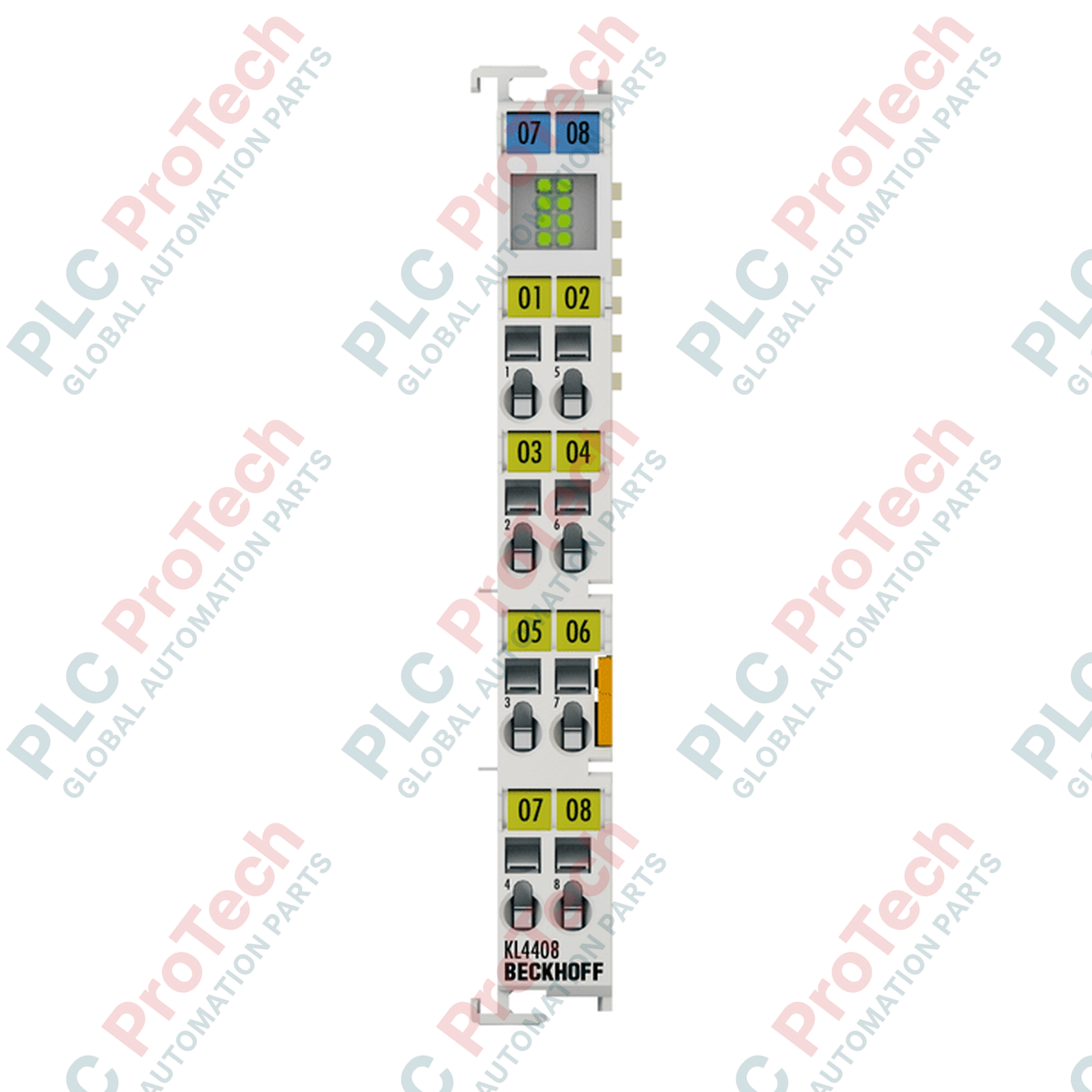

Die BECKHOFF KS4408-Analogausgangsklemme wurde für platzsparende Schaltschränke mit hoher Packungsdichte entwickelt und erzeugt Analogsignale im Bereich von 0 bis 10 V zur industriellen Prozesssteuerung. Das Modul arbeitet nach dem massebezogenen Messprinzip und bietet acht Ausgänge in einem außergewöhnlich kompakten 12-mm-Gehäuse, wodurch der Platzbedarf auf der DIN-Schiene deutlich sinkt. Die KS4408 ist mit steckbaren Verdrahtungsanschlüssen ausgestattet. Dadurch lässt sich der Klemmenblock für eine schnelle Wartung und eine vereinfachte Installation vor Ort aus dem Gehäuse entfernen, ohne die einzelnen Signalleitungen abzuklemmen.
Die Wandlungsstufe arbeitet mit einer Auflösung von 12 Bit und benötigt für alle Kanäle etwa 8 Millisekunden. Die elektrische Isolierung von 500 V zwischen dem internen K-Bus und dem externen Signalpegel verhindert Erdschleifen und schützt die Kommunikationsnetzwerke der Rückwandplatine vor Spannungsspitzen auf der Feldseite. Die Klemme kommuniziert direkt mit dem Beckhoff-K-Bus-System und ermöglicht so die nahtlose Integration in TwinCAT-Steuerungsarchitekturen und verschiedene modulare E/A-Konfigurationen.
Merkmale
- Bietet 8 massebezogene Analogausgangskanäle auf einer kompakten Breite von 12 mm.
- Verfügt über steckbare Verdrahtungsklemmen für schnelle Montage, Demontage und Wartung vor Ort.
- Erzeugt standardisierte 0- bis 10-V-DC-Steuersignale mit kurzschlussfesten Ausgangsstufen.
- Bietet eine D/A-Auflösung von 12 Bit bei einer typischen Wandlungszeit von 8 ms.
- Bietet eine elektrische Isolierung von 500 V zwischen der internen K-Bus-Logik und den Signalen auf der Feldseite.
- Lässt sich dynamisch über den Systembus konfigurieren, ohne manuelle Adressschalter oder komplexe DIP-Schalter-Einstellungen.
Anwendungen
- Steuerung von Industrieautomatisierung und Prozessmaschinen.
- Heizungs-, Lüftungs- und Klimaanlagen.
- Steuerung pneumatischer und hydraulischer Ventile.
- Drehzahlvorgabe für Motorantriebe und Wechselrichter mit geringer Leistung.
- Steuerung dezentraler Peripherie in Schwerindustrieanlagen.
Technische Daten
Kategorie
Technischer Parameter
Wert / Spezifikation
| Verwaltungsdaten |
Hersteller |
BECKHOFF |
| Artikelnummer / Modell |
KS4408 |
| Modultyp |
Analog-Ausgangsklemme |
| Bus-Verbindungssystem |
Beckhoff K-Bus |
| Elektrische Parameter |
Anzahl der Ausgänge |
8 (unsymmetrisch) |
| Signalspannungsbereich |
0 bis 10 V DC |
| Lastimpedanz |
> 5 kOhm (kurzschlussfest) |
| D/A-Auflösung |
12 Bit |
| Ausgangsgrenzfehler |
< ±0,2 % (bezogen auf den Endwert) |
| Wandlungszeit |
~ 8 ms |
| Stromversorgung |
Stromaufnahme des K-Busses |
typ. 20 mA |
| Stromaufnahme der Leistungskontakte |
Nur Last |
| Max. Belastungsstrom der Leistungskontakte |
10 A |
| Isolierung & Schutz |
Elektrische Isolierung |
500 V (K-Bus / Signalspannung) |
| Schutzart |
IP20 (entspricht EN 60529) |
| Kurzschlussschutz |
Ja |
| Umgebungsbedingungen |
Betriebstemperaturbereich |
0 bis +55 °C |
| Lagertemperaturbereich |
-25 bis +85 °C |
| Grenzwerte der relativen Luftfeuchtigkeit |
95 %, nicht kondensierend |
| Vibrations-/Stoßfestigkeit |
Entspricht EN 60068-2-6 / EN 60068-2-27 |
| Physikalische Spezifikationen |
Gehäusematerial |
Polycarbonat |
| Montagemethode |
35-mm-DIN-Schiene (EN 60715) mit dynamischer Verriegelung |
| Abmessungen (W x H x T) |
12 mm x 100 mm x 68 mm |
| Gewicht |
0,075 kg (ca.) |
Anschlüsse und Schnittstellen
Anschlussspezifikation
Wert / Nennwert
| Verdrahtungsmethode |
Steckbare Federverbindung (steckbare Verdrahtungsebene) |
| Betätigungsmethode |
Schraubendreher / Federdruckklemme |
| Querschnitt eindrähtiger Leiter |
0,08 bis 1,5 mm² |
| Querschnitt litziger Leiter |
0,08 bis 1,5 mm² |
| Querschnitt feindrähtiger Leiter |
0,14 bis 1,5 mm² |
| Leiterquerschnitt (AWG) |
AWG 28 bis 16 (eindrähtig/litzig), AWG 26 bis 16 (feinlitzig) |
| Abisolierlänge |
9 bis 10 mm |
Installationsrichtlinien
-
Montage: Rasten Sie die Klemme sicher auf einer standardmäßigen 35-mm-DIN-Schiene (EN 60715) ein. Stellen Sie sicher, dass die Doppelsteckschlüsselverbindungen korrekt mit den benachbarten Klemmenmodulen verriegelt sind.
-
Verdrahtung: Führen Sie einen handelsüblichen Schlitzschraubendreher in den Entriegelungsschlitz der Feder ein, um die Klemme zu betätigen, führen Sie den abisolierten Leiter ein (9 bis 10 mm Länge) und lösen Sie die Klemme.
-
Entfernen des steckbaren Klemmenblocks: Verwenden Sie zum Abnehmen des Verdrahtungsblocks für Wartungsarbeiten die integrierten Entriegelungslaschen, ohne das Basisgehäuse des Bussystems zu entfernen.
-
EMV-Konformität: Verlegen Sie Signalkabel getrennt von Hochspannungs-Wechselstromleitungen, um mögliche elektromagnetische Störeinkopplungen zu minimieren.
Konformität und Zertifizierungen
- CE-Konformität
- UL-gelistet (USA und Kanada)
- ATEX-zertifiziert: II 3 G Ex nA IIC T4 Gc
- DNV GL Marine-Zulassung
