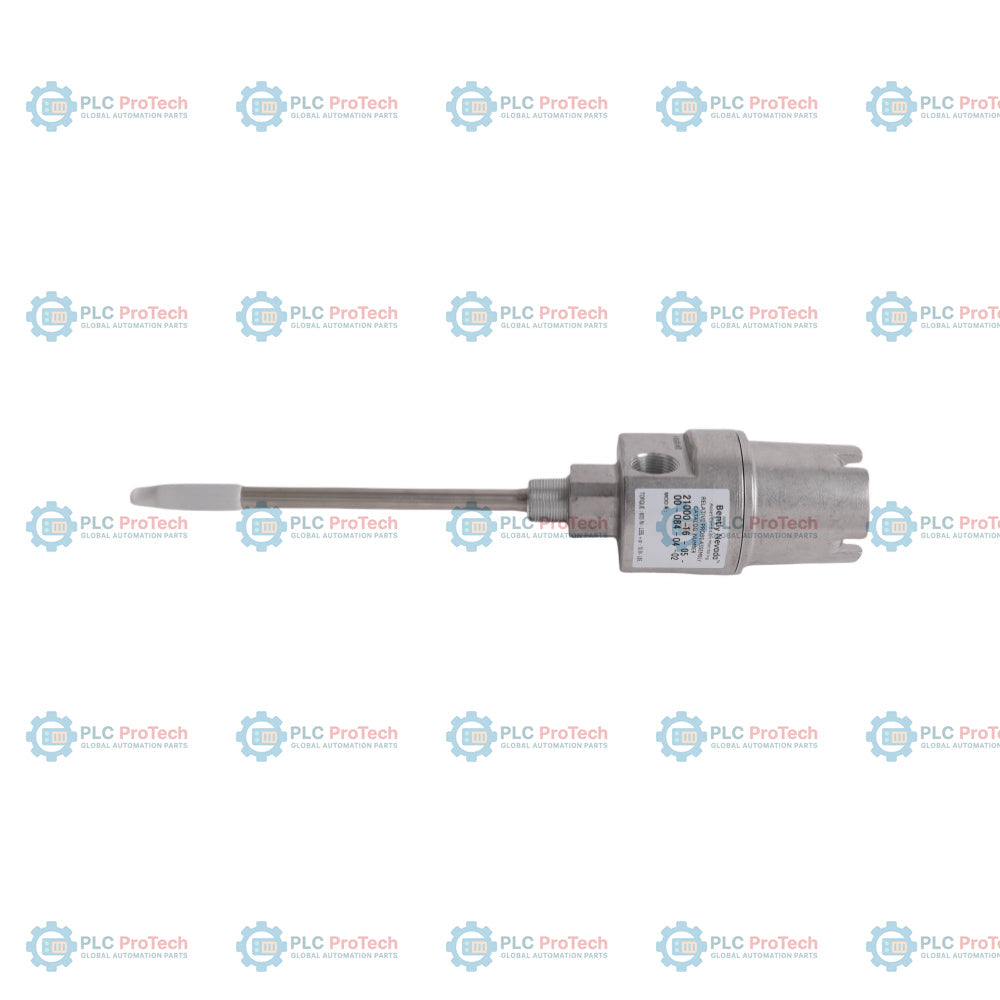

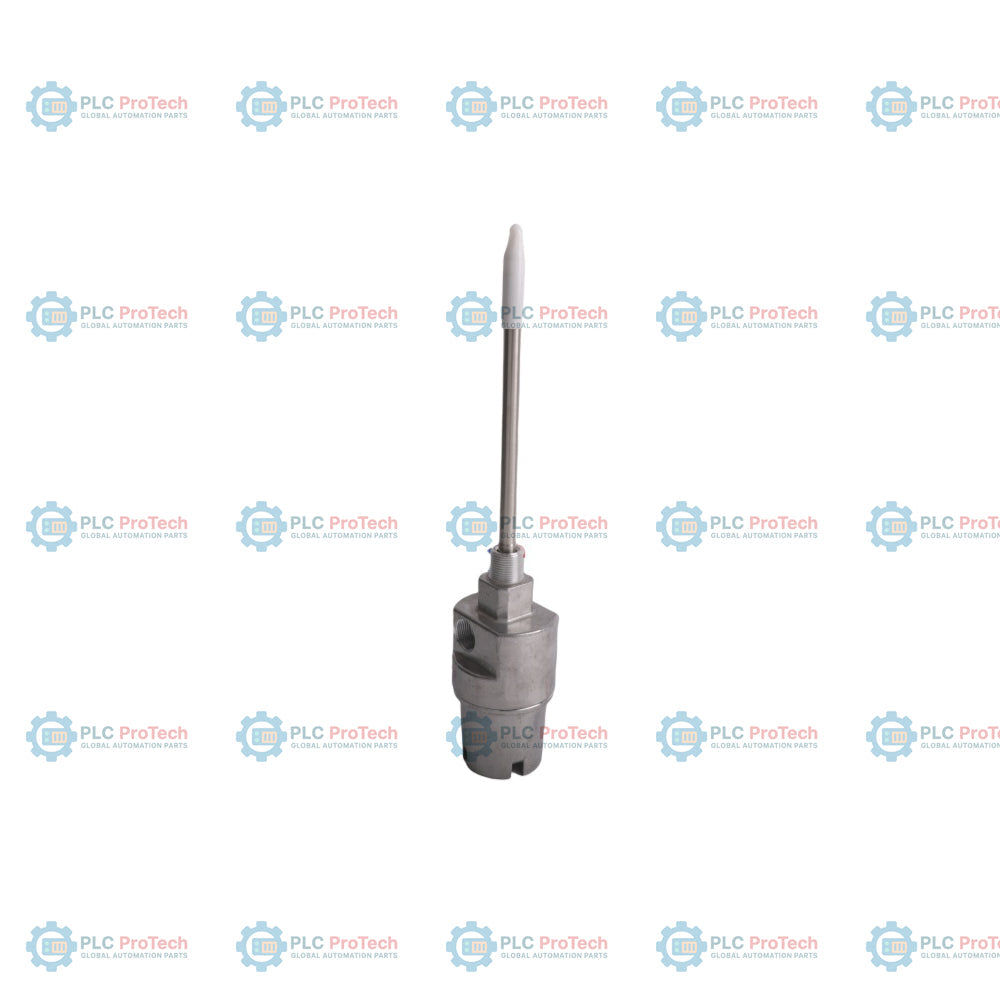

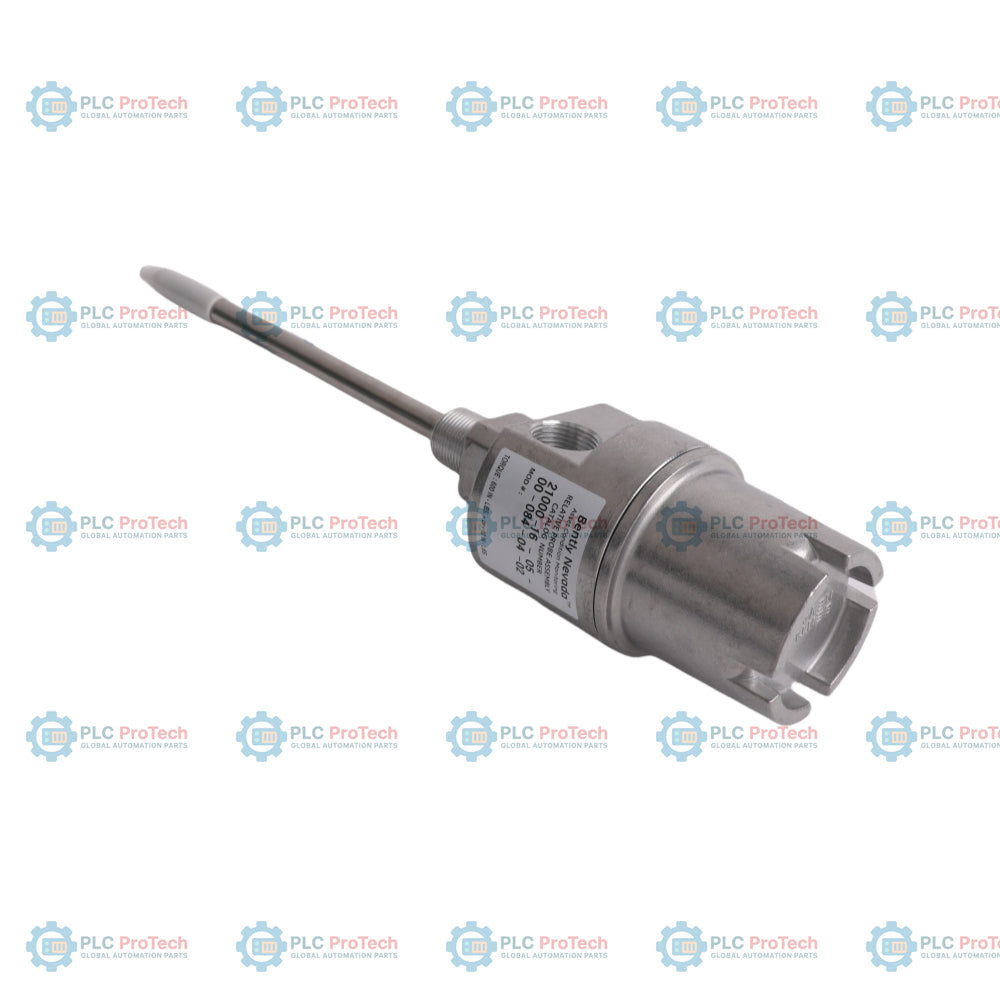

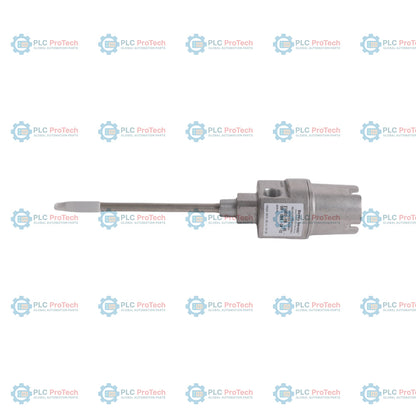

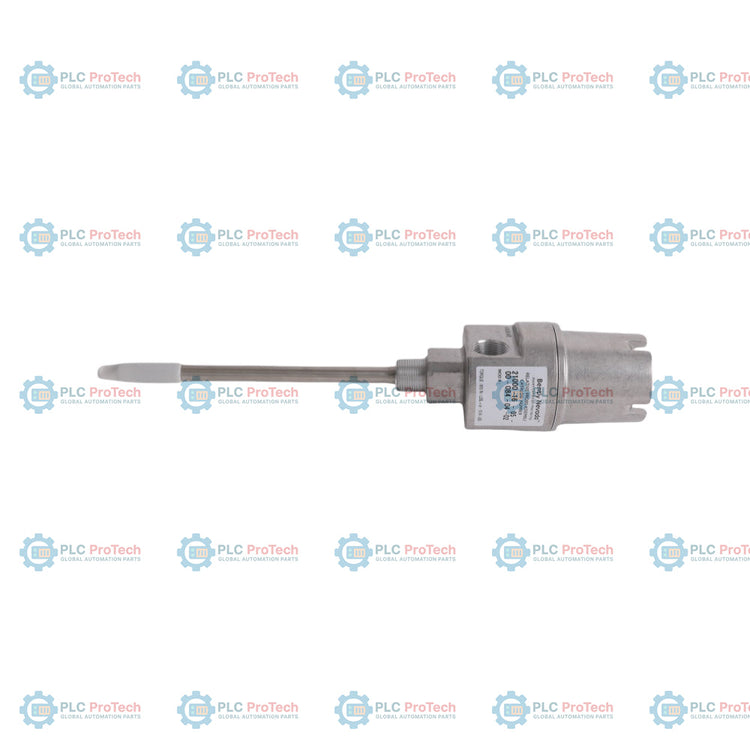

Bently Nevada 21000-16-05-40-049-04-02 Gehäusebaugruppen für Näherungssonden

Beschreibung

Das 21000-16-05-40-049-04-02 ist eine robuste Gehäusebaugruppe für einen Näherungssensor, die für die Überwachung von Maschinenschwingungen und Positionen in industriellen Anlagen entwickelt wurde. Diese spezielle Konfiguration umfasst einen 3300 XL-Näherungssensor mit 8 mm (Option 16) und einem 0,5 Meter langen Sensorkabel (Option 05), integriert in eine Gehäusebaugruppe mit einem 4,0-Zoll-Abstandsadapter (Option 40) und einem Sensoreinführmaß von 4,9 Zoll (Option 049). Die Baugruppe ist mit einem 3/4-14-NPT-Stopfen (Option 04) ausgestattet und verwendet für die Installation ein standardmäßiges 3/4-14-NPT-Montagegewinde (Option 02). Diese Gehäusebaugruppe schützt den Sensor und seine Kabelverbindung und ermöglicht gleichzeitig eine präzise Spalteinstellung, wodurch ein zuverlässiger Betrieb unter anspruchsvollen Umgebungsbedingungen gewährleistet wird. Die Serie 21000 wurde gemäß den Anforderungen von API 670 entwickelt und bietet ein sicheres, witterungsbeständiges Gehäuse für kritische Sensorkomponenten. Das Design ermöglicht die Einstellung der Sensorposition über den Abstandsadapter und bietet dadurch Flexibilität bei der Inbetriebnahme sowie beim langfristigen Anlagenmanagement.

Merkmale

• Integrierter 3300 XL-Näherungssensor mit 8 mm für hochpräzise Weg- und Schwingungsmessungen
• 4,0-Zoll-Abstandsadapter (Option 40) für den erforderlichen Freiraum und Einstellbereich
• 4,9-Zoll-Sensoreinführmaß (Option 049) für den anwendungsspezifischen Freiraum
• Standardisierte 3/4-14-NPT-Montagegewindeschnittstelle
• Ein 3/4-14-NPT-Stopfen zur Abdichtung des Anschlusses enthalten
• Robustes Aluminiumgehäuse mit Hülse aus Edelstahl
• Kompatibel mit Bently Nevada 3300 XL-Überwachungssystemen

Anwendungen

• Schutz kritischer Maschinen (Turbinen, Kompressoren, Pumpen, Ventilatoren)
• Messung von Wellenschwingungen und axialer Position
• Anwendungen, die ein API-670-konformes Sensorgehäuse erfordern
• Industrielle Umgebungen, in denen Sensor und Stecker geschützt werden müssen

Bestellinformationen

Bestellbare Teilenummer	21000-16-05-40-049-04-02	Gehäusebaugruppe für Näherungssensor
A – Sensor	16	3300 XL-Sensor mit 8 mm
B – Sensorkabellänge	05	0,5 m (20 Zoll)
C – Abstandsadapter	40	4,0 Zoll (102 mm)
D – Sensoreinführmaß	049	4,9 Zoll (124 mm)
E – Fittings	04	Nur ein 3/4-14-NPT-Stopfen
F – Montagegewinde	02	3/4-14 NPT

Technische Daten

Hersteller	Bently Nevada / Baker Hughes
Modellnummer	21000-16-05-40-049-04-02
Sensortyp	3300 XL 8 mm
Sensorkabellänge	0,5 Meter (20 Zoll)
Gehäusematerial	Aluminiumgehäuse, Hülse aus Edelstahl 304
Montagegewinde	3/4-14 NPT
Temperaturbereich	-51 °C bis +177 °C (-60 °F bis +351 °F)
Gewicht	Typischerweise 1,1 kg (2,4 lb)

Installationsrichtlinien

• Stellen Sie sicher, dass der Montageort das erforderliche Sensoreinführmaß und die Länge des Abstandsadapters zulässt.
• Vergewissern Sie sich, dass die Gewinde des Maschinengehäuses der 3/4-14-NPT-Spezifikation dieser Baugruppe entsprechen.
• Verwenden Sie ein geeignetes Dichtmittel für NPT-Gewinde, um die Integrität der Gehäuseumgebung zu gewährleisten.
• Bei Sensoreinführmaßen von mehr als 300 mm (12 Zoll) ist eine zusätzliche Hülsenabstützung erforderlich, um Schwingungen zu verringern.
• Stellen Sie sicher, dass das Sensorkabel innerhalb des Kabelkanal-/Gehäusesystems ordnungsgemäß geführt und geschützt wird.
• Vermeiden Sie während der Installation ein zu starkes Anziehen der Fittings, um Schäden an der Edelstahlhülse oder den Kabeldichtungen zu verhindern.

Konformität und Zertifizierungen

• Konform mit der RoHS-Richtlinie 2011/65/EU
• Entwickelt zur Einhaltung des API-670-Standards für außen montierte Näherungssensorgehäuse
