Beschreibung

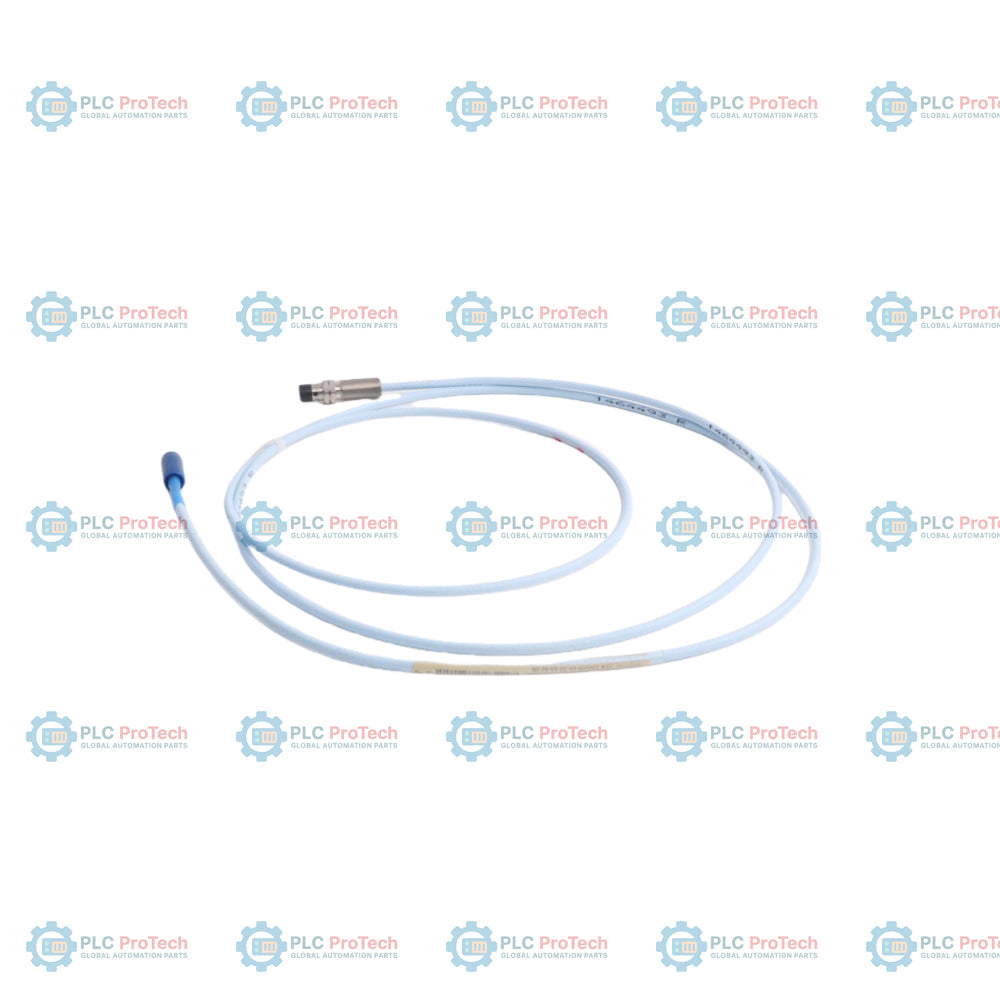

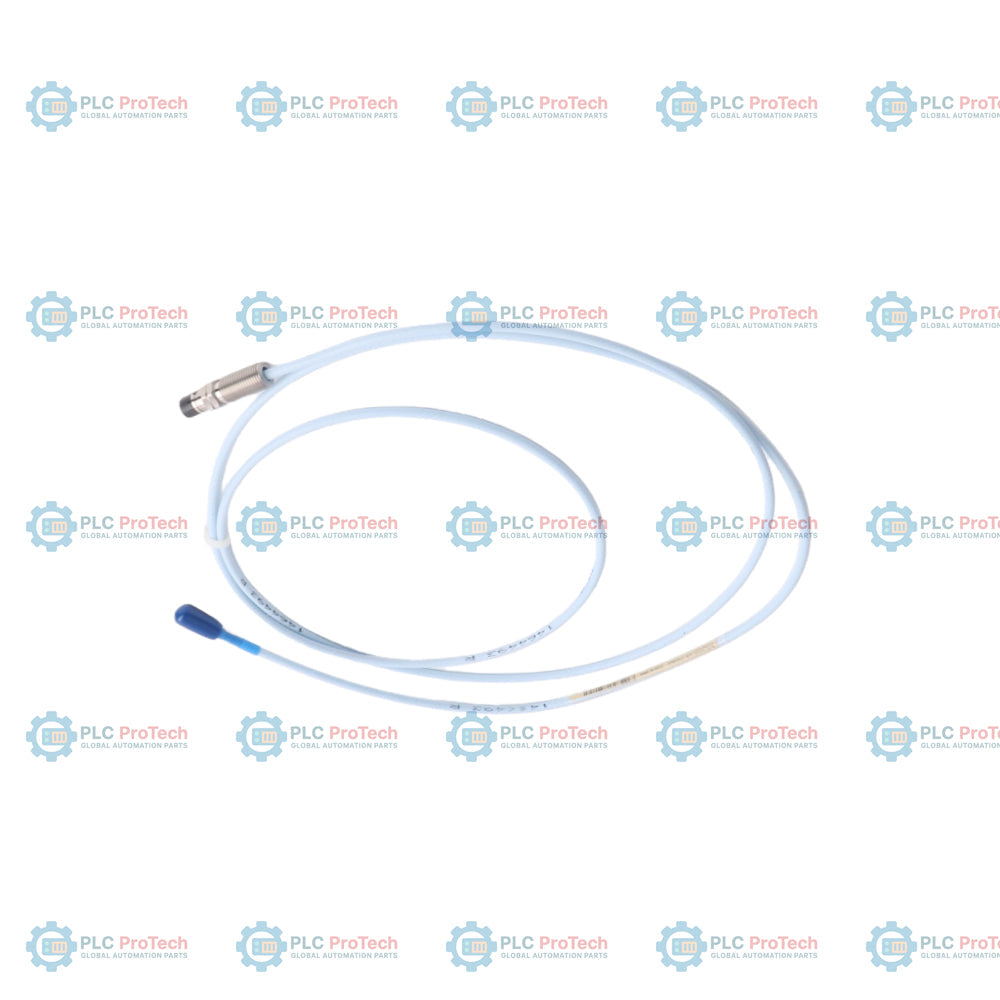

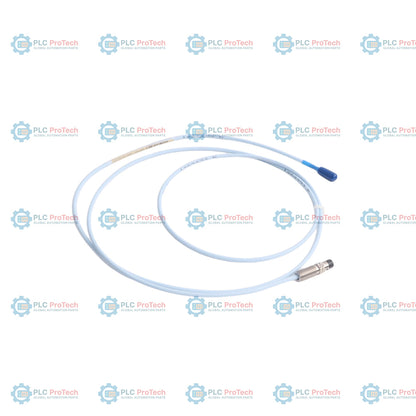

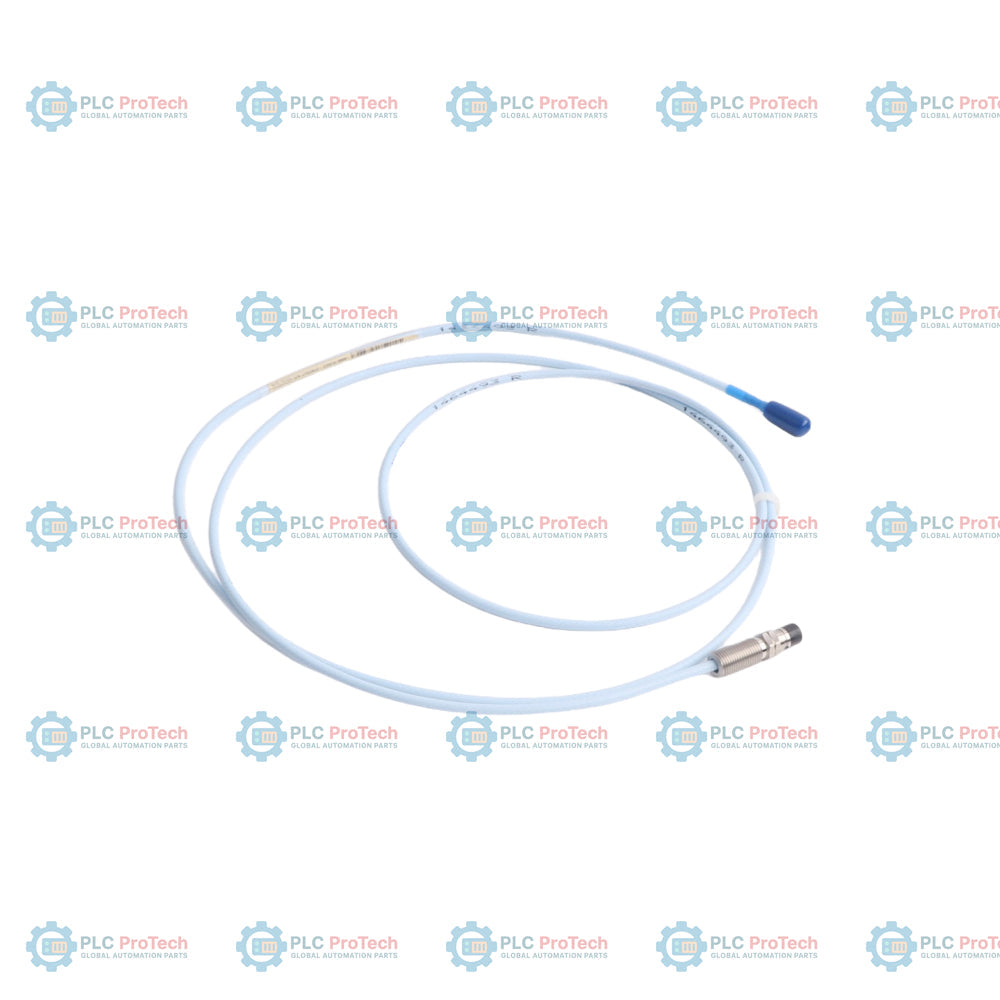

Die 330106-05-30-15-02-00 ist eine 8-mm-Näherungssondenausführung der Bently Nevada 3300 XL-Serie, die speziell für die Rückwärtsmontage an rotierenden Maschinen konzipiert wurde. Dieses Gerät verfügt über ein M10 x 1-Gewinde (Option 05), eine Gehäuselänge von 300 mm (Option 30), eine Gesamtsystemlänge von 1,5 Metern (Option 15), einen Miniatur-Koaxialstecker mit ClickLoc und Standardverkabelung (Option 02) sowie keine Zulassungen für explosionsgefährdete Bereiche (Option 00). Diese Näherungssonde arbeitet als berührungsloser Wirbelstrom-Wegaufnehmer innerhalb der 3300 XL-Überwachungskette. Sie ist mit 3300 XL Proximitor-Sensoren und Verlängerungskabeln kompatibel und ermöglicht präzise Messungen der Wellenschwingung und der axialen (Schub-)Position. Das 3300 XL-System wurde für Anwendungen zum Schutz kritischer Maschinen entwickelt, einschließlich Turbinen, Kompressoren und großer Motoren, bei denen eine zuverlässige Abstandsmessung für die Erkennung der Nähe zwischen Rotor und Stator oder von Wellenverschiebungen unerlässlich ist.

Merkmale

• M10 x 1-Gewinde (Option 05) für eine sichere Montage bei Anwendungen mit Rückwärtsmontage
• Gehäuselänge von 300 mm (Option 30)
• Gesamtsystemlänge von 1,5 Metern (Option 15)
• Miniatur-Koaxialstecker mit ClickLoc (Option 02) für einen zuverlässigen Signalabschluss
• Standardkabelkonfiguration (Option 02)
• Ausführung für Rückwärtsmontage bei speziellen Maschinengehäusekonfigurationen
• Kompatibel mit Bently Nevada 3300 XL Proximitor-Sensoren und Verlängerungskabeln

Anwendungen

• Überwachung der Wellenschwingung von Turbinen und Kompressoren
• Messung der axialen (Schub-)Position
• Schutz kritischer rotierender Maschinen
• Überwachung von Gleitfilmlagern

Bestellinformationen

Option	Code für diese SKU	Beschreibung
Bestellbare Teilenummer	330106-05-30-15-02-00	3300 XL 8-mm-Sonde für Rückwärtsmontage
A – Ungefädelte Länge	05	Ungefädelte Länge 0,5 Zoll (12,7 mm), ungefähr
B – Gesamte Gehäuselänge	30	Gehäuselänge 300 mm (11,8 Zoll)
C – Gesamtsystemlänge	15	1,5 Meter (4,9 Fuß)
D – Steckertyp/Kabeltyp	02	Miniatur-Koaxialstecker mit ClickLoc, Standardkabel
E – Zulassung	00	Nicht erforderlich

Technische Daten

Hersteller	Bently Nevada
Teilenummer	330106-05-30-15-02-00
Sondendurchmesser	8 mm
Gewindegröße	M10 x 1
Montageart	Rückwärtsmontage
Gesamtlänge	1,5 Meter
Steckertyp	Miniatur-Koaxialkabel mit ClickLoc
Kabeltyp	Standard (ohne FluidLoc)
Zulassungen	Keine (Option 00)
Systemkompatibilität	3300 XL 8-mm-Proximitor-Sensor, 3300 XL-Verlängerungskabel

Installationsrichtlinien

• Stellen Sie sicher, dass die Gesamtsystemlänge (Sonde + Verlängerungskabel) der Kalibrierung des Proximitor-Sensors entspricht (insgesamt 1,5 m).
• Verwenden Sie beim Einbau in das Maschinengehäuse das geeignete Drehmoment, um eine Beschädigung der Sondenspitze oder des Gewindes zu vermeiden.
• Halten Sie den im Handbuch des 3300 XL festgelegten Sondenabstand ein, um einen optimalen linearen Messbereich und eine optimale Empfindlichkeit zu gewährleisten.
• Verlegen Sie Kabel fern von Hochspannungsleitungen und Quellen elektrischer Störungen.
