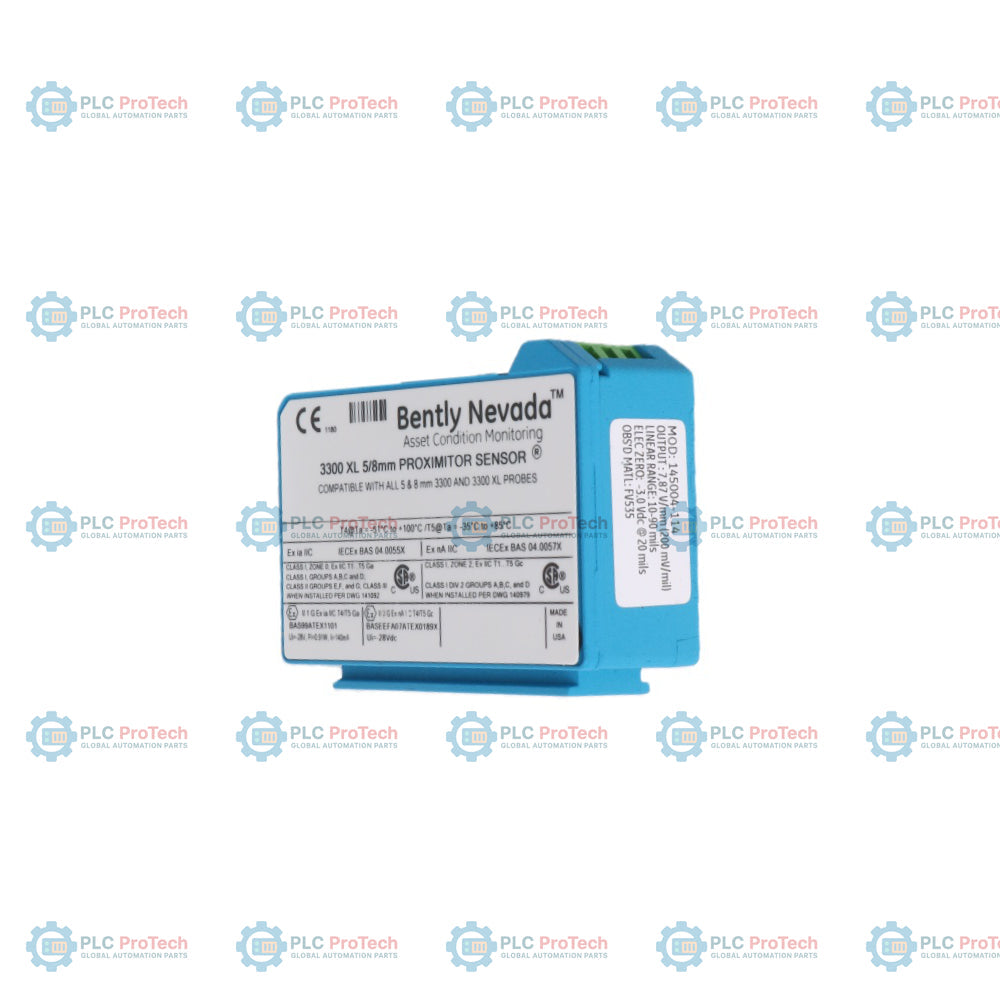

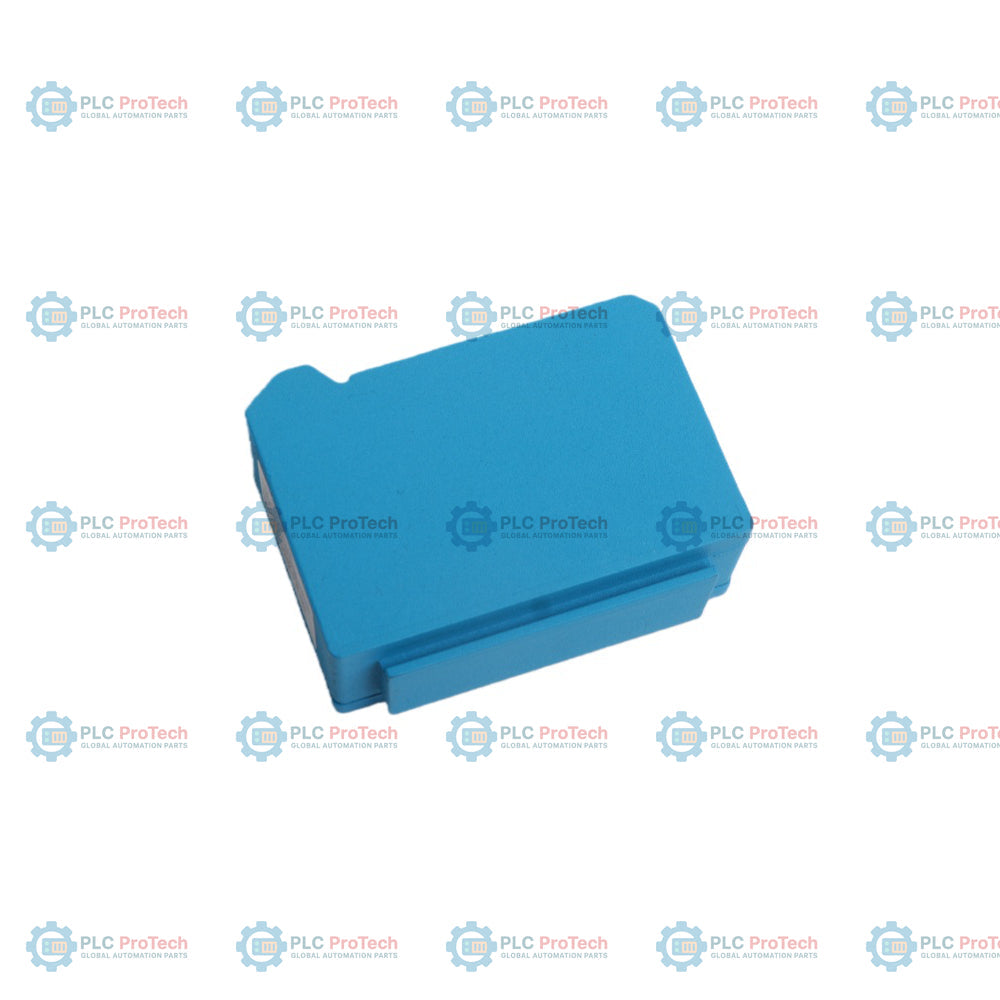

Bently Nevada 330180-X1-00 MOD:145004-128 3300 XL Proximitor-Sensor

Beschreibung

330180-X1-00 MOD:145004-128 ist ein 3300 XL Proximitor-Sensor, der für die Anforderungen der Überwachung spezialisierter Maschinen konfiguriert ist. Dieses Gerät dient als Schnittstelle zur Signalaufbereitung in einem 3300 XL 8-mm-Näherungswandlersystem und wandelt das Signal der Wirbelstromsonde in einen linearen, proportionalen Ausgang von 4 bis 20 mA für kritische Anwendungen zur Überwachung von Schwingungen und axialer Position um. Der Sensor ist für hochpräzise, berührungslose Messungen der Verschiebung von Rotorwellen ausgelegt und liefert wichtige Diagnosedaten für rotierende Maschinen wie Turbinen, Kompressoren und große Motoren.

Der Proximitor-Sensor ist für den Einsatz innerhalb der Überwachungsketten der Serie 3300 XL optimiert und gewährleistet elektrische und physische Kompatibilität mit standardmäßigen 3300 XL-Sonden und Verlängerungskabeln. Diese Konfiguration umfasst spezifische Modifikationen (MOD:145004), um besondere Installations- oder Betriebskriterien zu erfüllen. Das System liefert einen stabilen Maßstabsfaktor von 200 mV/mil und ist so ausgelegt, dass die Signalintegrität über Feldverdrahtungsstrecken von bis zu 305 Metern erhalten bleibt.

Merkmale

• Für 3300 XL 8-mm-Näherungswandlersysteme ausgelegt
• Liefert einen linearen Ausgang zur Messung von Schwingungen und Position
• Kompatibel mit 3300 XL-Sonden und Verlängerungskabeln
• Unterstützt Feldverdrahtungsstrecken von bis zu 305 Metern
• Für raue industrielle Umgebungen und den Schutz kritischer Maschinen entwickelt
• Standardmäßiger Maßstabsfaktor von 200 mV/mil für eine konsistente Datenausgabe

Anwendungen

• Überwachung von Radialschwingungen und axialer Position an großen rotierenden Maschinen
• Messung der Verschiebung von Wellen in Turbinen, Kompressoren und Generatoren
• Schutz kritischer Maschinen mit Gleitlagern
• Industrielle Umgebungen, die eine Signalübertragung über große Entfernungen erfordern

Technische Daten

Installationsrichtlinien

• Stellen Sie sicher, dass die Gesamtsystemlänge (Sonde + Verlängerungskabel + Proximitor) der kalibrierten Länge des Proximitor-Sensors entspricht, um genaue Messungen zu gewährleisten.
• Montieren Sie den Proximitor-Sensor an einem geschützten, trockenen Ort, idealerweise unter Verwendung der DIN-Montage- oder Schalttafelmontage-Hardware von Bently Nevada.
• Verwenden Sie für die Feldverdrahtung ein geschirmtes, verdrilltes Kabel mit 3 Leitern, um EMI-/RFI-Störungen zu minimieren.
• Halten Sie einen minimalen Kabelbiegeradius von 25,4 mm (1,0 Zoll) ein, um Schäden am Koaxialkabel zu vermeiden.
• Stellen Sie sicher, dass der Sondenabstand auf die empfohlene Spannung (typischerweise -9 Vdc) für die Überwachung von Radialschwingungen eingestellt ist.

Konformität und Zertifizierungen

• Funktionale Sicherheit: SIL 2 (HFT=0) / SIL 3 (HFT=1)
• EMV-Richtlinie: 2014/30/EU
• RoHS-Richtlinie: 2011/65/EU
• Explosionsgefährdeter Bereich: Klasse I, Zone 0, 1, 2 (Zulassungen variieren je nach Region)
