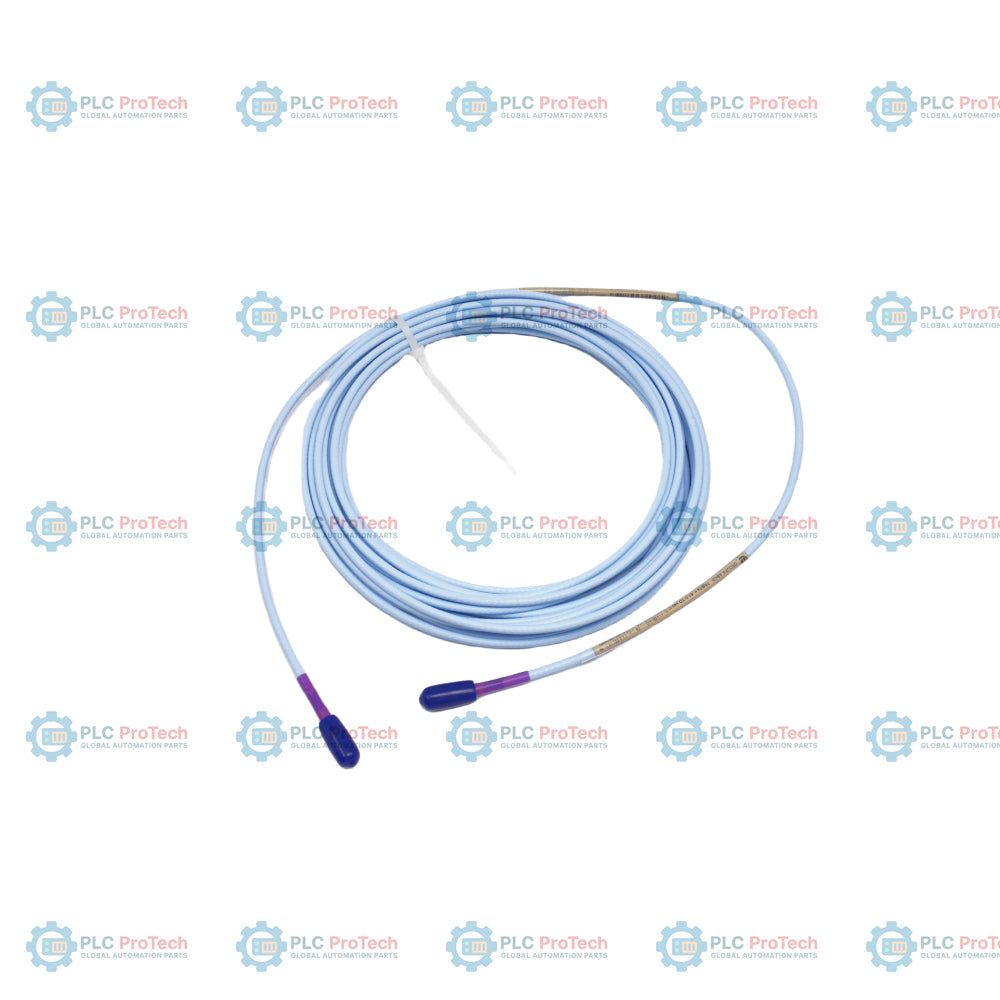

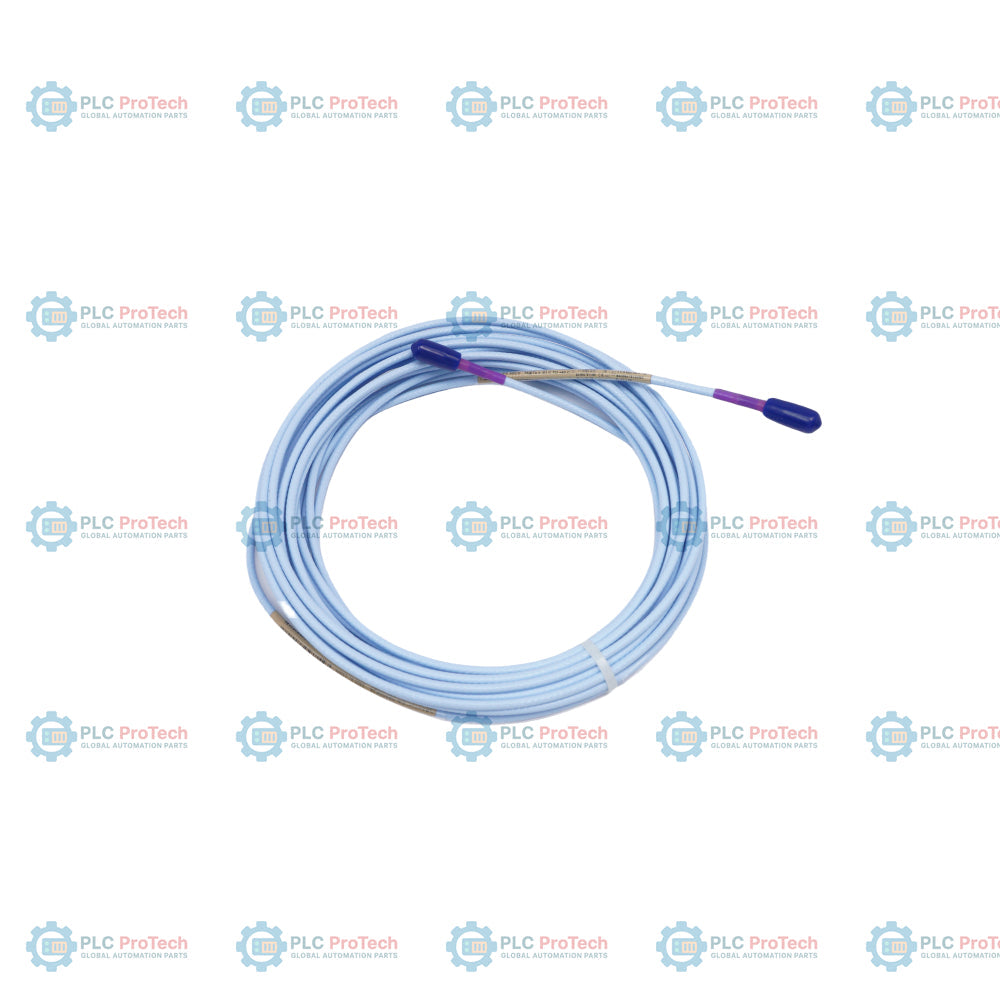

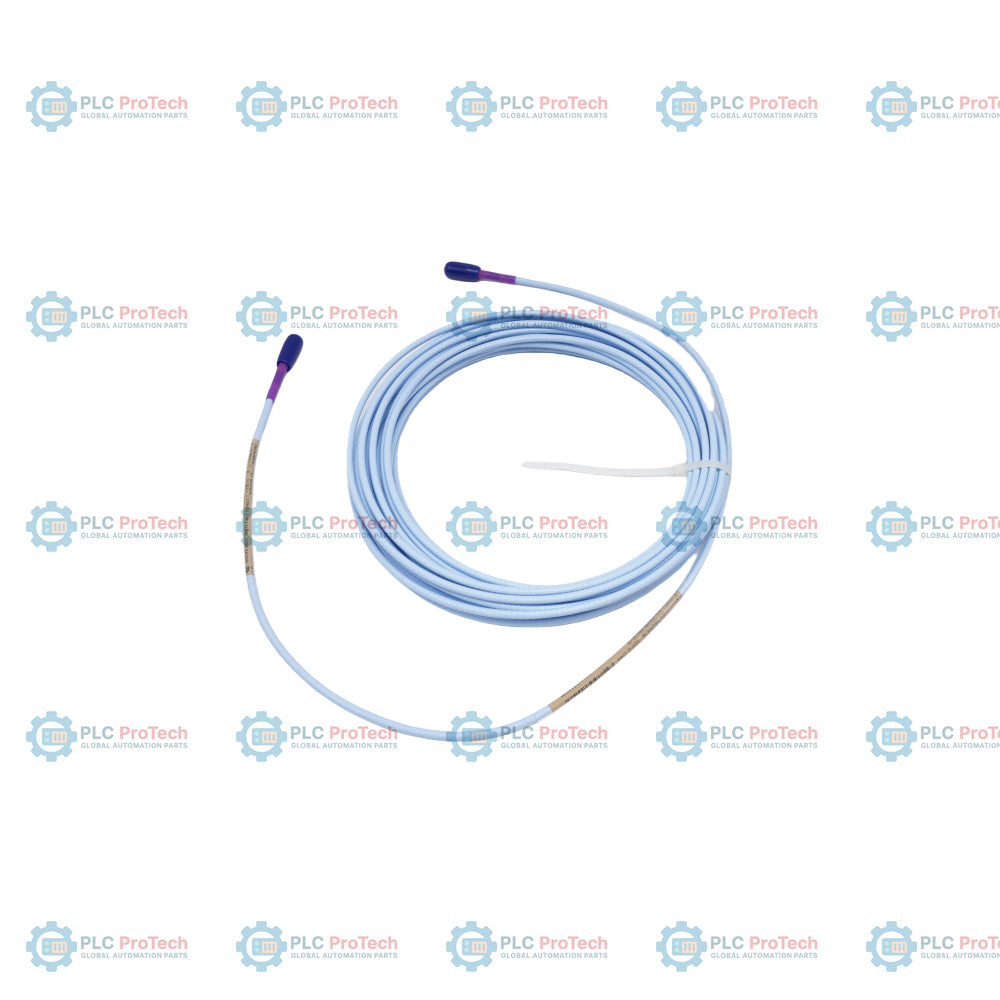

330730-080-00-05 bezeichnet diese Konfiguration des 3300 XL 11-mm-Verlängerungskabels mit einer Kabellänge von 8,0 Metern, standardmäßiger unarmierter Koaxialkonstruktion und mehreren Zulassungen durch Prüfstellen für explosionsgefährdete Bereiche. Dieses Kabel dient als Verbindung innerhalb des Wirbelstrom-Messsystems ohne Kontakt und verbindet den Näherungstaster mit dem Proximitor-Sensor.
Im Gegensatz zu Varianten mit Edelstahlarmierung oder Steckerschutz weist diese Standardkonfiguration mit TriAxialkabel einen kompakten Außendurchmesser von 3,7 mm auf und maximiert so die Flexibilität bei der Installation in Kabelkanälen. Das Kabel funktioniert auch unter anspruchsvollen Bedingungen und hält Temperaturen von -52 degC bis +177 degC stand, während es geringe elektrische Verluste und konstante kapazitive Eigenschaften für die erforderliche Schwingungs- und Positionsüberwachung beibehält.
Dieses Verlängerungskabel wird in 3300 XL 11-mm-Näherungsaufnehmersystemen an rotierenden Maschinen eingesetzt, einschließlich:
| Option | Code für diese SKU | Beschreibung |
|---|---|---|
| Bestellbare Teilenummer | 330730-080-00-05 | 3300 XL 11-mm-Verlängerungskabel |
| A – Kabellänge | 080 | 8,0 Meter (26,2 Fuß) |
| B – Stecker und Kabel | 00 | Standardkabel (unarmiert, ohne Steckerschutz) |
| C – Zulassung durch Prüfstellen | 05 | Mehrfachzulassungen (CSA, ATEX, IECEx und weitere) |
| Parameter | Wert |
|---|---|
| Hersteller | Bently Nevada |
| Teilenummer / SKU | 330730-080-00-05 |
| Aufnehmersystem | 3300 XL 11-mm-Näherungsaufnehmersystem |
| Kabellänge | 8,0 Meter (26,2 Fuß) |
| Kabelaufbau | 75-Ohm-Triaxialkabel, FEP-isoliert, nicht armiert |
| Kabelaußendurchmesser | Maximal 3,7 mm |
| Steckertyp | Miniatur-Koaxialsteckverbinder ClickLoc (Stecker und Buchse) |
| Steckverbindermaterial | Vergoldetes Messing |
| Widerstand des Innenleiters (RCORE) | 0,6 +/- 0,2 Ohm |
| Widerstand des Koaxialleiters (RJACKET) | 2,0 +/- 0,5 Ohm |
| Kapazität des Verlängerungskabels | 69,9 pF/m (21,3 pF/ft), typisch |
| Mindestbiegeradius | 25,4 mm (1,0 Zoll) |
| Zugfestigkeit (maximaler Nennwert) | 270 N (60 lb) von den Sondenleitungen bis zu den Steckverbindern des Verlängerungskabels |
| Betriebs- und Lagertemperatur | -52 °C bis +177 °C (-62 °F bis +351 °F) |
| Systemkompatibilität | 3300 XL 11-mm-Näherungssonde (1,0 m Länge) und 3300 XL 11-mm-Proximitor-Sensor |
| Zertifizierungsart | Norm oder Nennwert |
|---|---|
| Gefahrenbereichsklassifizierungen | Mehrfachzulassungen (CSA, ATEX, IECEx) für eigensichere (ia) und nicht funkende (nA, ec) Installationen |
| EMV-Richtlinien | EN 61000-6-2 (Störfestigkeit), EN 61000-6-4 (Emissionen) |
| RoHS-Richtlinien | Europäische Richtlinie 2011/65/EU; China RoHS (15-jährige EFUP) |
| Funktionale Sicherheit | SIL 2 (HFT = 0), SIL 3 (HFT = 1) konform |
| Maritime Zertifizierungen | ABS-Regeln für Klassifizierungsbedingungen |
Globaler Expressversand
Rückgabe & Garantie
Hersteller: Bently Nevada
Produkt-Nr.: 330730-080-00-05
Herkunftsland:Vereinigte Staaten
Produkttyp: 3300 XL 11 mm Verlängerungskabel
Strichcode: 8537101190
Zahlung: T/T, Western Union
Gewicht: 180g
Abmessungen: 50 mm × 100 mm × 100 mm (H × B × T)
Versandhafen: Xiamen
Garantie: 12 Monate
330730-080-00-05 bezeichnet diese Konfiguration des 3300 XL 11-mm-Verlängerungskabels mit einer Kabellänge von 8,0 Metern, standardmäßiger unarmierter Koaxialkonstruktion und mehreren Zulassungen durch Prüfstellen für explosionsgefährdete Bereiche. Dieses Kabel dient als Verbindung innerhalb des Wirbelstrom-Messsystems ohne Kontakt und verbindet den Näherungstaster mit dem Proximitor-Sensor.
Im Gegensatz zu Varianten mit Edelstahlarmierung oder Steckerschutz weist diese Standardkonfiguration mit TriAxialkabel einen kompakten Außendurchmesser von 3,7 mm auf und maximiert so die Flexibilität bei der Installation in Kabelkanälen. Das Kabel funktioniert auch unter anspruchsvollen Bedingungen und hält Temperaturen von -52 degC bis +177 degC stand, während es geringe elektrische Verluste und konstante kapazitive Eigenschaften für die erforderliche Schwingungs- und Positionsüberwachung beibehält.
Dieses Verlängerungskabel wird in 3300 XL 11-mm-Näherungsaufnehmersystemen an rotierenden Maschinen eingesetzt, einschließlich:
| Option | Code für diese SKU | Beschreibung |
|---|---|---|
| Bestellbare Teilenummer | 330730-080-00-05 | 3300 XL 11-mm-Verlängerungskabel |
| A – Kabellänge | 080 | 8,0 Meter (26,2 Fuß) |
| B – Stecker und Kabel | 00 | Standardkabel (unarmiert, ohne Steckerschutz) |
| C – Zulassung durch Prüfstellen | 05 | Mehrfachzulassungen (CSA, ATEX, IECEx und weitere) |
| Parameter | Wert |
|---|---|
| Hersteller | Bently Nevada |
| Teilenummer / SKU | 330730-080-00-05 |
| Aufnehmersystem | 3300 XL 11-mm-Näherungsaufnehmersystem |
| Kabellänge | 8,0 Meter (26,2 Fuß) |
| Kabelaufbau | 75-Ohm-Triaxialkabel, FEP-isoliert, nicht armiert |
| Kabelaußendurchmesser | Maximal 3,7 mm |
| Steckertyp | Miniatur-Koaxialsteckverbinder ClickLoc (Stecker und Buchse) |
| Steckverbindermaterial | Vergoldetes Messing |
| Widerstand des Innenleiters (RCORE) | 0,6 +/- 0,2 Ohm |
| Widerstand des Koaxialleiters (RJACKET) | 2,0 +/- 0,5 Ohm |
| Kapazität des Verlängerungskabels | 69,9 pF/m (21,3 pF/ft), typisch |
| Mindestbiegeradius | 25,4 mm (1,0 Zoll) |
| Zugfestigkeit (maximaler Nennwert) | 270 N (60 lb) von den Sondenleitungen bis zu den Steckverbindern des Verlängerungskabels |
| Betriebs- und Lagertemperatur | -52 °C bis +177 °C (-62 °F bis +351 °F) |
| Systemkompatibilität | 3300 XL 11-mm-Näherungssonde (1,0 m Länge) und 3300 XL 11-mm-Proximitor-Sensor |
| Zertifizierungsart | Norm oder Nennwert |
|---|---|
| Gefahrenbereichsklassifizierungen | Mehrfachzulassungen (CSA, ATEX, IECEx) für eigensichere (ia) und nicht funkende (nA, ec) Installationen |
| EMV-Richtlinien | EN 61000-6-2 (Störfestigkeit), EN 61000-6-4 (Emissionen) |
| RoHS-Richtlinien | Europäische Richtlinie 2011/65/EU; China RoHS (15-jährige EFUP) |
| Funktionale Sicherheit | SIL 2 (HFT = 0), SIL 3 (HFT = 1) konform |
| Maritime Zertifizierungen | ABS-Regeln für Klassifizierungsbedingungen |
