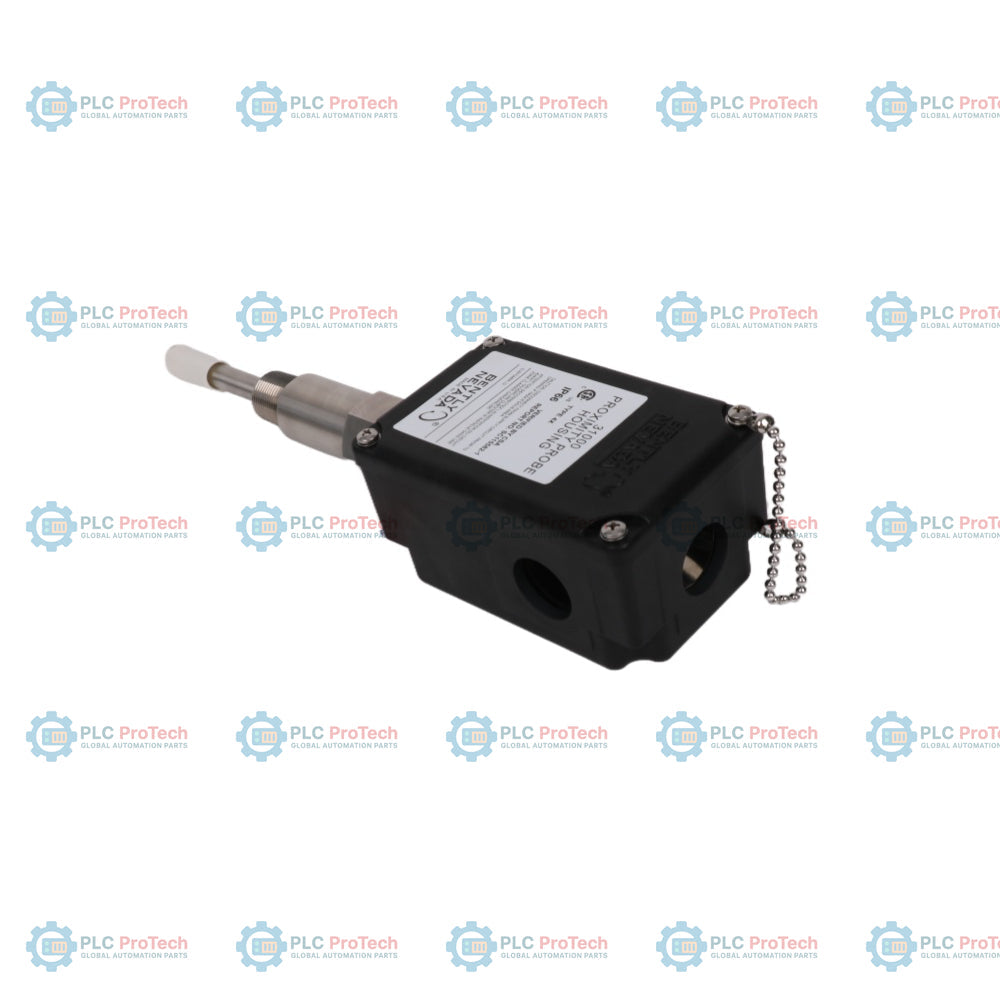

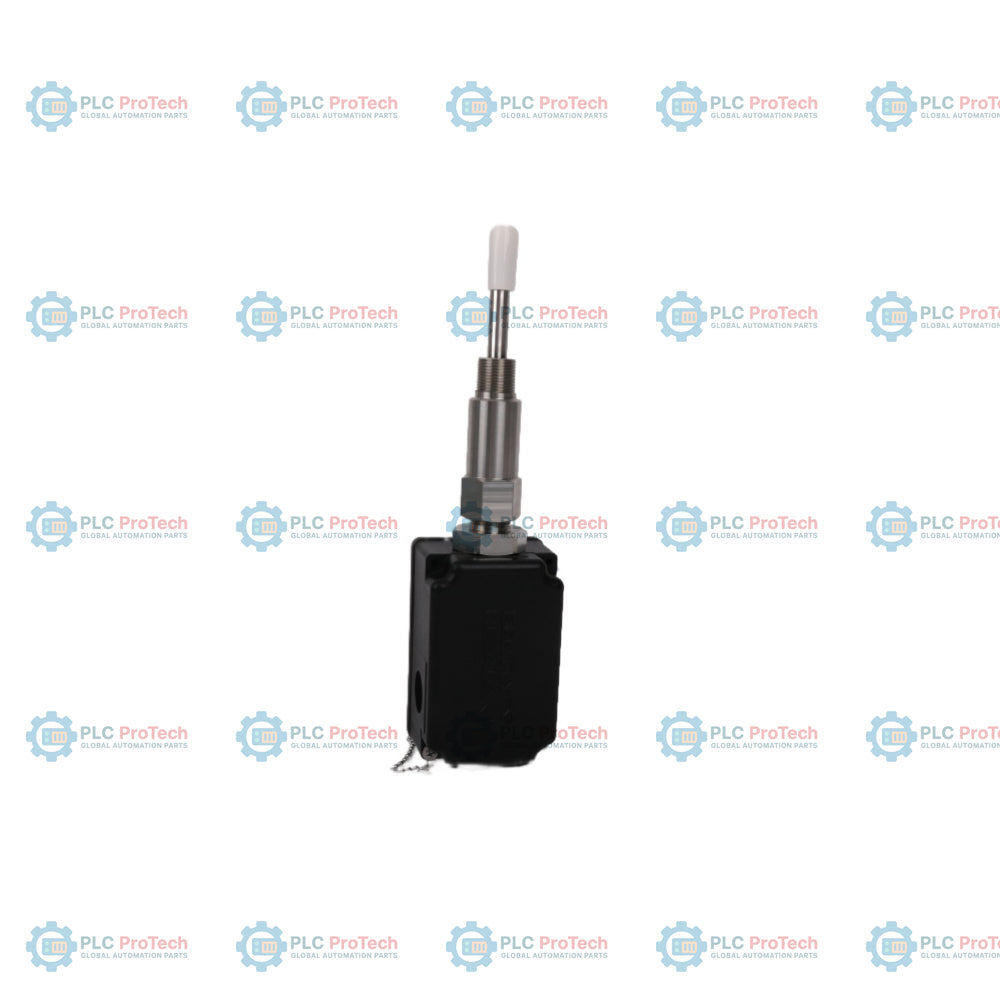

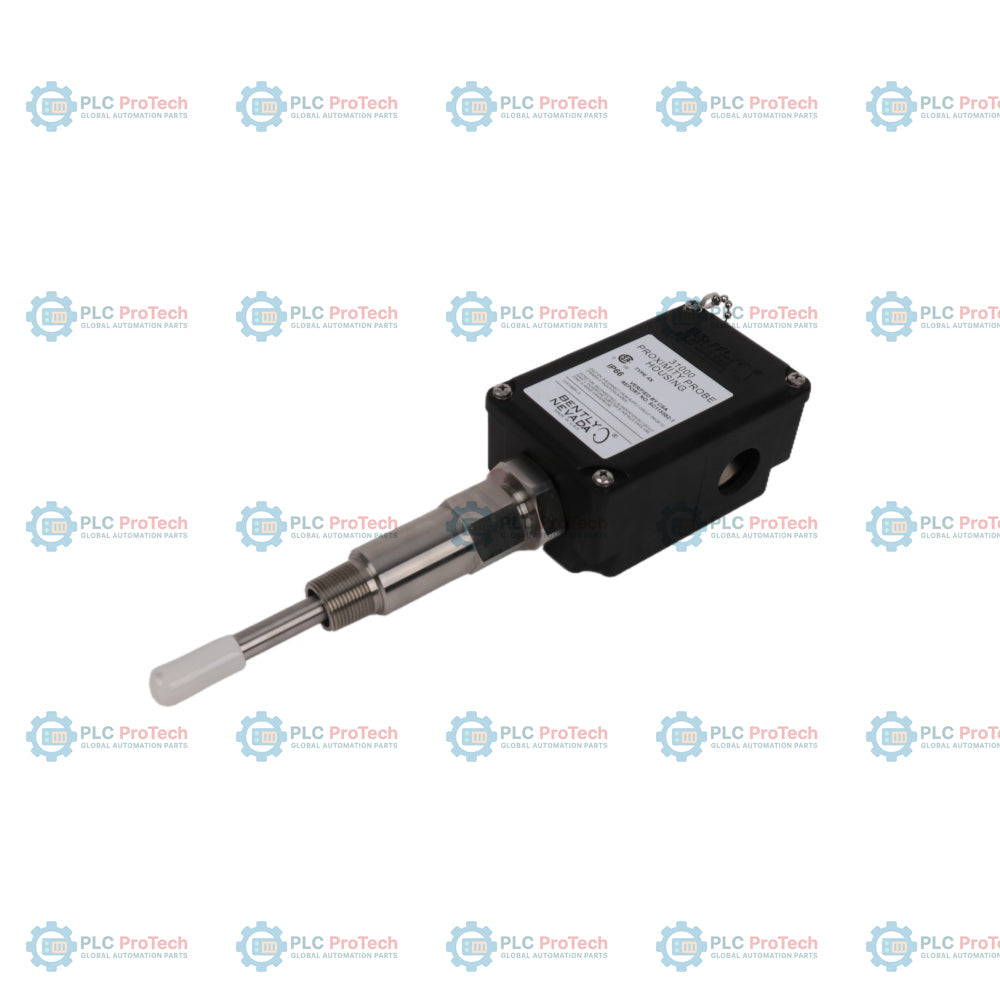

330881-BR-07-155-06-02: Dieser metrische PROXPAC XL-Näherungsaufnehmer verfügt über eine 3300 XL 8-mm-Näherungssonde mit brasilianischen INMETRO-Zulassungen für Gefahrenbereiche (Option BR), einen integrierten Abstandhalter mit 70 mm Länge (Option 07) und eine Sondenhülsen-Eindringlänge von 155 mm (Option 155). Diese Konfiguration wird mit einem 3/4-14-NPT-Anschluss, einem Edelstahlreduzierstück von 3/4-14 NPT auf 1 1/2-14 NPT und zwei Kabelkanalstopfen (Option 06) geliefert und verwendet ein 3/4-14-NPT-Montagegewinde (Option 02).
Die integrierte Bauweise kombiniert die 3300 XL 8-mm-Sonde und den passenden Proximitor-Sensor in einem einzigen, eigenständigen Gehäuse aus Polyphenylensulfid (PPS). Dadurch entfallen das separate Verlängerungskabel und das externe Proximitor-Gehäuse, sodass die Feldverdrahtung direkt vom Überwachungssystem an den Klemmenblock im Aufnehmerdeckel angeschlossen werden kann. Das mit Glas- und leitfähigen Fasern verstärkte PPS-Gehäuse bietet Umwelt- und Witterungsschutz gemäß IP66 und Typ 4X und schützt die interne Elektronik vor rauen Industriebedingungen, eindringender Feuchtigkeit und elektrostatischer Aufladung.
| Option / Segment | Code auf dieser SKU | Beschreibung / Bedeutung |
|---|---|---|
| Bestellbare Teilenummer | 330881-BR-07-155-06-02 | PROXPAC XL Näherungsaufnehmer-Baugruppe (metrisches Modell) |
| A – Option für Sonde und Zulassungen | BR | 3300 XL 8-mm-Sonde mit Zulassungen für Brasilien / INMETRO |
| B – Option für Abstandhalter | 07 | 70 mm Länge des Abstandhalters (bestellbar in Schritten von 10 mm) |
| C – Option für Sondeneindringung | 155 | 155 mm Sondenhülsen-Eindringlänge (bestellbar in Schritten von 1 mm) |
| D – Option Verschraubungen | 06 | Eine 3/4-14-NPT-Verschraubung, ein Edelstahlreduzierstück von 3/4-14 NPT auf 1 1/2-14 NPT und zwei Stopfen |
| E – Option Montagegewinde | 02 | 3/4-14-NPT-Montagegewinde (erforderlich mit der Option Abstandhalteradapter) |
| Hersteller | Bently Nevada (Baker Hughes) |
| Modell-/Teilenummer | 330881-BR-07-155-06-02 |
| Messumformertyp | Integrierter Näherungsmessumformer PROXPAC XL |
| Sondentyp | 3300 XL 8-mm-Näherungssonde |
| Eingangskabel des Proximitor | Integriertes 1-Meter-Kabel, innerhalb des Gehäuses vorangeschlossen |
| Linearer Bereich | 2 mm (80 mils), beginnend bei 0.25 mm (10 mils) vom Ziel bis 2.3 mm (90 mils) |
| Inkrementeller Skalierungsfaktor (ISF) | 7.87 V/mm (200 mV/mil) +/-5 % über den linearen Bereich (0 bis 45 degC) |
| Linearitätsabweichung (DSL) | Weniger als +/-0.025 mm (+/-1 mil) Abweichung von einer standardmäßigen geraden Linie |
| Empfohlener Abstand | 1.27 mm (50 mils) |
| Stromversorgungsanforderungen | -17.5 Vdc bis -26 Vdc (ohne Barrieren) bei max. 12 mA; -23 Vdc bis -26 Vdc (mit Barrieren) |
| Ausgangswiderstand | 50 Ohm |
| Gleichstromwiderstand der Sonde | 7.59 +/-0.50 Ohm (Nennwert) |
| Gehäusematerial | UV-beständiger, glas- und leitfaserverstärkter Polyphenylensulfid-Kunststoff (PPS) |
| Hülse und Haltekette | AISI 304 Edelstahl |
| Halteschrauben und Außenhülse | AISI 303 Edelstahl |
| Material des O-Rings der Hülse | Neopren |
| Material der Schwingungsisolierung | Extraweiches zelliges Silikon |
| Drehmomentgrenzen | Haltemutter: 29.5 N-m (260 in-lb); Sicherungsmutter der Sondenhülse: 39.3 N-m (350 in-lb) |
| Betriebstemperatur der Sonde | -52 degC bis +177 degC (-62 degF bis +351 degF) |
| Gehäuseschutzart | IP66 und Typ 4X |
| Schnittstelle / Klemmen | Spezifikation |
|---|---|
| Anschluss der Feldverdrahtung | Schraubklemmenblock im Gehäusedeckel |
| Klemmleisten-Drahtkapazität | Geeignet für Drahtquerschnitte von 0.2 bis 1.5 mm2 (16 bis 24 AWG) |
| Empfohlenes Feldkabel | 3-adriges geschirmtes Triaxialkabel mit verzinnter Feldverdrahtung |
| Maximale Entfernung zum Monitor | 305 Meter (1,000 Fuß) zwischen PROXPAC XL und Monitor |
Befestigen Sie das Gehäuse sicher mit dem 3/4-14-NPT-Gewinde. Stellen Sie sicher, dass der Abstandhalteradapter korrekt auf die Anschlussöffnung der Maschinenhülse ausgerichtet ist. Ziehen Sie die Sicherungsmutter der Sondenhülse mit einem Drehmoment von 39.3 N-m (350 in-lb) und die Haltemutter mit 29.5 N-m (260 in-lb) an, um eine sichere physische Abdichtung zu gewährleisten. Feldkabel müssen durch die von Option 06 bereitgestellten Kabelverschraubungen geführt werden; ziehen Sie alle Klemmverschraubungen und Stopfen fest, um die Schutzarten IP66 und Typ 4X des PPS-Gehäuses aufrechtzuerhalten. Stellen Sie mithilfe der integrierten internen Erdungsauskleidung sicher, dass die örtlichen Richtlinien zur Erdung eingehalten werden.
Diese Messumformerbaugruppe wurde gemäß den folgenden Industrienormen entwickelt und zertifiziert:
Globaler Expressversand
Rückgabe & Garantie
Hersteller: Bently Nevada
Produkt-Nr.: 330881-BR-07-155-06-02
Herkunftsland:Vereinigte Staaten
Produkttyp: PROXPAC XL Näherungswandler
Strichcode: 8537101190
Zahlung: T/T, Western Union
Gewicht: 250g
Abmessungen: 60 mm x 110 mm x 110 mm (H x B x T)
Versandhafen: Xiamen
Garantie: 12 Monate
