Beschreibung

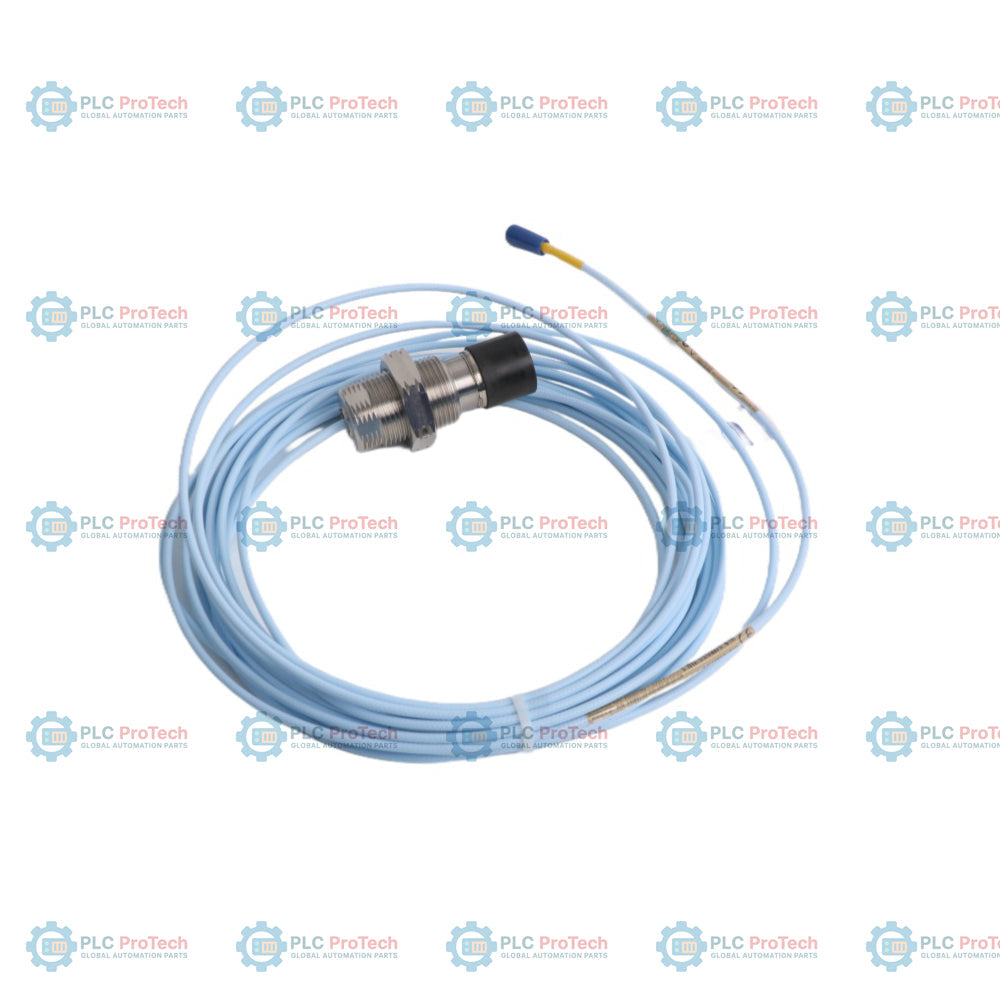

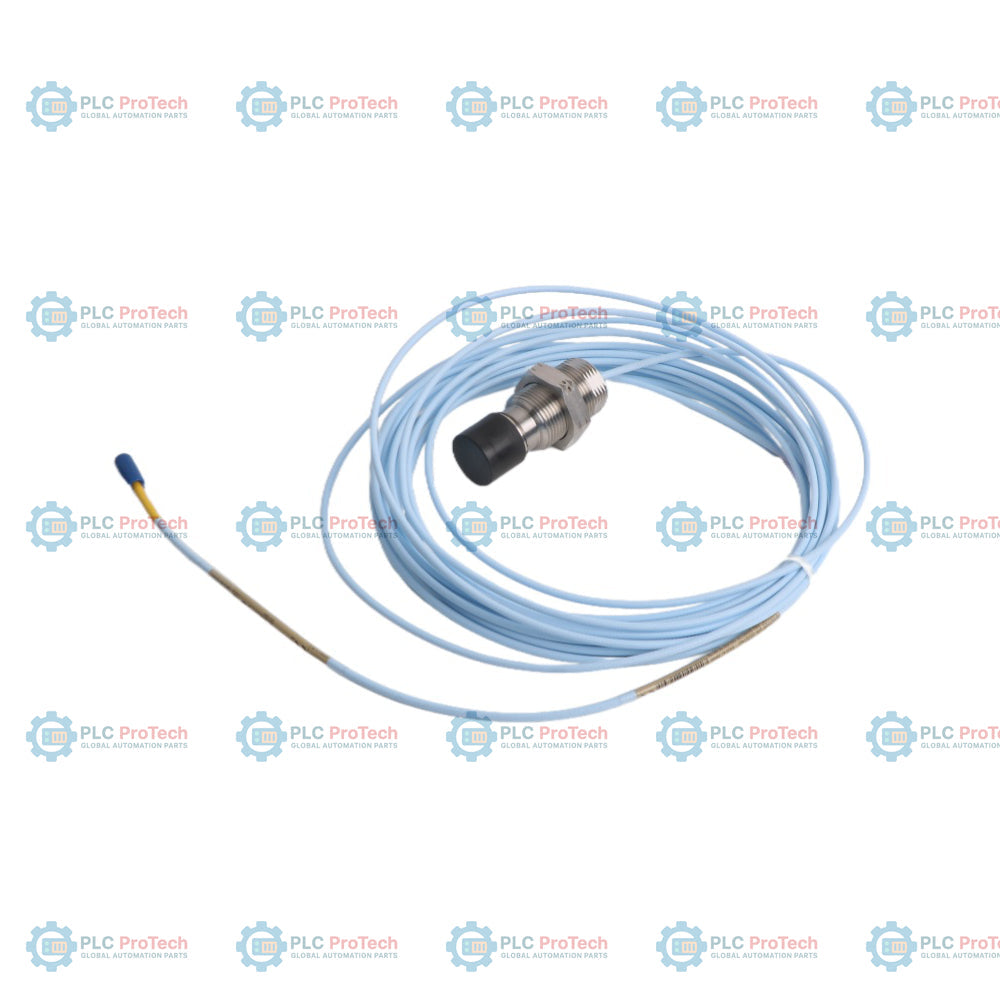

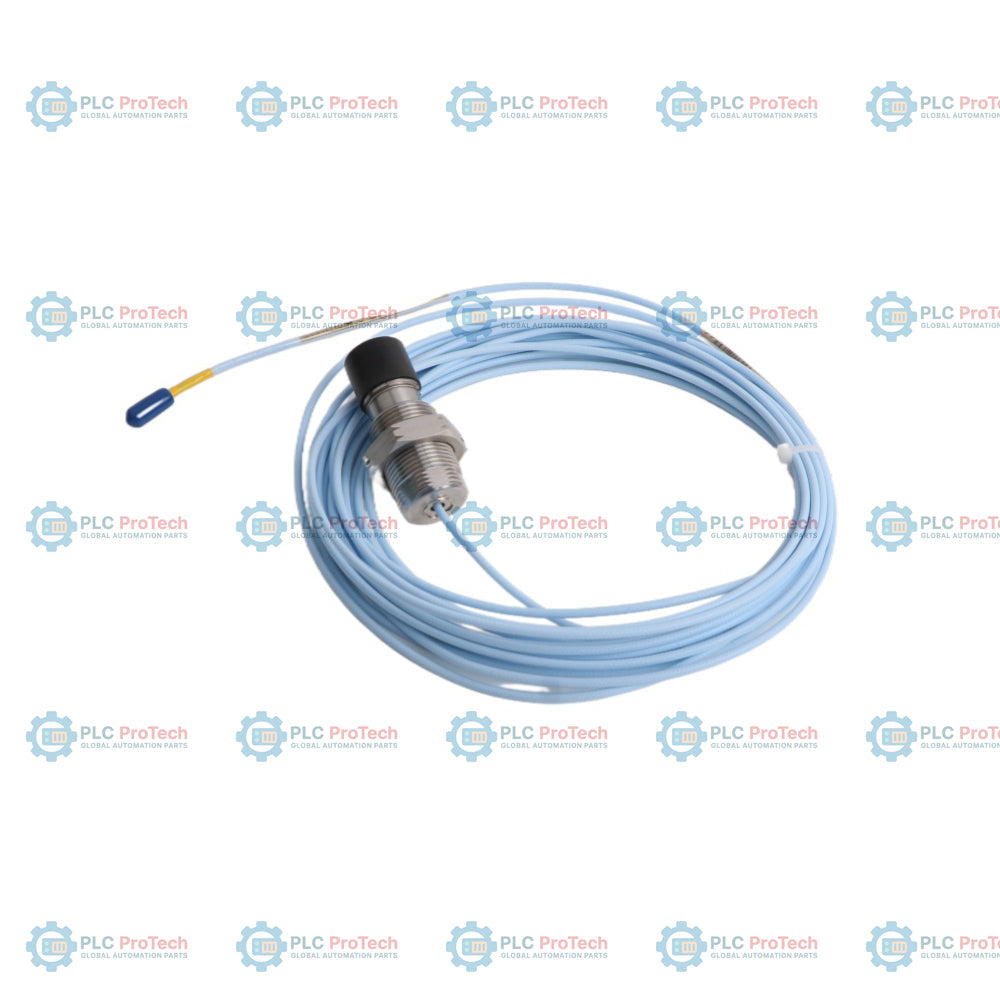

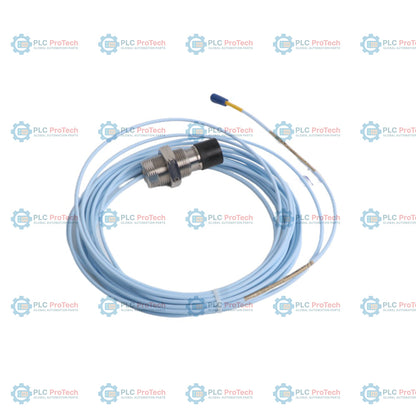

330851-02-000-050-50-00-053300 XL 25-mm-Näherungssonde mit metrischem Gehäuse mit M30x2-Gewinde und 5,0 Metern integriertem koaxialem FluidLoc-Kabel für die berührungslose Wegmessung an großen Targets. Diese spezifische Konfiguration wird mit einer gewindefreien Länge von 0 mm, einer Gesamtlänge des Gehäuses von 50 mm, ohne Schutzarmierung und mit der Zertifizierung „Multiple Approvals“ (Option 05) für industrielle Zonen mit Explosionsgefahr geliefert. Sie ist Bestandteil des 3300 XL 25-mm-Messwertaufnehmersystems und wandelt Änderungen der mechanischen Position in proportionale Spannungssignale um.

Im Gegensatz zu Konfigurationen mit glatten Gehäusen oder Optionen mit gewindefreien Gehäusen verwendet diese Variante einen Körper mit M30x2-Gewinde, um die Sonde direkt in Gewindeanschlüssen zu befestigen. Die Systemlänge von 5,0 Metern ermöglicht den direkten Anschluss an einen auf einer Schalttafel oder DIN-Schiene montierten Proximitor-Sensor, ohne dass ein Zwischenverlängerungskabel erforderlich ist, wodurch die Anzahl der Verbindungen in anspruchsvollen Umgebungen minimiert wird. Die nicht armierte Ausführung bietet Flexibilität bei der Verlegung durch Standard-Schutzrohre, und das Paket mit mehreren Zulassungen umfasst ATEX-, IECEx- und nordamerikanische Zertifizierungen für explosionsgefährdete Bereiche.

Merkmale

• Option 02 bezeichnet ein metrisches Gehäuse mit M30x2-Gewinde aus Edelstahl AISI 304.
• Option 000 bezeichnet eine gewindefreie Länge von 0 mm für maximalen Gewindekontakt in standardmäßigen Montagebohrungen.
• Option 050 bietet eine Gesamtlänge des Gehäuses von 50 mm und ist ideal für standardmäßige Industriehalterungen.
• Option 50 bietet ein 5,0 Meter langes, integriertes dreiaxiales FluidLoc-Sondenkabel mit einer Isolierung aus Perfluoralkoxyethylen (PFA).
• Option 00 bezeichnet eine nicht armierte Kabelkonfiguration für optimierte Installationen in Schutzrohren.
• Option 05 bietet mehrere Zulassungen von Prüfstellen für explosionsgefährdete Bereiche, einschließlich ATEX, IECEx und nordamerikanischer Zertifizierungen.
• Die Fähigkeit zur Messung großer Targets ermöglicht bei Verwendung mit einem 3300 XL 25-mm-Proximitor die Messung einer linearen Verschiebung von bis zu 12,7 mm (500 mil).
• Die PEEK-Sondenspitze (Polyetheretherketon) gewährleistet strukturelle Integrität und Beständigkeit gegenüber extremen Temperaturen.

Anwendungen

• Überwachung der Schubposition von Dampfturbinen
• Messung der axialen Verschiebung großer Wellen
• Überwachung der Differenzdehnung (DE) an mittelgroßen bis großen Dampfturbinengeneratoren
• Überwachung des Stangenabfalls in Kolbenkompressoren
• Berührungslose Wegmessungen an rotierenden Maschinen mit großen Wellendurchmessern oder Targets

Bestellinformationen

Technische Daten

Installationsrichtlinien

• Sicherstellen, dass die Sonde senkrecht zur Zielfläche montiert ist.
• Eine empfohlene minimale Zielfläche mit einem Durchmesser von 61 mm (2,4 Zoll) einhalten, um eine Verringerung des linearen Messbereichs zu verhindern.
• Für das metrische Gehäuse mit M30x2-Gewinde das empfohlene Installationsdrehmoment von 68 N-m (50 ft-lb) verwenden. 163 N-m (120 ft-lb) nicht überschreiten.
• Kabelsteckverbinder vor Feuchtigkeit und Verunreinigungen aus der Umgebung schützen; die Verwendung von selbstverschweißendem Silikonband oder Steckverbinderschutz wird dringend empfohlen.
• Für das dreiachsige FluidLoc-Koaxialkabel ist ein minimaler Biegeradius von 25,4 mm (1,0 Zoll) einzuhalten.

Konformität und Zertifizierungen

• ATEX/IECEx: Ex ia IIC T5...T1 Ga, Ex ia IIIC T90 degC...T280 degC Dc, Ex nA IIC T5...T1 Gc, Ex ec IIC T5...T1 Gc
• CSA/cNRTLus: Klasse I, Zone 0: AEx/Ex ia IIC T5...T1 Ga; Klasse I, Gruppen A, B, C und D, Klasse II, Gruppen E, F und G, Klasse III; Klasse I, Zone 2: AEx/Ex nA IIC T5...T1 Gc; Klasse I, Division 2, Gruppen A, B, C, D
• CE-Kennzeichnung: Erfüllt die Anforderungen der europäischen CE-Kennzeichnung hinsichtlich elektromagnetischer Verträglichkeit und Sicherheit.
