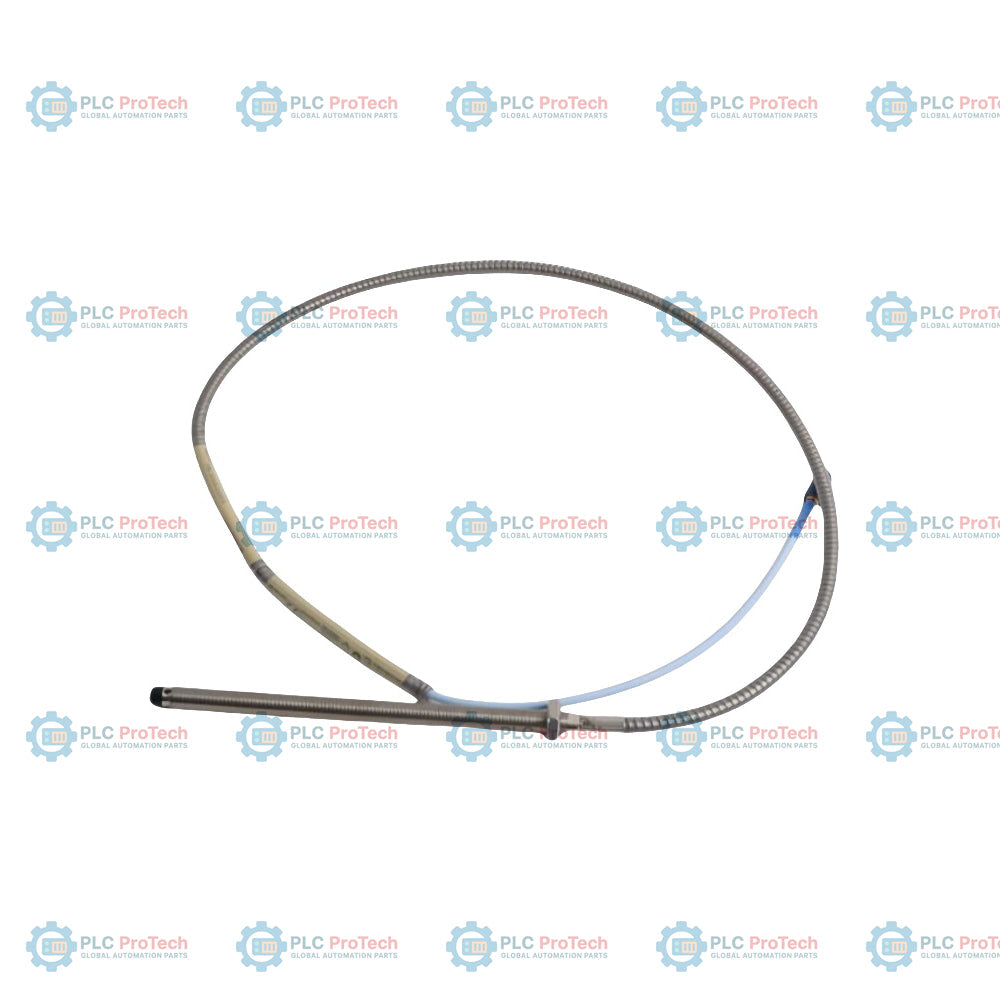

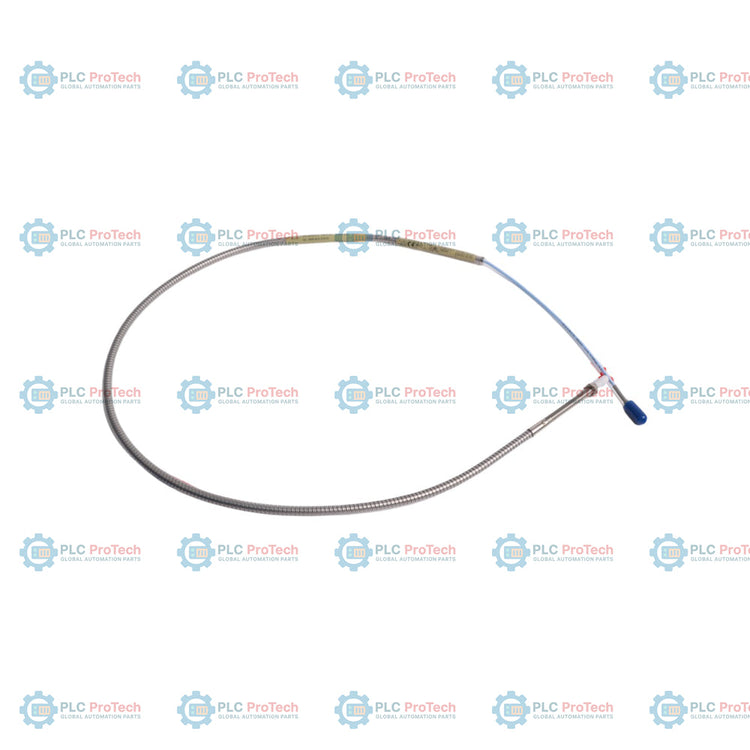

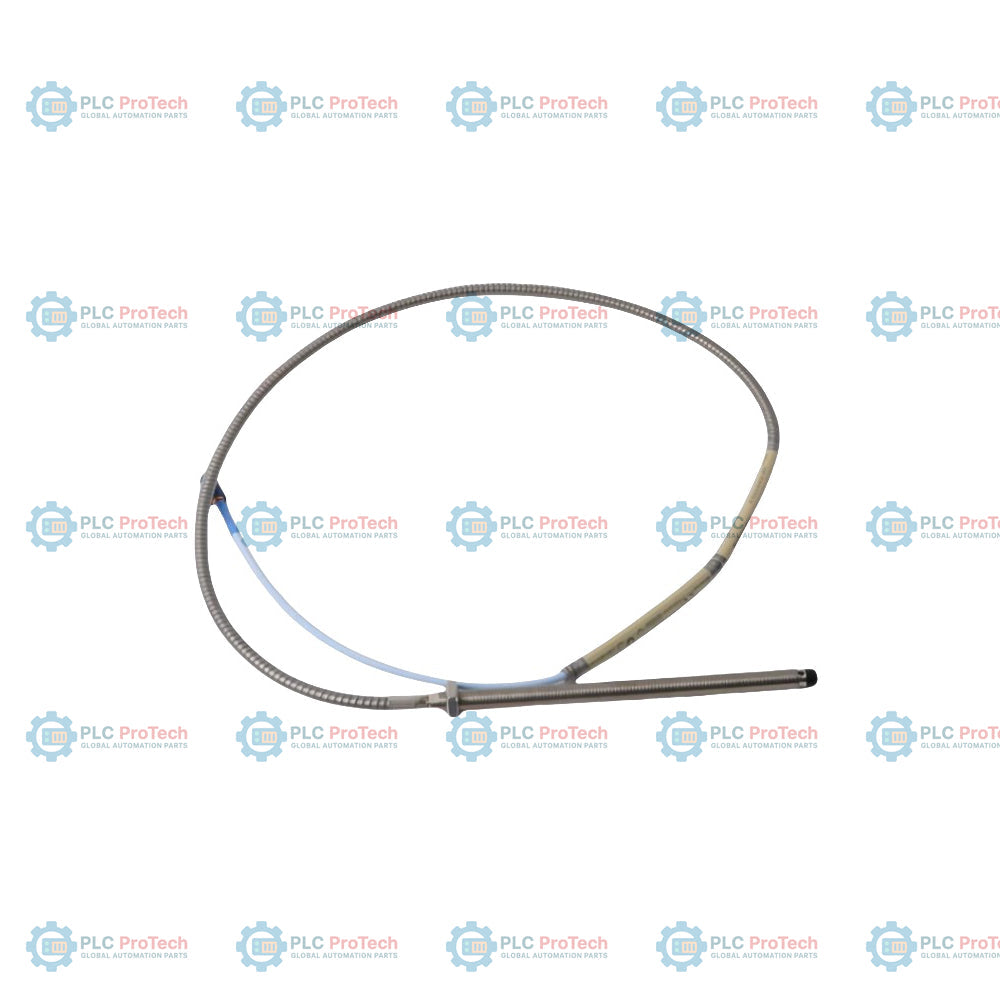

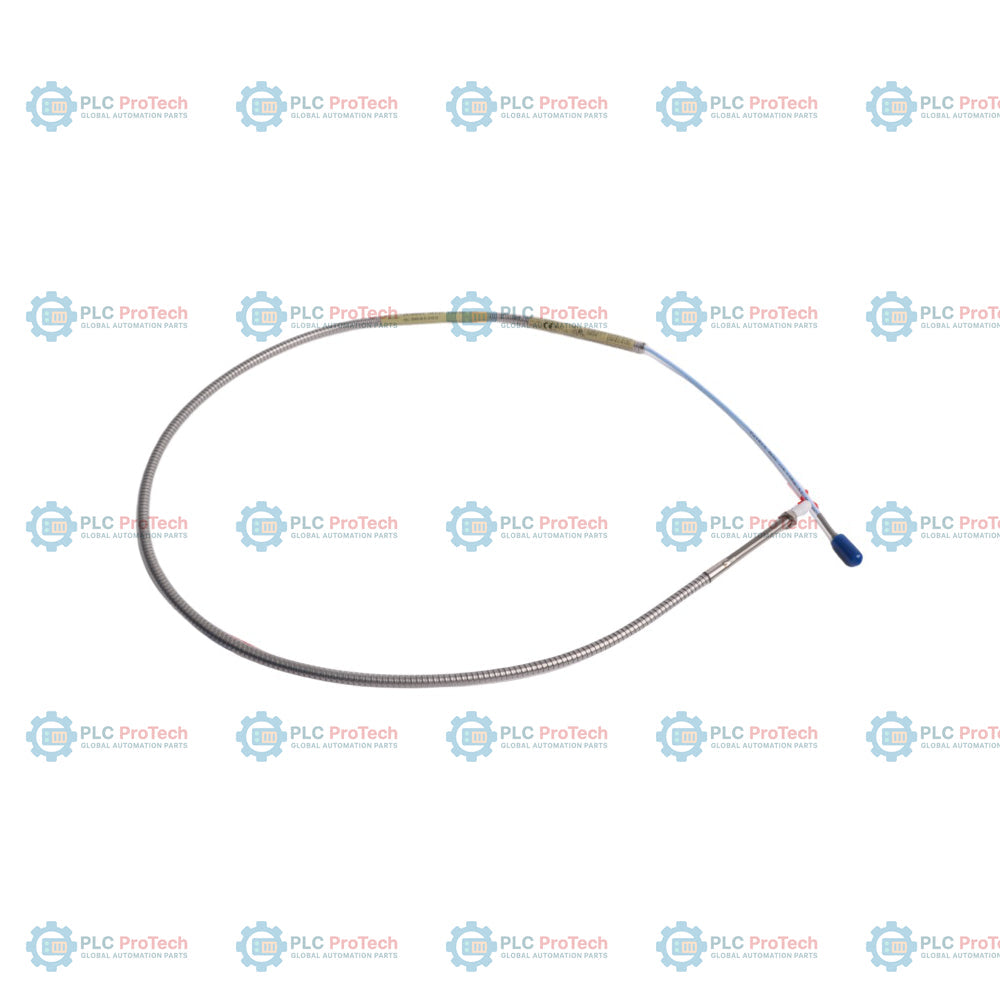

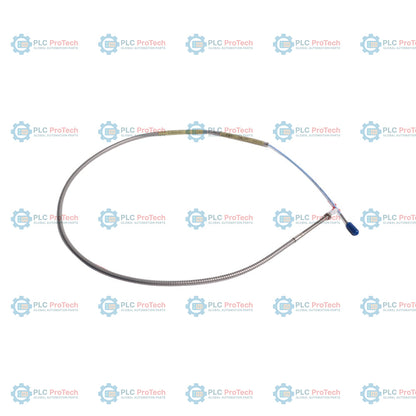

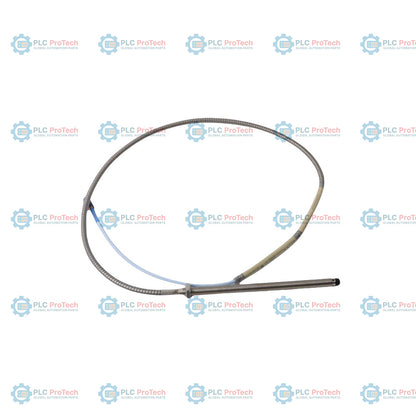

Bently Nevada 330902-00-60-10-02-05 3300 NSv-Näherungssonde

SKU 330902-00-60-10-02-05

Auf Lager

12 Monate Garantie
Kostenlose Rückgabe innerhalb von 30 Tagen

Hersteller: Bently Nevada
Produkt-Nr.: 330902-00-60-10-02-05
Herkunftsland:Vereinigte Staaten
Produkttyp: 3300 NSv-Näherungssonden
Strichcode: 8537101190
Zahlung: T/T, Western Union
Gewicht: 120g
Abmessungen: 45 mm x 90 mm x 90 mm (H x W x T)
Versandhafen: Xiamen
Garantie: 12 Monate

Beschreibung

Option 00 (0,0 Zoll gewindelose Länge) und Option 60 (6,0 Zoll Gehäusegesamtlänge) kennzeichnen diese 1/4-28-UNF-Gewindeausführung mit Edelstahlmantel – 330902-00-60-10-02-05 3300 NSv-Näherungssonde.

Diese Aufnehmersonde ist mit Edelstahl armiert, um das FEP-isolierte Koaxialkabel in anspruchsvollen Industrieumgebungen vor mechanischem Verschleiß und Abrieb zu schützen, und unterscheidet sich dadurch von der standardmäßigen, nicht armierten Variante 330901. Mit einer Gesamtsondenlänge von 1,0 m (39 Zoll) und einem Miniatur-Koaxialsteckverbinder ClickLoc ist diese Ausführung für Installationen kleiner rotierender Maschinen mit geringem Montagefreiraum und erforderlichen Zulassungen mehrerer Behörden für Gefahrenbereiche (Option 05) optimiert.

Merkmale

1/4-28 UNF-2A-Gewinde mit integriertem Edelstahlmantel zum Schutz vor physischem Verschleiß und Abrieb.
0,0 Zoll gewindelose Länge (vollständig mit Gewinde versehenes Gehäuse) kombiniert mit 6,0 Zoll Gehäusegesamtlänge.
Integriertes Sondenkabel mit 1,0 Meter (39 Zoll) Länge und Miniatur-Koaxialsteckverbinder ClickLoc.
Option 05 mit mehreren behördlichen Zulassungen für industrielle Gefahrenbereiche.
Vergoldete ClickLoc-Steckverbinder aus Messing, die ein allmähliches Lösen verhindern.
Spitzenmaterial aus Polyphenylensulfid (PPS) mit robuster, patentierter TipLoc-Formgebung.

Anwendungen

Überwachung kleiner rotierender Maschinen.
Schwingungs- und Positionsmessung an aeroderivativen Gasturbinen.
Installationen von Hochgeschwindigkeitsanlagen mit eingeschränkter Zielgeometrie.
Zentrifugalkompressoren und Industriepumpen mit begrenztem Montagefreiraum.

Bestellinformationen

Option / Segment	Code auf dieser SKU	Beschreibung
Basismodell	330902	3300 NSv Sonde, 1/4-28 UNF-2A-Gewinde, mit Edelstahlmantel
A – Option für gewindelose Länge	00	0,0 Zoll gewindelose Länge
B – Option für Gehäusegesamtlänge	60	6,0 Zoll Gehäusegesamtlänge
C – Option für Gesamtlänge	10	1,0 Meter (39 Zoll) Gesamtlänge
D – Option für Steckverbinder- und Kabeltyp	02	Miniatur-Koaxialsteckverbinder ClickLoc, Standardkabel
E – Option für behördliche Zulassungen	05	Mehrfachzulassungen (einschließlich CSA, ATEX und IECEx)

Technische Spezifikationen

Parameter	Spezifikation
Hersteller	Bently Nevada
Teilenummer / Modell	330902-00-60-10-02-05
Aufnehmersystem	3300 XL NSv Näherungsaufnehmersystem
Gewindetyp der Sonde	1/4-28 UNF-2A (englisches Gewinde)
Mechanischer Schutz	Flexibler Edelstahlmantel aus AISI 302
Gewindelose Länge (Option A)	0,0 Zoll
Gesamte Gehäuselänge (Option B)	6,0 Zoll
Gesamte Sondenlänge (Option C)	1,0 Meter (39 Zoll)
Steckverbindertyp (Option D)	Miniatur-Koaxialsteckverbinder ClickLoc
Kabeltyp	75-Ohm-Koaxialkabel mit Isolierung aus Fluorethylenpropylen (FEP)
Behördliche Zulassungen (Option E)	Mehrfachzulassungen (einschließlich CSA, ATEX und IECEx)
Durchschnittlicher Skalierungsfaktor (ASF)	7,87 V/mm (200 mV/mil)
Linearer Bereich	1,5 mm (60 mil), über einen Bereich von 0,25 bis 1,75 mm (10 bis 70 mil)
Empfohlene Spalteinstellung	1,0 mm (40 mil)
Inkrementeller Skalierungsfaktor (ISF)	7,87 V/mm (200 mV/mil) +12,5 % / -20 % über den Umgebungstemperaturbereich
Abweichung von der bestangepassten Geraden (DSL)	Weniger als +/- 0,06 mm (+/- 2,3 mil)
Frequenzgang	0 bis 10 kHz; typisch +0, -3 dB
Betriebstemperatur (Sonde)	-52 °C bis +177 °C (-62 °F bis +351 °F)
Relative Luftfeuchtigkeit	100 % kondensierend, nicht tauchfähig (bei geschützten Steckverbindern)
Druckdichtung der Sonde	Differenzdruckdichtung mit einem Viton-O-Ring
Mindestbiegeradius	25,4 mm (1,0 Zoll)
Zugfestigkeit (maximal zulässig)	220 N (50 lb) zwischen Gehäuse und Anschlussleitung, Anschlussleitung und Steckverbinder sowie Gehäuse und Armierung
Material der Sondenspitze	Polyphenylensulfid (PPS)
Material des Sondengehäuses	Edelstahl AISI 304 (SST)

Installationsrichtlinien

Gewindeeingriff der Sonde: Der maximal empfohlene Gewindeeingriff für 1/4-28-UNF-2A-Gewinde beträgt 0,375 Zoll. Diesen Grenzwert nicht überschreiten, um ein Verklemmen zu vermeiden.
Drehmoment des Sondengehäuses: Gehäuse mit Standardbefestigung mit dem empfohlenen Drehmoment von 5,1 N m (45 in lb) festziehen. Das maximal zulässige Drehmoment von 7,3 N m (65 in lb) nicht überschreiten.
Steckerschutz: Für alle Verbindungen zwischen Sonde und Verlängerungskabel wird die Verwendung von Steckerschutzvorrichtungen empfohlen, um das Eindringen von Flüssigkeiten zu verhindern.
Biegeradius des Kabels: Beim Verlegen des armierten Kabels ist ein Mindestbiegeradius von 25,4 mm (1,0 Zoll) einzuhalten.
Integrität der Druckdichtung: Wenn die Sonde über längere Zeit Temperaturen unter -34 °C (-30 °F) ausgesetzt wird, kann dies zu einem vorzeitigen Versagen der Druckdichtung führen.

Konformität und Zertifizierungen

Richtlinien der Europäischen Gemeinschaft: EMV-Richtlinie 2014/30/EU, RoHS-Richtlinie 2011/65/EU
EMV-Normen: EN 61000-6-2, EN 61000-6-4
Funktionale Sicherheit: SIL 2 (HFT = 0), SIL 3 (HFT = 1)
Zulassungen für explosionsgefährdete Bereiche: Zugelassen für Umgebungen der Klassen I, Division 1 und 2 sowie Zone 0, 1 und 2 bei Verwendung kompatibler Barrieren.

FAQ

Wie lauten die Spezifikationen für die gewindelose Länge und die Gehäuselänge der Sonde 330902-00-60-10-02-05?

Die Sonde 330902-00-60-10-02-05 verfügt über eine gewindelose Länge von 0,0 Zoll (Option 00) und eine Gesamtlänge des Gehäuses von 6,0 Zoll (Option 60).

Welcher Kabeltyp und welcher Anschluss werden mit dieser Sonde geliefert?

Diese Sonde ist mit einem 1,0 Meter (39 Zoll) langen, standardmäßigen FEP-isolierten Koaxialkabel ausgestattet, das durch eine Edelstahlarmierung geschützt und mit einem koaxialen Miniatur-ClickLoc-Anschluss (Option 02) versehen ist.

Welche Zertifizierungen umfasst die behördliche Zulassung nach Option 05?

Die Bezeichnung Option 05 umfasst mehrere Zulassungen für explosionsgefährdete Bereiche, darunter ATEX-, IECEx- und CSA-Zertifizierungen für eigensichere Installationen.

Welches Anzugsdrehmoment wird für diese Sonde mit 1/4-28-Gewinde empfohlen?

Das empfohlene Anzugsdrehmoment für das Gehäusegewinde 1/4-28 UNF-2A beträgt 5,1 N m (45 in lb); der maximal zulässige Nennwert liegt bei 7,3 N m (65 in lb).
