Beschreibung

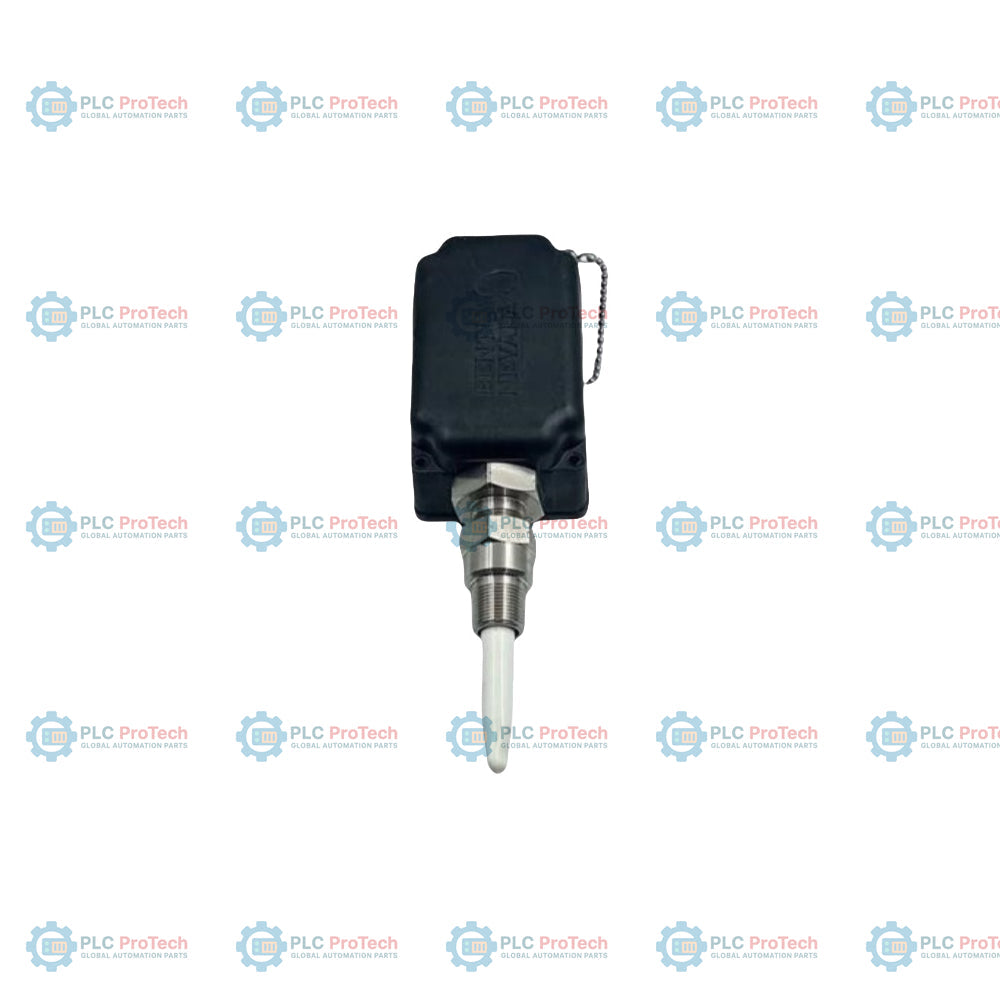

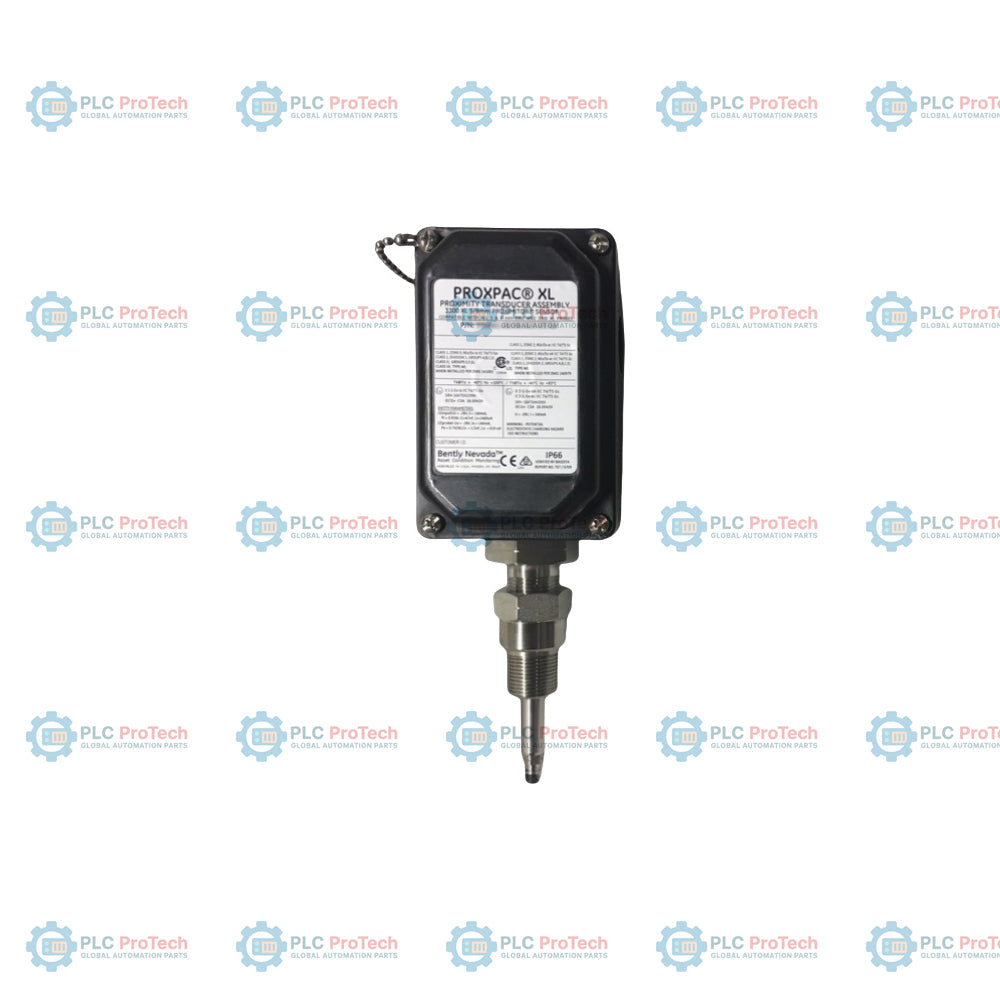

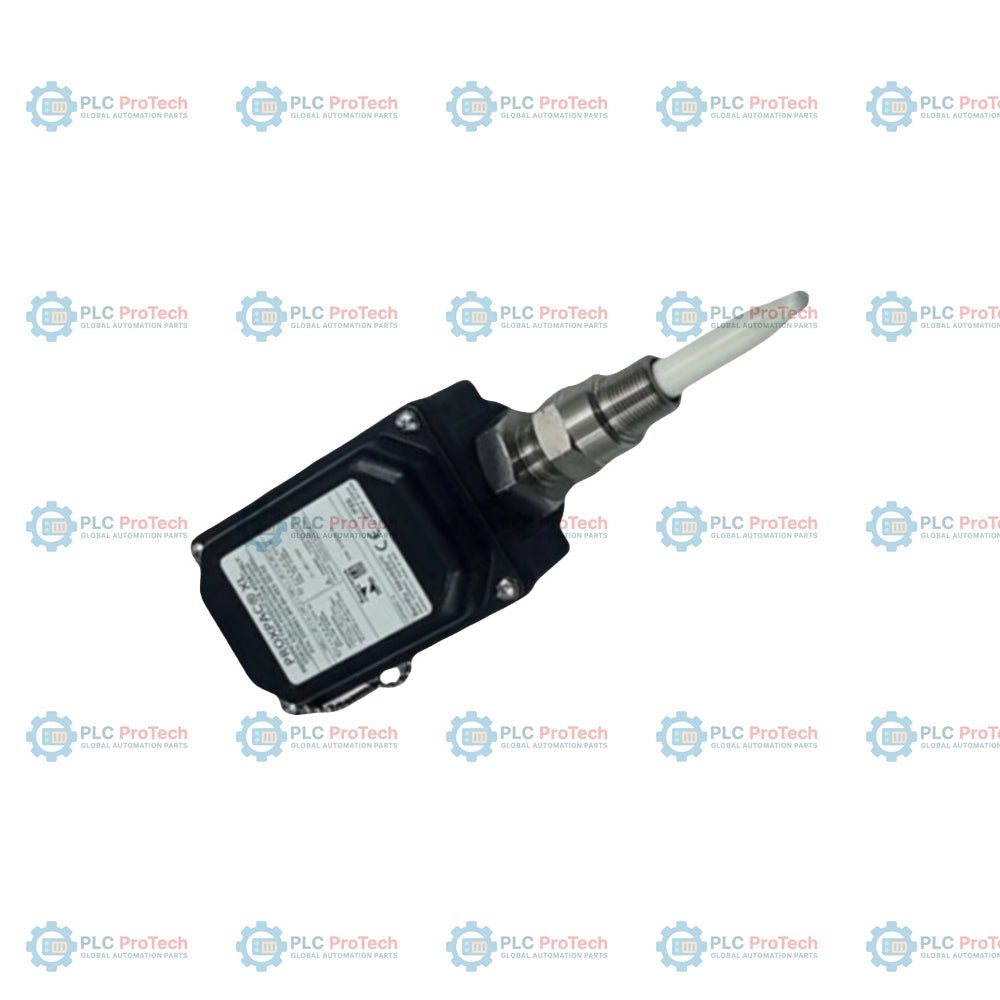

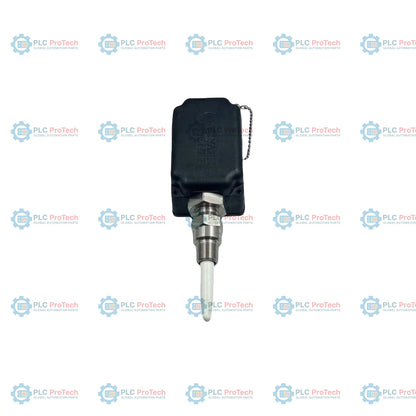

Option 28 (3300 XL 8-mm-Sonde mit mehreren Zulassungen) und Option 04 (40-mm-Abstandshalteradapter) definieren das spezifische physische Profil dieses metrischen 330881-28-04-080-03-02 integrierte Aufnehmerbaugruppe. Durch die Unterbringung sowohl der 3300 XL 8-mm-Näherungssonde als auch des Proximitor-Sensors in einem einzigen, eigenständigen Schutzgehäuse macht diese Konfiguration ein externes Verlängerungskabel und einen separaten Proximitor-Anschlusskasten überflüssig. Die Feldverdrahtung wird direkt vom Überwachungssystem an die integrierte Klemmenleiste im Gehäuse angeschlossen, wodurch die Installation erheblich vereinfacht und die Anzahl möglicher mechanischer Fehlerstellen reduziert wird.

Das Modell 330881-28-04-080-03-02 verfügt über ein robustes Gehäuse aus glasfaserverstärktem Polyphenylensulfid-(PPS-)Thermoplast mit integrierten leitfähigen Fasern. Dieses fortschrittliche Material leitet elektrostatische Ladungen wirksam ab und bietet eine außergewöhnliche Chemikalienbeständigkeit unter rauen Betriebsbedingungen. Das gemäß Type 4X und IP66 abgedichtete Gehäuse schützt die interne Elektronik vor Staub, Feuchtigkeit und Wasserstrahlen mit niedrigem Druck und eignet sich daher für den Einsatz in explosionsgefährdeten Bereichen sowie zum Schutz kritischer rotierender Maschinen.

Merkmale

• Option 28 umfasst eine integrierte, vorinstallierte 3300 XL 8-mm-Näherungssonde mit mehreren internationalen Sicherheitszertifizierungen.
• Option 04 bietet einen metrischen 40-mm-Abstandshalteradapter (B-Abmessung) für präzise axiale Einstellungen.
• Option 080 legt eine Sondeneindringtiefe von 80 mm (C-Abmessung) innerhalb der Edelstahlhülse fest.
• Option 03 umfasst einen M20-Anschluss und zwei Verschlussstopfen, um robuste Verdrahtungsanschlüsse vor Ort zu vereinfachen.
• Option 02 verwendet ein 3/4-14-NPT-Montagegewinde und ermöglicht eine sichere mechanische Befestigung für Anwendungen mit konfiguriertem Abstandshalter.
• Das fortschrittliche PPS-Thermoplastgehäuse mit Glas- und leitfähigen Fasern bietet Schutzart Type 4X und IP66-Schutz gegen das Eindringen von Fremdkörpern und Wasser.
• Die eigenständige Bauweise macht Zwischenverlängerungskabel und separate Gehäuse für Näherungssensoren überflüssig.

Anwendungen

• Kontinuierliche Überwachung von radialen Schwingungen und axialer Position an Turbinen von Versorgungsanlagen und Industriegetrieben.
• Maschinenschutz in explosionsgefährdeten Bereichen, der ATEX-, IECEx- und nordamerikanische Zertifizierungen erfordert.
• Installationen in rauer Umgebung, die Chemikalienspritzern, kondensierender Luftfeuchtigkeit oder Umgebungsfeuchte ausgesetzt sind.
• Vereinfachte Installationen vor Ort, bei denen die Minimierung externer Anschlusskästen und Leitungswege oberste Priorität hat.

Bestellinformationen

Technische Daten

Installationsrichtlinien

• Stellen Sie sicher, dass die Summe der Abmessungen B plus C ohne zusätzliche Hülsenabstützung in der Nähe der Sonde 305 mm (12,0 Zoll) nicht überschreitet, um mechanische Resonanz zu verhindern.
• Stellen Sie sicher, dass alle Klemmen der Feldverdrahtung im Gehäuse sauber und trocken sind, bevor Sie den Deckel befestigen, damit die Schutzarten IP66 und Typ 4X erhalten bleiben.
• Verwenden Sie ein hochwertiges Gewindedichtmittel auf den 3/4-14-NPT-Montagegewinden (Option 02), um eine zuverlässige Umweltdichtung mit dem Maschinengehäuse aufrechtzuerhalten.
• Führen Sie die Feldverkabelung durch die mitgelieferte M20-Verschraubung (Option 03) und installieren Sie eine Kabelverschraubung oder Dichtung für Leitungsrohre, um zu verhindern, dass Feuchtigkeit von außen in das Gehäuse gelangt.
• Stellen Sie den anfänglichen physischen Abstand der Sonde in der Mitte des elektrischen linearen Bereichs ein, um eine korrekte Genauigkeit des Skalierungsfaktors sicherzustellen.

Konformität und Zertifizierungen

• ATEX/IECEx: Ex ia IIC T4/T5 Ga, Ex ia IIIC T90C/T105C Dc (mit geeigneten eigensicheren Barrieren)
• cNRTLus: Klasse I, Zone 0: AEx/Ex ia IIC T4/T5 Ga; Klasse I, Division 1, Gruppen A, B, C, D; Klasse II, Gruppen E, F, G; Klasse III
• Zone 2 / Division 2: Ex nA IIC T4/T5 Gc, Ex ec IIC T4/T5 Gc; Klasse I, Division 2, Gruppen A, B, C, D
• CE-Kennzeichnung: Erfüllt die Anforderungen der Europäischen Union an elektromagnetische Verträglichkeit und Umweltsicherheit
