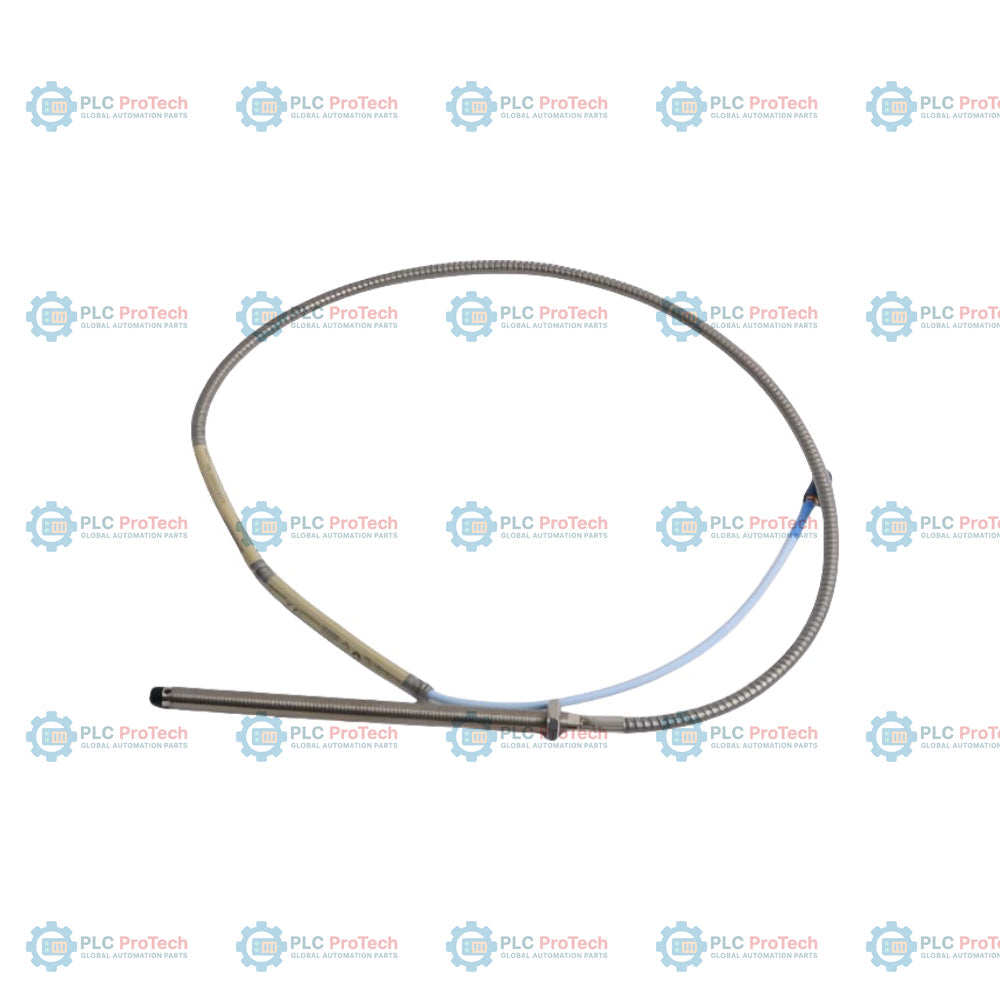

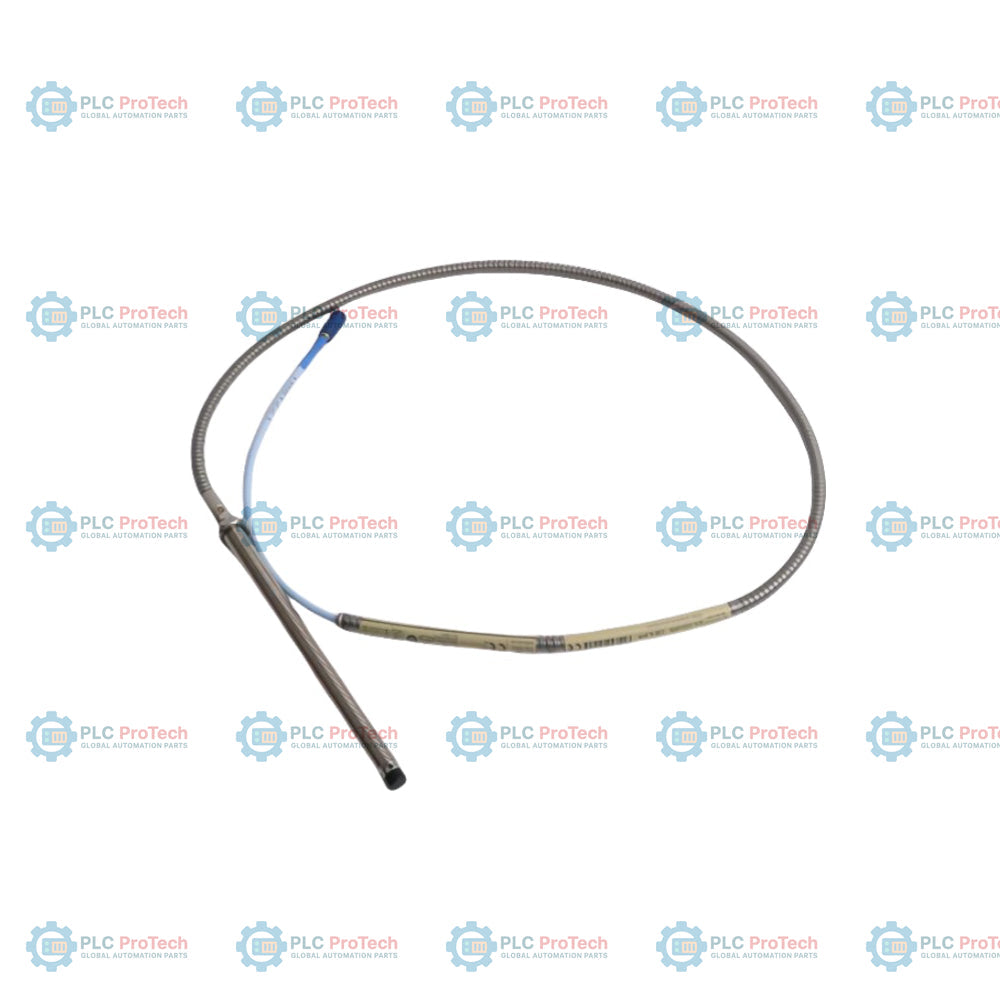

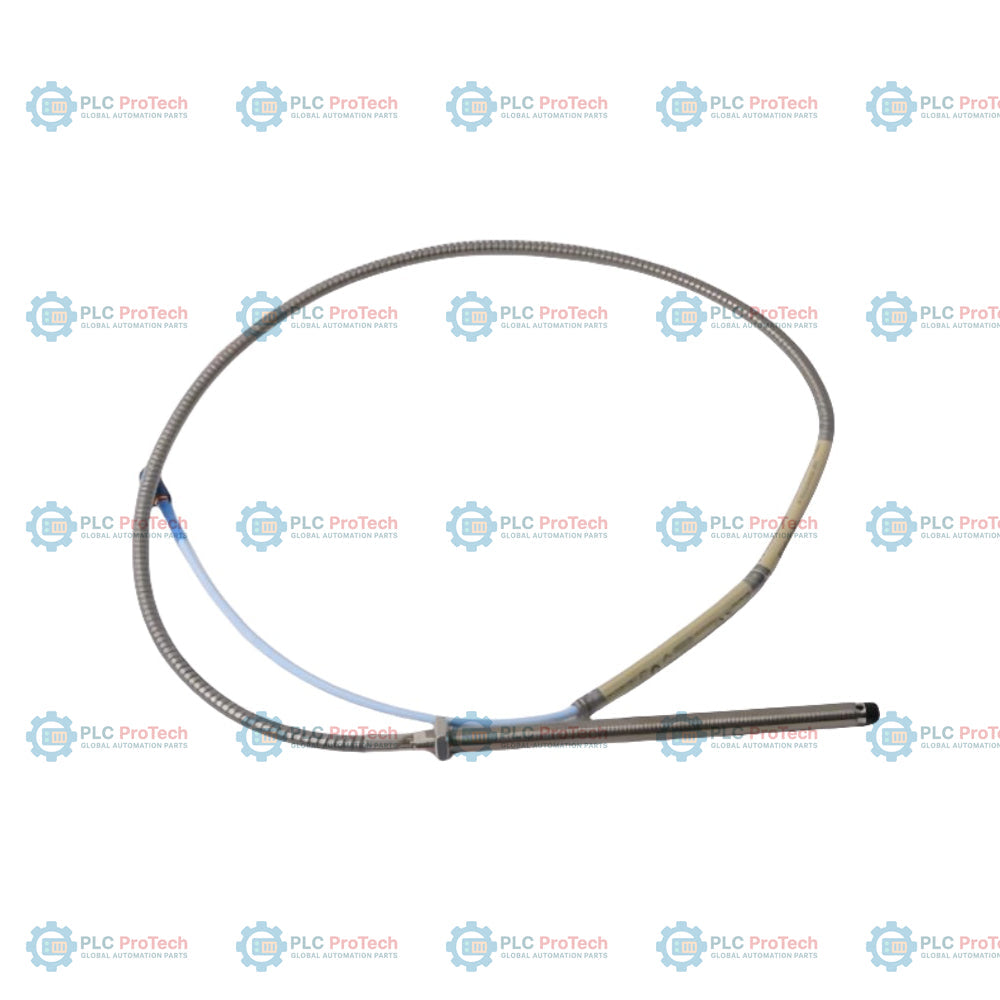

Bently Nevada 330902-00-15-10-02-05 3300 NSv Näherungssonde

Beschreibung

Option 00 (0,0 Zoll ungewindete Länge), Option 15 (1,5 Zoll Gesamtlänge des Gehäuses) und Option 02 (miniaturisierter Koaxialsteckverbinder ClickLoc mit Standardkabel) definieren die genaue Konfiguration dieser 330902-00-15-10-02-05 3300-NSv-Näherungssonde. Dieser berührungslose Wandler ist für Wirbelstrommessungen der Verschiebung bei engen Abständen oder eingeschränkter Zielgeometrie optimiert, beispielsweise in rotierenden Maschinen mit kleinen Bohrungen oder aeroderivativen Gasturbinen. Die integrierte Edelstahlarmierung bietet robusten mechanischen Schutz vor physischen Schäden und abrasiven Umgebungen und schützt das interne 75-Ohm-Koaxialkabel, ohne dessen Flexibilität zu beeinträchtigen.

Im Gegensatz zu standardmäßigen Ausführungen ohne Armierung (wie Modell 330901) oder Optionen mit einem Steckverbinder-Schutz (wie Option 01) verwendet diese spezielle Sonde eine standardmäßige Edelstahlarmierung und einen ungeschützten ClickLoc-Steckverbinder für direktes Einsetzen. Darüber hinaus ermöglicht die Zertifizierung für explosionsgefährdete Bereiche gemäß Option 05 den sicheren Einsatz in Umgebungen, die mehrere globale Zulassungen erfordern, darunter die Normen CSA, ATEX und IECEx.

Merkmale

• Die ungewindete Ausführung der Option 00 bietet ein vollständig mit 1/4-28-UNF-Gewinde versehenes Gehäuse zur präzisen Abstandskalibrierung in Standardhalterungen.
• Die Gehäuselängenoption 15 bietet eine Gesamtlänge des Gewindebereichs von 1,5 Zoll und eignet sich für geringe Einbautiefen.
• Die integrierte Edelstahlarmierung (Modell 330902) schützt das Koaxialkabel vor starken mechanischen Belastungen, Quetschungen und Abrieb.
• Die Längenoption 10 definiert eine Gesamtsondenlänge von 1,0 Meter (39 Zoll) und minimiert Zwischenkabelverbindungen im Maschinengehäuse.
• Der Miniatur-Koaxialsteckverbinder ClickLoc der Option 02 ermöglicht eine sichere elektrische Verbindung mit geringen Verlusten zu Standard-Verlängerungskabeln.
• Das Zulassungspaket der Option 05 zertifiziert die Sonde für eigensichere und nicht zündfähige Umgebungen gemäß den Anforderungen mehrerer internationaler Zulassungsstellen.

Anwendungen

Das 3300-NSv-Näherungssystem ist für Maschinen mit begrenzter Zielgröße oder engen räumlichen Abständen ausgelegt. Zu den typischen industriellen Anwendungen gehören:

• Messung der radialen Schwingung und der axialen Position an Wellen mit kleinem Durchmesser unter 30 mm (1,2 Zoll).
• Schwingungsüberwachung an aeroderivativen Gasturbinen mit stark beengten Einbauverhältnissen im Inneren.
• Überwachung der axialen und radialen Verschiebung in Hochgeschwindigkeitskompressoren und kleinen Zentrifugalpumpen.
• Allgemeine industrielle rotierende Anlagen, die eine berührungslose Wegüberwachung in explosionsgefährdeten Bereichen erfordern.

Bestellinformationen

Technische Spezifikationen

Installationsrichtlinien

• Gewindeeingriff des Sensors: Die maximal empfohlene Gewindeeingriffslänge für Sensorgehäuse mit 1/4-28 UNF beträgt 0,375 Zoll, um ein mechanisches Verklemmen zu vermeiden.
• Gehäuse-Anzugsdrehmoment: Ziehen Sie das Sensorgehäuse mit dem empfohlenen Montagedrehmoment von 5,1 N-m (45 in-lb) an; das maximale Drehmoment beträgt 7,3 N-m (65 in-lb).
• Kabelbiegeradius: Halten Sie für die Anschlussleitungen der Sensoren mit und ohne Armierung einen minimalen physikalischen Biegeradius von 25,4 mm (1,0 Zoll) ein, um eine Beeinträchtigung der koaxialen Abschirmung zu verhindern.
• Steckerschutz: Wenn die Verbindung zwischen dem Sensor und dem Verlängerungskabel Flüssigkeiten oder Feuchtigkeit ausgesetzt ist, verwenden Sie selbstverschweißendes Silikonband oder ein Steckerschutz-Kit, um die Signalintegrität zu gewährleisten. Verwenden Sie kein Silikonband im Inneren des Maschinengehäuses.

Konformität und Zertifizierungen

• Option 05 (Mehrfachzulassungen): Für explosionsgefährdete Bereiche durch CSA, ATEX und IECEx zertifiziert.
• Eigensicherheit: Ex ia IIC T5...T1 Ga; Ex ia IIIC T90degC...T280degC Dc (bei Installation gemäß Zeichnung 141092 von Bently Nevada).
• Nicht zündfähig: Ex nA IIC T5...T1 Gc; Ex ec IIC T5...T1 Gc (bei Installation gemäß Zeichnung 140979 von Bently Nevada).
• Europäische CE-Kennzeichnung: Vollständig konform mit den Normen zur elektromagnetischen Verträglichkeit (EMV), ohne dass speziell abgeschirmte Gehäuse erforderlich sind.
