Beschreibung

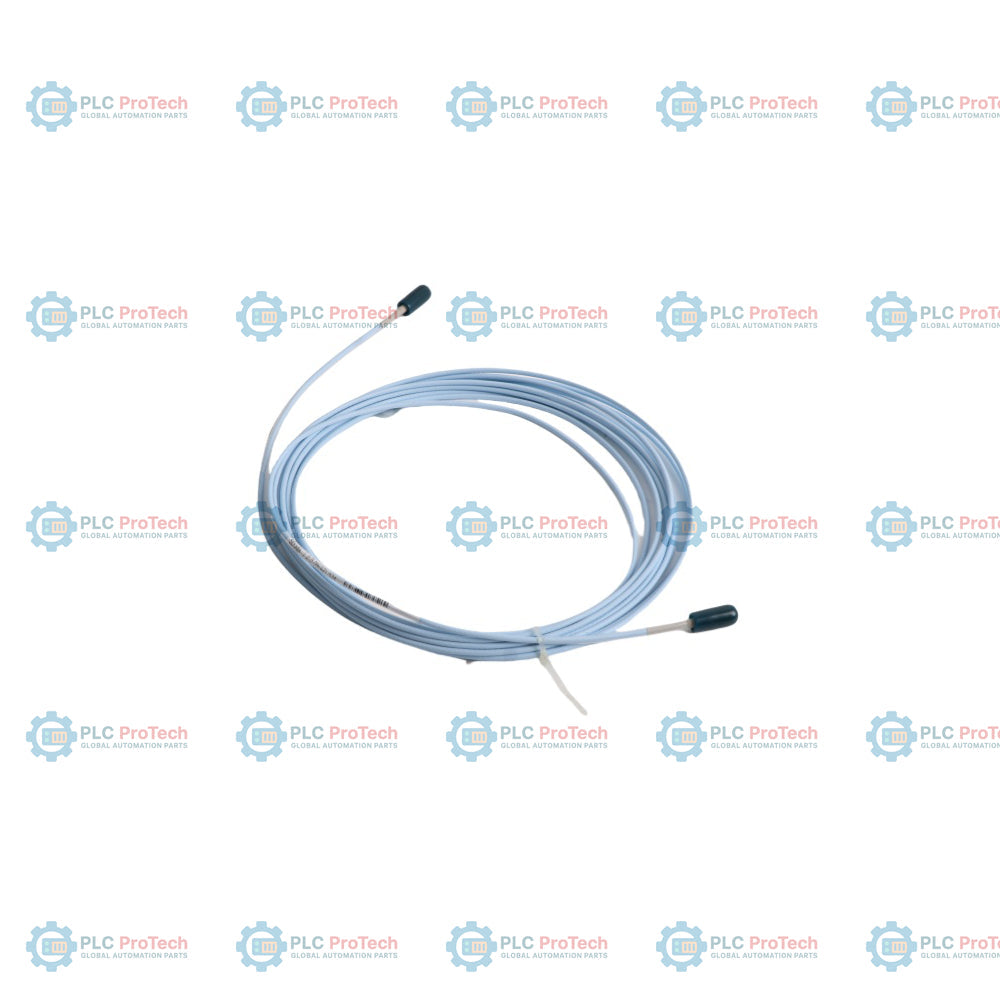

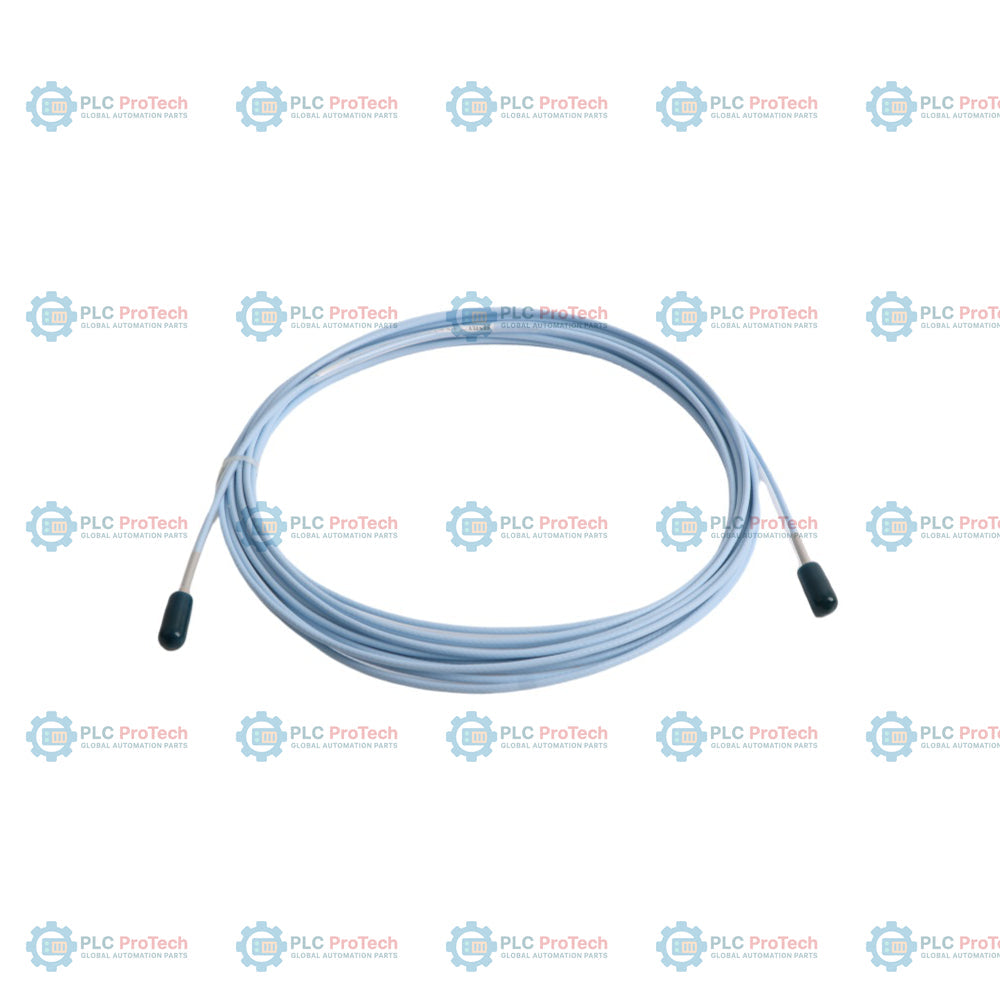

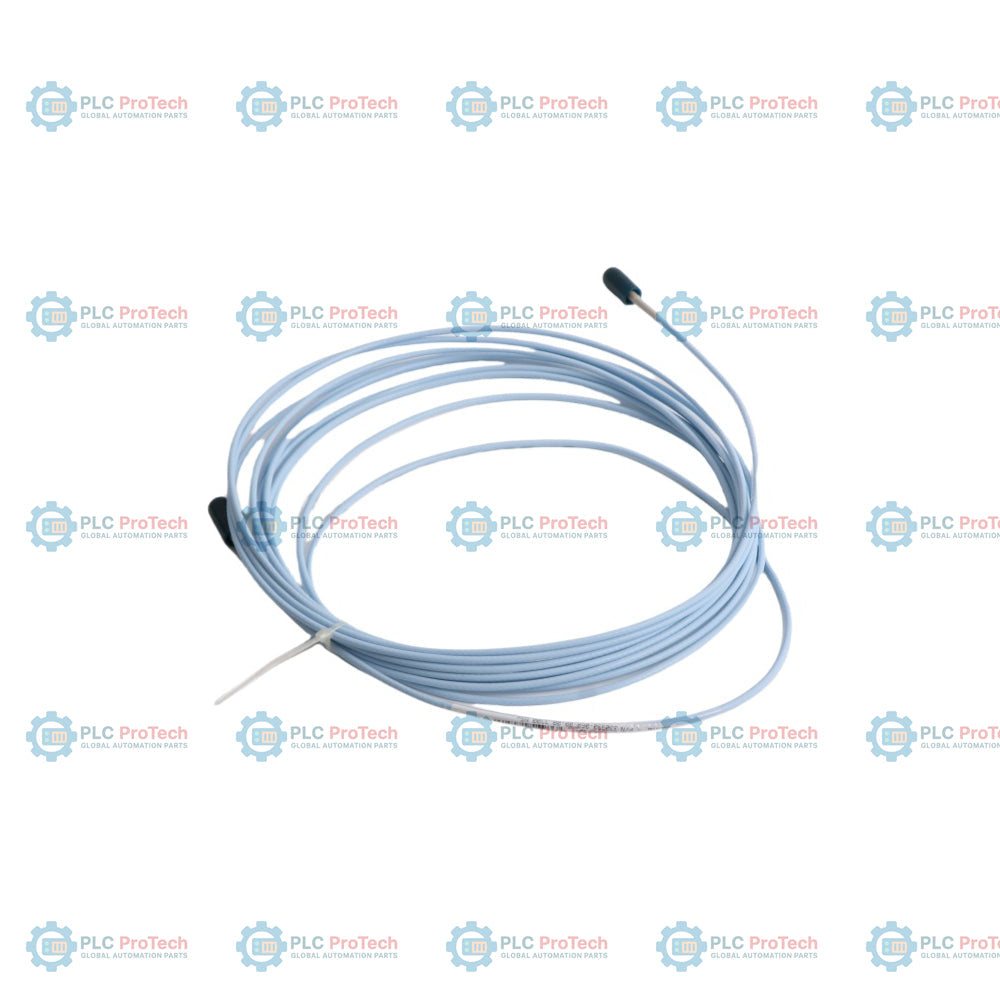

Das 330930-060-00 ist ein 6,0 Meter langes Verlängerungskabel für das 3300 XL NSv Näherungsaufnehmersystem. Dieses Bauteil verbindet die 3300 NSv Näherungssonde mit dem 3300 XL NSv Näherungssensor und gewährleistet die Integrität des Messkreises in Anwendungen mit Maschinen mit kleinen Bohrungsdurchmessern und Hochgeschwindigkeitsanlagen. Das Kabel ist mit den ClickLoc-Miniaturkoaxialsteckverbindern von Bently Nevada ausgestattet, die eine sichere, vibrationsbeständige Verbindung sowie die elektrische Kontinuität für eine präzise Wegmessung gewährleisten. Diese spezifische Konfiguration (Option 060 für 6,0 Meter und Option 00 für ein nicht armiertes Kabel) wurde für Installationen entwickelt, bei denen kein mechanischer Abriebschutz erforderlich ist. Das 3300 NSv System verwendet dieses Verlängerungskabel zur Signalübertragung zwischen Sonde und Näherungssensor und stellt sicher, dass die Anforderungen an die Gesamtsystemlänge erfüllt werden. Das 75-Ohm-Koaxialkabel ist für den Einsatz in den Betriebsumgebungen aeroderivativer Turbinen und Kompressoren ausgelegt und liefert zuverlässige Signale für die Überwachung von Schwingungen und axialer Position.

Merkmale

• Gesamtkabellänge von 6,0 Metern (19,7 Fuß) (Option 060)
• Nicht armierte Kabelkonstruktion (Option 00) für flexible Verlegung
• Ausgestattet mit vergoldeten ClickLoc-Miniaturkoaxialsteckverbindern aus Messing
• Das ClickLoc-Design verhindert ein Lösen durch Maschinenschwingungen
• Mechanische und elektrische Kompatibilität mit 3300 XL NSv Sonden und 330980 Näherungssensoren
• Das CableLoc-Design gewährleistet eine Zugfestigkeit von 220 N (50 lb) zwischen Kabel und Steckverbinder
• Kompatibel mit Steckverbinder-Schutzvorrichtungen zum Verhindern des Eindringens von Umwelteinflüssen an den Verbindungsstellen

Anwendungen

• Aeroderivative Turbinen und Kompressoren
• Maschinen mit kleinen Bohrungsdurchmessern, die eine Näherungserfassung erfordern
• Hochgeschwindigkeitsrotierende Anlagen mit begrenzter Zielgeometrie
• Anwendungen zur berührungslosen Überwachung von Weg und Schwingungen

Bestellinformationen

Bestellbare Teilenummer	330930-060-00	3300 NSv Verlängerungskabel
A – Kabellänge	060	6,0 Meter (19,7 Fuß)
B – Steckverbinder-/Kabeltyp	00	Ohne Edelstahlarmierung

Technische Daten

Hersteller	Bently Nevada (Baker Hughes)
Teilenummer	330930-060-00
Systemkompatibilität	3300 XL NSv Näherungsaufnehmersystem
Kabellänge	6,0 m (19,7 ft)
Armierung	Keine (nicht armiert)
Steckverbindertyp	ClickLoc-Miniaturkoaxialsteckverbinder
Charakteristische Impedanz	75 Ohm
Betriebstemperatur	-52 degC bis +177 degC
Steckverbindermaterial	Vergoldetes Messing
Zugfestigkeit	220 N (50 lb)

Installationsrichtlinien

• Stellen Sie sicher, dass die Gesamtsystemlänge (Sonde + Verlängerungskabel) der kalibrierten Länge für den 3300 XL NSv Näherungssensor entspricht.
• Verwenden Sie an allen Verbindungen zwischen Sonde und Verlängerungskabel sowie zwischen Verlängerungskabel und Näherungssensor Steckverbinder-Schutzvorrichtungen, um eine Verunreinigung durch Umwelteinflüsse zu verhindern.
• Stellen Sie während der Installation sicher, dass der minimale Biegeradius eingehalten wird, um Kabelschäden zu vermeiden.
• Verlegen Sie Kabel nicht in der Nähe von Hochspannungsleitungen, um elektromagnetische Störungen zu minimieren.
• Befestigen Sie das Kabel mit geeigneten Klemmen oder Kabelbindern und achten Sie darauf, dass keine übermäßige Belastung auf die Steckverbinder ausgeübt wird.
