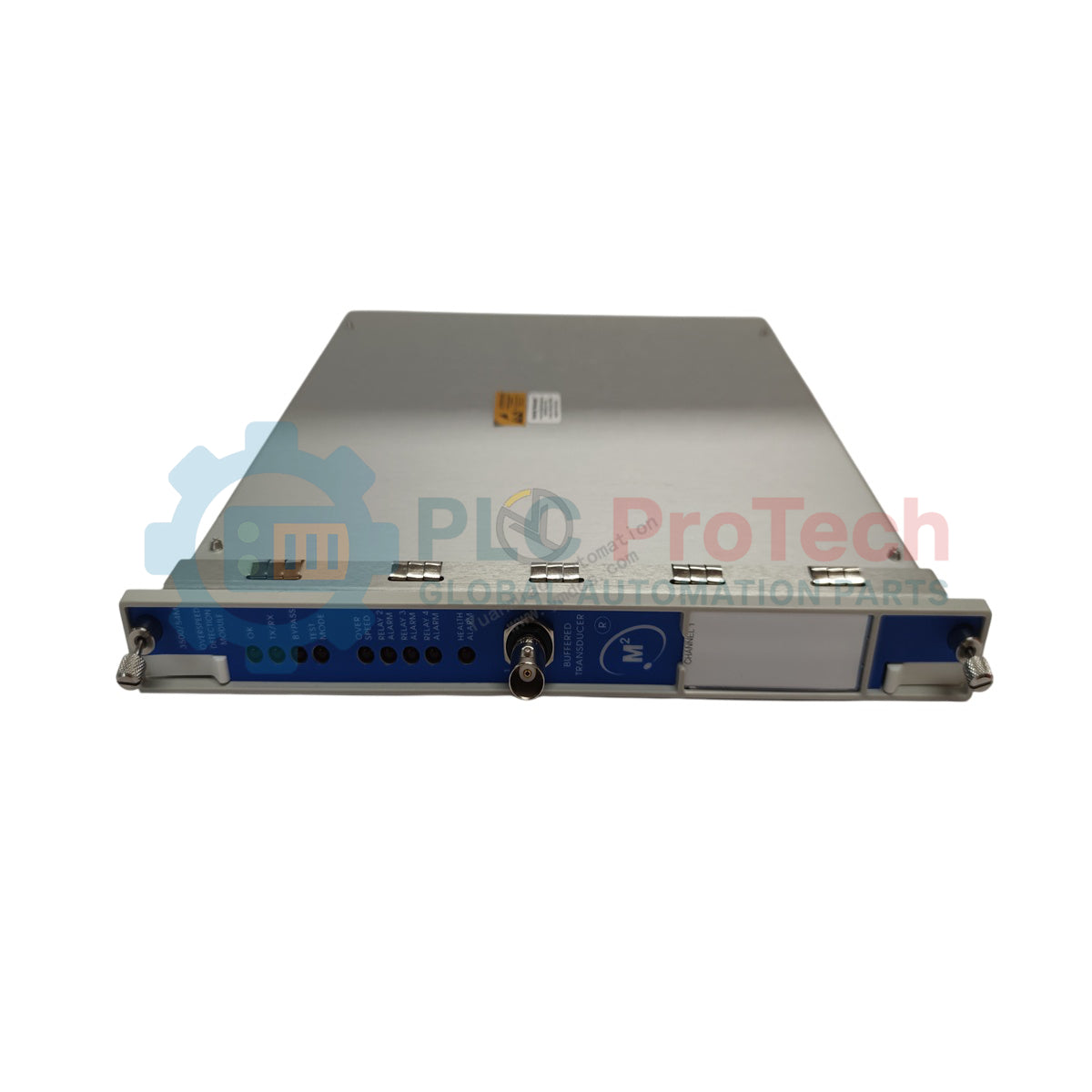

Bently Nevada 3500/54-03-00 Elektronisches Überdrehzahlerkennungsmodul der 3500-Serie

SKU 3500/54-03-00

Auf Lager

12 Monate Garantie
Kostenlose Rückgabe innerhalb von 30 Tagen

Hersteller: Bently Nevada
Produkt-Nr.: 3500/54-03-00
Herkunftsland:Vereinigte Staaten
Produkttyp: Module zur Überdrehzahlerkennung
Zahlung: T/T, Western Union
Gewicht: 320g
Versandhafen: Xiamen
Garantie: 12 Monate

Beschreibung

Das für eine äußerst zuverlässige Drehzahlüberwachung und Notabschaltung im Mikrosekundenbereich entwickelte Bently Nevada 3500/54-03-00 fungiert als kritische Schutzkomponente innerhalb des Maschinenschutzsystems der Serie 3500. Dieses Modul empfängt Eingangssignale von Näherungssonden oder magnetischen Aufnehmern und bewertet kontinuierlich die Wellendrehzahl, indem es Echtzeit-Telemetriedaten mit vorkonfigurierten Warn- und Gefahrenlimits vergleicht. Durch die schnelle Relaisbetätigung bei erkannten Überdrehzahlbedingungen trägt es dazu bei, katastrophale mechanische Ausfälle in schnelllaufenden Turbinen, Kompressoren und Expandern zu verhindern.

Merkmale

Vierkanalarchitektur: Unterstützt redundante Sensorkonfigurationen, um die Sicherheitsintegrität zu maximieren und Fehlauslösungen zu verhindern.
Hochgeschwindigkeitsverarbeitung: Entwickelt für Reaktionszeiten im Submillisekundenbereich, um bei Überdrehzahlereignissen eine sofortige Auslösung zu gewährleisten.
Vielseitigkeit bei Sensoren: Direkte Kompatibilität mit standardmäßigen passiven magnetischen Aufnehmern und aktiven Näherungssensoren.
Kontinuierliche Selbstdiagnose: Führt eine Echtzeitvalidierung der internen Schaltkreise, Eingangssignale und Zustände der Relaisansteuerung durch, um die Systemintegrität aufrechtzuerhalten.

Anwendungen

Überdrehzahlschutz für Dampf-, Gas- und Wasserturbinen.
Notabschaltsysteme (ESD) für schnelllaufende Zentrifugalkompressoren.
Schutz von Turboexpandern in petrochemischen Anlagen.
Kritische rotierende Maschinen in Kraftwerken und Anlagen der Schwerindustrie.

Technische Spezifikationen

Parameter	Spezifikation
Hersteller	Bently Nevada
Modellnummer	3500/54-03-00
Modultyp	Elektronisches Modul zur Überdrehzahlerkennung
Eingangssignalbereich	-10 V Gleichspannung bis +10 V Gleichspannung
Stromversorgung des Sensors	-24 V Gleichspannung
Leistungsaufnahme	7,7 Watt (typisch)
Betriebstemperatur	-30 °C bis +65 °C (-22 °F bis +149 °F)
Lagertemperatur	-40 °C bis +85 °C (-40 °F bis +185 °F)
Luftfeuchtigkeitsbereich	Bis zu 95 % relative Luftfeuchtigkeit, nicht kondensierend
Versandgewicht (berechnet)	3,0 kg (ca. 6,6 lbs)

Erkenntnisse der empirischen Ingenieurwissenschaft

Alternative Modelle und Kompatibilität

Das 3500/54-03-00 wurde ausschließlich für Bently-Nevada-3500-Rackarchitekturen entwickelt. Stellen Sie beim Aufrüsten oder Ersetzen älterer Drehzahlüberwachungsmodule sicher, dass die Firmware des Transient Data Interface (TDI) des 3500-Racks den Anforderungen der 3500/54-Konfigurationssoftware entspricht, um interne Kommunikationsfehlercodes zu verhindern.

Anwendungsfallen und technische Hinweise

Da dieses Modul für den Notfall-Überdrehzahlschutz vorgesehen ist, arbeitet es unabhängig von standardmäßigen Anzeige-/Überwachungsmodulen. Vermeiden Sie es, das 3500/54 in geschlossenen Schaltschränken neben Modulen mit hoher Wärmeentwicklung zu montieren, ohne zuvor eine ausreichende konvektive Kühlung zu überprüfen. Erhöhte Temperaturen im Rack können die Konstanz der Reaktion beeinträchtigen und zu unbegründeten Systemmeldungen führen.

Tipps zur Inbetriebnahme und Verdrahtung

Achten Sie beim Verdrahten passiver magnetischer Aufnehmer (MPUs) genau auf die Anschlüsse der Kabelschirme. Verbinden Sie den Kabelschirm ausschließlich mit dem Instrumentenmasse-Pin auf der Backplane des 3500 und lassen Sie ihn am Sensorende frei. Dadurch werden Masseschleifen verhindert, die hochfrequentes elektrisches Rauschen verursachen können, das vom Modul fälschlicherweise als tatsächlicher Wellenüberdrehzahlzustand interpretiert werden könnte.

Installationsrichtlinien

KRITISCHER SICHERHEITSHINWEIS

Dieses Modul ist eine Notfallschutzeinrichtung. Stellen Sie sicher, dass die Maschine vollständig abgeschaltet ist und alle elektrischen Energiequellen zum 3500-Rack vor dem Einsetzen oder Entfernen des Moduls spannungsfrei geschaltet und verriegelt sind. Die Nichtbeachtung ordnungsgemäßer Sicherheitsverfahren kann zu unbeabsichtigten Relaisauslösungen oder einem unerwarteten Anlauf der Maschine führen.

1

Stellen Sie sicher, dass der Schlüsselschalter des 3500-Racks auf den Modus „Program“ gestellt ist, bevor Sie Konfigurationsänderungen vornehmen.

2

Setzen Sie das 3500/54-Modul in den dafür vorgesehenen Steckplatz im Rack-Chassis ein und achten Sie darauf, dass es vollständig und korrekt auf die Backplane-Steckverbinder ausgerichtet ist.

3

Ziehen Sie die Rändelschrauben des Chassis fest, um das Modul mechanisch zu sichern, und schließen Sie die Sensorfeldkabel am entsprechenden Klemmenblock des E/A-Moduls an.

FAQ

Was ist die Hauptfunktion des Moduls 3500/54-03-00?

Es bietet eine kontinuierliche Überdrehzahlerkennung und einen Überdrehzahlschutz für rotierende Maschinen. Dazu verarbeitet es Eingangssignale von Näherungs- oder magnetischen Drehzahlsensoren und steuert bei Notabschaltungen Hochgeschwindigkeitsrelaisausgänge an.

Welche Sensortypen sind mit dem 3500/54-03-00 kompatibel?

Es ist mit standardmäßigen passiven magnetischen Aufnehmern und aktiven Proximitor-Drehzahlsensoren kompatibel, die mit Versorgungsspannungen von -24 VDC betrieben werden.

Wie wird der 3500/54-03-00 geerdet, um Signalrauschen zu vermeiden?

Die Schirme der Sensorkabel dürfen nur an den Instrumentenerdungsklemmen auf der 3500-Rückwand angeschlossen werden. Lassen Sie den Schirm auf der Sensorseite ungeerdet, um störende Masseschleifen zu vermeiden.

Unterstützt der 3500/54-03-00 den Austausch im laufenden Betrieb?

Nein. Da es sich um ein hochintegriertes Sicherheitsgerät mit direkter Abschaltsteuerung handelt, muss das Rack vor dem Einsetzen oder Entfernen gesperrt und ausgeschaltet werden, um unbeabsichtigte Abschaltbefehle zu verhindern.
