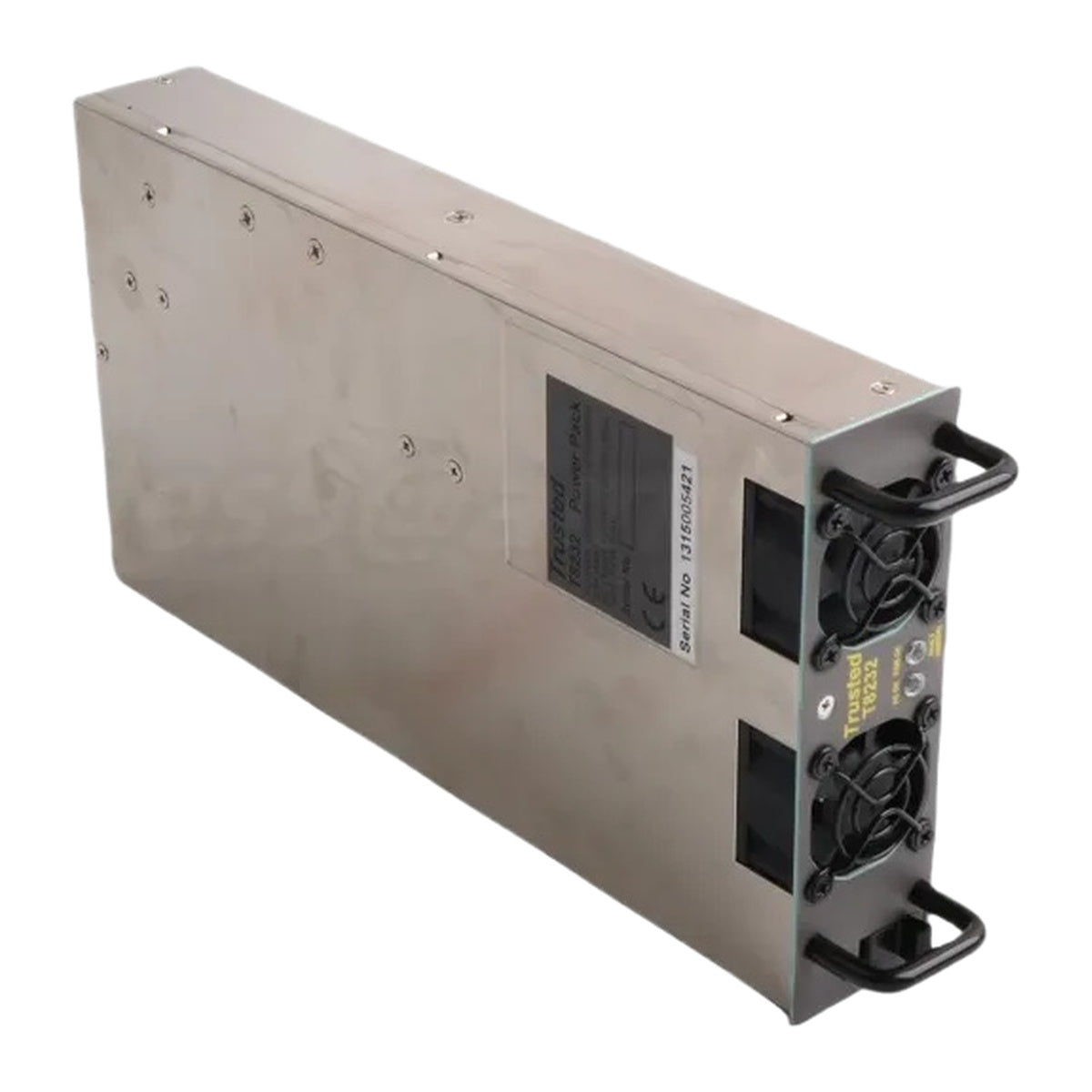

ICS Triplex T8232 Netzteil 28 V DC

SKU T8232

Auf Lager

12 Monate Garantie
Kostenlose Rückgabe innerhalb von 30 Tagen

Hersteller: ICS Triplex
Produkt-Nr.: T8232
Herkunftsland:Vereinigte Staaten
Produkttyp: Netzteil
Strichcode: 8537101190
Zahlung: T/T, Western Union
Gewicht: 2300g
Abmessungen: 43,5 mm x 141,8 mm x 270 mm (H x B x T)
Versandhafen: Xiamen
Garantie: 12 Monate

ICS Triplex T8232 Power Pack 28 V DC ist ein Hochdichte-Netzteilmodul, das für die Umwandlung von Netzspannungen von 110 V AC oder 240 V AC in einstellbare 28 V DC Feldspannung ausgelegt ist. Als integraler Bestandteil des Trusted Power System wird es eingesetzt. Das T8232 wird in ein 1U Power Shelf (T8230) eingesetzt und stellt bis zu 750 W Leistung bereit. Das Modul unterstützt den Hot-Swap-Betrieb, eine aktive Stromaufteilung über eine einzelne Leitung bei Parallelschaltungen, die Leistungsfaktorkorrektur und eine integrierte Diagnoseüberwachung über eine Power-Port-Verbindung.

Funktionen

Hot-Swap-fähiges Netzteilmodul mit mechanischem Verriegelungsmechanismus an der Vorderseite
Aktive Stromaufteilung mit einer Differenz von +/-3,2 A bei Volllast
Aktive Leistungsfaktorkorrektur gemäß IEC 61000-3-2
Überstromschutz und Ausgangsstrombegrenzung im stationären Zustand
LED-Anzeigen an der Frontseite für den Status AC OK (grün) und PWR OK (grün/gelb)
Integrierte ORing-Diode zum Schutz vor rückwärts fließendem Ausgangsstrom

Anwendungen

Verteilte Steuerungs- und sicherheitsgerichtete Systeme (SIS)
Industrielle Feldstromverteilung
Hochdichte-Industriestromversorgungsbaugruppen

Technische Daten

Parameter	Wert
Hersteller	ICS Triplex / Rockwell Automation
Modell	T8232
Ausgangssollwert ($V_{OUT}$)	28 V DC
Nennausgangsstrom ($I_{OUT}$)	0 A DC bis 26,78 A DC
Maximale Ausgangsleistung	750 W
Eingangsspannungsbereich	90 V AC bis 264 V AC
Eingangsfrequenzbereich	47 Hz bis 63 Hz
Maximaler Einschaltstrom	50 A max. (Volllast), <25 A (keine Last)
Leistungsfaktor	0,95 min., 0,99 typisch (>50 % der Volllast)
Eingangsleckstrom	1,7 mA (bei 264 V AC, 50 Hz)
Überbrückungszeit	20 ms (bei 600 W)
Regelung	-2 % bis 2 % (gemessen am Remote-Sense-Anschluss)
Restwelligkeit (20-MHz-Bandbreite)	150 mVss max.
Rauschen (20-MHz-Bandbreite)	300 mVss max.
Übertragungsrauschen	45 dBmc max.
Anstiegszeit des Ausgangs	10 ms bis 100 ms (10 % bis 90 % des Endpegels)
Überspannungsschutz	29 V DC bis 32 V DC
Ausgangsstrombegrenzung im stationären Zustand	40 A DC max.
Anlaufverzögerung	typisch 1,3 s, max. 2 s
Einschaltverzögerung	max. 250 ms (ab DC-Ein-/Ausschaltung)
Betriebstemperatur	0 °C bis 60 °C (Leistungsreduzierung um 1,333 %/°C von 45 °C bis 50 °C; 4,667 %/°C von 50 °C bis 60 °C)
Lagertemperatur	-40 °C bis +85 °C
Relative Luftfeuchtigkeit	10 % bis 95 % (nicht kondensierend)
Höhe	-60 m bis 3962 m (reduziert bei 2 °C/304 m oberhalb von 2438 m)
Isolationsspannung	3000 V AC (Primärseite zu Sekundärseite), 1500 V AC (Primärseite zu Gehäusemasse), 1500 V AC (Sekundärseite zu Gehäusemasse)
Gewicht	2,3 kg

Installationsrichtlinien

Einsetzen und Ausrichten: Schieben Sie das Modul langsam und gleichmäßig in den Steckplatz des Power Shelfs, bis der erste Pinsatz Kontakt herstellt und die LED „AC OK“ grün leuchtet. Schieben Sie es vollständig hinein, um den vollständigen Kontakt herzustellen, bis die LED „PWR OK“ grün leuchtet.
Verriegelung: Sichern oder lösen Sie das Gerät mithilfe der physischen Verriegelung an der Frontblende.
Wärmemanagement: Sorgen Sie für einen ungehinderten Luftstrom durch die vorderen Lüfter und hinteren Lüftungsöffnungen. Halten Sie die Umgebungstemperatur innerhalb der Betriebsgrenzen und berücksichtigen Sie die erforderliche Leistungsreduzierung oberhalb von 45 °C.
Kühlungsschutz: Beachten Sie, dass ein Ausfall des Lüfters eines internen Netzteils zur automatischen Abschaltung des Modulausgangs führt.

Konformität und Zertifizierungen

UL-Zulassungen: UL E223750 (Stromversorgungen, informationstechnische Geräte einschließlich elektrischer Bürogeräte – Komponente), UL E223749 (Stromversorgungen, medizinische und zahnmedizinische Geräte – Komponente)
EMV (leitungsgebunden): CISPR22 Klasse B, EN 55022 Klasse B (mit 3 dB Reserve)
Netzoberschwingungen: IEC 61000-3-2
Störfestigkeit & Überspannung: IEC 61000-4-2 Stufe 3, IEC 61000-4-3 Stufe 2, IEC 61000-4-4 Stufe 3, IEC 61000-4-5 Stufe 3
Vibration & Stoß: IEC 60068-2-6, IEC 60068-2-27

FAQ

Welche Nennausgangsspannung und maximale Leistung hat das Modul?

Das Modul liefert eine Ausgangsspannung von 28 Vdc mit einer maximalen Ausgangsleistung von 750 W.

Unterstützt das Netzteil den Austausch im laufenden Betrieb?

Ja, das Modul ist dafür ausgelegt, im eingeschalteten Zustand mithilfe des vorderen mechanischen Verriegelungsmechanismus eingesetzt und entfernt zu werden.

Was zeigen die LED-Anzeigen an der Vorderseite an?

Die LED AC OK zeigt bei grünem Leuchten eine gültige AC-Eingangsspannung an. Die LED PWR OK zeigt bei grünem Leuchten den Normalbetrieb an bzw. leuchtet bei einem Fehler des Netzteils oder eines internen Lüfters gelb.

Was passiert, wenn ein interner Kühllüfter ausfällt?

Der Ausfall eines internen Lüfters des Netzteils führt zur automatischen Abschaltung des Ausgangs.
