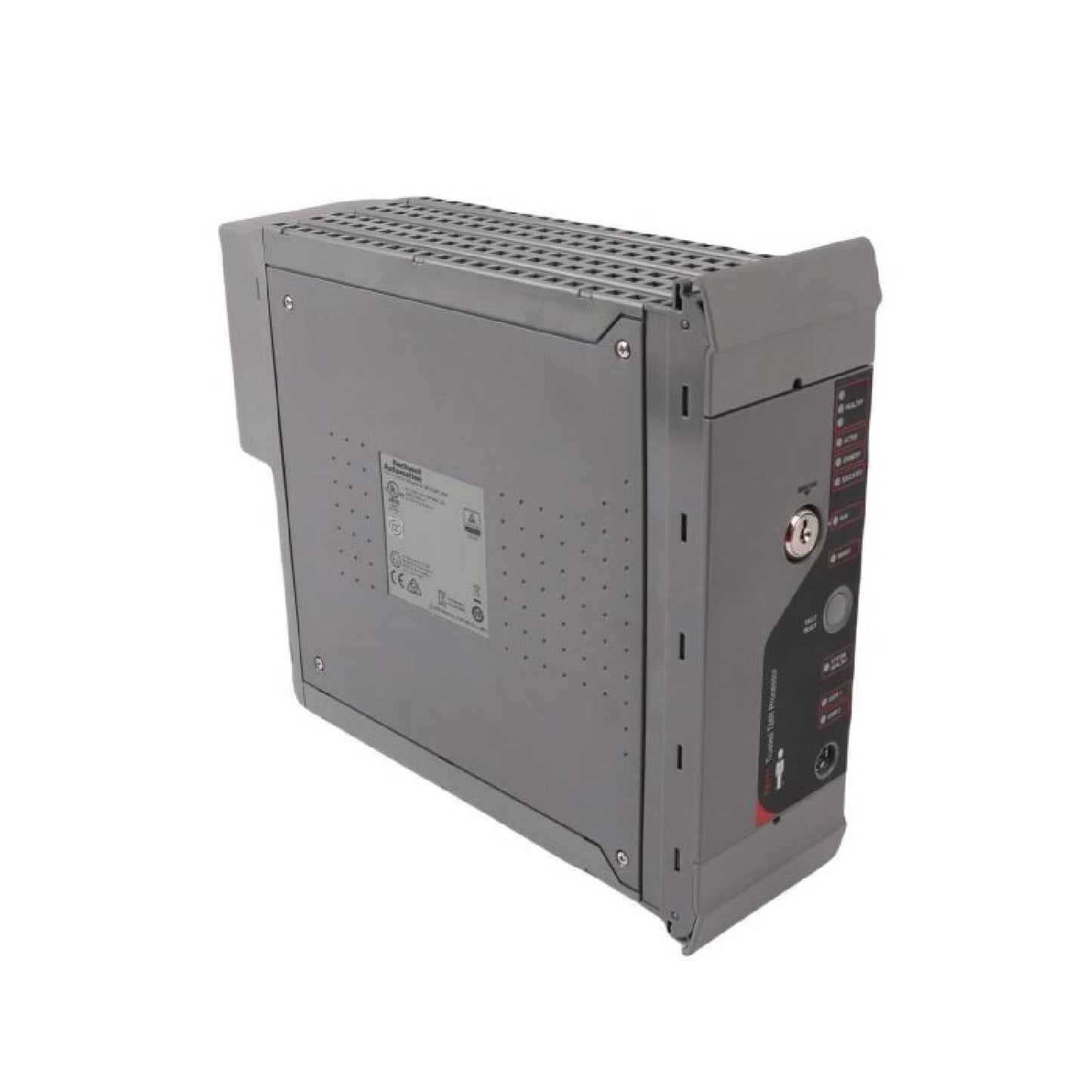

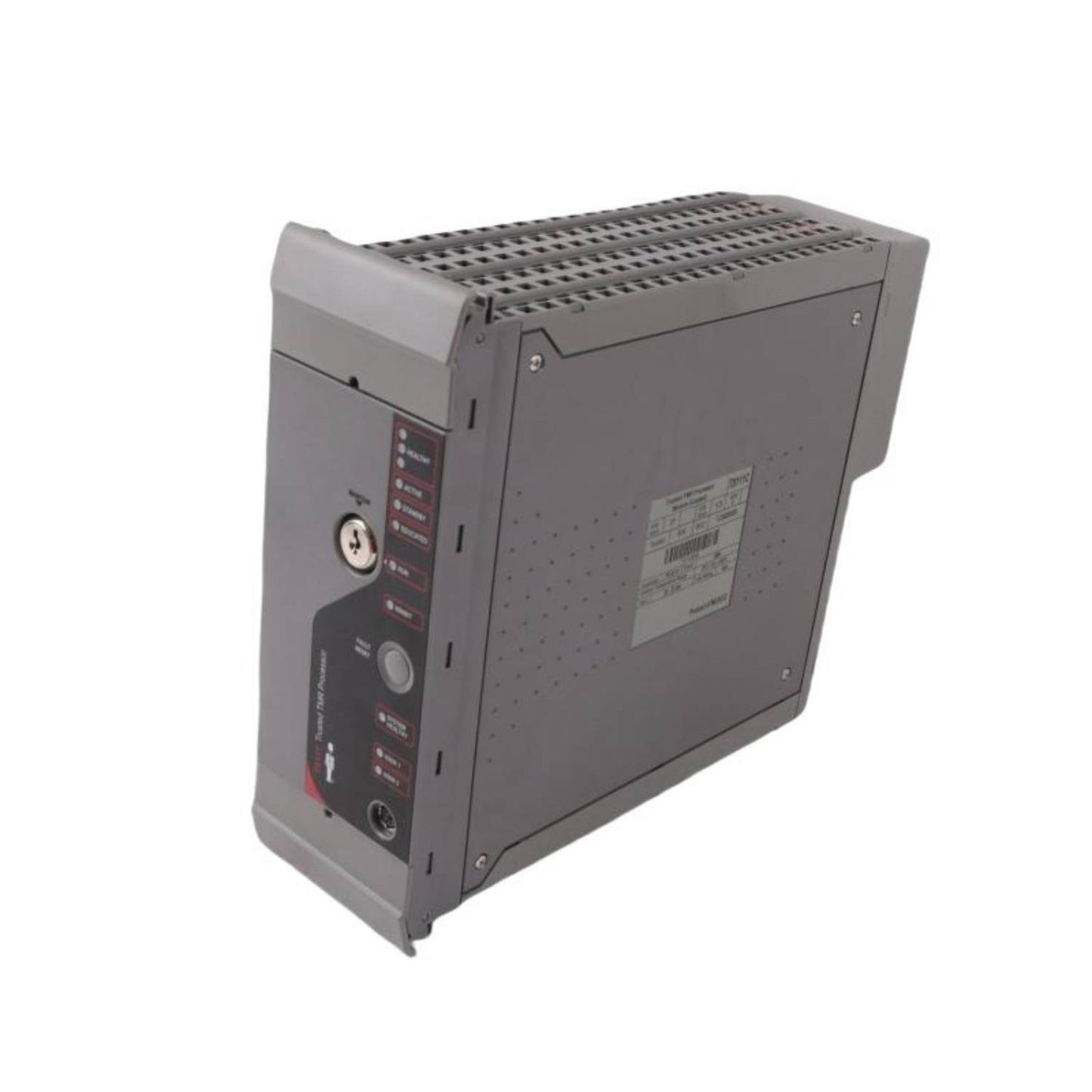

ICS Triplex T8111C Vertrauenswürdiges TMR-Prozessormodul

ICS Triplex T8111C Vertrauenswürdiges TMR-Prozessormodul

Nur noch 15 Artikel auf Lager verfügbar
  • Hersteller: ICS Triplex

  • Produkt-Nr.: T8111C

  • Herkunftsland:Mexiko

  • Produkttyp: Prozessormodul

  • Strichcode: 8537101190

  • Zahlung: T/T, Western Union

  • Gewicht: 1890g

  • Abmessungen: 266 mm x 93 mm x 303 mm (H x W x D)

  • Versandhafen: Xiamen

  • Garantie: 12 Monate

Menge
Vollständige Details anzeigen

Beschreibung

Das ICS Triplex T8111C ist ein beschichtetes Trusted TMR-Prozessormodul für kritische Steuerungs- und Sicherheitsanwendungen.

Sie verwendet eine Triple Modular Redundant Architektur mit drei unabhängigen Prozessor-Fehler-Containment-Regionen. Jede Region enthält einen NXP PowerQUICC II Serienprozessor.

Die drei Prozessoren arbeiten im Lock-Step und vergleichen kontinuierlich ihre Ergebnisse. Hardwarebasierte 2-aus-3-Abstimmung isoliert einen einzelnen Prozessorfehler, ohne den Systembetrieb zu unterbrechen.

Die T8111C führt Anwendungsprogramme aus, scannt Trusted I/O-Module und verwaltet die Kommunikation über den dreifach ausgelegten Inter-Module-Bus.

Die hardwareimplementierte fehlertolerante Architektur unterstützt hohe Systemverfügbarkeit und Sicherheitsintegrität in anspruchsvollen Industrieumgebungen.

Merkmale

  • Triple Modular Redundant Architektur mit fehlertolerantem 3-2-0-Betrieb.
  • Hardwareimplementierte fehlertolerante Lock-Step-Verarbeitung.
  • Konform beschichtete Leiterplatten für verbesserten Umweltschutz.
  • Drei unabhängige Prozessor-Fehler-Containment-Regionen: FCR A, FCR B und FCR C.
  • NXP PowerQUICC II Serienprozessor in jeder Containment-Region.
  • Hardwarebasierte 2oo3-Abstimmung für Prozessor-, Speicher- und Busoperationen.
  • Kontinuierliche Diskrepanzerkennung und automatische Fehlerisolierung.
  • Status-LEDs an der Frontplatte für Prozessor- und Systemdiagnose.
  • RS-232-Seriellanschluss an der Frontplatte für Diagnosezugang.
  • IRIG-B002- und IRIG-B122-Zeitsynchronisationsschnittstellen.
  • Getrennte Relaiskontakte für Prozessorfehler und Prozessor-Ausfall.
  • Konfigurierbare serielle Kommunikationsschnittstellen über die Rückseitenadaptereinheit.
  • Hot-Swap-Unterstützung für aktive und Standby-Prozessor-Konfigurationen.
  • Automatische Standby-Prozessorbildung ohne Neuladen des Anwendungsprogramms.

Anwendungen

  • Notabschaltungssysteme
  • Brand- und Gaserkennungssysteme
  • Brenner-Management-Systeme
  • Kritische Prozessleitsysteme
  • Turbomaschinen-Steuerungssysteme
  • Hochverfügbare sicherheitsgerichtete Funktionen bis SIL 3 bewertet

Technische Spezifikationen

Parameter Spezifikation
Hersteller ICS Triplex / Rockwell Automation
Modell T8111C

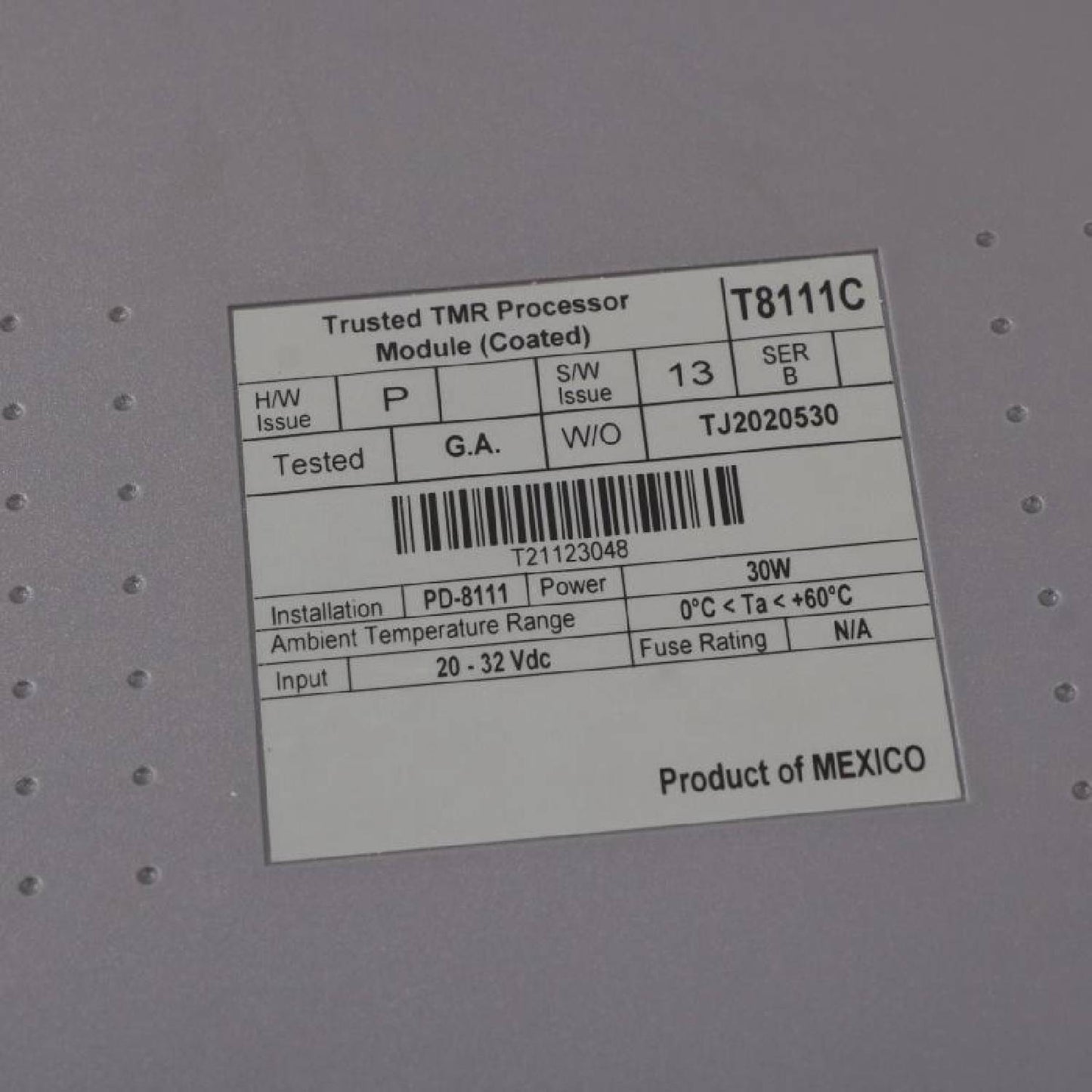

Modultyp Vertrauenswürdiges TMR-Prozessormodul, konform beschichtet
Herkunftsland Mexiko
Eingangsspannung 20 bis 32 V DC
Leistungsaufnahme 30 W
Sicherungsauslegung Nicht anwendbar; keine vom Benutzer wartbare Sicherung
Prozessorarchitektur Drei NXP PowerQUICC II Serienprozessoren
Ausführungsarchitektur Triple Modular Redundant, Lock-Step-Betrieb mit 2oo3-Abstimmung
Frontplatten-Schnittstellen RS-232-Diagnoseanschluss, Wartungsschlüsselschalter und Fehlerzurücksetzungstaste
Rückseitige Schnittstellen Drei RS-422/485 serielle Schnittstellen, ein IRIG-B002-Anschluss und ein IRIG-B122-Anschluss
Relaisausgänge Ein Fehlerrelais und ein Ausfallrelais, jeweils ausgelegt für 0,5 A bei 24 V DC
Unterstützte Baudraten 9.600 bis 115.200 Baud
Kommunikationsprotokoll Modbus RTU über die hinteren seriellen Schnittstellen
Retentionsspeicher 4 KB insgesamt
Zugewiesene Daten für Retention 1 Byte pro Boolean, 4 Bytes pro analogem Wert und 5 Bytes pro Timer
Maximale Anwendungsgröße 960 KB
SOE-Pufferkapazität 1.000 Ereignisse
Betriebstemperatur 0 °C bis 60 °C
Lagertemperatur -25 °C bis 70 °C
Relative Luftfeuchtigkeit 10 % bis 95 %, nicht kondensierend
Abmessungen 266 × 93 × 303 mm
Abmessungen in Zoll 10,5 × 3,6 × 12,0 Zoll
Gewicht 1,89 kg

Anschlüsse und Schnittstellen

Externer I/O-Stecker

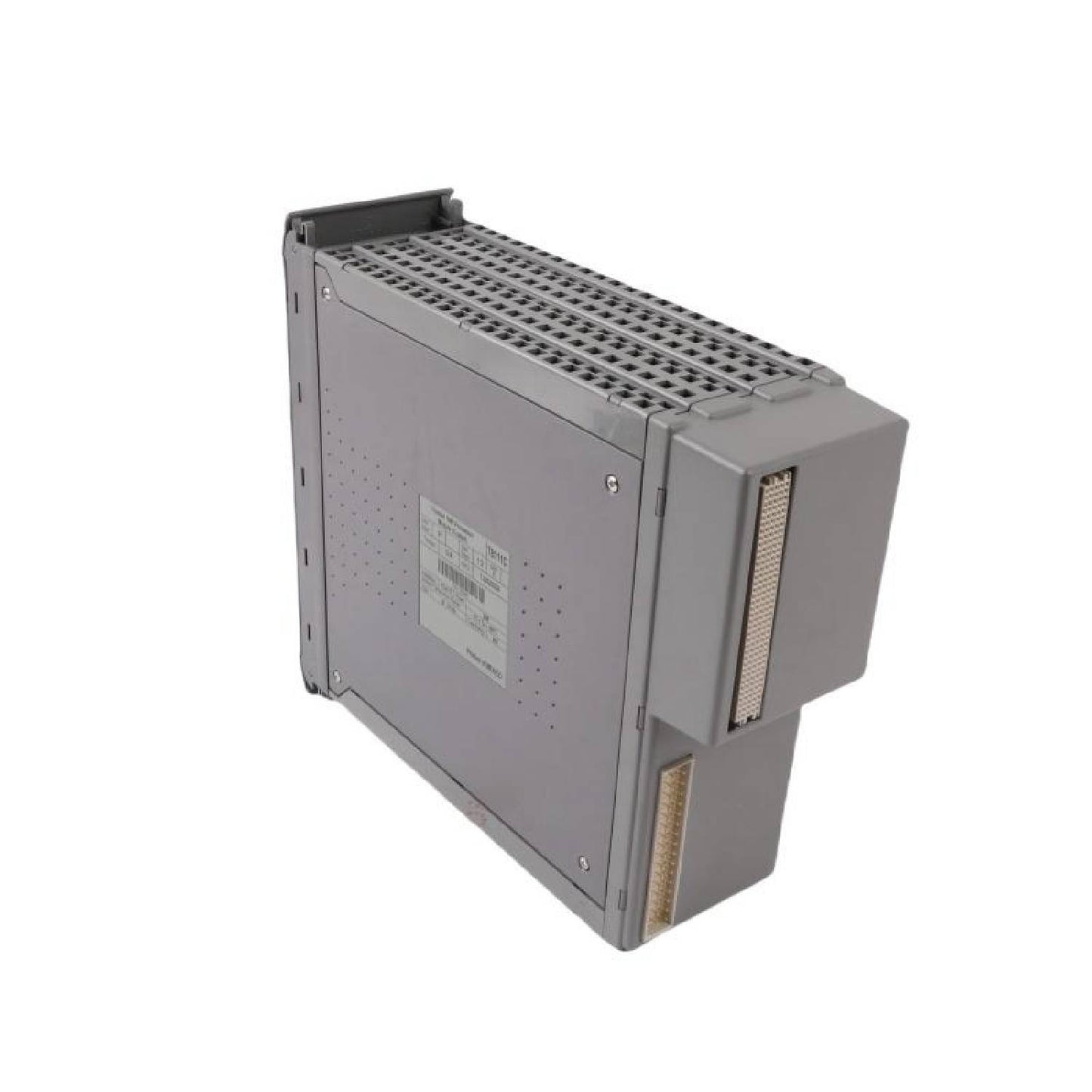

PL1 ist ein 48-poliger DIN 41612 E-Stecker, der sich auf der Rückseite des Prozessormoduls befindet.

Er trägt Relaiskontakte, serielle Kommunikation, Zeitsynchronisationssignale und Überwachungsanschlüsse der Stromversorgung.

Steckerpin Reihe A Reihe C Reihe E
2 Fehlerrelais, normalerweise geschlossen Nicht verbunden Ausfallrelais, normalerweise geschlossen
4 Fehlerrelais, gemeinsam Nicht verbunden Ausfallrelais, gemeinsam
6 Fehlerrelais, normalerweise offen 0 V, Port 1 Ausfallrelais, normalerweise offen
8 Nicht verbunden Serielle Schnittstelle 1 B Nicht verbunden
10 Nicht verbunden Serielle Schnittstelle 1 A IRIG-B122+
12 Nicht verbunden 0 V, Port 2 IRIG-B122−
14 Nicht verbunden Serielle Schnittstelle 2 B TX Reserviert
16 Nicht verbunden Serielle Schnittstelle 2 A TX Reserviert
18 Nicht verbunden Serielle Schnittstelle 2 B RX/TX IRIG-B002−
20 Nicht verbunden Serielle Schnittstelle 2 A RX/TX IRIG-B002+
22 Gehäusemasse 0 V, Port 3 Gehäusemasse
24 Gehäusemasse Serielle Schnittstelle 3 B TX Gehäusemasse
26 Gehäusemasse Serielle Schnittstelle 3 A TX Gehäusemasse
28 Serielle Schnittstelle 3 B RX/TX 24 V PSU 1 Niederspannungswarnung 24 V PSU 1 Ausfallabschaltung
30 Serielle Schnittstelle 3 A RX/TX 24 V PSU 2 Niederspannungswarnung 24 V PSU 2 Ausfallabschaltung
32 24 V Rückleitung 24 V Rückleitung 24 V Rückleitung

Installationsrichtlinien

Handhabungshinweise

  • Befolgen Sie vor dem Umgang mit dem Modul die üblichen Vorsichtsmaßnahmen gegen elektrostatische Entladung.
  • Berühren Sie keine freiliegenden Backplane-Steckerkontakte.
  • Öffnen oder zerlegen Sie das Modulgehäuse nicht.
  • Bewahren Sie das Modul vor der Installation in genehmigter antistatischer Verpackung auf.

Vorinstallationsprüfung

  • Untersuchen Sie das Modulgehäuse auf physische Schäden.
  • Überprüfen Sie den hinteren Stecker auf verbogene oder fehljustierte Kontakte.
  • Zwingen Sie das Modul nicht in einen falsch ausgerichteten Gehäuseschacht.
  • Versuchen Sie nicht, beschädigte Steckerkontakte zu richten.

Moduleinbau

  • Bestätigen Sie, dass die hintere Adaptereinheit korrekt installiert und ausgerichtet ist.
  • Verwenden Sie den Entriegelungsschlüssel, um die oberen und unteren Auswerferlaschen zu öffnen.
  • Schieben Sie das Prozessormodul in den dafür vorgesehenen Schacht des Steuerungsgehäuses.
  • Drücken Sie das Modul fest, bis der hintere Stecker vollständig sitzt.
  • Sichern Sie beide Auswerferriegel nach dem Einsetzen.

Aktive und Standby-Konfiguration

  • Befolgen Sie das genehmigte Hot-Swap-Verfahren beim Einbau eines Standby-Prozessors.
  • Lassen Sie das Standby-Modul die Initialisierung und Synchronisation abschließen.
  • Bestätigen Sie die Anzeige des Educated-Status, bevor Sie eine Prozessorübergabe einleiten.
  • Überprüfen Sie den Zustand beider Prozessormodule, bevor Sie deren Betriebsrollen ändern.
  • Entfernen Sie einen Prozessor nicht, während er das System aktiv steuert.

Konformität und Zertifizierung

  • IEC 61508: Zertifiziert für Anwendungen bis SIL 3.
Loading product navigation…

Product Documentation

Technical Datasheet (PDF) Complete specifications and technical drawings.

Technical Datasheet

ICS Triplex T8111C Vertrauenswürdiges TMR-Prozessormodul

What architecture does the module use to achieve high reliability?

The module uses a Triple Modular Redundant (TMR) lock-step architecture with Hardware Implemented Fault Tolerant (HIFT) continuous 2-out-of-3 (2oo3) voting across three independent processor fault containment regions.

How is time synchronization handled on the device?

Time synchronization is provided through dedicated hardware interfaces supporting both IRIG-B002 (RS422/485 level) and IRIG-B122 (1 kHz amplitude modulated) signals.

What visual indicators show the operating status of the processor?

The front panel features status LEDs for slice health, Active state, Standby state, Educated status, Run mode, Inhibit mode, overall System Health, and two user-configurable LEDs.
