ICS Triplex

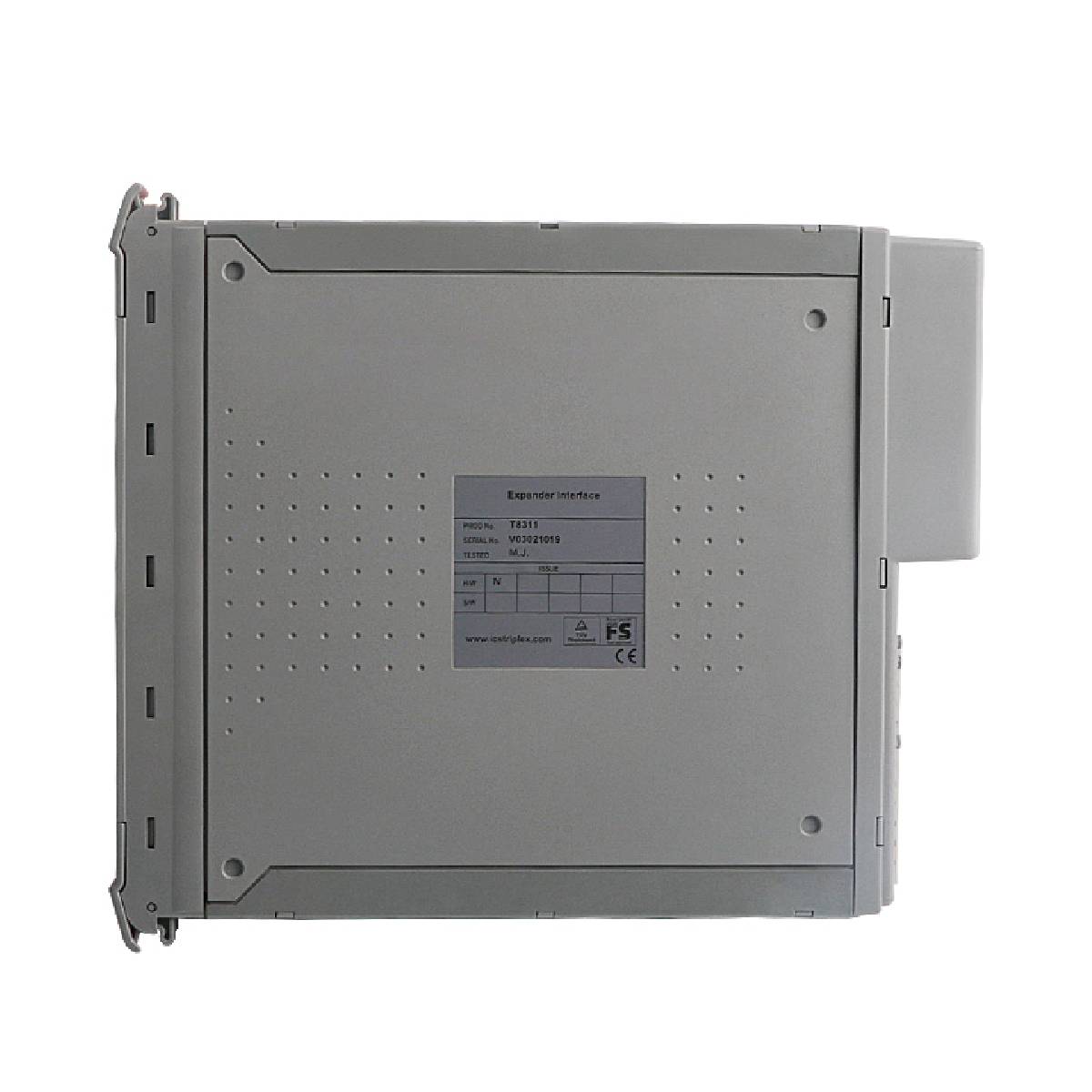

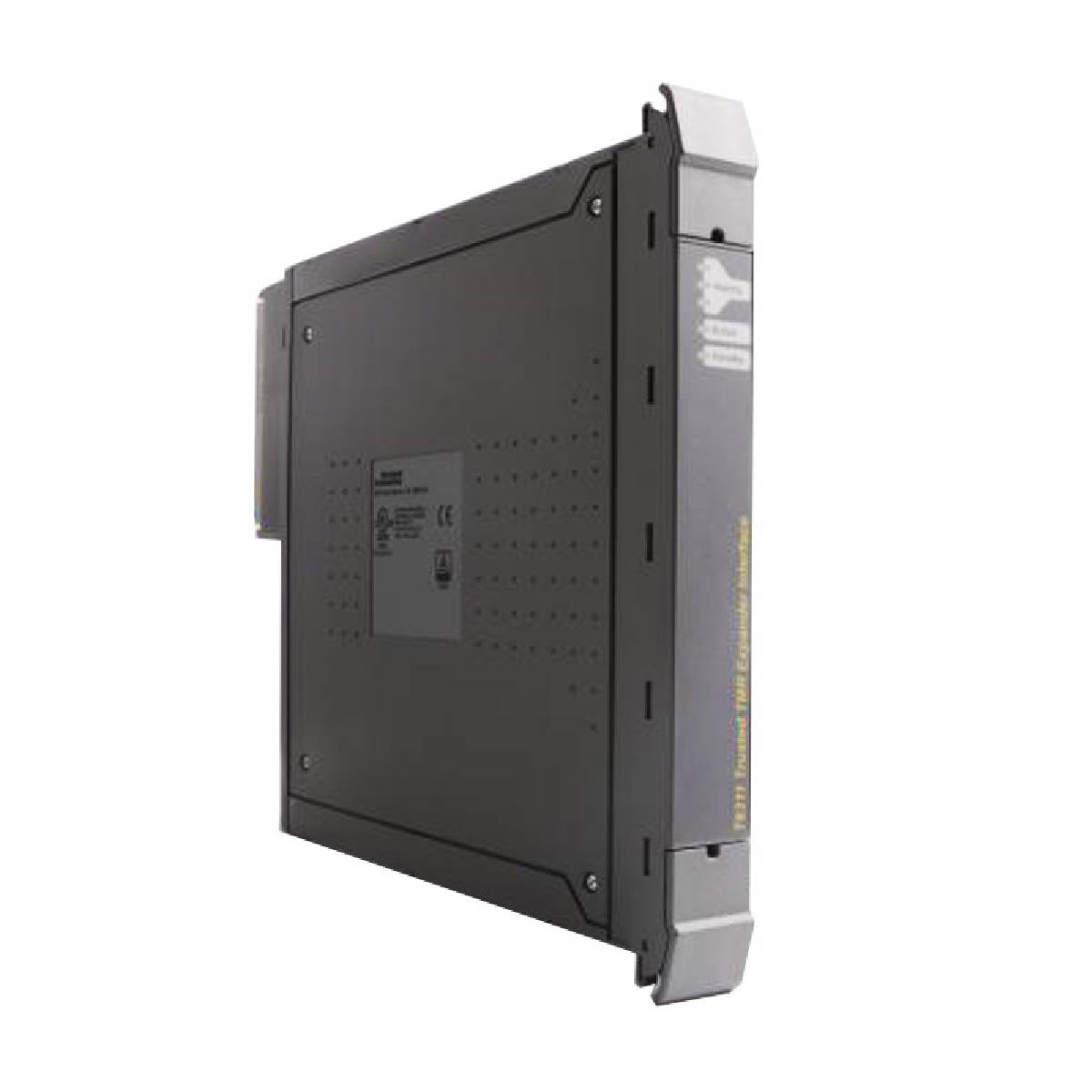

ICS Triplex T8311 Trusted TMR-Expander-Schnittstelle

SKU T8311

Auf Lager
  • 12 Monate Garantie
  • Kostenlose Rückgabe innerhalb von 30 Tagen
  • Hersteller: ICS Triplex

  • Produkt-Nr.: T8311

  • Herkunftsland:Vereinigte Staaten

  • Produkttyp: Trusted TMR-Expander-Schnittstelle

  • Strichcode: 8537101190

  • Zahlung: T/T, Western Union

  • Gewicht: 1140g

  • Abmessungen: 266 mm x 31 mm x 303 mm (H x B x T)

  • Versandhafen: Xiamen

  • Garantie: 12 Monate

Beschreibung

Das ICS Triplex T8311 ist ein fehlertolerantes, dreifach redundantes (TMR) Expander-Schnittstellenmodul für das Chassis des sicherheitsgerichteten und kritischen Steuerungssystems Trusted. Das Modul wird in einem E/A-Modulsteckplatz des Controller-Chassis eingesetzt und dient als Masterschnittstelle zwischen dem internen Inter-Module Bus (IMB) und dem externen Expander-Bus. Das T8311 führt hardwareimplementierte fehlertolerante (HIFT) Operationen aus, um eine breitbandige, fehlertolerante Chassiskommunikation über mehrere Expander-Chassis hinweg mithilfe von ungeschirmten verdrillten Adernpaaren (UTP) oder faseroptischen Verbindungen zu ermöglichen. Durch die vollständige Fehlerbegrenzung über drei Haupt-Fehlerbegrenzungsbereiche (FCR A, B und C) isoliert das Expander-Schnittstellenmodul potenzielle Fehler und maximiert so die Systemverfügbarkeit in sicherheitsinstrumentierten Funktionen (SIF) und kritischen Prozesssteuerungsanwendungen.

Merkmale

  • Fehlertolerante Architektur mit dreifacher modularer Redundanz (TMR), die den 3-2-0-Betrieb unterstützt.
  • Hardwareimplementiertes fehlertolerantes (HIFT) Design mit byzantinischer Abstimmung über Fehlerbegrenzungsbereiche hinweg.
  • Schnelle Fehlererkennung und automatische Fehlerbehandlung ohne unnötige Alarmmeldungen.
  • Unterstützung für den Austausch im laufenden Betrieb und Konfigurationen als Hot-Standby-Paar.
  • LED-Anzeigen an der Frontplatte für den allgemeinen Modulzustand sowie den aktiven und den Standby-Zustand.

Anwendungen

  • Sicherheitsinstrumentierte Systeme (SIS)
  • Notabschaltungssysteme (ESD)
  • Kritische Prozesssteuerungs- und Brennermanagementsysteme
  • Verteilte, aus mehreren Chassis bestehende Sicherheitsautomatisierungssysteme mit erforderlicher Remote-Erweiterung

Technische Daten

Parameter Spezifikation
Hersteller Rockwell Automation / ICS Triplex
Modultyp TMR-Expander-Schnittstellenmodul
Einbauort des Moduls T8100-E/A-Modulsteckplatz
Backplane-(IMB-)Versorgungsspannung 20 Vdc bis 32 Vdc
Verlustleistung 54 W Backplane-Versorgung
Feldversorgung N/A
Isolation 50 V Basisisolierung, Modul zur Backplane-Versorgung
Absicherung Nicht durch den Benutzer wartbar
Datenrate des Expander-Busses 1.5 Gbps
Datenrate des Inter-Module Bus Bis zu 12.5 Mbps
Max. Entfernung (UTP-Kupferkabel TC-301) 30 m
Max. Entfernung (T8314 Fiber TX/RX) 10 km
Betriebstemperatur 0 degC bis +60 degC (+32 degF bis +140 degF)
Lagertemperatur -25 degC bis +70 degC (-13 degF bis +158 degF)
Relative Luftfeuchtigkeit 10%-95%, nicht kondensierend
Abmessungen (H x B x T) 266 mm x 31 mm x 303 mm (10.5 in x 1.2 in x 12.0 in)
Gewicht 1.14 kg (2.5 lb)

Anschlüsse/Schnittstellen

Steckerstift Funktion
SK1 185-poliger DIN41642-Backplane-IMB-Stecker
PL4 96-poliger Expander-Chassis-Bus-Stecker nach DIN41612, Typ C

Installationsrichtlinien

  • Steckplatzkonfiguration: Installieren Sie die Module paarweise in benachbarten E/A-Steckplätzen innerhalb des Controller-Chassis, beginnend mit einem ungeradzahligen Steckplatz auf der linken Seite.
  • Verbindung: Verwenden Sie die T8312 Expander-Schnittstellen-Adaptereinheit, um die gepaarten Schnittstellensteckplätze miteinander zu verbinden.
  • Mechanische Codierung: Stellen Sie sicher, dass die Codierstifte 1, 2 und 6 des Feldkabels vor dem Einsetzen beim T8311-Modul entfernt wurden.
  • Vorsichtsmaßnahmen bei der Handhabung: Das Modul enthält elektrostatisch empfindliche Komponenten. Beachten Sie die ESD-Handhabungsvorschriften, berühren Sie keine freiliegenden Steckerstifte und öffnen Sie das Modulgehäuse nicht.
  • Austausch im laufenden Betrieb: Lösen Sie beim Austausch eines aktiven Moduls die oberen und unteren Auswerfer und warten Sie, bis das Modul in den Standby-Modus wechselt, bevor Sie es entfernen. Entfernen Sie niemals ein aktives Modul.

Konformität und Zertifizierungen

  • TÜV-zertifiziert nach IEC 61508 SIL 3

FAQ

Was ist die Hauptfunktion des Expander-Schnittstellenmoduls?

Das Modul fungiert als zentrale Schnittstelle zwischen dem Inter-Module Bus im Controller-Chassis und dem Expander Bus. Dadurch ermöglicht es die Erweiterung auf mehrere Chassis bei gleichzeitiger Aufrechterhaltung einer fehlertoleranten Kommunikation.

Welche maximale Kommunikationsentfernung unterstützt das Gerät?

Das Gerät unterstützt bis zu 30 m über UTP-Kupferkabel (TC-301) und bis zu 10 km bei Verwendung von Glasfaser-Transceivern (T8314).

Wie sollte das Modul während des Online-Betriebs sicher entfernt werden?

Lösen Sie beide Auswerferlaschen und warten Sie, bis die Aktiv-Anzeige erlischt und die Standby-Anzeige aufleuchtet, bevor Sie das Modul entfernen, um ein Herunterfahren des Systems zu verhindern.
